এঙ্গেল স্টিল প্রসেসিং সিএনসি এঙ্গেল ড্রিলিং এবং মার্কিং লাইন স্টিল ফ্রেম ফ্যাব্রিকেশন

এঙ্গেল স্টিল প্রসেসিং সিএনসি এঙ্গেল ড্রিলিং এবং মার্কিং লাইন স্টিল ফ্রেম ফ্যাব্রিকেশন

প্রযোজ্য শিল্প:

এই মেশিনটি কোণ স্টিল টাওয়ার শিল্পে প্রধানত ব্যবহৃত কোণ স্টিলের ড্রিলিং এবং চিহ্নিতকরণের জন্য ডিজাইন করা একটি বিশেষ সরঞ্জাম।

পণ্যের গঠনঃ

এই মেশিনটি মূলত একটি ক্রস কনভেয়র, একটি ঘোরানো লোডিং সিস্টেম, একটি ইনফিড কনভেয়র, একটি সিএনসি ইনফিড ক্যারি, একটি ড্রিলিং ইউনিট, একটি চিহ্নিতকরণ ইউনিট, একটি আনলোড কনভেয়র,হাইড্রোলিক সহ, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম, অন্যান্য উপাদানগুলির মধ্যে।

প্রধান পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

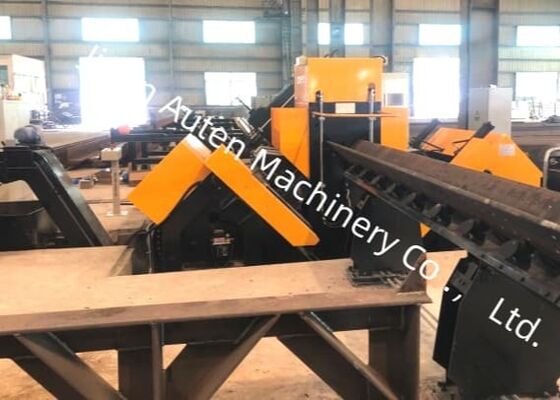

1এই প্রক্রিয়াকরণ লাইনটি একটি ট্রান্সভার্সাল কনভেয়র, একটি ওভারস্টার কনভেয়র, একটি ইনফিড কনভেয়র, একটি সিএনসি ইনফিড ক্যারেজ, দুটি ড্রিলিং ইউনিট, একটি মার্কিং ইউনিট, একটি স্বয়ংক্রিয় আনলোড কনভেয়র,সংশ্লিষ্ট হাইড্রোলিক স্টেশন এবং বৈদ্যুতিক শীতল সিস্টেমের সাথেখাওয়ানোর জন্য সিএনসি প্রযুক্তি এবং সার্ভো মোটর ব্যবহার করে, সিস্টেম উচ্চ দক্ষতা এবং স্থিতিশীল workpiece যথার্থতা নিশ্চিত করে।

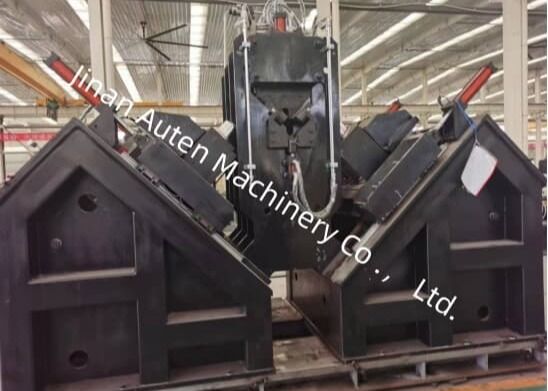

2. একটি ড্রিলিং ইউনিট প্রতিটি পাশে ইনস্টল করা হয়, প্রতিটি ইউনিট বিভিন্ন আকারের তিনটি ড্রিল ধারণ করতে সক্ষম হয়। ড্রিলিং ইউনিটগুলি ড্রিলিং অবস্থানগুলি সামঞ্জস্য করতে সিএনসি-নিয়ন্ত্রিত আন্দোলনগুলি সম্পাদন করতে পারে,সঠিক হোল নির্ভুলতা নিশ্চিত.

3সমস্ত স্পিন্ডলগুলির ঘূর্ণন গতি একটি ট্রান্সডুসার দ্বারা অবিচ্ছিন্নভাবে নিয়ন্ত্রিত হয়, যখন খাওয়ানোর গতিগুলিও গতি নিয়ন্ত্রণের ভালভগুলির মাধ্যমে অসীমভাবে নিয়ন্ত্রিত হয়।দ্রুত খাওয়ানোর মধ্যে রূপান্তর, কাজ খাওয়ানো, এবং spindles দ্রুত প্রত্যাহার সম্পূর্ণরূপে স্বয়ংক্রিয়।

4. ড্রিলিং লাইনে একটি একক চিহ্নিতকরণ ইউনিট অন্তর্ভুক্ত রয়েছে, চিহ্নিতকরণের অবস্থানগুলি সহজেই পূর্বনির্ধারিত। চিহ্নিতকরণ, ওয়ার্কপিসের clamping, এবং ড্রিলিংয়ের জন্য ইনফিডিং সব হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়।মূল উপাদানগুলি আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে সংগ্রহ করা হয়ড্রিলের জীবনকাল বাড়ানোর জন্য একটি সার্কুলেটিং কুলিং সিস্টেম ব্যবহার করা হয়।

5. উভয় চিহ্নিতকরণ এবং ড্রিলিং সম্পূর্ণরূপে স্বয়ংক্রিয় হয়, এবং সব সম্পন্ন কোণ একটি বায়ুসংক্রান্ত টার্নওভার ডিভাইস দ্বারা আনলোড করা হয়,অপারেটরদের কাজের চাপ কমাতে এবং অন্যান্য নির্মাতাদের তুলনায় সুস্পষ্ট সুবিধা প্রদান করে.

6. কন্ট্রোল সিস্টেম হোস্ট কম্পিউটার, সার্ভো মোটর, পিএলসি, বহিরাগত পর্যবেক্ষণ সুইচ, এবং অন্যান্য উপাদান গঠিত হয়.প্রক্রিয়াকরণ প্রোগ্রাম স্বয়ংক্রিয়ভাবে উত্পন্ন হয়. উপরন্তু, প্রোগ্রাম সংরক্ষণ করা যেতে পারে, নির্বাচিত, প্রদর্শিত, এবং workpiece নম্বর উপর ভিত্তি করে যোগাযোগ.

7মেশিনিং লাইনটি বৃহত্তর বাঁকগুলির কোণগুলির প্রক্রিয়াকরণের জন্য সমর্থন এবং প্রেসিং ডিভাইসগুলির সাথে সজ্জিত।

এই নমুনাগুলি সাধারণত ট্রান্সমিশন লাইন টাওয়ার নির্মাণে ব্যবহৃত কোণ স্টিলের স্ট্যান্ডার্ড স্পেসিফিকেশন এবং গর্ত কনফিগারেশনগুলির একটি পরিসীমা প্রতিনিধিত্ব করে।তারা সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের জন্য সরঞ্জামগুলির অপারেশনাল পারফরম্যান্স মূল্যায়নের জন্য একটি চাক্ষুষ রেফারেন্স হিসাবে কাজ করে, সরঞ্জামগুলি ট্রান্সমিশন লাইন টাওয়ার উত্পাদনের জন্য প্রয়োজনীয় উত্পাদন মান পূরণ করে কিনা তা মূল্যায়নের জন্য স্পষ্ট এবং পরিমাপযোগ্য রেফারেন্স সরবরাহ করে।

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলি কঠোর আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোডের শিকার হয়,এই সরঞ্জামটি কোণ ইস্পাত উপাদানগুলি প্রক্রিয়াজাতকরণের জন্য অপরিহার্য যা টাওয়ারগুলির প্রাথমিক লোড বহনকারী কাঠামো গঠন করেএটি কার্যকরভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য প্রয়োজনীয় কাঠামোগত উপাদানগুলিতে ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিতফলে, এটি তাদের অপারেশনাল লাইফ জুড়ে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা এবং স্থিতিশীলতা বজায় রাখতে গুরুত্বপূর্ণ ভূমিকা পালন করে।
