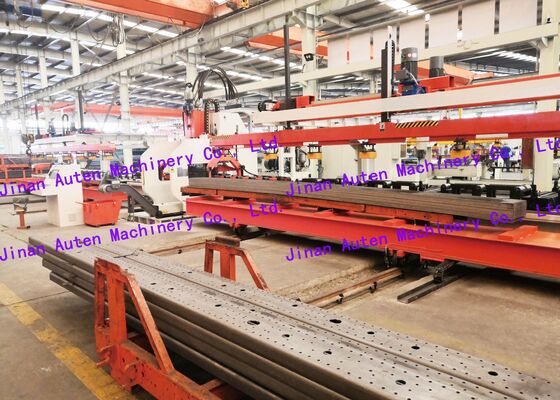

অটোমোটিভ বিম ট্রাক ফ্রেম ম্যানুফ্যাকচারিংয়ের জন্য কমার্শিয়াল ভেহিকেল চ্যাসিস প্রোডাকশন সিএনসি পাঞ্চিং লাইন
পণ্য পরিচিতি:
আমাদের কোম্পানি স্বয়ংক্রিয় শীট মেটাল প্রক্রিয়াকরণ ব্যবস্থার একটি উন্নত, উচ্চ-দক্ষতা এবং নির্ভুলতা-চালিত সিস্টেম ডিজাইন ও উন্নত করেছে, যা বিশেষভাবে উচ্চ-শক্তির অটোমোটিভ লঙ্গিটিউডিনাল বিমের পাঞ্চিংয়ের জন্য অপ্টিমাইজ করা হয়েছে। এই উৎপাদন লাইনটি অতি-প্রশস্ত এবং অতি-মোটা লঙ্গিটিউডিনাল বিমগুলির জন্য যত্ন সহকারে তৈরি করা হয়েছে, যা সাধারণত খনির ট্রাক এবং অন্যান্য ভারী-শক্তির যন্ত্রপাতির মতো বিশেষ যানবাহনে ব্যবহৃত হয়।
প্রধান প্রযুক্তিগত পরামিতি:
| নং. |
নাম |
মান |
| ১ |
নামমাত্র শক্তি |
১২০০KN |
| ২ |
প্রক্রিয়াকরণ প্লেটের আকার এবং পরিসীমা |
| ৩ |
দৈর্ঘ্য |
৪০০০~৮০০০মিমি |
| প্রস্থ |
২০০~৫৫০মিমি |
| বেধ |
৩~৬মিমি |
| ইনকামিং শীট উপাদানের কাঁচি বাঁকানো |
≤৭মিমি/১০মি |
| এক্স-অক্ষ শীট অসমতা |
≤১০মিমি/১০০০মিমি, ≤২০মিমি/৮০০০মিমি |
| ওয়াই-অক্ষ শীট অসমতা |
৫মিমি |
| শীট ওয়ার্পিং |
≤৫০মিমি |
| শীট উপাদানের যান্ত্রিক বৈশিষ্ট্য |
σb=৫১০~৮৫০N/mm2 |
| ৪ |
সর্বোচ্চ পাঞ্চিং ব্যাস |
φ৬০মিমি |
| ৫ |
মডিউলের সংখ্যা |
২৫ |
| ৬ |
সর্বোচ্চ গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=৫০মি/মিনিট |
| ওয়াই-অক্ষ |
সর্বোচ্চ=৩০মি/মিনিট |
| ৭ |
প্রক্রিয়াকরণ নির্ভুলতা |
| এক্স-অক্ষ |
±০.২৫/৬০০মিমি, ±০.৫০ / ৩০০০মিমি, ±০.৭ / ৮০০০মিমি |
| ওয়াই-অক্ষ |
±০.২মিমি / ৬০০মিমি |
| ৮ |
প্রক্রিয়াকরণ পদ্ধতি |
ফিল্টারেশন |
| ৯ |
রেফারেন্স |
এক্স-অক্ষ প্লেটের দৈর্ঘ্য বরাবর, এবং ছিদ্রের এক্স-স্থানাঙ্ক প্লেটের শেষ প্রান্তের উপর ভিত্তি করে; ওয়াই-অক্ষ প্লেটের প্রস্থ, এবং রেফারেন্স হল কেন্দ্র রেখা।
|
| ১১ |
অপারেটিং মোড |
ম্যানুয়াল, স্বয়ংক্রিয় |
পণ্যের বৈশিষ্ট্য
১. কন্ট্রোল সিস্টেমটি ৮২৮ডি সিএনসি সিস্টেমের সাথে সম্পূর্ণরূপে সমন্বিত, সার্ভো মোটর-চালিত ফিডিং মেকানিজম সহ। এই সেটআপ প্রতিটি ওয়ার্কপিসের প্রক্রিয়াকরণের সময় ধারাবাহিক নির্ভুলতা বজায় রেখে ব্যতিক্রমী অপারেশনাল দক্ষতা নিশ্চিত করে।
২. একটি সার্ভো-চালিত কেন্দ্রীয় অ্যালাইনমেন্ট মেকানিজম ফিডিং সাপোর্ট রোলারে ইনস্টল করা হয়েছে, যা বিভিন্ন ক্রস-সেকশনাল প্রোফাইলের প্লেটগুলির দক্ষ প্রক্রিয়াকরণের অনুমতি দেয় এবং ০ থেকে ২০০মিমি পর্যন্ত উচ্চতার পার্থক্য পূরণ করে।
৩. সিস্টেমটি বিভিন্ন ব্যাসের ২৫টি পর্যন্ত ছাঁচ ধারণ করার জন্য ডিজাইন করা হয়েছে, যা একটি দ্রুত এবং ব্যবহারকারী-বান্ধব ছাঁচ ইনস্টলেশন প্রক্রিয়া সরবরাহ করে।
৪. প্লেটগুলির লোডিং, পাঞ্চিং এবং আনলোডিং সম্পূর্ণরূপে স্বয়ংক্রিয়, শ্রমের চাহিদা উল্লেখযোগ্যভাবে হ্রাস করে এবং অপারেশনাল দক্ষতা বৃদ্ধি করে।
৫. বর্জ্য পদার্থ স্বয়ংক্রিয়ভাবে বের করে দেওয়া এবং সংগ্রহ করা হয়, একটি নির্বিঘ্ন এবং দক্ষ উৎপাদন কর্মপ্রবাহ নিশ্চিত করে।
৬. স্বয়ংক্রিয় প্রোগ্রামিং সফ্টওয়্যার AUTOCAD বা অন্যান্য CAD সফ্টওয়্যার দ্বারা তৈরি .DXF ফাইল থেকে সরাসরি গ্রাফিক্স আমদানি করার অনুমতি দেয়। একটি স্বজ্ঞাত মানব-মেশিন ইন্টারফেস সহ সজ্জিত, এটি স্বয়ংক্রিয়ভাবে মেশিন টুল প্রক্রিয়াকরণ প্রোগ্রাম তৈরি করতে সুবিধা প্রদান করে, যার ফলে প্রক্রিয়াকরণের সময় হ্রাস পায় এবং ত্রুটির ঝুঁকি কমে যায়।

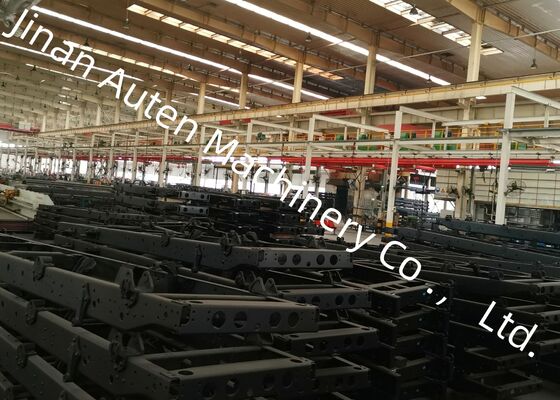

প্রদর্শনীতে এই উৎপাদন লাইন দ্বারা উৎপাদিত সমাপ্ত লঙ্গিটিউডিনাল বিম নমুনার একটি যত্ন সহকারে নির্বাচিত সংগ্রহ রয়েছে, যা খনির ট্রাক এবং বিশেষ যানবাহনে ব্যবহৃত বিভিন্ন স্পেসিফিকেশন প্রদর্শন করে। এই নমুনাগুলি ছিদ্রের নির্ভুলতা, পাঞ্চ করা প্রান্তের গুণমান এবং সামগ্রিক কাঠামোগত অখণ্ডতা কার্যকরভাবে প্রদর্শন করে, যা ক্লায়েন্ট এবং পরিদর্শকদের সরঞ্জামটির মেশিনিং ক্ষমতাগুলির একটি স্পষ্ট চাক্ষুষ উপস্থাপনা প্রদান করে।
এই মেশিনটি অটোমোটিভ শিল্পে ফ্ল্যাট লঙ্গিটিউডিনাল বিমগুলিতে পাঞ্চিং অপারেশনের জন্য বিশেষভাবে তৈরি একটি উন্নত, বিশেষ ইউনিট। এটি প্রধানত ট্রাক এবং বিশেষ যানবাহনের প্রাথমিক বিমগুলি প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে, এই ভারী-শক্তির, কাস্টম-ডিজাইন করা অটোমোটিভ লোড-বহনকারী উপাদানগুলির কাঠামোগত সমাবেশ প্রয়োজনীয়তা পূরণের জন্য নির্ভুল ছিদ্র গঠন নিশ্চিত করে।
