পণ্যের ভূমিকা:

JNC সিরিজ উচ্চ গতির সিএনসি কোণ punching, চিহ্নিতকরণ, এবং কাটা উত্পাদন লাইন মূল উপাদান, punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটিয়া ইউনিট, তির্যক পরিবাহক,ঘোরানো কনভেয়র, ফিডিং কনভেয়র, আনলোডিং কনভেয়র, সিএনসি ফিডিং ক্যারি, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য গুরুত্বপূর্ণ উপাদান।বিশেষভাবে টাওয়ার নির্মাণে কোণ ইস্পাতের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ডিজাইন করা, এই উত্পাদন লাইনটি সম্পূর্ণরূপে সংখ্যাসূচক নিয়ন্ত্রণের অধীনে কাজ করে, ব্যবহারের সহজতা এবং নির্ভুলতা নিশ্চিত করে। এটি স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, বহুমুখী এবং বৃহত আকারের উত্পাদন ক্ষমতা সরবরাহ করে।

পণ্যের পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

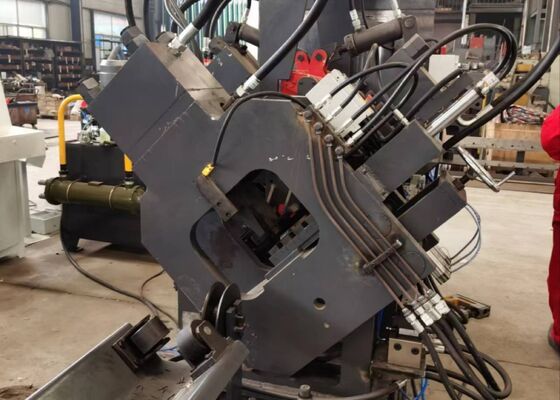

1. সিএনসি কোণ লোহা punching মেশিন হয় দুই বা তিনটি punching ইউনিট দিয়ে সজ্জিত করা হয়, প্রতিটি তিনটি বিভিন্ন punch মাপ accommodate করতে সক্ষম।এই ইউনিটগুলি সংখ্যাসূচক নিয়ন্ত্রণ (এনসি) দ্বারা সঠিকভাবে নিয়ন্ত্রিত হয়, সুনির্দিষ্ট এবং কাস্টমাইজযোগ্য punching অবস্থান নিশ্চিত করে। মেশিন উভয় বৃত্তাকার এবং ডিম্বাকৃতির গর্ত উত্পাদন করতে সক্ষম। তার উচ্চ গতির খাওয়ানো এবং punching ক্ষমতা,এটি উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে50x50x4 মিমি কোণ স্টিলের জন্য, মেশিনটি আট ঘন্টা শিফটে 9-10 টন উৎপাদন ক্ষমতা অর্জন করে।

2. সিএনসি এঙ্গেল পাঞ্চিং মেশিনের মার্কিং ইউনিট একটি শক্তিশালী এবং টেকসই ঘরের মধ্যে অবস্থিত। মার্কিং সিস্টেমে চারটি ক্যাসেট সেট রয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে,চিহ্নিতকরণের অবস্থানের সমন্বয় করার ক্ষেত্রে নমনীয়তা প্রদান করেঅতিরিক্তভাবে, মেশিনটি 10 টি সারি সহ একটি ডিস্ক চিহ্নিতকরণ পদ্ধতি ব্যবহার করে, ম্যানুয়াল ইনপুটের প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, এইভাবে চিহ্নিতকরণের দক্ষতা ব্যাপকভাবে উন্নত করে।

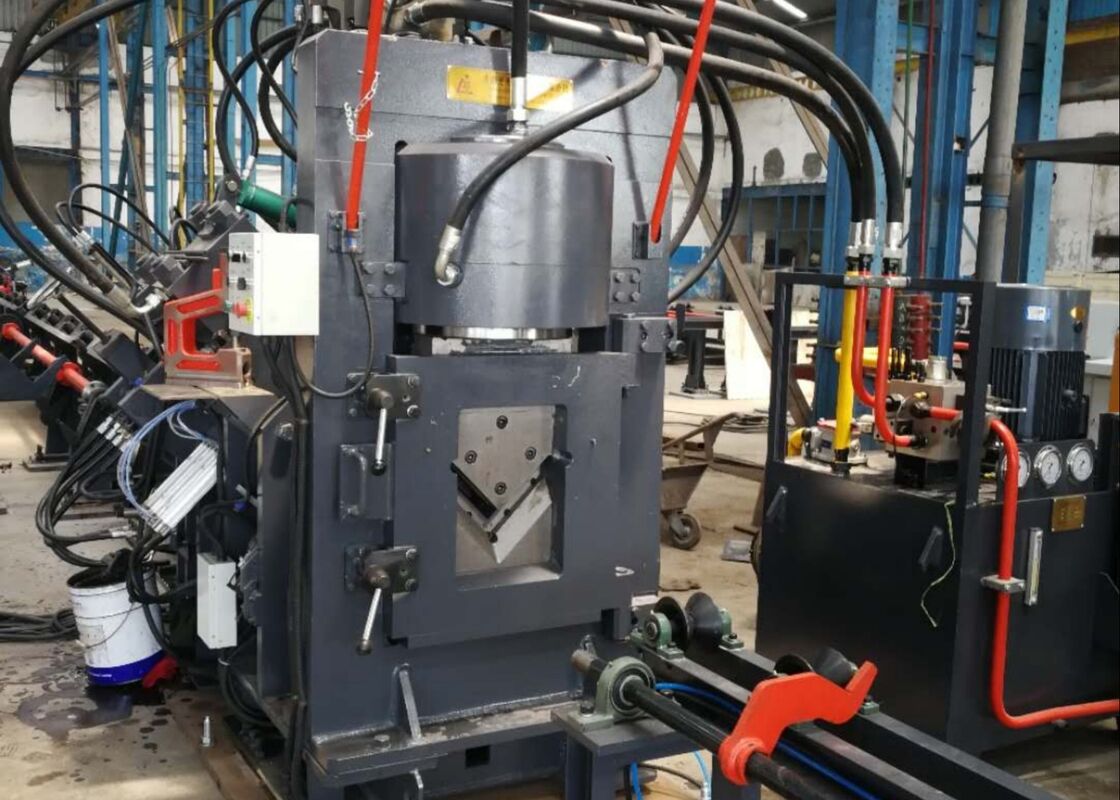

3. সিএনসি কোণ বার কাটার মেশিনে একটি একক ব্লেড কাটার ইউনিট রয়েছে, যা এর অসামান্য কাটার শক্তির জন্য পরিচিত। প্রতিটি কাটা শূন্য উপাদান বর্জ্য দিয়ে তৈরি করা হয়, একটি পরিষ্কার, মসৃণ কাটার প্রান্ত নিশ্চিত করে।ব্লেড হাউজিং একটি খোলা দরজা কাঠামো সঙ্গে ডিজাইন করা হয়, যা দ্রুত এবং নিরাপদভাবে ব্লেড প্রতিস্থাপন করতে সক্ষম করে।

4অনুভূমিক উপাদান টেবিল দক্ষতার সাথে কোণ বারটি ঘোরানো উপাদান র্যাকের দিকে স্থানান্তর করে, যা একটি মোটর এবং হ্রাসকারী দ্বারা চালিত হয়।এই সিস্টেম পরবর্তী প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়র উপর কোণ বার নিরাপদ স্থাপন নিশ্চিত.

5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারি দ্বারা সুরক্ষিতভাবে ধরে রাখা হয় এবং খাওয়ানো হয়, যা সুনির্দিষ্ট সারিবদ্ধতা এবং অবস্থান সঠিকতা নিশ্চিত করে।একটি ফটো ইলেকট্রিক এনকোডার দ্বারা সরবরাহিত অবস্থান ফিডব্যাক সহ, একটি বন্ধ লুপ কন্ট্রোল সিস্টেমের মধ্যে কাজ।

6. সিএনসি কোণ ইস্পাত ধাতু punching এবং চিহ্নিতকরণ মেশিন একটি জলবাহী সিস্টেম দ্বারা চালিত হয় যা punching, চিহ্নিতকরণ, এবং shearing অপারেশন চালায়।এটি একটি উচ্চ গতির জলবাহী স্টেশন দিয়ে সজ্জিত করা হয়, যার মধ্যে একটি অ্যাককুমুলেটর রয়েছে এবং হাইড্রোলিক লাইনে ফার্লুল টাইপ সংযোগ রয়েছে যা সহজ রক্ষণাবেক্ষণ এবং অংশ প্রতিস্থাপনকে সহজতর করার সময় ফুটো-প্রতিরোধী কর্মক্ষমতা নিশ্চিত করে।প্রধান হাইড্রোলিক ভালভ ব্লক নির্ভরযোগ্য ব্র্যান্ড Atos থেকে sourced হয়, যা একটি নির্ভরযোগ্য এবং উচ্চ কার্যকারিতা হাইড্রোলিক সিস্টেম গ্যারান্টি দেয়।

7হাইড্রোলিক স্টেশনের শীতলীকরণ ব্যবস্থা জল শীতলীকরণ, বায়ু শীতলীকরণ বা তেল শীতলীকরণ সহ একাধিক বিকল্প সরবরাহ করে।এই নমনীয়তা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনের উপর ভিত্তি করে সবচেয়ে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে দেয়.

8. কন্ট্রোল সিস্টেম একটি উপরের কম্পিউটার, পিএলসি, servo মোটর, বহিরাগত সনাক্তকরণ সুইচ, এবং অন্যান্য ইন্টিগ্রেটেড উপাদান গঠিত. অপারেটর কেবল প্রক্রিয়াকরণ পরামিতি ইনপুট,এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম উৎপন্ন. এটি ডিএক্সএফ, এনসি এবং সিএডি সফ্টওয়্যার দ্বারা উত্পন্ন অন্যান্য ফাইল ফর্ম্যাটগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ। উপরের কম্পিউটারের মানব-মেশিন ইন্টারফেসটি ব্যবহারের সহজতার জন্য ডিজাইন করা হয়েছে,একটি স্বজ্ঞাত প্রদর্শন এবং সরলীকৃত অপারেশন বৈশিষ্ট্যএটি গ্রাফিকাল ওয়ার্কপিস ভিজ্যুয়ালাইজেশন, বিস্তৃত ডেটা স্টোরেজ, অবস্থান পর্যবেক্ষণ এবং ত্রুটি অ্যালার্ম বিজ্ঞপ্তি সহ কার্যকারিতা সরবরাহ করে।

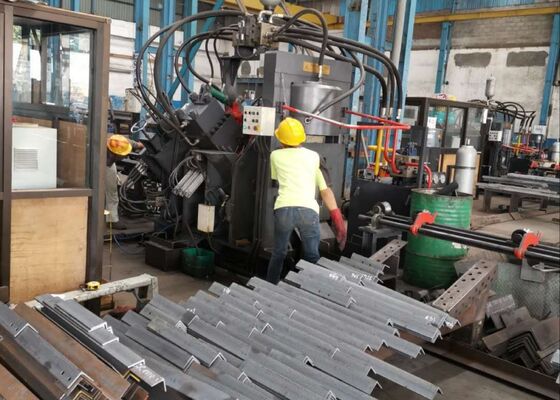

এই নমুনাগুলি, কোণ স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণের শর্তগুলি উপস্থাপন করে,ব্যবহারকারীদের সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান মূল্যায়ন করার জন্য একটি সরাসরি উপায় প্রদান করেএই ডিভাইসগুলি সরঞ্জামগুলির পারফরম্যান্স এবং নির্দিষ্ট উত্পাদন প্রয়োজনের জন্য তাদের উপযুক্ততার মূল্যায়নের জন্য একটি বাস্তব মানদণ্ড হিসাবে কাজ করে, এইভাবে অবগত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

এই নমুনাগুলি, স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ স্টিল টাওয়ার সেক্টরের মধ্যে সাধারণ প্রক্রিয়াকরণের শর্তগুলি প্রতিফলিত করে, ব্যবহারকারীদের সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান মূল্যায়নের একটি স্পষ্ট উপায় সরবরাহ করে।সঠিকতা, এবং কারিগরি দক্ষতা। এগুলি সরঞ্জামগুলির কার্যকারিতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার সাথে এর সামঞ্জস্যের মূল্যায়নের জন্য একটি ব্যবহারিক রেফারেন্স হিসাবে কাজ করে, এইভাবে অবহিত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.
