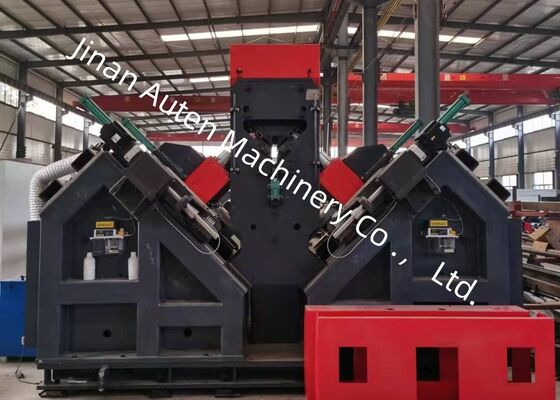

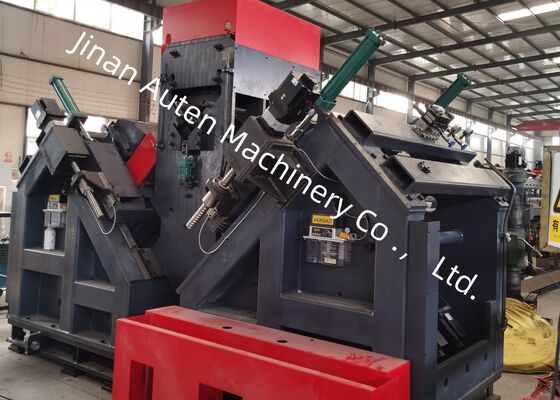

ভারী যন্ত্রপাতি উৎপাদন সিএনসি কোণ প্রক্রিয়াকরণ লাইন ইস্পাত কাঠামোগত উপাদান উৎপাদন

হেভি মেশিনারি ম্যানুফ্যাকচারিং সিএনসি অ্যাঙ্গেল প্রসেসিং লাইন স্টিল স্ট্রাকচারাল কম্পোনেন্টস ম্যানুফ্যাকচারিং

প্রযোজ্য শিল্প:

এই মেশিনটি অ্যাঙ্গেল স্টিলের ড্রিলিং এবং মার্কিংয়ের জন্য একটি বিশেষায়িত ডিভাইস, যা প্রধানত অ্যাঙ্গেল স্টিল টাওয়ার উৎপাদন শিল্পে ব্যবহৃত হয়।

পণ্যের গঠন:

এই সরঞ্জামটি প্রধানত একটি ট্রান্সভার্স কনভেয়ার, একটি রোটেটিং লোডিং মেকানিজম, একটি ইনফিড কনভেয়ার, একটি সিএনসি ইনফিড ক্যারেজ, একটি ড্রিলিং সিস্টেম, একটি মার্কিং সিস্টেম, একটি আনলোডিং কনভেয়ার, সেইসাথে হাইড্রোলিক, বৈদ্যুতিক এবং নিউমেটিক উপাদান সহ অন্যান্য উপাদান নিয়ে গঠিত।

প্রধান প্যারামিটার:

পণ্যের বৈশিষ্ট্য:

1. এই প্রসেসিং লাইনটি একটি ট্রান্সভার্স কনভেয়ার, একটি রিভার্সিং কনভেয়ার, একটি ইনফিড কনভেয়ার, একটি সিএনসি ইনফিড ক্যারেজ, দুটি ড্রিলিং স্টেশন, একটি মার্কিং স্টেশন, একটি স্বয়ংক্রিয় আনলোডিং কনভেয়ার, সেইসাথে সংশ্লিষ্ট হাইড্রোলিক ইউনিট এবং বৈদ্যুতিক কুলিং সিস্টেম নিয়ে গঠিত। উপাদান খাওয়ানোর জন্য সিএনসি প্রযুক্তি এবং সার্ভো মোটর ব্যবহার করে, সিস্টেমটি উন্নত দক্ষতা এবং সামঞ্জস্যপূর্ণ ওয়ার্কপিস নির্ভুলতা নিশ্চিত করে।

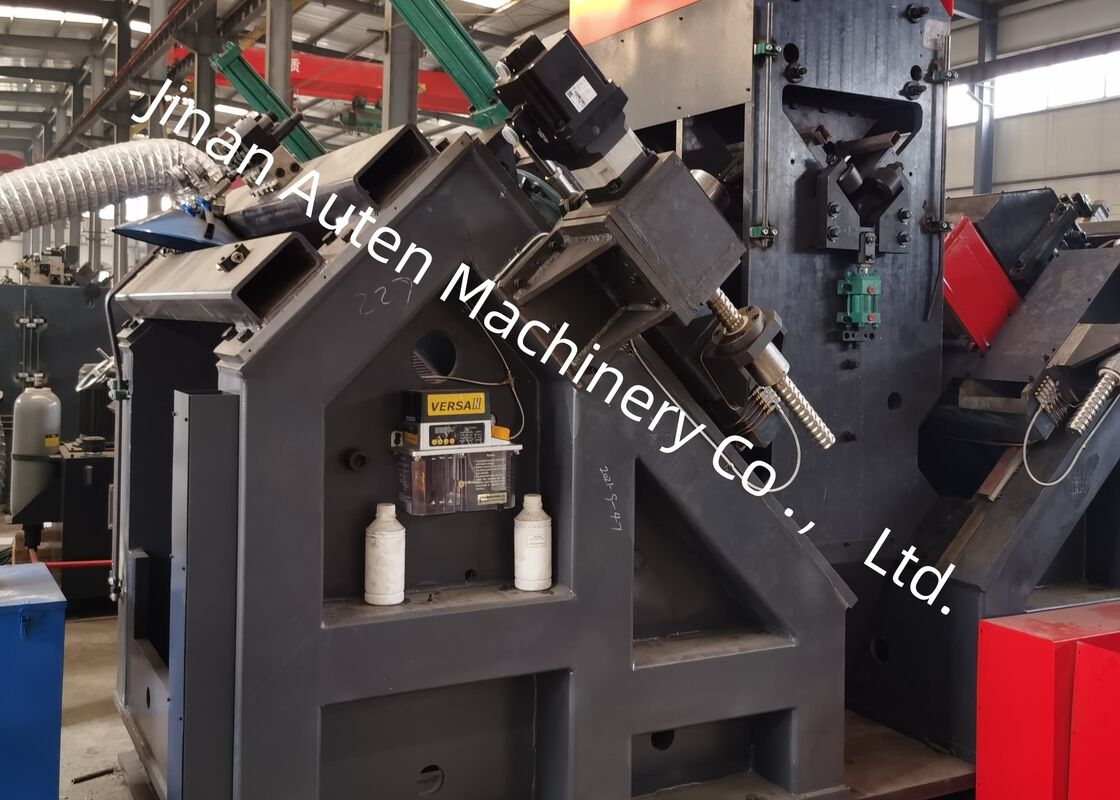

2. উভয় পাশে একটি ড্রিলিং ইউনিট লাগানো আছে, প্রতিটি ইউনিট বিভিন্ন আকারের তিনটি ড্রিল ধারণ করার জন্য ডিজাইন করা হয়েছে। এই ড্রিলিং ইউনিটগুলি ড্রিলিং অবস্থান পরিবর্তন করার জন্য সিএনসি-নিয়ন্ত্রিত নড়াচড়া করতে সক্ষম, যা ছিদ্রের সঠিক অবস্থান এবং নির্ভুলতা নিশ্চিত করে।

3. সমস্ত স্পিন্ডেলের ঘূর্ণন গতি ট্রান্সডুসার দ্বারা অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, যখন ফিডিং গতি স্পিড কন্ট্রোল ভালভের মাধ্যমে অসীমভাবে পরিবর্তনশীল। স্পিন্ডেলগুলির দ্রুত ফিডিং, অপারেশনাল ফিডিং এবং দ্রুত প্রত্যাহারের মধ্যে রূপান্তর সম্পূর্ণরূপে স্বয়ংক্রিয়।

4. ড্রিলিং লাইনটি একটি একক মার্কিং স্টেশন দিয়ে সজ্জিত, যেখানে মার্কিং অবস্থানগুলি সহজেই প্রিসেট করা যেতে পারে। মার্কিং, ওয়ার্কপিস ক্ল্যাম্পিং এবং ড্রিলিংয়ের জন্য ইনফিড সবই হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়। মূল উপাদানগুলি স্বনামধন্য আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে সংগ্রহ করা হয়। ড্রিলগুলির দীর্ঘায়ু বাড়ানোর জন্য একটি সঞ্চালনকারী কুলিং সিস্টেম একীভূত করা হয়েছে।

5. মার্কিং এবং ড্রিলিং উভয় প্রক্রিয়া সম্পূর্ণরূপে স্বয়ংক্রিয়, এবং সমস্ত সমাপ্ত কোণগুলি একটি নিউমেটিক টার্নওভার মেকানিজম দ্বারা আনলোড করা হয়, যা অপারেটরের কাজের চাপ কমিয়ে দেয় এবং প্রতিদ্বন্দ্বী নির্মাতাদের তুলনায় উল্লেখযোগ্য সুবিধা প্রদান করে।

6. নিয়ন্ত্রণ ব্যবস্থায় প্রধান কম্পিউটার, সার্ভো মোটর, পিএলসি, বাহ্যিক পর্যবেক্ষণ সুইচ এবং অন্যান্য অবিচ্ছেদ্য উপাদান অন্তর্ভুক্ত রয়েছে। ওয়ার্কপিসের মাত্রা ইনপুট করে, প্রসেসিং প্রোগ্রাম স্বয়ংক্রিয়ভাবে তৈরি হয়। উপরন্তু, প্রোগ্রামটি ওয়ার্কপিসের সংখ্যার উপর ভিত্তি করে সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং যোগাযোগ করা যেতে পারে।

7. মেশিনিং লাইনটি বৃহত্তর বেন্ড সহ কোণগুলির প্রক্রিয়াকরণ সহজতর করার জন্য সহায়ক এবং ক্ল্যাম্পিং ডিভাইস দিয়ে সজ্জিত।

এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে সাধারণত ব্যবহৃত অ্যাঙ্গেল স্টিলের বিভিন্ন স্ট্যান্ডার্ড স্পেসিফিকেশন এবং ছিদ্র কনফিগারেশন চিত্রিত করে। তারা সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের অপারেশনাল কর্মক্ষমতা মূল্যায়ন করার জন্য একটি ভিজ্যুয়াল রেফারেন্স হিসাবে কাজ করে, সরঞ্জামটি ট্রান্সমিশন লাইন টাওয়ার উৎপাদনের জন্য প্রয়োজনীয় উত্পাদন মান পূরণ করে কিনা তা নির্ধারণের জন্য স্পষ্ট এবং পরিমাপযোগ্য বেঞ্চমার্ক সরবরাহ করে।

আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোডের সংস্পর্শে আসে, এই সরঞ্জামটি টাওয়ারগুলির প্রাথমিক লোড-বহনকারী কাঠামো গঠনকারী অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য অপরিহার্য। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে, সঠিক মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করে। ফলস্বরূপ, এটি তাদের পরিষেবা জীবন জুড়ে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা এবং স্থিতিশীলতা বজায় রাখতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
