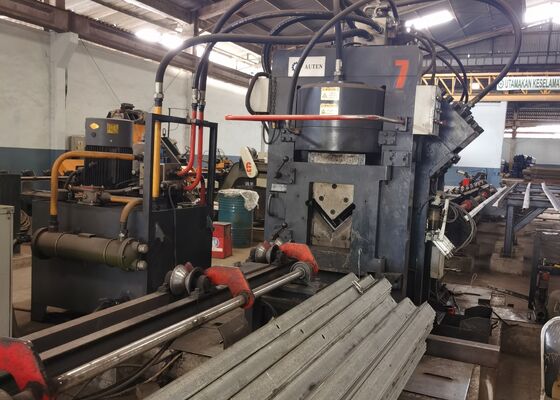

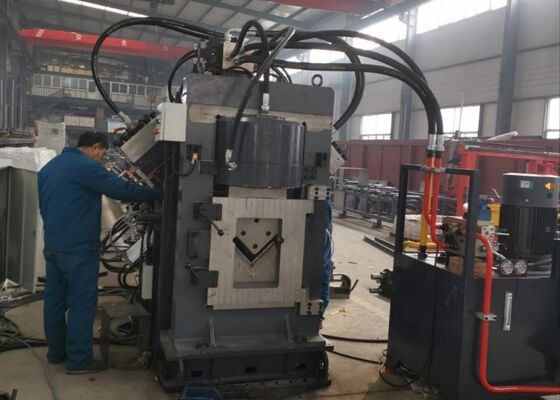

গ্যালভানাইজড এঙ্গেল স্টিল প্রসেসিং সিএনসি এঙ্গেল লাইন JNC1616 বায়ু শক্তি টাওয়ার উপাদান

গ্যালভানাইজড এঙ্গেল স্টিল প্রসেসিং সিএনসি এঙ্গেল লাইন JNC1616 বায়ু শক্তি টাওয়ার উপাদান

পণ্যের ভূমিকা:

এই মেশিনটি একটি স্বয়ংক্রিয় বিশেষ উত্পাদন লাইন যা মূলত কোণ স্টিল টাওয়ার শিল্পে কোণ স্টিলের চিহ্নিতকরণ, ছিদ্রকরণ (বৃত্তাকার গর্ত,ভ্রূণ গর্ত) এবং কাটিয়া ব্যবহার করা হয়,বৈদ্যুতিক পাওয়ার ফিটিংইস্পাত কাঠামো নির্মাণ শিল্প ইত্যাদি।

প্রধান উপাদানঃ

এই মেশিন প্রধানত অনুভূমিক কনভেয়র, ঘূর্ণন লোডিং সিস্টেম, ইনফিড কনভেয়র, CNC ইনফিড ক্যারি, punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটিয়া ইউনিট, আনলোড কনভেয়র,পাশাপাশি হাইড্রোলিকইলেকট্রিক ও নিউম্যাটিক সিস্টেম ইত্যাদি।

পণ্যের পরামিতিঃ

বৈশিষ্ট্য এবং অংশ গঠিতঃ

1লোডিং অংশঃ
এটি মূলত একটি অনুভূমিক পরিবহন টেবিল এবং ওভারল্যাপিং লোডিং ইউনিট নিয়ে গঠিত।
(1) অনুভূমিক পরিবহন টেবিল sprockets এবং চেইন দ্বারা চালিত হয়, এবং শিফট ব্লক সঙ্গে তিনটি চেইন সিঙ্ক্রোনাইজেশন উপলব্ধি।এই কোণ ইস্পাত স্থিতিশীল এবং conveying প্রক্রিয়া কম গোলমাল করে তোলে.
(2) পিছনে এবং লোডিং ইউনিট sprockets এবং চেইন দ্বারা চালিত হয়, এবং একটি দীর্ঘ শ্যাফ্ট এবং একটি স্ব-নির্মিত কাপলিং মাধ্যমে পুনরুদ্ধার পাখির সাথে তিনটি ঘোরানো বাহু সিঙ্ক্রোনাইজেশন উপলব্ধি করতে।এই অংশের ফাংশন খাওয়ানো চ্যানেলের উপাদান টেবিলের উপর খাঁজ মধ্যে প্রক্রিয়া করা হবে কোণ ইস্পাত লাগে.

2খাওয়ানোর অংশঃ
এটি মূলত খাওয়ানোর চ্যানেল এবং সিএনসি ট্রলি ইউনিট নিয়ে গঠিত।
(1) ফিডিং চ্যানেলটি কন্ট্রোল রোলার, ব্র্যাকেট, ট্রান্সমিশন র্যাক এবং চলমান রেসওয়েগুলির সমন্বয়ে গঠিত।
(2) ফিডিং ট্রলি একটি চলন্ত শরীর, একটি clamper, একটি clamping সিলিন্ডার, একটি সুইং সিলিন্ডার, একটি servo মোটর, এবং একটি এনকোডার গঠিত হয়।ফিডিং ট্রলি কম্পিউটার থেকে নির্দেশাবলী অনুযায়ী ফিডিং চ্যানেলের উপর ড্রাইভ র্যাকের সমতল এবং পাশের গাইড রেল দ্বারা ক্ল্যাম্পার দিয়ে সরানো হয়.

3মেশিনের প্রধান অংশ:
এটি স্টিলের চাপের কোণ ইউনিট, চিহ্নিতকরণ ইউনিট, পার্সিং ইউনিট এবং কাটিয়া ইউনিট নিয়ে গঠিত।
(1) প্রেসিং ইউনিটের প্রধান কাজ হল কোণীয় ইস্পাতকে চাপ দেওয়া যাতে কোণীয় ইস্পাতটি বিচ্যুত না হয় যার ফলে নির্ভুলতার ত্রুটি ঘটে।
(2) চিহ্নিতকরণ ইউনিট চারটি অক্ষরের বাক্সের বিনিময় অবস্থান উপলব্ধি করতে পারে। কম্পিউটারের নির্দেশাবলী অনুযায়ী, অঙ্কন দ্বারা প্রয়োজনীয় অবস্থানে চিহ্নিত করুন।উপায় দ্বারা ম্যানুয়াল সমন্বয় প্রক্রিয়া যোগ করা হয়, যাতে কোণ স্টিলের বিভিন্ন স্পেসিফিকেশনের টাইপিং অবস্থানের সাথে মানিয়ে নিতে চরিত্রের মাথার অবস্থান পরিবর্তন করা সহজ।
(3) Punching ইউনিটঃ প্রতিটি পাশে punches তিনটি বিভিন্ন স্পেসিফিকেশন দিয়ে সজ্জিত করা যেতে পারে, প্রতিটি punches একটি বায়ু সিলিন্ডার দিয়ে সজ্জিত করা হয়।বায়ু সিলিন্ডার পিস্টন রড মধ্যে একটি কুশন ব্লক যা punching রড এবং জলবাহী সিলিন্ডার প্রেসিং মাথা মধ্যে অবস্থিতকম্পিউটারের নির্দেশাবলী অনুযায়ী, পাঞ্চ স্বয়ংক্রিয়ভাবে নির্বাচন করা হয়, যার মানে,সংশ্লিষ্ট বায়ু সিলিন্ডার punches নির্বাচন উপলব্ধি করতে সংশ্লিষ্ট কুশন ব্লক ধাক্কা নির্বাচন করা হয়;
(4) কাঁচি ইউনিট একটি ফ্রেম টাইপ শরীর, একটি কাঁচি সিলিন্ডার, একটি উপরের ছুরি গঠিত হয়
নিম্ন ছুরি প্রক্রিয়া কাটার মান নিশ্চিত করার জন্য কোণ স্টিলের বেধ অনুযায়ী ফাঁক সামঞ্জস্য করতে পারে।

4. সমাপ্ত পণ্যের অংশটি আনলোড করাঃ
এটি ওয়ার্কপিস সমর্থন রোলার এবং টার্নিং সিলিন্ডার থেকে গঠিত। বোতাম স্টেশনের বোতাম নিয়ন্ত্রণের মাধ্যমে, প্রক্রিয়াজাত ওয়ার্কপিসটি আউট করা হয় এবং বাম বা ডানদিকে স্থাপন করা হয়।

5হাইড্রোলিক স্টেশন তেল ট্যাংক, উচ্চ চাপ এবং নিম্ন চাপ পাম্প গ্রুপ, শীতল, প্রধান ভালভ গ্রুপ এবং অন্যান্য নিয়ন্ত্রণ ভালভ গ্রুপ গঠিত হয়।এটি মেশিনের প্রতিটি তেল সিলিন্ডার কাজ ক্ষমতা প্রদান করতে ব্যবহৃত হয়.
তেলের শীতল মান নিশ্চিত করার জন্য তেল শীতল প্রযুক্তি গ্রহণ করা হয়।

6বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ
এটি একটি বৈদ্যুতিক অপারেটিং ক্যাবিনেট, অপারেটিং বক্স এবং একটি ট্রলি অপারেটিং স্টেশন নিয়ে গঠিত।
(১) হোস্ট কম্পিউটারে নিয়ন্ত্রণ সফটওয়্যার ইনস্টল করা আছে যার সাহায্যে প্রোগ্রামিং শেষ করার জন্য কম্পিউটারে প্রসেসিং প্যারামিটারগুলি ইনপুট করা হয়।কম্পিউটার এছাড়াও প্রোগ্রামিং ফায়ার যা CAD বা CAM থেকে তৈরি করা হয় সনাক্ত.
(২) জাপানের মিটসুবিশি কর্পোরেশনের পিএলসিকে নিয়ন্ত্রণ কেন্দ্র হিসাবে, এটি একটি তিন-অক্ষের সিএনসি মডিউল দিয়ে সজ্জিত, যা এক্স, এ এবং বি অক্ষের সার্ভোগুলির সাথে একসাথে একটি অবস্থান নিয়ন্ত্রণ লুপ গঠন করে,যাতে পিএলসি এবং সিএনসি ইন্টিগ্রেটেড, যা সিস্টেমের নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত করে।
(3) এক্স, এ, বি অক্ষ ড্রাইভ দ্রুত এবং সঠিক অবস্থান এবং রক্ষণাবেক্ষণ মুক্ত নিশ্চিত করতে উন্নত এসি ব্রাশহীন সার্ভো মোটর গ্রহণ করে।
(4) নিয়ন্ত্রণ সফটওয়্যার যে কোন সময় মেশিনের অপারেশন নিরীক্ষণ করে। যখন একটি ত্রুটি ঘটে, স্ক্রিনটি ত্রুটির বিস্তারিত কারণ এবং চিকিত্সার পদ্ধতি প্রদর্শন করবে।

এই নমুনাগুলি, স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ স্টিল টাওয়ার শিল্পের মধ্যে সাধারণ প্রক্রিয়াকরণ দৃশ্যকল্পের প্রতিনিধিত্ব করে, ব্যবহারকারীদের সরাসরি গুণমান, নির্ভুলতা,এবং সরঞ্জামের কাজতারা যন্ত্রপাতিগুলির কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন মানগুলির সাথে তার সম্মতি মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স পয়েন্ট হিসাবে কাজ করে, এইভাবে সু-উপদেশিত,সম্ভাব্য অ্যাপ্লিকেশনের জন্য ডেটা ভিত্তিক সিদ্ধান্ত.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersএটি নিয়মিতভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,টাওয়ারের সামগ্রিক স্থিতিশীলতা বজায় রাখার জন্য সঠিক মাত্রা এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করা.
