সাবস্টেশন কাঠামো উত্পাদন স্বয়ংক্রিয় সিএনসি এঙ্গেল স্টিল পাঞ্চিং মেশিন ল্যাটিস টাওয়ারের জন্য

সাবস্টেশন স্ট্রাকচার ম্যানুফ্যাকচারিং অটোমেটিক সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং মেশিন ফর ল্যাটিস টাওয়ার

পণ্যের পরিচিতি:

এই মেশিনটি অ্যাঙ্গেল স্টিল, চ্যানেল স্টিল এবং প্লেটের জন্য পাঞ্চিং, টাইপিং এবং শিয়ারিং একত্রিত করার একটি ডিভাইস। একটি মেশিন তিনটি ধরণের ধাতব পদার্থের জন্য তিনটি ফাংশন সম্পন্ন করতে পারে। মেশিনের কাঠামোর কিছু সুবিধা রয়েছে:

মেশিন কাঠামো:

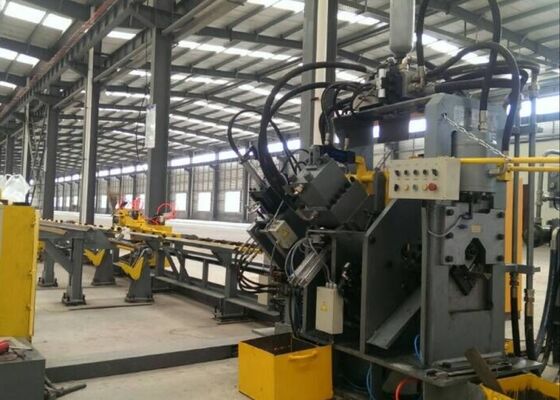

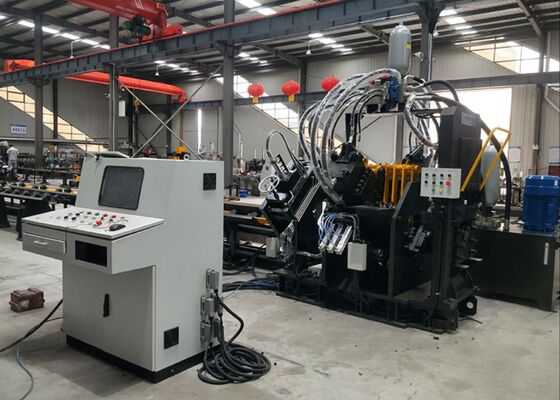

এই প্রোডাকশন লাইনটি ছয়টি অংশ নিয়ে গঠিত: ওয়ার্কপিস লোডিং পার্ট, ফিডিং পার্ট, হোস্ট মেশিন, ফিনিশড ওয়ার্কপিস আনলোডিং পার্ট, ইলেকট্রিক্যাল কন্ট্রোল পার্ট এবং হাইড্রোলিক পাওয়ার পার্ট।

পণ্যের প্যারামিটার:

বৈশিষ্ট্য এবং অংশগুলি:

1. ফিডিং পার্ট

ফিডিং পার্টটি একটি ফিডিং চ্যানেল এবং একটি নিউমেরিক্যাল কন্ট্রোল ফিডিং কার দিয়ে গঠিত।

ফিডিং চ্যানেল: কনভেয়র রোলার, ব্র্যাকেট, র্যাক, প্রিসিশন লাইনার গাইডওয়ে, ল্যাটারাল পজিশনিং হুইল দিয়ে গঠিত।
নিউমেরিক্যাল কন্ট্রোল ফিডিং কার: সার্ভো মোটর, চালিত গিয়ার, সিঙ্ক্রোনাইজেশন বেল্ট, ফিডিং কার ফ্রেম, ক্ল্যাম্পিং রড এবং ক্ল্যাম্পিং ক্ল দিয়ে গঠিত।

ওয়ার্কপিসটি প্রথমে ম্যানুয়ালি ক্ল্যাম্পে পাঠানো হয়, এবং ফিডিং ক্ল স্বয়ংক্রিয়ভাবে সার্ভো মোটর দ্বারা প্রধান মেশিনে পাঞ্চিং এবং শিয়ারিংয়ের জন্য কম্পিউটারের নির্দেশ অনুসারে পাঠানো হয়।

2. হোস্ট মেশিন

এই অংশটি একটি প্রেসিং ইউনিট, টাইপিং ইউনিট, একটি সাপোর্টিং ইউনিট, একটি সাইড পাঞ্চিং এবং একটি শিয়ারিং ইউনিট নিয়ে গঠিত।

প্রেসিং ইউনিট: ওয়ার্কপিস ঠিক করতে, এর বিচ্যুতি প্রতিরোধ করতে এবং পাঞ্চিং ও শিয়ারিং ফোর্স অতিক্রম করতে ব্যবহৃত হয়।

টাইপিং ইউনিট: এতে মেশিনের একটি ফিক্সড বেস, বেস সরানোর জন্য একটি তেল সিলিন্ডার, একটি হাইড্রোলিক পাওয়ার হেড সিলিন্ডার, চারটি অক্ষর বক্সের ট্রান্সপোজিশন উপলব্ধি করার জন্য একটি চার-পজিশন সিলিন্ডার এবং একটি ম্যানুয়াল অ্যাডজাস্টমেন্ট মেকানিজম রয়েছে।

সাপোর্টিং ইউনিট: উপকরণ ফিড করার সময়, সাপোর্ট ইউনিট পাঞ্চিং ইউনিট এবং টাইপিং ইউনিটের চেয়ে উঁচু থাকে যাতে অ্যাঙ্গেল স্টিল নিচের ব্লেডে আঘাত না করে; পাঞ্চিং উপকরণ করার সময় সাপোর্ট ইউনিট পাঞ্চিং ইউনিট এবং টাইপিং ইউনিটের চেয়ে নিচু থাকে, যাতে টাইপিং, পাঞ্চিং এবং শিয়ারিংয়ের গুণমান নিশ্চিত করা যায়।

পাঞ্চিং ইউনিট: এই ইউনিটের প্রতি পাশে তিনটি পাঞ্চিং পজিশন রয়েছে। তিনটি পাঞ্চিং পজিশন গ্রাহকের সরঞ্জামের সরঞ্জাম হিসাবে বিভিন্ন ব্যাসের পাঞ্চিং হেড দিয়ে সজ্জিত করা যেতে পারে। পাঞ্চিং পজিশনিং উচ্চ পজিশনিং নির্ভুলতা নিশ্চিত করার জন্য বল স্ক্রু এবং স্কয়ার রেলের মাধ্যমে সার্ভোমোটর দ্বারা চালিত হয়।

শিয়ারিং ইউনিট: একটি ফ্রেম বডি, হাইড্রোলিক পাওয়ার সিলিন্ডার, আপার নাইফ বক্স, ডাউন নাইফ বক্স, ট্রান্সলেশন এজেন্সি, প্রেস পার্টস এবং ক্যারি পার্ট নিয়ে গঠিত। মেশিনটি বিভিন্ন কাটিং ডাই পরিবর্তন করে অ্যাঙ্গেল স্টিল, চ্যানেল স্টিল এবং প্লেট কাটতে পারে।

ফিডিং ডিভাইস অ্যাঙ্গেল স্টিলকে নিচের ব্লেডে আঘাত করা থেকে প্রতিরোধ করতে পারে। বিভিন্ন ছাঁচ পরিবর্তন করে তিনটি প্রোফাইলের কাটিং অর্জন করা যেতে পারে।

3. ফিনিশড ওয়ার্কপিস আনলোডিং ইউনিট

এটি একটি ওয়ার্কপিস সাপোর্ট রোলার এবং সাপোর্ট শ্যাফট দিয়ে গঠিত।

ওয়ার্কপিসটি বাম বা ডান দিকে (গ্রাহকের প্রয়োজনীয়তা অনুসারে) বের করার জন্য বোতাম টিপুন।

4. হাইড্রোলিক পাওয়ার সেকশন
এই মেশিনটি একটি স্বতন্ত্র হাইড্রোলিক স্টেশন গ্রহণ করে, যা সরঞ্জাম রক্ষণাবেক্ষণের জন্য সুবিধাজনক। পাইপ জয়েন্টগুলি একটি ফেরুল টাইপ দ্বারা সংযুক্ত থাকে, যা মৌলিকভাবে জয়েন্ট লিকেজ এড়িয়ে যায়। হাইড্রোলিক ভালভ একটি ভালভ ব্লক দ্বারা সংযুক্ত থাকে এবং প্লেট ভালভ এবং কার্টিজ ভালভ একই সাথে ব্যবহৃত হয়। পাইপিং সংযুক্ত থাকে এবং হাইড্রোলিক সিস্টেম আরও টাইট হয়। পাইপলাইন ক্ষতি ন্যূনতম করা হয়। সিস্টেমের দক্ষতা সম্পূর্ণরূপে ব্যবহার করা হয়।

5. ইলেকট্রিক্যাল কন্ট্রোল
মেশিনের ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম উন্নত এবং যুক্তিসঙ্গত, ওয়ার্কপিস প্রোগ্রামিং শেখা সহজ এবং পরিচালনা করা সহজ।
কন্ট্রোল সফটওয়্যার যেকোনো সময় মেশিনের অপারেশন পর্যবেক্ষণ করে। যখন কোনো ত্রুটি ঘটে, CRT বিস্তারিত ত্রুটির কারণ এবং সমাধানের পদ্ধতি প্রদর্শন করবে।

এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণ শর্তাবলী প্রতিফলিত করে, ব্যবহারকারীদের সরঞ্জামের গুণমান, নির্ভুলতা এবং কারুকার্য সরাসরি মূল্যায়ন করতে সক্ষম করে। এগুলি সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন মানগুলির সাথে এর সামঞ্জস্যতা মূল্যায়নের জন্য একটি বাস্তব বেঞ্চমার্ক হিসাবে কাজ করে, এইভাবে ভবিষ্যতের অ্যাপ্লিকেশনগুলির জন্য তথ্য-চালিত সিদ্ধান্তগুলি সহজতর করে।

আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইনগুলির নির্মাণে—যেখানে টাওয়ারগুলিকে কঠোর আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হয়—এই সরঞ্জামটি টাওয়ারের মূল কাঠামো গঠনকারী অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য অপরিহার্য। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি ধারাবাহিকভাবে সম্পাদন করে, টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা বজায় রাখার জন্য নির্ভুল মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করে।
