টেলিযোগাযোগ টাওয়ার উত্পাদন সিএনসি কোণ টাওয়ার উত্পাদন লাইন সাবস্টেশন কাঠামো উত্পাদন

টেলিযোগাযোগ টাওয়ার উত্পাদন সিএনসি কোণ টাওয়ার উত্পাদন লাইন সাবস্টেশন কাঠামো উত্পাদন

পণ্যের ব্যবহারঃ

উৎপাদন লাইনটি বিদ্যুৎ টাওয়ার, যোগাযোগ কাঠামো এবং ইস্পাত কাঠামোতে ব্যবহৃত উপাদানগুলির চিহ্নিতকরণ এবং ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে।

পণ্য কাঠামোর বৈশিষ্ট্যঃ

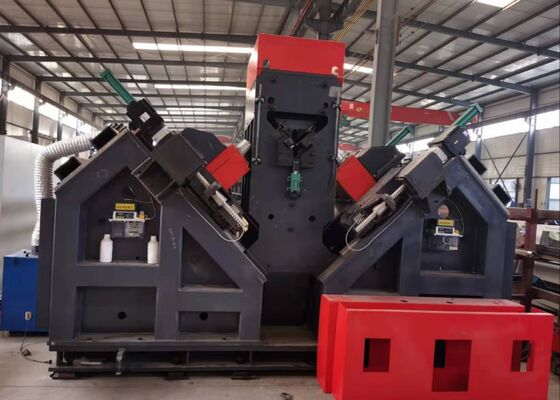

মেশিন প্রধানত একটি পার্শ্বীয় খাওয়ানো টেবিল, উল্টানো খাওয়ানো প্রক্রিয়া, খাওয়ানো চ্যানেল, সিএনসি ট্রলি মার্কিং সিস্টেম, টাইপিং ইউনিট, ড্রিলিং ইউনিট, প্রেসিং ইউনিট গঠিত হয়,সমাপ্ত উপাদান কনভেয়র, হাইড্রোলিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, কন্ট্রোল সিস্টেম, এবং বিভিন্ন অন্যান্য উপাদান।

প্রধান পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

1এই প্রক্রিয়াকরণ লাইনটি একটি তির্যক কনভেয়র, ওভারস্টার কনভেয়র, ইনফিড কনভেয়র, সিএনসি ইনফিড ক্যারি, দুটি ড্রিলিং ইউনিট, একটি মার্কিং ইউনিট, একটি স্বয়ংক্রিয় আনলোড কনভেয়র,সংশ্লিষ্ট হাইড্রোলিক স্টেশন এবং বৈদ্যুতিক শীতল সিস্টেমের সাথে. এটি খাওয়ানোর জন্য সিএনসি প্রযুক্তি এবং সার্ভো মোটর ব্যবহার করে, উচ্চ দক্ষতা এবং স্থিতিশীল ওয়ার্কপিসের নির্ভুলতা নিশ্চিত করে।

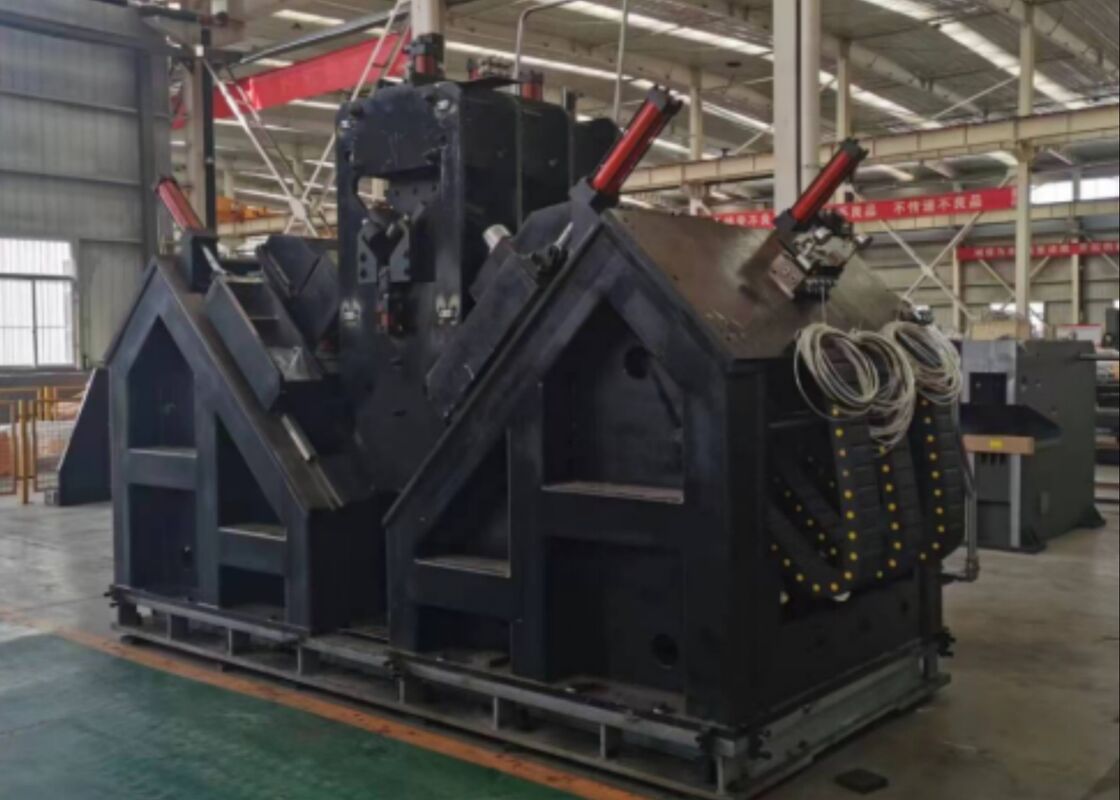

2. একটি ড্রিলিং ইউনিট প্রতিটি পাশে অবস্থিত, প্রতিটি ইউনিট বিভিন্ন আকারের তিনটি ড্রিল accommodate করতে সক্ষম হয়। ড্রিলিং ইউনিট ড্রিল গভীরতা সামঞ্জস্য করতে CNC- নিয়ন্ত্রিত আন্দোলন সমর্থন করে,সঠিক গর্ত স্থাপন নিশ্চিত করা.

3সমস্ত স্পিন্ডলগুলির ঘূর্ণন গতি একটি ট্রান্সডুসার দ্বারা অবিচ্ছিন্নভাবে নিয়ন্ত্রিত হয়, যখন ফিডিং গতিগুলি গতি নিয়ন্ত্রণের ভালভগুলির মাধ্যমে অসীমভাবে পরিবর্তনশীল হয়।দ্রুত খাওয়ানোর মধ্যে রূপান্তর, কাজ খাওয়ানো, এবং spindles দ্রুত প্রত্যাহার সম্পূর্ণ স্বয়ংক্রিয়।

4. ড্রিলিং লাইন একটি একক চিহ্নিতকরণ ইউনিট দিয়ে সজ্জিত করা হয়, যেখানে চিহ্নিতকরণ অবস্থানগুলি সহজেই পূর্বনির্ধারিত করা যেতে পারে। চিহ্নিতকরণ, ওয়ার্কপিস clamping, এবং ড্রিলিংয়ের জন্য feed hydraulic সিস্টেম দ্বারা চালিত হয়।মূল উপাদানগুলি আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে সংগ্রহ করা হয়ড্রিলের আয়ু বাড়ানোর জন্য একটি সার্কুলেটিং কুলিং সিস্টেম চালু করা হয়েছে।

5. উভয় চিহ্নিতকরণ এবং ড্রিলিং প্রক্রিয়া সম্পূর্ণরূপে স্বয়ংক্রিয় হয়। সমাপ্ত উপাদান একটি বায়ুসংক্রান্ত টার্নওভার ডিভাইস মাধ্যমে আনলোড করা হয়,শ্রমিকদের শারীরিক চাপ কমাতে এবং প্রতিযোগী নির্মাতাদের তুলনায় উল্লেখযোগ্য সুবিধা প্রদান করে.

6. কন্ট্রোল সিস্টেম প্রধান কম্পিউটার, servo মোটর, পিএলসি, বহিরাগত পর্যবেক্ষণ সুইচ, এবং অন্যান্য উপাদান গঠিত হয়.প্রক্রিয়াকরণ প্রোগ্রাম স্বয়ংক্রিয়ভাবে উত্পন্ন হয়. উপরন্তু, প্রোগ্রাম সংরক্ষণ করা যেতে পারে, নির্বাচিত, প্রদর্শিত, এবং workpiece নম্বর উপর ভিত্তি করে যোগাযোগ.

7মেশিনিং লাইনটি একটি সমর্থন এবং প্রেসিং ডিভাইস দিয়ে সজ্জিত করা হয়েছে যাতে বৃহত্তর বাঁক সহ কোণগুলির জন্য প্রক্রিয়াকরণের প্রয়োজনীয়তা পূরণ করা যায়।

এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে ব্যবহৃত কোণ স্টিলের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন এবং গর্তের নিদর্শনগুলির বিস্তৃত পরিসীমা প্রতিনিধিত্ব করে।তারা সম্ভাব্য ব্যবহারকারী বা পরিদর্শককে সরঞ্জামগুলির অপারেশনাল পারফরম্যান্সের দৃষ্টিভঙ্গি মূল্যায়ন করতে দেয়, সরঞ্জামগুলি ট্রান্সমিশন লাইন টাওয়ার তৈরির জন্য প্রয়োজনীয় উত্পাদন মান পূরণ করে কিনা তা নির্ধারণের জন্য স্পষ্ট এবং কংক্রিট রেফারেন্স সরবরাহ করে।

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলিকে চরম আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হবে,এই সরঞ্জাম কোণ ইস্পাত উপাদান যে টাওয়ার প্রধান লোড ভারবহন কাঠামো গঠন প্রক্রিয়াকরণের জন্য অপরিহার্যএটি টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলিতে ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করাএর ফলে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা নিশ্চিত হয়।
