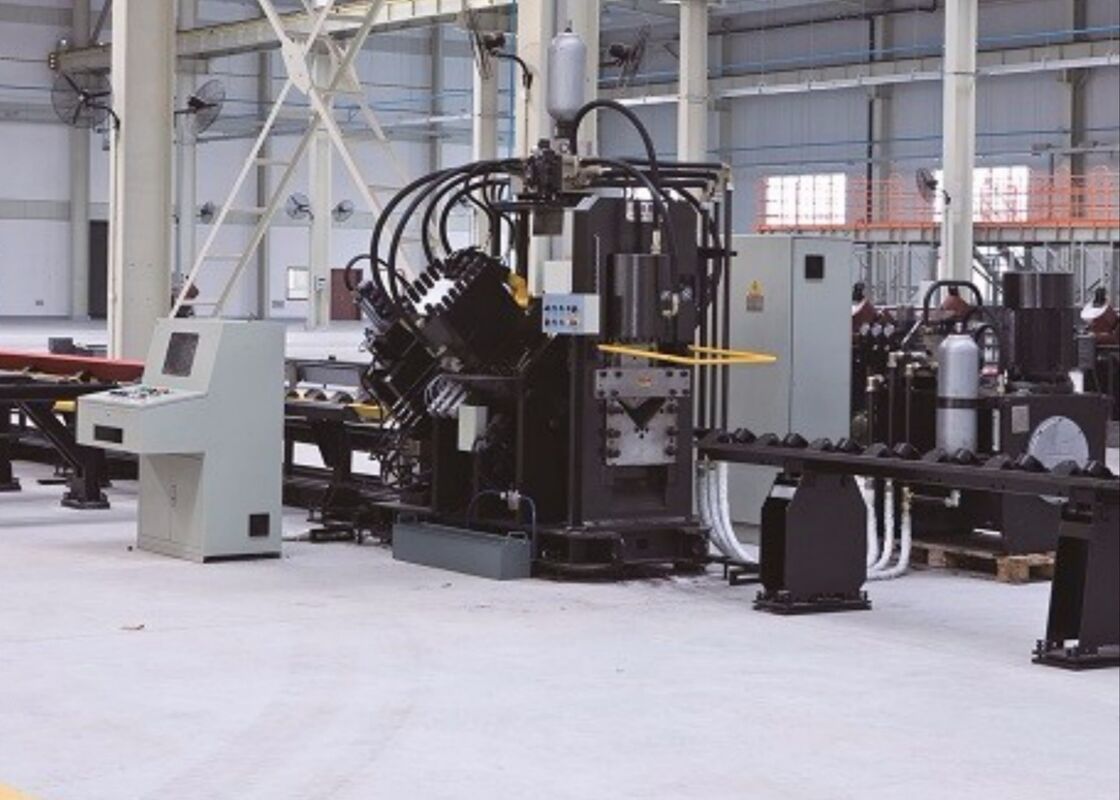

ট্রান্সমিশন টাওয়ার ম্যানুফ্যাকচারিং একক ব্লেড কাটার কোণ লাইন টেলিকম টাওয়ার উত্পাদন

ট্রান্সমিশন টাওয়ার ম্যানুফ্যাকচারিং একক ব্লেড কাটার কোণ লাইন টেলিকম টাওয়ার উত্পাদন

পণ্যের ভূমিকা:

মেশিনটি একটি স্বয়ংক্রিয়, বিশেষায়িত উত্পাদন লাইন যা চিহ্নিতকরণ, পঞ্চিং (বৃত্তাকার এবং ডিম্বাকৃতির গর্ত) এবং কাটিয়া কোণ ইস্পাতের জন্য ডিজাইন করা হয়েছে।এটি প্রধানত শিল্প যেমন কোণ ইস্পাত টাওয়ার সেক্টর ব্যবহার করা হয়, পাওয়ার ফিটিং, স্ট্রাকচারাল স্টোরেজ সুবিধা এবং ইস্পাত কাঠামো নির্মাণ, অন্যান্য।

প্রধান উপাদানঃ

এই মেশিনটি মূলত একটি তির্যক কনভেয়র, একটি ঘূর্ণনশীল লোডিং সিস্টেম, একটি ইনফিড কনভেয়র, একটি সিএনসি ইনফিড ক্যারি, একটি punching ইউনিট, একটি চিহ্নিতকরণ ইউনিট, একটি কাটিয়া ইউনিট,একটি আনলোডিং কনভেয়র, পাশাপাশি হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম, অন্যদের মধ্যে।

পণ্যের পরামিতিঃ

বৈশিষ্ট্য এবং অংশ গঠিতঃ

1লোডিং সেকশন:

এই বিভাগটি মূলত একটি অনুভূমিক পরিবহন টেবিল এবং একটি ঘোরানো লোডিং ইউনিট নিয়ে গঠিত।
(১) অনুভূমিক পরিবহন টেবিলটি চক্র এবং চেইনের মাধ্যমে কাজ করে, যা শিফট ব্লকগুলির সাথে তিনটি চেইনের সিঙ্ক্রোনাইজেশন নিশ্চিত করে।এই নকশা প্রক্রিয়া চলাকালীন স্থিতিশীল এবং কম গোলমাল conveying নিশ্চিত কোণ ইস্পাত.
(২) ঘোরানো লোডিং ইউনিটটি স্প্রোকট এবং চেইন দ্বারা চালিত হয়, একটি দীর্ঘ শ্যাফ্ট এবং একটি কাস্টম কাপলিং ব্যবহার করে পুনরুদ্ধারের পাখির সাথে তিনটি ঘোরানো বাহু সিঙ্ক্রোনাইজ করা হয়।এই সিস্টেম আরও প্রক্রিয়াকরণের জন্য ফিডিং চ্যানেল থেকে উপাদান টেবিলের খাঁজ থেকে কোণ ইস্পাত পরিবহন.

2খাওয়ানো বিভাগঃ

এই বিভাগটি মূলত ফিডিং চ্যানেল এবং সিএনসি ট্রলি ইউনিট নিয়ে গঠিত।
(1) ফিডিং চ্যানেলে কন্ট্রোল রোলার, সমর্থন ব্র্যাকেট, ট্রান্সমিশন র্যাক এবং চলমান রেসওয়ে অন্তর্ভুক্ত।
(2) ফিডিং ট্রলিতে একটি চলন্ত শরীর, একটি ক্ল্যাম্পার, একটি ক্ল্যাম্পিং সিলিন্ডার, একটি সুইং সিলিন্ডার, একটি সার্ভো মোটর এবং একটি এনকোডার রয়েছে।খাওয়ানো ট্রলি খাওয়ানোর চ্যানেলের মধ্যে ড্রাইভ র্যাকের সমতল এবং পাশ উভয় রেল দ্বারা পরিচালিত হয়, কন্ট্রোল সিস্টেমের নির্দেশাবলী অনুযায়ী ক্ল্যাম্পার সরানো।

3মেশিনের প্রধান উপাদান:

এই বিভাগটি কোণ স্টিল প্রেসিং ইউনিট, মার্কিং ইউনিট, punching ইউনিট, এবং shearing ইউনিট গঠিত।
(1) প্রেসিং ইউনিটের প্রাথমিক কাজ হল কোণ স্টিলকে স্থানে ধরে রাখা, প্রক্রিয়া চলাকালীন অনির্দিষ্টতার দিকে পরিচালিত হতে পারে এমন কোনও বিচ্যুতি রোধ করা।
(২) চিহ্নিতকরণ ইউনিট চারটি অক্ষর বাক্সের অবস্থান বিনিময় করতে সক্ষম। কম্পিউটারের নির্দেশাবলীর ভিত্তিতে, এটি অঙ্কন অনুযায়ী নির্দিষ্ট অবস্থানে কোণ স্টিল চিহ্নিত করে.ক্যারেক্টার হেডগুলির সহজ পুনরায় স্থাপনকে সহজ করার জন্য একটি ম্যানুয়াল সামঞ্জস্য প্রক্রিয়া অন্তর্ভুক্ত করা হয়েছে, যা কোণ স্টিলের বিভিন্ন স্পেসিফিকেশনের সাথে অভিযোজিততার অনুমতি দেয়।
(3) প্যান্সিং ইউনিটটি প্রতিটি পাশে তিনটি ভিন্ন প্যান্সিং স্পেসিফিকেশন দিয়ে ডিজাইন করা হয়েছে। প্রতিটি প্যান্সিং একটি বায়ু সিলিন্ডার দিয়ে সজ্জিত করা হয়,এবং বায়ু সিলিন্ডারের পিস্টন রডের উপর একটি মোচিং ব্লক স্থাপন করা হয়কম্পিউটারের নির্দেশাবলীর ভিত্তিতে,সংশ্লিষ্ট বায়ু সিলিন্ডার সক্রিয় করে স্বয়ংক্রিয়ভাবে উপযুক্ত punch নির্বাচন করা হয়, যা তারপর সঠিক পাঞ্চ চয়ন করার জন্য কুশন ব্লক ধাক্কা।
(4) কাঁচি ইউনিট একটি ফ্রেম কাঠামো, একটি কাঁচি সিলিন্ডার, একটি উপরের ছুরি প্রক্রিয়া, এবং একটি নিম্ন ছুরি প্রক্রিয়া গঠিত।নীচের ছুরি প্রক্রিয়া কোণ ইস্পাত বেধ অনুযায়ী ফাঁক নিয়ন্ত্রণ করার জন্য নিয়ন্ত্রিত করা যেতে পারে, উচ্চ মানের কাটা নিশ্চিত করে।

4সমাপ্ত পণ্যের জন্য আনলোডিং বিভাগঃ

এই অংশটি ওয়ার্কপিস সমর্থন রোলস এবং একটি ঘোরানো সিলিন্ডার দিয়ে গঠিত। নিয়ন্ত্রণ স্টেশনের নিয়ন্ত্রণ বোতাম ব্যবহার করে,প্রক্রিয়াজাত workpieces ঘোরানো হয় এবং প্রয়োজন অনুযায়ী বাম বা ডান দিকে স্থাপন করা হয়.

5হাইড্রোলিক স্টেশন:

হাইড্রোলিক স্টেশনে একটি তেল ট্যাঙ্ক, উচ্চ এবং নিম্ন চাপ পাম্প ইউনিট, একটি শীতল, একটি প্রধান ভালভ সমাবেশ এবং বিভিন্ন অন্যান্য নিয়ন্ত্রণ ভালভ গ্রুপ রয়েছে।তার উদ্দেশ্য মেশিনের প্রতিটি তেল সিলিন্ডার জলবাহী শক্তি সরবরাহ করা হয়. কার্যকর শীতলতা নিশ্চিত করতে এবং তেলের গুণমান বজায় রাখতে শীতল সিস্টেমটি তেল শীতল প্রযুক্তি ব্যবহার করে।

6বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা একটি বৈদ্যুতিক অপারেটিং ক্যাবিনেট, একটি অপারেটিং বক্স এবং একটি ট্রলি অপারেটিং স্টেশন নিয়ে গঠিত।
(১) হোস্ট কম্পিউটারে নিয়ন্ত্রণ সফটওয়্যার রয়েছে যা প্রোগ্রামিংয়ের জন্য প্রসেসিং প্যারামিটার ইনপুট করার অনুমতি দেয়। কম্পিউটারটি সিএডি বা সিএএম সিস্টেম থেকে উত্পন্ন প্রোগ্রাম ফাইলগুলিও চিনতে পারে।
(২) সিস্টেমটি মূল নিয়ন্ত্রণ ইউনিট হিসাবে জাপানের মিটসুবিশি ইলেকট্রিক পিএলসি ব্যবহার করে, যা একটি তিন-অক্ষের সিএনসি মডিউলের সাথে একীভূত। এটি এক্স, এ এবং বি অক্ষের সার্ভোগুলির সাথে একটি অবস্থান নিয়ন্ত্রণ লুপ গঠন করে।সিস্টেমের নির্ভরযোগ্যতা উল্লেখযোগ্যভাবে উন্নত করার জন্য পিএলসি এবং সিএনসির সংহতকরণ উন্নত করা.
(৩) এক্স, এ এবং বি অক্ষের ড্রাইভগুলি উন্নত এসি ব্রাশহীন সার্ভো মোটর দ্বারা চালিত হয়, যা উচ্চ গতির, সুনির্দিষ্ট অবস্থান নিশ্চিত করে এবং কোনও রক্ষণাবেক্ষণের প্রয়োজন হয় না।
(4) নিয়ন্ত্রণ সফটওয়্যারটি মেশিনের অপারেশনকে ক্রমাগত পর্যবেক্ষণ করে। কোনও ত্রুটির ক্ষেত্রে, সমস্যাটির বিস্তারিত বিবরণ এবং ত্রুটি সমাধানের পরামর্শ দেওয়া পদক্ষেপগুলি প্রদর্শিত হয়।

এই নমুনাগুলি, যা স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ ইস্পাত টাওয়ার শিল্পের সাধারণ প্রক্রিয়াকরণ শর্তগুলি প্রতিফলিত করে, ব্যবহারকারীদের সরাসরি মান, নির্ভুলতা,এবং সরঞ্জামের কারিগরিমেশিনের পারফরম্যান্স এবং নির্দিষ্ট উৎপাদন মানদণ্ডের সাথে এর সম্মতি মূল্যায়নের জন্য তারা একটি বাস্তব মানদণ্ড হিসাবে কাজ করে।সম্ভাব্য অ্যাপ্লিকেশনের জন্য ডেটা ভিত্তিক সিদ্ধান্ত.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand harsh weather conditions and heavy loads—this equipment is essential for processing the angle steel components that form the backbone of the towersএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলিতে ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা বজায় রাখে.
