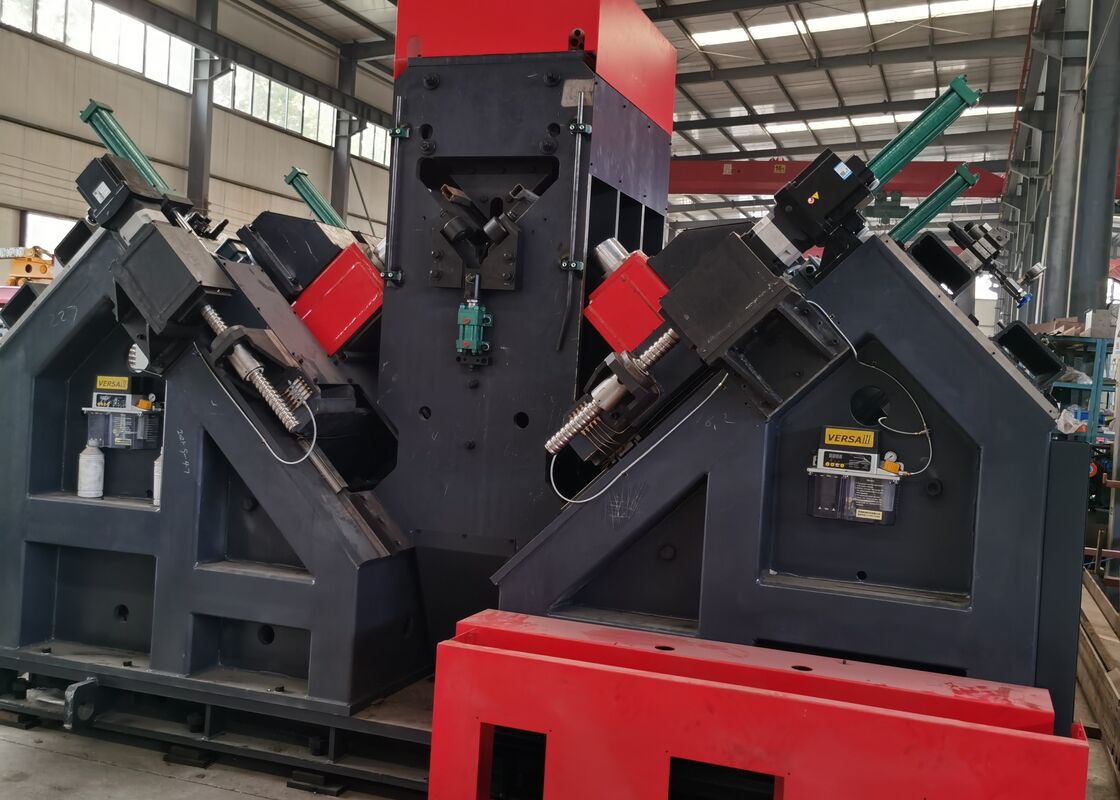

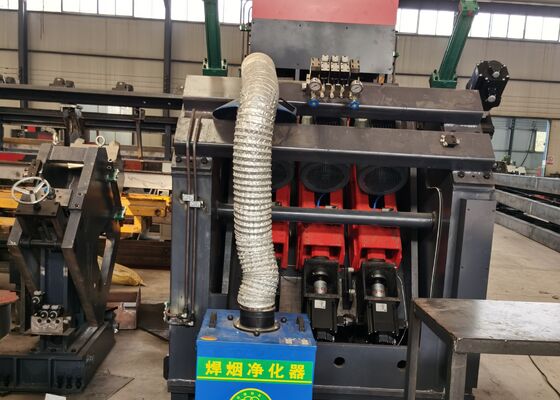

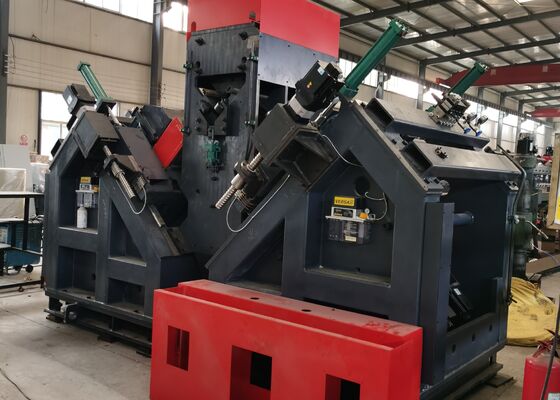

৪০মিমি ড্রিলিং ব্যাস সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং শিয়ারিং মেশিন ৩২x৭x২.৫মি সামগ্রিক মাত্রা
পণ্যের ব্যবহার:
পাওয়ার ট্রান্সমিশন টাওয়ার, টেলিযোগাযোগ কাঠামো এবং স্টিল ফ্রেমওয়ার্কগুলিতে ব্যবহৃত উপাদানগুলির চিহ্নিতকরণ এবং ড্রিলিংয়ের জন্য উৎপাদন লাইনটি ডিজাইন করা হয়েছে।
পণ্যের কাঠামোগত বৈশিষ্ট্য:
মেশিনটি প্রধানত একটি পার্শ্বীয় ফিডিং প্ল্যাটফর্ম, ওভারটার্ন ফিডিং মেকানিজম, ফিড চ্যানেল, সিএনসি ট্রলি মার্কিং সিস্টেম, টাইপিং ইউনিট, ড্রিলিং ইউনিট, প্রেসিং ইউনিট, ফিনিশড মেটেরিয়াল কনভেয়ার, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, কন্ট্রোল সিস্টেম এবং অন্যান্য সংশ্লিষ্ট উপাদান নিয়ে গঠিত।
প্রধান প্যারামিটার:
| মডেল |
JNC2532 |
| কোণের আকার (মিমি) |
100×100×10~250×250×32 |
| খালি অংশের সর্বোচ্চ দৈর্ঘ্য (মি) |
14 |
| ড্রিলিং স্পিন্ডেলের টেপার |
/ |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
φ40 |
| প্রতিটি পাশে ড্রিলের সংখ্যা (পিস) |
3 (মোট 6টি উভয় পাশে) |
| সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি (আর/মিনিট) |
ট্রান্সডুসার স্টেপলেস অ্যাডজাস্টমেন্ট |
| ড্রিলের সর্বোচ্চ কাটিং গতি (মি/মিনিট) |
/ |
| সিএনসি অক্ষ |
3 |
| পিছনের চিহ্নের পরিসীমা (মিমি) |
50-220 (স্টেপলেস) |
| সর্বোচ্চ কোণ ফিডিং গতি (মি/মিনিট) |
40 |
| চিহ্নিতকরণ বল (kN) |
1000/1200 |
| ক্যারেক্টার গ্রুপের সংখ্যা |
4 |
| প্রতিটি গ্রুপে অক্ষরের সংখ্যা |
18 |
| অক্ষরের আকার (মিমি) |
14×10×19 |
| ড্রিল বিট কুলিং সিস্টেম |
বাহ্যিক কুলিং |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
32x7x2.5 |
পণ্যের বৈশিষ্ট্য:
1. এই প্রসেসিং লাইনটি একটি ট্রান্সভার্স কনভেয়র, ওভারটার্ন কনভেয়র, ইনফীড কনভেয়র, সিএনসি ইনফীড ক্যারেজ, দুটি ড্রিলিং ইউনিট, একটি মার্কিং ইউনিট, একটি স্বয়ংক্রিয় আনলোডিং কনভেয়র, সেইসাথে সংশ্লিষ্ট হাইড্রোলিক স্টেশন এবং বৈদ্যুতিক কুলিং সিস্টেম নিয়ে গঠিত। এটি ফিডিংয়ের জন্য সিএনসি প্রযুক্তি এবং সার্ভো মোটরগুলিকে অন্তর্ভুক্ত করে, যা উচ্চ দক্ষতা এবং সামঞ্জস্যপূর্ণ ওয়ার্কপিস নির্ভুলতা নিশ্চিত করে।
2. প্রতিটি পাশে একটি ড্রিলিং ইউনিট লাগানো থাকে, প্রতিটি ইউনিট বিভিন্ন আকারের তিনটি ড্রিল ধারণ করতে সক্ষম। ড্রিলিং ইউনিটগুলিতে নির্ভুল ছিদ্রের অবস্থান নিশ্চিত করে গভীরতা সামঞ্জস্যের জন্য সিএনসি-নিয়ন্ত্রিত গতিবিধি রয়েছে।
3. সমস্ত স্পিন্ডেলের ঘূর্ণন গতি ট্রান্সডুসারের মাধ্যমে অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, যখন ফিডিং গতিগুলি গতি নিয়ন্ত্রণ ভালভের মাধ্যমে অসীমভাবে পরিবর্তনশীল। দ্রুত ফিডিং, অপারেশনাল ফিডিং এবং স্পিন্ডেলের দ্রুত প্রত্যাহারের মধ্যে রূপান্তর সম্পূর্ণ স্বয়ংক্রিয়।
4. ড্রিলিং লাইনে একটি একক মার্কিং ইউনিট রয়েছে, যা চিহ্নিতকরণের অবস্থানগুলির সহজ প্রিসেটিংয়ের অনুমতি দেয়। চিহ্নিতকরণ, ওয়ার্কপিস ক্ল্যাম্পিং এবং ড্রিলিংয়ের জন্য ইনফীড প্রক্রিয়া হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়। অপরিহার্য উপাদানগুলি শীর্ষস্থানীয় আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে সংগ্রহ করা হয়। ড্রিলগুলির আয়ুষ্কাল দীর্ঘায়িত করার জন্য একটি রিকার্কুলেটিং কুলিং সিস্টেম অন্তর্ভুক্ত করা হয়েছে।
5. চিহ্নিতকরণ এবং ড্রিলিং উভয় অপারেশনই সম্পূর্ণ স্বয়ংক্রিয়। ফিনিশড উপাদানগুলি একটি নিউম্যাটিক টার্নওভার সিস্টেমের মাধ্যমে ডিসচার্জ করা হয়, যা অপারেটরদের উপর শারীরিক চাপ কমিয়ে দেয় এবং প্রতিদ্বন্দ্বী নির্মাতাদের তুলনায় উল্লেখযোগ্য সুবিধা প্রদান করে।
6. নিয়ন্ত্রণ সিস্টেমে প্রধান কম্পিউটার, সার্ভো মোটর, পিএলসি, বাহ্যিক পর্যবেক্ষণ সুইচ এবং অন্যান্য সংশ্লিষ্ট উপাদান রয়েছে। ওয়ার্কপিসের মাত্রা প্রবেশ করে, প্রসেসিং প্রোগ্রাম স্বয়ংক্রিয়ভাবে তৈরি হয়। উপরন্তু, প্রোগ্রামটি ওয়ার্কপিস নম্বর অনুসারে সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং প্রেরণ করা যেতে পারে।
7. মেশিনিং লাইনটি উচ্চতর ডিগ্রি বেন্ডিং সহ কোণগুলির প্রক্রিয়াকরণের প্রয়োজনীয়তা পূরণের জন্য একটি সমর্থন এবং প্রেসিং মেকানিজম দিয়ে সজ্জিত।
এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে ব্যবহৃত অ্যাঙ্গেল স্টিলের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন এবং ছিদ্র প্যাটার্নের একটি বিস্তৃত বর্ণালীকে কভার করে। তারা সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের অপারেশনাল কর্মক্ষমতা দৃশ্যত মূল্যায়ন করতে সক্ষম করে, ট্রান্সমিশন লাইন টাওয়ার উৎপাদনের জন্য প্রয়োজনীয় উত্পাদন মানগুলির সাথে সরঞ্জামগুলি সম্মতিযুক্ত কিনা তা মূল্যায়ন করার জন্য স্পষ্ট এবং বাস্তবসম্মত রেফারেন্স সরবরাহ করে।
আল্ট্রা-হাই ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হয়, সেখানে এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য গুরুত্বপূর্ণ যা টাওয়ারগুলির প্রাথমিক লোড-বহনকারী কাঠামো গঠন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে, নির্ভুল মাত্রা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করে। এটি, ফলস্বরূপ, তাদের পুরো অপারেশনাল জীবন জুড়ে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা নিশ্চিত করে।
