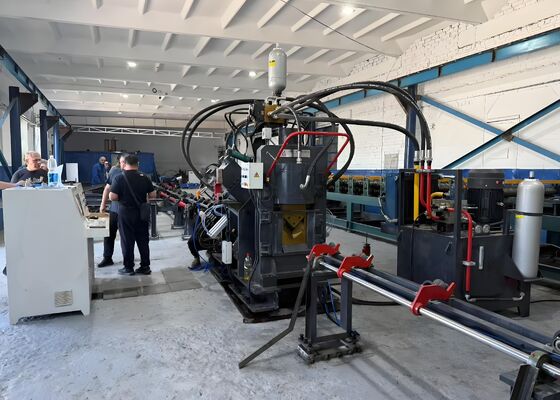

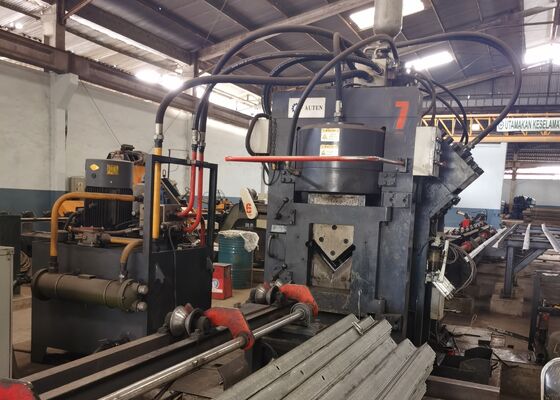

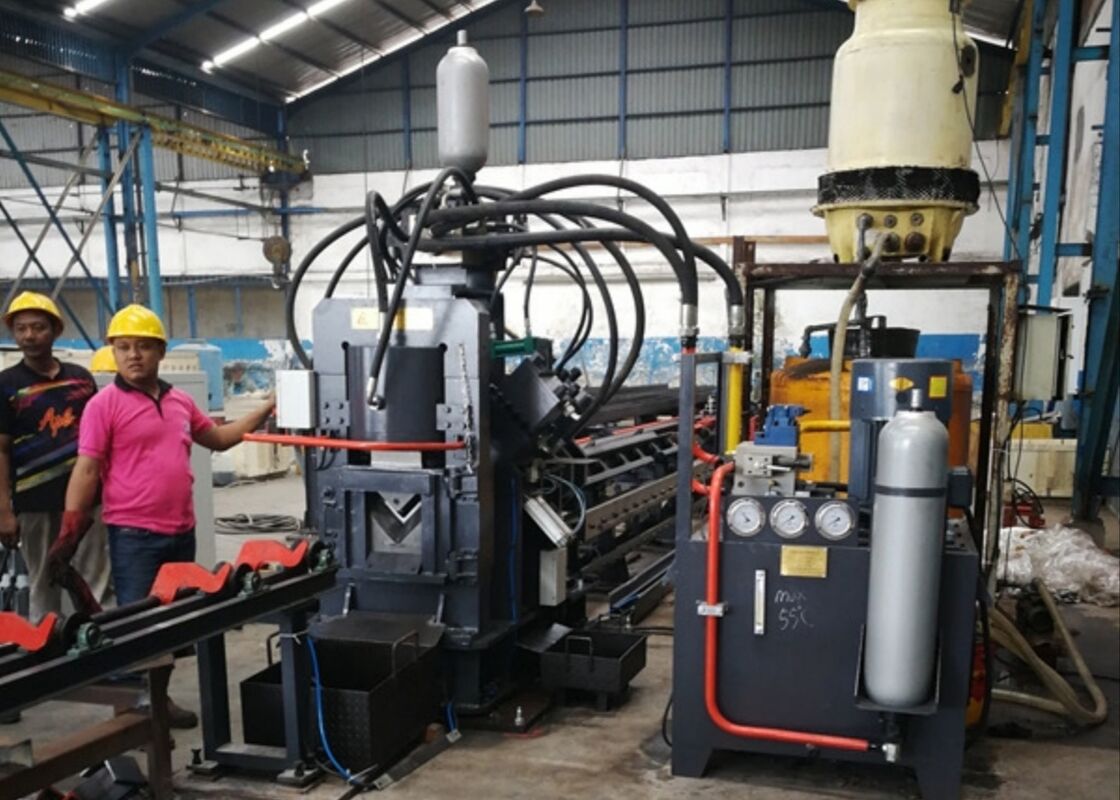

মডেল JNC1616 সিএনসি কোণ উত্পাদন সরঞ্জাম বৈদ্যুতিক শক্তি সংক্রমণ লাইন টাওয়ার

মডেল JNC1616 সিএনসি কোণ উত্পাদন সরঞ্জাম বৈদ্যুতিক শক্তি সংক্রমণ লাইন টাওয়ার

পণ্যের ভূমিকা:

এই মেশিনটি একটি স্বয়ংক্রিয় উৎপাদন লাইন যা কোণীয় ইস্পাতের চিহ্নিতকরণ, ছিদ্রকরণ (বৃত্তাকার গর্ত, ডিম্বাকৃতির গর্ত) এবং কাটিয়া দেওয়ার জন্য ডিজাইন করা হয়েছে,প্রধানত শিল্প যেমন কোণ ইস্পাত টাওয়ার উত্পাদন ব্যবহৃতইলেকট্রিক পাওয়ার ফিটিং, স্ট্রাকচারাল স্টোরেজ সলিউশন এবং ইস্পাত স্ট্রাকচার নির্মাণের মধ্যে রয়েছে।

প্রধান উপাদানঃ

এই মেশিনে প্রধানত একটি ক্রস কনভেয়র, একটি ঘোরানো লোডিং সিস্টেম, একটি ইনফিড কনভেয়র, একটি CNC ইনফিড ক্যারি, একটি punching ইউনিট, একটি চিহ্নিতকরণ ইউনিট, একটি কাটা ইউনিট, একটি আনলোড কনভেয়র,হাইড্রোলিক সহ, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম, অন্যান্য উপাদানগুলির মধ্যে।

পণ্যের পরামিতিঃ

বৈশিষ্ট্য এবং অংশ গঠিতঃ

1লোডিং সেকশন:

লোডিং সিস্টেম প্রধানত একটি অনুভূমিক পরিবহন টেবিল এবং একটি ঘূর্ণন লোডিং ইউনিট গঠিত।
(1) অনুভূমিক পরিবহন টেবিলটি চক্র এবং চেইন দ্বারা চালিত হয়, যা শিফট ব্লক দিয়ে সজ্জিত তিনটি চেইনের সিঙ্ক্রোনাইজেশন নিশ্চিত করে।এই প্রক্রিয়া কোণ ইস্পাত পরিবহন সময় স্থিতিশীল এবং কম শব্দ অপারেশন নিশ্চিত.
(২) ঘোরানো লোডিং ইউনিটটিও চক্র এবং চেইনের দ্বারা চালিত হয়, একটি দীর্ঘ শ্যাফ্ট এবং একটি কাস্টম কাপলিং ব্যবহার করে পুনরুদ্ধারের পাখির সাথে তিনটি ঘোরানো বাহু সিঙ্ক্রোনাইজেশন অর্জন করতে।এই সিস্টেমের প্রাথমিক ফাংশন উপাদান টেবিলের খাঁজ থেকে ফিডিং চ্যানেল থেকে কোণ ইস্পাত স্থানান্তর করা হয়.

2খাওয়ানো বিভাগঃ

ফিডিং সিস্টেমটি মূলত ফিডিং চ্যানেল এবং সিএনসি ট্রলি ইউনিট নিয়ে গঠিত।
(1) ফিডিং চ্যানেলটি কন্ট্রোল রোলার, ব্র্যাকেট, ট্রান্সমিশন র্যাক এবং চলমান রেসওয়েগুলি নিয়ে গঠিত।
(2) খাওয়ানোর ট্রলি চলন্ত শরীর, clamper, clamping সিলিন্ডার, সুইং সিলিন্ডার, servo মোটর, এবং এনকোডার অন্তর্ভুক্ত। অপারেশন সময়,খাওয়ানো ট্রলি সমতল এবং খাওয়ানো চ্যানেলে ড্রাইভ র্যাক পাশের গাইড রেল বরাবর সরানো, কম্পিউটারের নির্দেশাবলী অনুসরণ করে ক্ল্যাম্পার দিয়ে।

3মেশিনের প্রধান উপাদানঃ

প্রাথমিক সিস্টেমটিতে কোণ স্টিল প্রেসিং ইউনিট, মার্কিং ইউনিট, পাঞ্চিং ইউনিট এবং শেয়ারিং ইউনিট রয়েছে।
(1) প্রেসিং ইউনিটের প্রধান কাজ হল কোণ স্টিলের উপর চাপ প্রয়োগ করা যাতে কোনও বিচ্যুতি রোধ করা যায়, যার ফলে সম্ভাব্য নির্ভুলতার ত্রুটিগুলি নির্মূল করা যায়।
(২) চিহ্নিতকরণ ইউনিটটি চারটি অক্ষরের বাক্সের মধ্যে অবস্থানের বিনিময় করার জন্য ডিজাইন করা হয়েছে। কম্পিউটারের নির্দেশাবলীর ভিত্তিতে,এটি অঙ্কন অনুযায়ী নির্দিষ্ট অবস্থানে কোণ ইস্পাত চিহ্নিতঅতিরিক্তভাবে, একটি ম্যানুয়াল সমন্বয় প্রক্রিয়া অন্তর্ভুক্ত করা হয় যাতে চরিত্রের মাথাটি সহজেই পুনরায় স্থাপন করা যায়, বিভিন্ন কোণ স্টিলের স্পেসিফিকেশনের সাথে সামঞ্জস্যতা নিশ্চিত করে।
(৩) প্যান্সিং ইউনিটটি তিনটি ভিন্ন স্পেসিফিকেশনের প্যান্সিংয়ের সাথে সজ্জিত, প্রতিটি প্যান্সিংয়ে একটি বায়ু সিলিন্ডার রয়েছে।প্রতিটি বায়ু সিলিন্ডার পিস্টন রড একটি কুশন ব্লক দিয়ে সজ্জিত করা হয়কম্পিউটারের নির্দেশাবলী অনুসরণ করে, উপযুক্ত পাঞ্চ স্বয়ংক্রিয়ভাবে নির্বাচন করা হয়,যা সংশ্লিষ্ট বায়ু সিলিন্ডারকে নির্ধারিত কুশন ব্লকটি ঠেলে দিতে প্ররোচিত করে, যার ফলে পাঞ্চ নির্বাচন প্রক্রিয়া সম্ভব হয়।
(4) কাঁচি ইউনিট একটি ফ্রেম টাইপ কাঠামো, একটি কাঁচি সিলিন্ডার, একটি উপরের ব্লেড প্রক্রিয়া, এবং একটি নিম্ন ব্লেড প্রক্রিয়া গঠিত।নিম্ন ফলক যন্ত্রপাতি বিভিন্ন কোণ ইস্পাত বেধ আবাসন জন্য নিয়মিত হয়, সর্বোত্তম কাটিয়া মান নিশ্চিত।

4. সমাপ্ত পণ্যের নিষ্কাশনঃ
সিস্টেমটি একটি ওয়ার্কপিস সমর্থন রোলার এবং একটি ঘূর্ণনশীল সিলিন্ডার নিয়ে গঠিত।প্রক্রিয়াজাত workpiece ঘোরানো হয় এবং বাম বা ডান দিকে অবস্থিত হয়.

5হাইড্রোলিক স্টেশন:
হাইড্রোলিক স্টেশন একটি তেল ট্যাংক, উচ্চ চাপ এবং নিম্ন চাপ পাম্প সেট, একটি শীতল, একটি প্রধান ভালভ সমাবেশ, এবং অন্যান্য নিয়ন্ত্রণ ভালভ সমাবেশ গঠিত।এর প্রধান ফাংশন মেশিনের জলবাহী সিলিন্ডার শক্তি সরবরাহ করা হয়তেলের তাপমাত্রা নিয়ন্ত্রণ এবং শীতল কার্যকারিতা নিশ্চিত করার জন্য শীতল সিস্টেমটি তেল শীতল প্রযুক্তি ব্যবহার করে।

6বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, একটি অপারেশন বক্স এবং একটি মোবাইল অপারেশন স্টেশন নিয়ে গঠিত।

(১) হোস্ট কম্পিউটারে নিয়ন্ত্রণ সফটওয়্যার রয়েছে, যা প্রোগ্রামিংয়ের জন্য প্রসেসিং প্যারামিটার ইনপুট করতে সক্ষম করে।কম্পিউটার এছাড়াও CAD বা CAM সিস্টেম দ্বারা উত্পন্ন প্রোগ্রামিং ফাইল স্বীকৃতি সক্ষম.

(২) এই সিস্টেমে মূল নিয়ন্ত্রণ ইউনিট হিসাবে জাপানের মিটসুবিশি পিএলসি ব্যবহার করা হয়, যা একটি তিন-অক্ষের সিএনসি মডিউলের সাথে একীভূত। এই কনফিগারেশনটি এক্স, এ,এবং B অক্ষ সার্ভো, যার ফলে পিএলসি এবং সিএনসির নিরবচ্ছিন্ন সংহতকরণ নিশ্চিত হয়, সিস্টেমের নির্ভরযোগ্যতা উল্লেখযোগ্যভাবে বৃদ্ধি পায়।

(3) এক্স, এ এবং বি অক্ষের ড্রাইভ সিস্টেমটি উন্নত এসি ব্রাশহীন সার্ভো মোটর ব্যবহার করে, দ্রুত, সুনির্দিষ্ট অবস্থান নিশ্চিত করে এবং কোনও রক্ষণাবেক্ষণের প্রয়োজন হয় না।

(4) নিয়ন্ত্রণ সফটওয়্যারটি মেশিনের অপারেশনকে ক্রমাগত পর্যবেক্ষণ করে।সমস্যাটির কারণ এবং প্রস্তাবিত সংশোধনমূলক পদক্ষেপ সহ.

এই নমুনাগুলি, স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ স্টিল টাওয়ার সেক্টরের সাধারণ প্রক্রিয়াকরণের শর্তগুলি প্রতিফলিত করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির গুণমান, নির্ভুলতা,এবং কারুশিল্প. তারা সরঞ্জামগুলির কর্মক্ষমতা এবং সংজ্ঞায়িত উত্পাদন মানগুলির সাথে এর সম্মতি মূল্যায়নের জন্য একটি বাস্তব মানদণ্ড হিসাবে কাজ করে, এইভাবে অবহিত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলি মারাত্মক আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোডের শিকার হয়,এই সরঞ্জাম কোণ ইস্পাত উপাদান যে টাওয়ারের কোর কাঠামো গঠন প্রক্রিয়াকরণের জন্য অপরিহার্যএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন পরিচালনা করে,সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং অখণ্ডতা বজায় রাখে.
