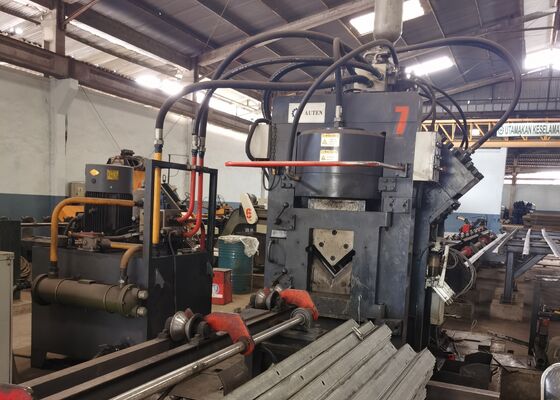

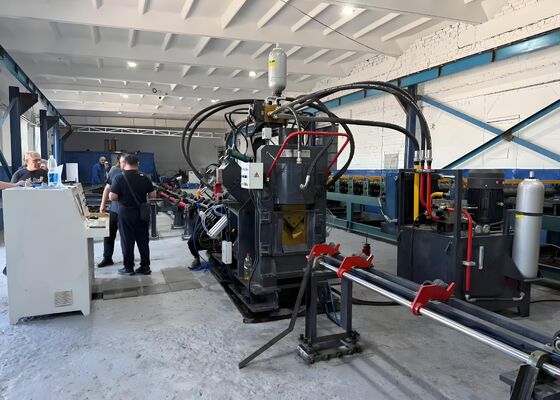

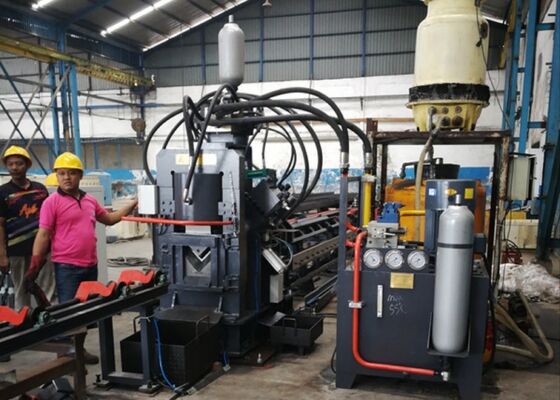

80m/Min Max Feeding Speed CNC Punching Cutting Machine For Angle Steel Industry (কোণ ইস্পাত শিল্পের জন্য সিএনসি পাঞ্চিং কাটিং মেশিন)

80m/Min Max Feeding Speed CNC Punching Cutting Machine For Angle Steel Industry (কোণ ইস্পাত শিল্পের জন্য সিএনসি পাঞ্চিং কাটিং মেশিন)

পণ্যের ভূমিকা:

এই যন্ত্রপাতি একক মেশিন দিয়ে কোণ স্টীল, চ্যানেল স্টীল, এবং প্লেট জন্য punching, টাইপিং, এবং shearing ফাংশন একত্রিত করে।এই তিন ধরনের ধাতু উপকরণ তিনটি পৃথক অপারেশন সঞ্চালিত করা যেতে পারে.

মেশিনের কাঠামোঃ

এই উত্পাদন লাইনটি ছয়টি উপাদান নিয়ে গঠিতঃ ওয়ার্কপিস লোডিং বিভাগ, খাওয়ানো বিভাগ, প্রধান মেশিন, সমাপ্ত ওয়ার্কপিস আনলোডিং বিভাগ, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা,এবং হাইড্রোলিক পাওয়ার ইউনিট.

পণ্যের পরামিতিঃ

বৈশিষ্ট্য এবং অংশ গঠিতঃ

1খাওয়ানো বিভাগ

খাওয়ানোর অংশটি একটি খাওয়ানোর চ্যানেল এবং একটি সিএনসি খাওয়ানোর কার্ট নিয়ে গঠিত।

খাওয়ানোর চ্যানেলঃ এর মধ্যে একটি কনভেয়র রোলার, সমর্থন ক্রেট, একটি ফ্রেম, সুনির্দিষ্ট রৈখিক গাইডওয়ে এবং পার্শ্বীয় অবস্থান চাকা অন্তর্ভুক্ত।

সিএনসি ফিডিং কার্টঃ এটিতে একটি সার্ভো মোটর, ড্রাইভ গিয়ার, সিঙ্ক্রোনাইজেশন বেল্ট, কার্ট ফ্রেম, ক্ল্যাম্পিং রড এবং ক্ল্যাম্পিং চোয়াল রয়েছে।

ওয়ার্কপিসটি প্রথমে ম্যানুয়ালি ক্ল্যাম্পে স্থাপন করা হয় এবং ফিডিং ক্ল্যাম্পটি তারপর সার্ভো মোটর দ্বারা স্বয়ংক্রিয়ভাবে প্রধান মেশিনের কাছে অগ্রসর হয়,নিয়ন্ত্রণ ব্যবস্থা দ্বারা প্রদত্ত নির্দেশাবলী অনুযায়ী.

2প্রধান মেশিন

এই উপাদানটি একটি প্রেসিং ইউনিট, টাইপিং ইউনিট, সমর্থন ইউনিট, সাইড প্যান্সিং ইউনিট এবং কাঁচি ইউনিট নিয়ে গঠিত।

প্রেসিং ইউনিটঃ এটি ওয়ার্কপিসকে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে, কোনও বিচ্যুতি রোধ করতে এবং পাঞ্চিং এবং শিয়ারিংয়ের সময় উত্পন্ন শক্তিগুলিকে প্রতিহত করতে।

টাইপিং ইউনিটঃ এটিতে একটি স্থায়ী মেশিন বেস, একটি তেল সিলিন্ডার রয়েছে যা বেসটি সরিয়ে দেয়, একটি হাইড্রোলিক পাওয়ার হেড সিলিন্ডার,একটি চার-পজিশন সিলিন্ডার যা চারটি অক্ষর বাক্সের রূপান্তরকে সহজ করে তোলে, এবং একটি ম্যানুয়াল সমন্বয় যন্ত্র।

সমর্থন ইউনিটঃ উপাদান খাওয়ানোর সময় সমর্থন ইউনিটটি কোণ স্টিলের নীচের ব্লেডকে আঘাত করা থেকে বিরত রাখতে punching এবং টাইপিং ইউনিটগুলির চেয়ে উচ্চতর অবস্থানে অবস্থিত।সমর্থন ইউনিট টাইপিং মান নিশ্চিত করার জন্য lowers, পাঞ্চিং, এবং shearing.

Punching Unit: এই ইউনিটে প্রতিটি পাশে তিনটি punching অবস্থান রয়েছে। প্রতিটি অবস্থান গ্রাহকের স্পেসিফিকেশন অনুযায়ী বিভিন্ন ব্যাসের punching মাথা দিয়ে সজ্জিত করা যেতে পারে।punching অবস্থান একটি বল স্ক্রু এবং বর্গক্ষেত্র রেল মাধ্যমে একটি servo মোটর দ্বারা চালিত হয়, অবস্থান নির্ধারণে উচ্চ নির্ভুলতা নিশ্চিত করে।

শেয়ারিং ইউনিটঃ এই ইউনিটটি একটি ফ্রেম, হাইড্রোলিক পাওয়ার সিলিন্ডার, উপরের ছুরি বাক্স, নীচের ছুরি বাক্স, ট্রান্সলেশন প্রক্রিয়া, প্রেসিং উপাদান এবং উপাদান হ্যান্ডলিং সিস্টেম নিয়ে গঠিত।মেশিন কোণ ইস্পাত কাটা করতে সক্ষম, চ্যানেল স্টিল, এবং প্লেট বিভিন্ন কনফিগারেশনের সাথে কাটা dies প্রতিস্থাপন করে।

ফিডিং সিস্টেমটি কোণ স্টিলের নীচের ব্লেডের সাথে যোগাযোগ রোধ করার জন্য ডিজাইন করা হয়েছে। সংশ্লিষ্ট ছাঁচগুলি পরিবর্তন করে তিনটি পৃথক প্রোফাইল কাটা সম্ভব।

3. সমাপ্ত ওয়ার্কপিস আনলোডিং ইউনিট

এই ইউনিট একটি workpiece সমর্থন রোলার এবং সমর্থন খাদ গঠিত।

বোতাম টিপে, গ্রাহকের চাহিদার উপর নির্ভর করে কাজের টুকরাটি বাম বা ডান দিকে বহিষ্কার করা যেতে পারে।

4হাইড্রোলিক পাওয়ার সেকশন
এই মেশিনটি একটি স্বতন্ত্র হাইড্রোলিক স্টেশন ব্যবহার করে, রক্ষণাবেক্ষণ সহজতর করে তোলে। পাইপ সংযোগগুলি ফেরুল টাইপ ফিটিং ব্যবহার করে তৈরি করা হয়, কার্যকরভাবে জয়েন্ট ফুটো হওয়ার ঝুঁকি দূর করে।জলবাহী ভালভ একটি ভালভ ব্লক মাধ্যমে একত্রিত করা হয়, উভয় প্লেট ভালভ এবং কার্টিজ ভালভ একযোগে ব্যবহার করে। পাইপিং কম্প্যাক্টভাবে সাজানো হয়, পাইপলাইন ক্ষতির সর্বনিম্ন সঙ্গে একটি আরো দক্ষ জলবাহী সিস্টেম নিশ্চিত,এভাবে সামগ্রিক সিস্টেম কর্মক্ষমতা অপ্টিমাইজ.

5বৈদ্যুতিক নিয়ন্ত্রণ
মেশিনের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাটি উভয়ই উন্নত এবং যৌক্তিকভাবে ডিজাইন করা হয়েছে, একটি ব্যবহারকারী-বান্ধব প্রোগ্রামিং ইন্টারফেসের সাথে যা শিখতে এবং পরিচালনা করা সহজ।নিয়ন্ত্রণ সফটওয়্যারটি মেশিনের অপারেশনকে ক্রমাগত পর্যবেক্ষণ করে. একটি ত্রুটির ক্ষেত্রে, সিআরটি স্ক্রিন ত্রুটির কারণ সম্পর্কে বিস্তারিত তথ্য প্রদান করে এবং সংশোধনমূলক পদক্ষেপের জন্য নির্দেশাবলী প্রদান করে।

এই নমুনাগুলি, স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ স্টিল টাওয়ার শিল্পে প্রচলিত প্রচলিত প্রক্রিয়াজাতকরণের শর্তগুলি উপস্থাপন করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির গুণমান মূল্যায়ন করতে দেয়।নির্ভুলতাতারা সরঞ্জামগুলির কর্মক্ষমতা এবং প্রতিষ্ঠিত উত্পাদন মানগুলির সাথে এর সম্মতি মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স হিসাবে কাজ করে, এইভাবে অবহিত,ভবিষ্যতের অ্যাপ্লিকেশনের জন্য ডেটা-সমর্থিত সিদ্ধান্ত.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and heavy loads—this equipment is crucial for processing the angle steel components that constitute the tower’s primary frameworkএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সঠিক মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারের সামগ্রিক স্থিতিশীলতা বজায় রাখে.
