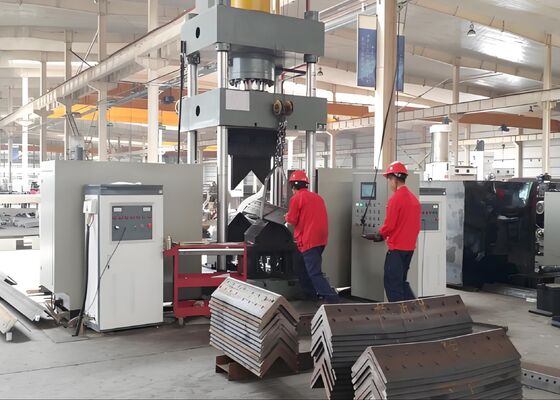

টেলিকম টাওয়ার উৎপাদন শিল্প সিএনসি অ্যাঙ্গেল বেন্ডিং লাইন ট্রান্সমিশন লাইন টাওয়ার ফ্যাব্রিকেশন
পণ্যের পরিচিতি:
এই সিএনসি থার্মাল বেন্ডিং সিস্টেমটি অ্যাঙ্গেল স্টিল প্রোফাইল এবং ফ্ল্যাট মেটাল শীটগুলির নির্ভুল বেন্ডিং নিশ্চিত করার জন্য কারখানার মধ্যে দক্ষতার সাথে তৈরি এবং পুঙ্খানুপুঙ্খভাবে পরীক্ষা করা হয়েছে। এটি কাঠামোগত ইস্পাত ফ্যাব্রিকেশন, যান্ত্রিক উপাদান উত্পাদন এবং স্থাপত্য ধাতব কাজের মতো শিল্পের কঠোর উৎপাদন চাহিদা পূরণের জন্য নির্ভুলভাবে তৈরি করা হয়েছে। ব্যতিক্রমী ফর্মিং নির্ভুলতা এবং নির্ভরযোগ্য অপারেশনাল ধারাবাহিকতার সাথে, এই সিস্টেমটি নিশ্চিত করে যে বাঁকানো অ্যাঙ্গেল স্টিল এবং মেটাল প্যানেলগুলি পরবর্তী ডাউনস্ট্রিম উত্পাদন প্রক্রিয়াগুলিতে মসৃণ অগ্রগতি নিশ্চিত করে সঠিক মাত্রিক এবং কাঠামোগত প্রয়োজনীয়তা পূরণ করে।
পণ্যের প্যারামিটার:
| মডেল |
HQ250-700 |
HQ360-900 |
| তেল ট্যাঙ্কের চাপ (kN) |
1600 |
3150 |
| বাইরের দ্বিপাক্ষিক বেন্ডিং আকার (হিল আপ) (মিমি) |
L80*7~L250*32 |
L80*7~L360*40 |
| কোণগুলির জন্য বাইরের দ্বিপাক্ষিক বেন্ডিং ডিগ্রি (°) |
30° |
30° |
| অ্যাঙ্গেল স্টিল ফরোয়ার্ড সিঙ্গেল বেন্ডিং রেঞ্জ (মিমি) |
L80*7~L200*20 |
L100*10~L300*30 |
| অ্যাঙ্গেল স্টিল ফরোয়ার্ড সিঙ্গেল বেন্ডিং ডিগ্রি (°) |
20° |
20° |
| বেন্ডিং প্লেট পুরুত্ব (মিমি) |
2~16 |
2~20 |
| বেন্ডিং প্লেট প্রস্থ (মিমি) |
700 |
900 |
| প্লেটগুলির জন্য বেন্ডিং ডিগ্রি (°) |
90° |
90° |
| অ্যাঙ্গেল খোলা ও বন্ধ করার পরিসীমা (মিমি) |
L80*7~L200*16 |
L100*10~L300*30 |
| অ্যাঙ্গেল খোলা ও বন্ধ করার ডিগ্রি (°) |
16° |
16° |
| তেল ট্যাঙ্কের স্ট্রোক (মিমি) |
800 |
950 |
| সর্বোচ্চ খোলার উচ্চতা (মিমি) |
1300 |
1400 |
| মোটর পাওয়ার (kW) |
15 |
22 |
| হিটিং পাওয়ার (kW) |
60*2 |
120*2 |
| সিএনসি অক্ষ |
3 |
3 |
| তেল ট্যাঙ্কের ধারণক্ষমতা (লিটার) |
630 |
720 |
| সামগ্রিক আকার (মি) |
3.5x4.5x4.1 |
4.2x4.5x4.1 |
পণ্যের বৈশিষ্ট্য:
1. সিস্টেমটি একটি কম্পিউটারাইজড নিউমেরিক্যাল কন্ট্রোল (সিএনসি) প্রোগ্রামেবল লজিক কন্ট্রোলার (পিএলসি) দিয়ে সজ্জিত এবং একটি ব্যবহারকারী-বান্ধব টাচস্ক্রিন ইন্টারফেস বৈশিষ্ট্যযুক্ত, যা কার্যকর ডেটা ইনপুট এবং অপারেশনাল প্যারামিটারগুলির রিয়েল-টাইম পর্যবেক্ষণের সুবিধা প্রদান করে। এই কনফিগারেশন স্ট্যান্ডার্ড অপারেশনাল পদ্ধতির জন্য একটি মসৃণ এবং স্বজ্ঞাত অভিজ্ঞতা নিশ্চিত করে।
2. মেশিনটি অত্যাধুনিক বুদ্ধিমান আল্ট্রাসনিক ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং প্রযুক্তিকে একীভূত করে, যা উৎপাদন দক্ষতা বৃদ্ধি করে, উত্পাদন ব্যয় হ্রাস করে এবং সুবিধার পরিবেশ সুরক্ষা মান এবং নিয়ন্ত্রক প্রয়োজনীয়তাগুলির সম্পূর্ণ আনুগত্য নিশ্চিত করে।
3. একটি ব্যাপক, অল-ইন-ওয়ান সমাধান হিসাবে, এই সরঞ্জামটি অতিরিক্ত সরঞ্জাম বা ছাঁচ সমন্বয়ের প্রয়োজনীয়তা দূর করে, যার ফলে পুরো উত্পাদন সেটআপ প্রক্রিয়াটিকে সুগম এবং অপ্টিমাইজ করা হয়।
4. কম্পিউটারাইজড নিউমেরিক্যাল কন্ট্রোল (সিএনসি) প্রযুক্তির একীকরণের মাধ্যমে, এই সিস্টেমটি ওয়ার্কপিসগুলির নির্ভুল বেন্ডিং নিশ্চিত করে, ধারাবাহিকভাবে কঠোর পণ্যের গুণমানের মান বজায় রাখে এবং একই সাথে সামগ্রিক উত্পাদন দক্ষতা উন্নত করে।
5. সরঞ্জামটি একটি সম্পূর্ণ সমন্বিত হাইড্রোলিক সিস্টেম এবং একটি উন্নত বৈদ্যুতিক নিয়ন্ত্রণ ইউনিট দিয়ে সজ্জিত, যা একটি পরিশীলিত কনফিগারেশন সরবরাহ করে যা স্বজ্ঞাত, ব্যবহারকারী-বান্ধব অপারেশন, নির্ভরযোগ্য এবং নিরাপদ কর্মক্ষমতা নিশ্চিত করে এবং উচ্চ-ভলিউম উত্পাদনের চাহিদা পূরণের ক্ষমতা রাখে।
6. কোল্ড-প্রেসিং প্রযুক্তি L100×L100×10 (মিমি) পর্যন্ত মাত্রা সহ অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য পুরোপুরি উপযুক্ত, যদি প্রয়োজনীয় বেন্ডিং কোণ 5 ডিগ্রীর বেশি না হয়।
7. কোল্ড-প্রেসিং অপারেশনের জন্য স্ট্যান্ডার্ড সাইকেল সময় প্রতি ওয়ার্কপিস 10 সেকেন্ড, যেখানে থার্মাল প্রসেসিং সাইকেল প্রতি ইউনিট 120 সেকেন্ড স্থায়ী হয় (প্রক্রিয়াকৃত উপাদানগুলির উপাদান গ্রেড এবং মাত্রিক স্পেসিফিকেশন সাপেক্ষে)। অধিকন্তু, 800 ডিগ্রি সেলসিয়াস (লাল-গরম পর্যায়) তাপমাত্রায় পৌঁছানোর পরেই উত্পাদন শুরু হয়, যেখানে উপাদান প্রকার এবং প্রয়োজনীয় বেন্ডিং কোণ সহনশীলতার উপর ভিত্তি করে প্রক্রিয়া প্যারামিটারগুলি যত্ন সহকারে সংজ্ঞায়িত করা হয়।
8. থার্মাল ট্রিটমেন্ট পর্যায়ে, একবার প্রক্রিয়া প্যারামিটারগুলি সেট হয়ে গেলে, অপারেটররা স্টার্ট বোতাম টিপে বা ফুট প্যাডেল সুইচ সক্রিয় করে স্বয়ংক্রিয় অপারেশন সিকোয়েন্স শুরু করতে পারে। এই সিকোয়েন্সটি পূর্ব-সংজ্ঞায়িত ধাপগুলির একটি সিরিজ অনুসরণ করে, যার মধ্যে রয়েছে হিটিং ফিড, থার্মাল এনার্জি প্রয়োগ, সমাপ্তির পরে হিটিং উপাদানগুলির প্রত্যাহার, ওয়ার্কপিসের ক্ল্যাম্পিং এবং কম্প্রেসিং, র্যাম লিফটিং এবং অবশেষে, প্রক্রিয়াকৃত ওয়ার্কপিসের আনলোডিং এবং পুনরুদ্ধার।
9. সমন্বিত থার্মাল প্রসেসিং এবং কোল্ড-প্রেসিং মোডে, একবার প্রক্রিয়া প্যারামিটারগুলি কনফিগার হয়ে গেলে, কোল্ড-প্রেসিং অপারেশনগুলি বিলম্ব ছাড়াই শুরু হতে পারে। প্রেসার র্যামকে তার হোম পজিশনে ফিরে আসার প্রয়োজন নেই; পরিবর্তে, নিম্ন প্রেসিং ডাই 100 মিমি ক্লিয়ারেন্স তৈরি করতে উত্থাপিত হয়, যা ওয়ার্কপিসের সহজ অপসারণের অনুমতি দেয়। এই সুগম অপারেশনাল প্রবাহ সামগ্রিক প্রক্রিয়া দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
এই পরীক্ষা নমুনাগুলি, অ্যাঙ্গেল স্টিল পাঞ্চিং, কাটিং এবং মার্কিং মেশিনের উত্পাদন লাইন থেকে প্রাপ্ত, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পে সাধারণত ব্যবহৃত স্ট্যান্ডার্ড স্পেসিফিকেশন এবং প্রসেসিং প্যারামিটারগুলি মেনে চলে। তারা ব্যবহারকারীদের সরঞ্জামগুলির প্রসেসিং গুণমান, নির্ভুলতা এবং কারুকার্য মূল্যায়ন করার জন্য একটি স্পষ্ট মান সরবরাহ করে—গুরুত্বপূর্ণ কর্মক্ষমতা মেট্রিক যা অ্যাঙ্গেল স্টিল টাওয়ার উত্পাদনের কঠোর অপারেশনাল চাহিদা পূরণের জন্য সরঞ্জামগুলির ক্ষমতা প্রদর্শন করে।
আল্ট্রা-হাই ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইনগুলির নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য কাঠামোগত লোডের শিকার হয়, এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির মূল লোড-বহনকারী কাঠামো গঠন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ধারাবাহিকভাবে ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে, যা উন্নত নির্ভুলতা এবং অসামান্য কাঠামোগত অখণ্ডতা নিশ্চিত করে। এই প্রক্রিয়াটি ট্রান্সমিশন টাওয়ারগুলির সামগ্রিক স্থায়িত্বকে উল্লেখযোগ্যভাবে উন্নত করে, যা ইউএইচভি পাওয়ার ট্রান্সমিশন সিস্টেমগুলির নির্ভরযোগ্য এবং নিরবচ্ছিন্ন অপারেশনের জন্য অপরিহার্য।
