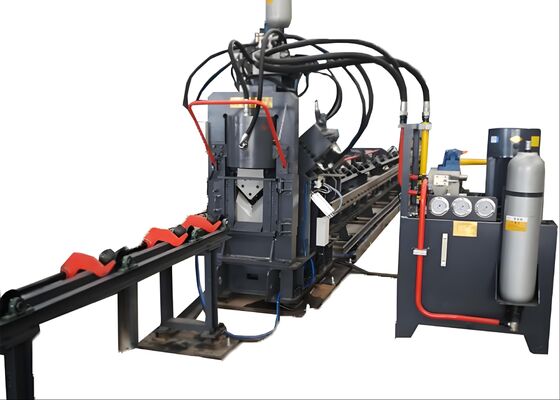

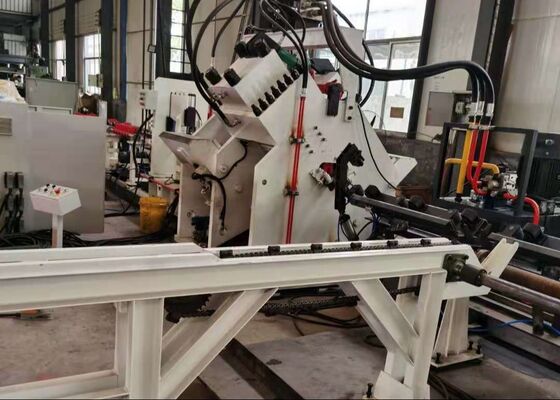

2200/4300KN কাটিয়া শক্তি সিএনসি কোণ ইস্পাত ধাতু শীট punch কাটা মেশিন লাইন মডেল JNC2020

2200/4300KN কাটিয়া শক্তি সিএনসি কোণ ইস্পাত ধাতু শীট punch কাটা মেশিন লাইন মডেল JNC2020

পণ্যের ভূমিকা:

এই মেশিন একটি বহুমুখী ডিভাইস যা কোণ স্টীল, চ্যানেল স্টীল এবং প্লেট জন্য punching, চিহ্নিতকরণ, এবং shearing ফাংশন একত্রিত করে।তিনটি অপারেশন তিনটি ভিন্ন ধরনের ধাতু উপকরণ উপর সঞ্চালিত করা যেতে পারে.

মেশিনের কাঠামোঃ

এই উত্পাদন লাইনটি ছয়টি মূল উপাদান নিয়ে গঠিতঃ ওয়ার্কপিস লোডিং বিভাগ, খাওয়ানো বিভাগ, প্রধান মেশিন, সমাপ্ত ওয়ার্কপিস আনলোডিং বিভাগ, বৈদ্যুতিক নিয়ন্ত্রণ বিভাগ,এবং হাইড্রোলিক পাওয়ার ইউনিট.

পণ্যের পরামিতিঃ

বৈশিষ্ট্য এবং অংশ গঠিতঃ

1খাওয়ানো বিভাগ

খাওয়ানোর অংশটি একটি খাওয়ানোর চ্যানেল এবং একটি সিএনসি খাওয়ানোর ট্রলি নিয়ে গঠিত।

ফিডিং চ্যানেলঃ এর মধ্যে কনভেয়র রোলার, ব্র্যাকেট, র্যাক, সুনির্দিষ্ট রৈখিক গাইড এবং পার্শ্বীয় পজিশনিং হুইল অন্তর্ভুক্ত রয়েছে।

সিএনসি ফিডিং ট্রলিঃ একটি সার্ভো মোটর, চালিত গিয়ার, সিঙ্ক্রোনাইজেশন বেল্ট, ফিডিং ট্রলি ফ্রেম, ক্ল্যাম্পিং রড এবং ক্ল্যাম্পিং আঙ্গুল দিয়ে গঠিত।

ওয়ার্কপিসটি প্রাথমিকভাবে ম্যানুয়ালি ক্ল্যাম্পে স্থাপন করা হয় এবং ফিডিং ক্ল্যাম্পটি তারপর সার্ভো মোটর দ্বারা স্বয়ংক্রিয়ভাবে পাঞ্চিং এবং শিয়ারিংয়ের জন্য প্রধান মেশিনে স্থানান্তরিত হয়,কম্পিউটার দ্বারা প্রদত্ত নির্দেশাবলী অনুসরণ.

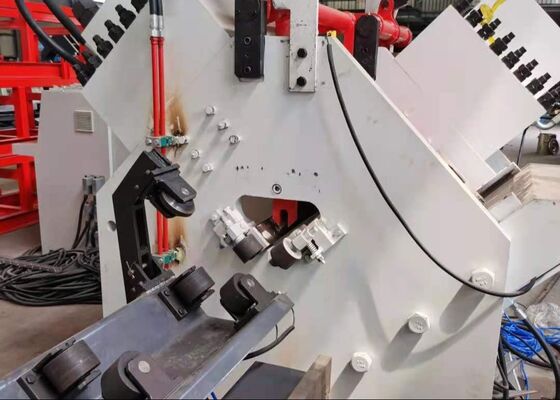

2. হোস্ট মেশিন

এই বিভাগে প্রেসিং ইউনিট, টাইপিং ইউনিট, সাপোর্টিং ইউনিট, সাইড পাঞ্চিং ইউনিট এবং শিয়ারিং ইউনিট রয়েছে।

প্রেসিং ইউনিটঃ এই ইউনিটটি ওয়ার্কপিসকে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে, যে কোনও বিচ্যুতি রোধ করে, এবং punching এবং shearing অপারেশন চলাকালীন উত্পন্ন শক্তি সহ্য করতে।

টাইপিং ইউনিটঃ টাইপিং ইউনিট একটি স্থায়ী মেশিন বেস, একটি তেল সিলিন্ডার যা বেসটি সরিয়ে দেয়, একটি জলবাহী পাওয়ার হেড সিলিন্ডার,একটি চার-পজিশন সিলিন্ডার যা চারটি অক্ষর বাক্সের পুনরায় অবস্থানের সুবিধার্থে, এবং একটি ম্যানুয়াল সমন্বয় যন্ত্র।

সমর্থন ইউনিটঃ উপাদান খাওয়ানোর সময় সমর্থন ইউনিটটি কোণ স্টিলের নীচের ব্লেডকে আঘাত করা থেকে রোধ করার জন্য punching এবং টাইপিং ইউনিটগুলির চেয়ে উচ্চতর অবস্থানে অবস্থিত।সমর্থনকারী ইউনিটটি টাইপিংয়ের গুণমান নিশ্চিত করার জন্য punching এবং টাইপিং ইউনিটগুলির নীচে নামানো হয়, পাঞ্চিং, এবং কাঁচা অপারেশন।

Punching Unit: এই ইউনিটে প্রতিটি পাশে তিনটি punching অবস্থান রয়েছে। প্রতিটি অবস্থানে গ্রাহকের স্পেসিফিকেশন অনুযায়ী বিভিন্ন ব্যাসের punching মাথা দিয়ে সজ্জিত করা যেতে পারে।Punching অবস্থান একটি বল স্ক্রু এবং বর্গক্ষেত্র রেল মাধ্যমে একটি servomotor দ্বারা চালিত হয়, অবস্থান নির্ধারণে উচ্চ নির্ভুলতা নিশ্চিত করে।

শেয়ারিং ইউনিটঃ এই ইউনিটটি একটি ফ্রেম বডি, হাইড্রোলিক পাওয়ার সিলিন্ডার, উপরের ছুরি বাক্স, নীচের ছুরি বাক্স, ট্রান্সলেশন প্রক্রিয়া, প্রেস উপাদান এবং বহনকারী অংশ নিয়ে গঠিত।মেশিন কোণ ইস্পাত কাটা করতে সক্ষম, চ্যানেল ইস্পাত, এবং বিভিন্ন কাটা ছাঁচ আউট swapping দ্বারা প্লেট।

ফিডিং ডিভাইসটি কোণ স্টিলকে নীচের ব্লেডের সাথে যোগাযোগ করতে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে। সংশ্লিষ্ট ছাঁচগুলি পরিবর্তন করে তিনটি ভিন্ন প্রোফাইলের কাটা অর্জন করা যেতে পারে।

3. সমাপ্ত ওয়ার্কপিস আনলোডিং ইউনিট

এই ইউনিট একটি workpiece সমর্থন রোলার এবং সমর্থন খাদ গঠিত।

বোতাম টিপুন, workpiece বাম বা ডান দিকে বহিষ্কৃত করা যেতে পারে, গ্রাহকের স্পেসিফিকেশন অনুযায়ী।

4হাইড্রোলিক পাওয়ার সেকশন
এই মেশিনে একটি স্বতন্ত্র হাইড্রোলিক স্টেশন রয়েছে, যা রক্ষণাবেক্ষণকে আরও সুবিধাজনক করে তোলে। পাইপ জয়েন্টগুলি সমস্ত ফার্লুল টাইপ ফিটিং ব্যবহার করে সংযুক্ত করা হয়, কার্যকরভাবে জয়েন্টগুলিতে ফুটো প্রতিরোধ করে।জলবাহী ভালভ একটি ভালভ ব্লক সঙ্গে একত্রিত করা হয়, উভয় প্লেট ভালভ এবং কার্টিজ ভালভ একযোগে ব্যবহার করে। পাইপিং একটি আরো কম্প্যাক্ট জলবাহী সিস্টেম নিশ্চিত করার জন্য কনফিগার করা হয়,পাইপলাইনের ক্ষতি হ্রাস এবং সিস্টেমের দক্ষতা সম্পূর্ণরূপে অপ্টিমাইজ করা.

5বৈদ্যুতিক নিয়ন্ত্রণ
মেশিনের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা উন্নত এবং ভালভাবে ডিজাইন করা হয়েছে, যা ব্যবহারকারী-বান্ধব ওয়ার্কপিস প্রোগ্রামিংয়ের প্রস্তাব দেয় যা উভয়ই শিখতে এবং পরিচালনা করা সহজ।কন্ট্রোল সফটওয়্যার ক্রমাগত মেশিনের কর্মক্ষমতা নিরীক্ষণত্রুটির ক্ষেত্রে, CRT ত্রুটির কারণ এবং প্রস্তাবিত সংশোধনমূলক পদক্ষেপ সম্পর্কে বিস্তারিত তথ্য প্রদর্শন করবে।

এই নমুনাগুলি, কোণ স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াজাতকরণের শর্তগুলি প্রতিনিধিত্ব করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির গুণমান, নির্ভুলতা,এবং কারিগরিতারা মেশিনের কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন মানগুলির সাথে তার সম্মতি মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স প্রদান করে, এইভাবে অবহিত,ভবিষ্যতে অ্যাপ্লিকেশনের জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলিকে কঠোর আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হবে,এই যন্ত্রপাতি টাওয়ারের কোর কাঠামো গঠন কোণ ইস্পাত উপাদান প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করেএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য প্রয়োজনীয় কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা বজায় রাখে.
