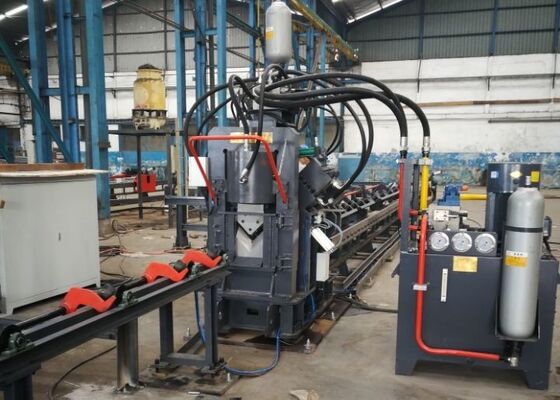

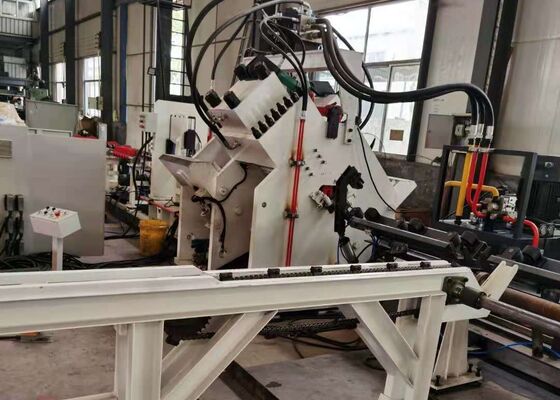

ডাবল বা সিঙ্গেল ব্লেড সিএনসি স্টিল অ্যাঙ্গেল কাটিং পাঞ্চিং মেশিন লাইন ৮০মি/মিনিট ফিডিং স্পিড
পণ্যের পরিচিতি:
JNC সিরিজের হাই-স্পিড সিএনসি অ্যাঙ্গেল পাঞ্চিং, মার্কিং এবং কাটিং প্রোডাকশন লাইনে প্রধানত পাঞ্চিং ইউনিট, মার্কিং ইউনিট, কাটিং ইউনিট, ট্রান্সভার্স কনভেয়ার, রোটারি কনভেয়ার, ফিডিং কনভেয়ার, আনলোডিং কনভেয়ার, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, ইলেকট্রিক্যাল সিস্টেম, নিউমেটিক সিস্টেম এবং অন্যান্য প্রয়োজনীয় উপাদান অন্তর্ভুক্ত রয়েছে। টাওয়ার ম্যানুফ্যাকচারিং-এ অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য বিশেষভাবে ডিজাইন করা এই প্রোডাকশন লাইনটি সম্পূর্ণ নিউমেরিক্যাল কন্ট্রোল সহ কাজ করে, যা ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুল, বহু-বৈচিত্র্য এবং বৃহৎ-স্কেল উৎপাদন ক্ষমতা সহজতর করে।
পণ্যের প্যারামিটার:
| মডেল |
JNC2020 |
| অ্যাঙ্গেল সাইজ (মিমি) |
৫০x৫০x৪~২০০x২০০x২০ |
| সর্বোচ্চ পাঞ্চিং (ব্যাস x পুরুত্ব) (মিমি) |
φ২৬x২০ |
| পাঞ্চিং ফোর্স (kN) |
১০০০/১২০০ |
| মার্কিং ফোর্স (kN) |
১০০০/১২০০ |
| কাটিং ফোর্স (kN) |
২২০০/৪৩০০ |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
১৪ |
| ফিনিশডের সর্বোচ্চ দৈর্ঘ্য (মি) |
১২ |
| প্রতি পাশে পাঞ্চ |
৩ |
| মার্কিং অক্ষরের গ্রুপ |
৪ |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
১৮ |
| অক্ষরের আকার (মিমি) |
১৪x১০x১৯ |
| সিএনসি অক্ষ |
৩ |
| কাটিং মোড |
ডাবল ব্লেড বা সিঙ্গেল ব্লেড |
| কুলিং পদ্ধতি |
জল শীতলীকরণ/বায়ু শীতলীকরণ/তেল চিলার |
| সর্বোচ্চ ফিডিং স্পিড (মি/মিনিট) |
৮০ |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা ইন্সট্রাকশন প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
প্রায় ৩২x৭x৩ |
| উপরের প্যারামিটারগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্য:

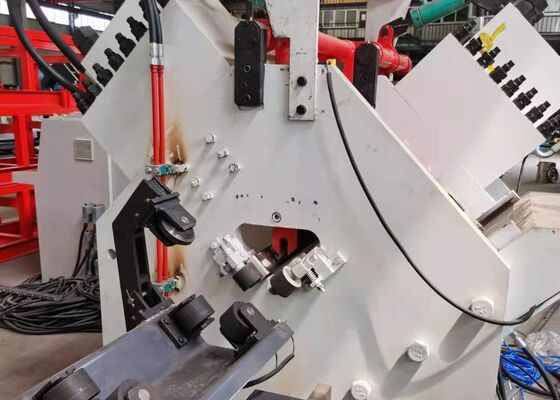

১. সিএনসি অ্যাঙ্গেল লোহার পাঞ্চিং মেশিনটি দুটি বা তিনটি পাঞ্চিং ইউনিট দিয়ে সজ্জিত, প্রতিটি তিনটি ভিন্ন পাঞ্চ আকার ধারণ করতে সক্ষম। এই ইউনিটগুলি নিউমেরিক্যাল কন্ট্রোল (NC) দ্বারা নির্ভুলভাবে নিয়ন্ত্রিত হয়, যা পাঞ্চিং অপারেশনের জন্য নির্ভুল পজিশনিং সামঞ্জস্য নিশ্চিত করে। মেশিনটি গোলাকার এবং ডিম্বাকৃতির উভয় ছিদ্র তৈরি করতে সক্ষম। এর উচ্চ-গতির ফিডিং এবং পাঞ্চিং ক্ষমতা সহ, এটি উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। ৫০x৫০x৪মিমি অ্যাঙ্গেল লোহার জন্য, মেশিনটি আট ঘণ্টার শিফটে ৯-১০ টন উৎপাদন আউটপুট অর্জন করে।
২. সিএনসি অ্যাঙ্গেল পাঞ্চিং মেশিনের মার্কিং ইউনিটটি একটি শক্তিশালী এবং টেকসই ঘেরে অবস্থিত। মার্কিং সিস্টেমটি চারটি ক্যাসেট সেট দিয়ে ডিজাইন করা হয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে, মার্কিং পজিশন সামঞ্জস্য করার জন্য নমনীয়তা প্রদান করে। অতিরিক্তভাবে, মেশিনটি ১০টি সারির একটি ডিস্ক মার্কিং কৌশল ব্যবহার করে, ম্যানুয়াল ইনপুট ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, যার ফলে মার্কিং দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়।
৩. সিএনসি অ্যাঙ্গেল বার কাটিং মেশিনটি একটি সিঙ্গেল-ব্লেড শিয়ারিং ইউনিট দিয়ে সজ্জিত, যা এর উন্নত কাটিং ফোর্সের জন্য পরিচিত। প্রতিটি কাট কোনও উপাদান অপচয় ছাড়াই সম্পাদিত হয়, যার ফলে একটি পরিষ্কার এবং মসৃণ কাটিং পৃষ্ঠ তৈরি হয়। ব্লেড হাউজিং-এ একটি ওপেন-ডোর ডিজাইন রয়েছে, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন সহজতর করে।
৪. অনুভূমিক উপাদান টেবিলটি অ্যাঙ্গেল বারকে রোটারি উপাদান র্যাকে দক্ষতার সাথে স্থানান্তর করে, যা একটি মোটর এবং রিডিউসার দ্বারা চালিত হয়। এই প্রক্রিয়াটি আরও প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়ারে অ্যাঙ্গেল বারের নির্ভুল পজিশনিং নিশ্চিত করে।
৫. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারেজ দ্বারা নিরাপদে ধরে রাখা এবং উন্নত করা হয়, যা নির্ভুল অ্যালাইনমেন্ট এবং পজিশনিং নিশ্চিত করে। ফিডিং ক্যারেজটি একটি সার্ভো মোটর দ্বারা চালিত হয় এবং একটি ফটোইলেকট্রিক এনকোডার থেকে ফিডব্যাক অন্তর্ভুক্ত করে, যা উন্নত নির্ভুলতার জন্য একটি ক্লোজড-লুপ কন্ট্রোল সিস্টেমে কাজ করে।
৬. সিএনসি অ্যাঙ্গেল স্টিল মেটাল পাঞ্চিং এবং মার্কিং মেশিনটি একটি হাইড্রোলিক সিস্টেমের মাধ্যমে কাজ করে যা পাঞ্চিং, মার্কিং এবং শিয়ারিং ফাংশনগুলিকে শক্তি সরবরাহ করে। এটি একটি অ্যাকুমুলেটর সহ একটি হাই-স্পিড হাইড্রোলিক স্টেশন দিয়ে সজ্জিত, এবং হাইড্রোলিক লাইনগুলিতে ফেরুল-টাইপ সংযোগ রয়েছে, যা লিক-প্রুফ পারফরম্যান্স নিশ্চিত করে এবং প্রতিস্থাপন ও রক্ষণাবেক্ষণ সহজ করে। প্রধান হাইড্রোলিক ভালভ ব্লকগুলি স্বনামধন্য Atos ব্র্যান্ড থেকে সংগ্রহ করা হয়, যা একটি নির্ভরযোগ্য এবং উচ্চ-কার্যকারিতা সম্পন্ন হাইড্রোলিক সিস্টেম নিশ্চিত করে।
৭. হাইড্রোলিক স্টেশনের কুলিং সিস্টেমে একাধিক বিকল্প রয়েছে, যার মধ্যে জল শীতলীকরণ, বায়ু শীতলীকরণ বা তেল চিলিং অন্তর্ভুক্ত। এই বহুমুখিতা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে সবচেয়ে উপযুক্ত কুলিং পদ্ধতি নির্বাচন করার অনুমতি দেয়।
৮. কন্ট্রোল সিস্টেমটি একটি আপার কম্পিউটার, পিএলসি, সার্ভো মোটর, এক্সটার্নাল ডিটেকশন সুইচ এবং অন্যান্য গুরুত্বপূর্ণ উপাদান নিয়ে গঠিত। অপারেটর কেবল প্রক্রিয়াকরণের প্রয়োজনীয়তা ইনপুট করে, এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম তৈরি করে। এটি DXF, NC এবং CAD সফটওয়্যার দ্বারা উত্পাদিত অন্যান্য ফাইল ফরম্যাটের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। আপার কম্পিউটারের হিউম্যান-মেশিন ইন্টারফেস অত্যন্ত স্বজ্ঞাত, একটি ব্যবহারকারী-বান্ধব ডিসপ্লে এবং সুবিন্যস্ত অপারেশন বৈশিষ্ট্যযুক্ত। এতে ওয়ার্কপিসের গ্রাফিক্যাল ভিজ্যুয়ালাইজেশন, ব্যাপক ডেটা স্টোরেজ, লোকেশন ডেটা ট্র্যাকিং এবং ফল্ট অ্যালার্ম নোটিফিকেশনের মতো ক্ষমতা অন্তর্ভুক্ত রয়েছে।
এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণ প্যারামিটারগুলির প্রতিনিধিত্ব করে, ব্যবহারকারীদের সরঞ্জামের প্রক্রিয়াকরণ গুণমান, নির্ভুলতা এবং কারুকার্য সরাসরি মূল্যায়ন করতে দেয়। তারা সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স পয়েন্ট হিসাবে কাজ করে, যার ফলে সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য তথ্য-ভিত্তিক, ডেটা-চালিত সিদ্ধান্ত গ্রহণকে সমর্থন করে।
আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইনগুলির নির্মাণে, যেখানে টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোডের সংস্পর্শে আসে, এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য অত্যন্ত গুরুত্বপূর্ণ যা টাওয়ারগুলির প্রাথমিক কাঠামোগত কাঠামো গঠন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে, যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং কাঠামোগত অখণ্ডতা বজায় রাখে এমন নির্ভুল মাত্রা এবং সুরক্ষিত সংযোগগুলি নিশ্চিত করে।
