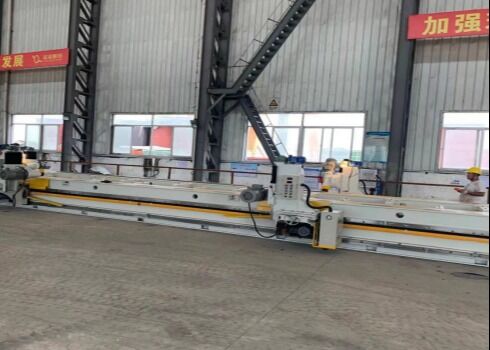

৩০০০মিমি মিলিং দৈর্ঘ্য বিমলেস ডুয়াল-ড্রাইভ ডুয়াল-পাওয়ার হেড মিলিং মেশিন মডেল XB-3
সংক্ষিপ্ত বিবরণ:
চাপ বিহীন XB সিরিজের মিলিং মেশিনটি আমাদের কোম্পানি দ্বারা স্বাধীনভাবে তৈরি এবং নির্মিত একটি উন্নত এবং দক্ষ নতুন মিলিং সরঞ্জাম, এবং এটি রাষ্ট্রীয় পেটেন্ট অফিস কর্তৃক জারি করা একটি জাতীয় ইউটিলিটি মডেল পেটেন্ট প্রাপ্ত একমাত্র পণ্য। এটি চাপ পাত্র, বয়লার, জাহাজ নির্মাণ, বড় ফর্মওয়ার্ক এবং যন্ত্রপাতি, ইস্পাত কাঠামো, বিদ্যুৎ এবং রাসায়নিক শিল্পের সরঞ্জাম উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়, এবং বিশেষ করে বিশেষ সংকর প্লেট এবং নতুন উপকরণ মিলিং করার জন্য, সেইসাথে প্লেটের প্রি-ওয়েল্ডিং প্রক্রিয়াকরণের জন্য উপযুক্ত।
সরঞ্জাম গঠন:
সরঞ্জামটি প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিত: (১) মেশিন বেড, (২) ওয়ার্কটেবিল (ইলেক্ট্রোম্যাগনেটিক চাক সহ), (৩) গাইড রেল, (৪) লিফটিং কলাম, (৫) মিলিং পাওয়ার হেড, (৬) পাওয়ার ট্রলি, (৭) মিলিং কাটার হেড, (৮) ইলেকট্রিক্যাল কন্ট্রোল বক্স, (৯) লুব্রিকেশন ডিভাইস, (১০) কন্ডাক্টিভ ডিভাইস, (১১) প্রোটেক্টিভ ডিভাইস, (১২) পজিশনিং ডিভাইস, (১৩) ম্যাটেরিয়াল সাপোর্ট ডিভাইস, (১৪) পেইন্ট, (১৫) কাটিং টুল কাটার হেড।
স্পেসিফিকেশন:
| নং |
আইটেম
|
প্যারামিটার মান |
ইউনিট
|
মন্তব্য
|
| ১ |
কার্যকরী মিলিং দৈর্ঘ্য
|
৩০০০ |
মিমি |
একই দিকে দুটি পাওয়ার হেড একই পাসে কাটছে, ৩০০০ মিমি কার্যকর কাটিং অর্জন করছে।
|
| ২ |
মেশিনিং প্লেট পুরুত্ব
|
৫-৩০০ |
মিমি |
|
| |
মেশিনিং প্লেট প্রস্থ
|
১০০ |
মিমি |
প্লেটের প্রস্থ ১০০ মিমি এর কম নয়।
|
| ৩ |
মিলিং কোণ |
০-৮৫,
-৪৫-০
|
ডিগ্রী |
সামনের বেভেল কোণ: ০~৮৫°
পিছনের বেভেল কোণ: ০~-৪৫°
|
| ৪ |
দ্রুত ট্র্যাভার্স গতি
|
২৫০০ |
মিমি/মিনিট |
|
| ৫ |
মিলিং গতি |
১০০-১৫০০ |
মিমি/মিনিট |
উপাদান এবং কাটিং গভীরতার উপর ভিত্তি করে
|
| ৬ |
সর্বোচ্চ অনুভূমিক মিলিং স্ট্রোক |
≥৩০০মিমি |
|
| ৭ |
সর্বোচ্চ উল্লম্ব মিলিং স্ট্রোক |
≥৫০০মিমি |
|
| ৮ |
মেশিনিং পৃষ্ঠের রুক্ষতা |
Ra৩.২-১২.৫ |
ওয়াকিং গতির উপর ভিত্তি করে
|
| ৯ |
বেড গাইডওয়ে সরলতা
|
≤০.৪০মিমি/৩০০০ |
একপাশে |
| ১১ |
মিলিং পাওয়ার হেড গতি
|
৯৬০ |
আর/মিনিট |
DLT-২ তেল-মুক্ত প্ল্যানেটারি টাইপ, সহজ এবং ব্যবহারিক |
| ১৩ |
মিলিং কাটার ব্যাস
|
১২৫ |
মিমি |
ইউনিভার্সাল ১৬০
|
| ১৪ |
ইলেক্ট্রো-পার্মানেন্ট ম্যাগনেট চাকের সংখ্যা (চাক আকার ৪০০x২২০)
|
৬ |
সেট |
পেশাদার প্রস্তুতকারকের দ্বারা নির্মিত, আমাদের কোম্পানি দ্বারা অভ্যন্তরীণভাবে তৈরি নয় |
| ১৫ |
ইলেক্ট্রো-পার্মানেন্ট ম্যাগনেট চাকের সাকশন পাওয়ার |
৩ |
টি |
|
| ১৬ |
ম্যানুয়াল ম্যাটেরিয়াল স্টপ ডিভাইস
|
৪ |
সেট |
সরলতা ০.৪০মিমি/৩০০০০
|
| ১৭ |
প্রধান ম্যাটেরিয়াল সাপোর্ট ফ্রেম
|
৫ |
সেট |
১.২মি/টপ সারফেস ইউনিভার্সাল কাস্টার সহ |
| ১৮ |
ওয়ার্কবেঞ্চের উচ্চতা মাটি থেকে |
৯০০ |
মিমি |
মাউন্টিং প্যাডের উচ্চতা ৫০মিমি
|
| ১৯ |
ওয়ার্কবেঞ্চের প্রস্থ
|
৫২০ |
মিমি |
উল্লম্ব ওয়ার্কবেঞ্চের প্রস্থ |
| ২০ |
ওয়ার্কবেঞ্চের কার্যকরী ক্ল্যাম্পিং দৈর্ঘ্য |
৩০০০ |
মিমি |
মোট ওয়ার্কবেঞ্চের দৈর্ঘ্য: ৫৫০০মিমি
|
| ১৯ |
ফিড মোটর পাওয়ার
|
১.৫ |
KW |
শneider Electric ফ্রিকোয়েন্সি কনভার্টার
|
| ২০ |
মিলিং মোটর পাওয়ার
|
৭.৫ |
KW |
পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ। Schneider Electric ফ্রিকোয়েন্সি কনভার্টার। |
| ২১ |
লিফটিং মোটর পাওয়ার
|
০.৭৫ |
KW |
|
| ২২ |
লুব্রিকেটিং অয়েল পাম্প মোটর পাওয়ার |
১০০ |
W |
|
| ২৩ |
সরঞ্জামের মাত্রা
|
দৈর্ঘ্য ৫৫০০মিমি × ২৭০০মিমি (সাপোর্ট ফ্রেম সহ) × উচ্চতা ২১০০মিমি
|
| ২৪ |
পাওয়ার সাপ্লাই |
থ্রি-ফেজ থ্রি-ওয়্যার ৩৮০VAC (±১৫%), ৫০Hz (±১Hz)
|
| ২৫ |
পরিবেশগত অবস্থা
|
-১০°C থেকে -৪৫°C, আপেক্ষিক আর্দ্রতা: ২০%—৯৫%
|
| ২৬ |
মেশিন টুলের নিষ্ক্রিয় শব্দ
|
<৮৫ডিবি(এ) |
| ২৭ |
উচ্চতা |
<১৫০০মি |
কাঠামোগত বৈশিষ্ট্য:
১. মেশিন বেড উচ্চ-মানের কার্বন স্টিল প্লেট দিয়ে তৈরি, একটি সীমাহীন ঢালাই নকশা এবং যুক্তিসঙ্গত বিন্যাস সহ। এটি একটি শক্তিশালী কাঠামো, উন্নত অনমনীয়তা এবং সুবিধাজনক পরিবহন নিশ্চিত করে। উপরন্তু, এটি অভ্যন্তরীণ চাপ দূর করার জন্য সামগ্রিক বার্ধক্য চিকিত্সা undergone করে। বেডটি সমান্তরাল উল্লম্ব গাইড রেল সহ একটি স্থগিত টাইপ হিসাবে ডিজাইন করা হয়েছে, যা মেশিনিংয়ের পরে একটি একক রেফারেন্স পৃষ্ঠ সরবরাহ করে, যা প্রকৃত কাটিংয়ের সময় সরলতা নিশ্চিত করে (বেস-টাইপ এবং স্থগিত সংমিশ্রণের তুলনায় যার দুটি রেফারেন্স পৃষ্ঠ রয়েছে, এই নকশাটি সরলতা আরও ভালভাবে নিশ্চিত করে)।
২. টেবিলটি ওয়ার্কপিস ঠিক করার জন্য ইলেক্ট্রোম্যাগনেটিক চাক ব্যবহার করে, যা সুবিধাজনক অপারেশন এবং পর্যাপ্ত ইনস্টলেশন স্থান সরবরাহ করে। প্রতিটি চাকের আকার ২২০×৪০০মিমি (প্রস্থ x দৈর্ঘ্য), ৬টি চাক দৈর্ঘ্যের সাথে সাজানো, যা কার্যকরভাবে টেবিলের সাকশন দূরত্ব হ্রাস করে।
৩. সেগমেন্টেড সম্পূর্ণ হার্ডেন্ড গাইড রেল: (টপ-অফ-দ্য-লাইন কনফিগারেশন) গাইড রেলের মাত্রা: ৪০*৮০*৬০০মিমি, উপাদান: ৪০CrMo, অবিচ্ছেদ্যভাবে কোয়েনচড এবং টেম্পারড, HRC৪৮-৫০ এর কঠোরতায় উচ্চ-ফ্রিকোয়েন্সি হার্ডেন্ড, নির্ভুলভাবে সেগমেন্টেড স্প্লাইসিং নিশ্চিত করার জন্য গ্রাউন্ড করা। যদি সরঞ্জামটি দীর্ঘ সময়ের জন্য ব্যবহৃত হয়ে থাকে, তবে নির্ভুলতা পুনরুদ্ধার এবং সরঞ্জামের জীবনকাল বাড়ানোর জন্য গাইড রেলগুলি মেরামত বা প্রতিস্থাপনের জন্য সরানো যেতে পারে; সরলতা ৩০০০মিমি প্রতি ০.৪০মিমি অতিক্রম করবে না।
৪. লিফটিং কলাম: কলামটি স্লাইডের সাথে বোল্ট করা। স্লাইডটি উচ্চ-শক্তির ঢালাই লোহা (HT-250) দিয়ে তৈরি, অবিচ্ছেদ্যভাবে ঢালাই এবং তারপর মেশিনিং করা। স্লাইডটি বেড গাইড রেলের উপর বাম এবং ডানে চলতে পারে, যখন কলামটি বেডের সাথে লম্বভাবে সামনে এবং পিছনে চলতে পারে। কলামের লিফটিং স্লাইড স্ক্রুটি একটি মোটর এবং রিডিউসার দ্বারা চালিত হয় যাতে বৈদ্যুতিক উত্তোলন এবং নিম্নগামীকরণ, বা ম্যানুয়াল উত্তোলন অর্জন করা যায়। লিফটিং কলামের উপরের এবং নীচের উভয় দিকে লিমিট সুইচ ইনস্টল করা আছে যাতে পাওয়ার হেড অপারেটরের অবহেলার কারণে তার ভ্রমণ সীমার বাইরে না যায়, এইভাবে দুর্ঘটনা প্রতিরোধ করে।
৫. মিলিং পাওয়ার হেড একটি উচ্চ-মানের, স্ব-নির্মিত মিলিং হেড ব্যবহার করে যা বিশেষভাবে এজ মিলিং মেশিনের জন্য ডিজাইন করা হয়েছে (কোম্পানির দ্বারা স্বাধীনভাবে ডিজাইন এবং নির্মিত একটি স্থিতিশীল পণ্য)। মিলিং পাওয়ার হেডটি কলামের বাম দিকে একটি লিফটিং স্লাইডে মাউন্ট করা হয়েছে এবং কলাম স্লাইড স্ক্রু সহ বৈদ্যুতিকভাবে উপরে এবং নিচে তোলা যেতে পারে। সূক্ষ্ম সমন্বয়ের জন্য, টুল সেটিংয়ের সময় নিরাপত্তা এবং নির্ভুলতা নিশ্চিত করার জন্য ম্যানুয়াল সমন্বয় প্রয়োজন। স্লাইডের ওয়ার্ম গিয়ার শ্যাফট অনুভূমিক তলের সাথে একটি সংশ্লিষ্ট কোণে কাত করা যেতে পারে, যা সামনের মুখ (০-৮৫°) এবং নীচের মুখ (০--৪৫°) প্রান্ত বা বেভেল মেশিনিং সক্ষম করে। মিলিং ফিড গতি যেকোনো গতি এবং দ্রুত রিটার্নে মিলিংয়ের প্রয়োজন মেটাতে যেকোনো সময় সামঞ্জস্য করা যেতে পারে। এটি রিসিপ্রোকেটিং মিলিং কার্যকারিতাও বৈশিষ্ট্যযুক্ত।
৬. পাওয়ার ট্রলি একটি নন-স্ট্যান্ডার্ড, বর্ধিত নকশা বৈশিষ্ট্যযুক্ত এবং এটি একটি পৃথকভাবে ডিজাইন করা ইউনিট। গিয়ার এবং রিডিউসারগুলি বড় স্লাইডে মাউন্ট করা হয়, গিয়ারগুলি গাইড রেল র্যাকের উপর মেশিং করে। একটি কম-শব্দ, উচ্চ-টর্ক রিডিউসার হার্ডেন্ড প্যারালাল শ্যাফট হেলিকাল গিয়ার সহ একটি ভেরিয়েবল ফ্রিকোয়েন্সি মোটর দ্বারা মেশিন চালায়। ফ্রিকোয়েন্সি কনভার্টার, একটি কন্ট্রোলারের মাধ্যমে, ভ্রমণকারী মেকানিজমের স্টিপলিস স্পিড রেগুলেশন করার অনুমতি দেয়। বিস্তারিত ভ্রমণ এবং মিলিং গতি মিলিং মেশিনের কন্ট্রোল প্যানেলের ডিজিটাল ডিসপ্লেতে প্রদর্শিত হয়। এটি সুবিধাজনক, দ্রুত এবং অত্যন্ত দক্ষ। এই মেশিনে দুটি স্বাধীন পাওয়ার ট্রলি রয়েছে, যা স্বাধীনভাবে বা সম্মিলিতভাবে নিয়ন্ত্রণ করা যেতে পারে। দুটি ট্রলির মধ্যে একটি সুরক্ষা অ্যান্টি-কলিশন ডিভাইস ইনস্টল করা আছে।
৭. মিলিং কাটার হেড: এই মেশিন টুলের মিলিং কাটার হেড একটি উচ্চ-মানের দেশীয়ভাবে উৎপাদিত মিলিং মেশিন-নির্দিষ্ট মিলিং কাটার হেড ব্যবহার করে যা জাতীয় মান পূরণ করে। Q345D উচ্চ-শক্তির ইস্পাত প্লেটের গ্রাহকের মেশিনিং প্রয়োজনীয়তার উপর ভিত্তি করে, একটি Φ১২৫-১৬০ উচ্চ-শক্তির ৭৫° কাটার হেড ব্যবহার করা হয় কাটিং কন্টাক্ট এলাকা কমাতে, কাটিং তাপমাত্রা কমাতে এবং টুল পরিধান কমাতে। YW সিরিজের কার্বাইড হাই-অ্যালয় ইনসার্ট ব্যবহার করা যেতে পারে।
৮. ইলেকট্রিক্যাল কন্ট্রোল বক্স: দুটি ইলেকট্রিক্যাল কন্ট্রোল বক্স সেট আছে। একটি সেট মেশিন বেডের ডানদিকে ডান কলামে ইনস্টল করা আছে, প্রধানত সামগ্রিক পাওয়ার সাপ্লাই নিয়ন্ত্রণ করে। অন্য সেট ইলেকট্রিক্যাল কন্ট্রোল বক্সগুলি পাওয়ার ক্যারিজগুলিতে স্থিরভাবে ইনস্টল করা আছে। ইলেকট্রিক্যাল কন্ট্রোল প্যানেলটি কলামে, অপারেটিং পৃষ্ঠের কাছাকাছি মাউন্ট করা হয়েছে। প্রয়োজনীয় বোতাম টিপে স্বাভাবিক মিলিংয়ের জন্য মেশিন পরিচালনা করা যেতে পারে। ভ্রমণ গতি এবং পাওয়ার হেড গতি কন্ট্রোল প্যানেলে ডিজিটালভাবে প্রদর্শিত হয়।
