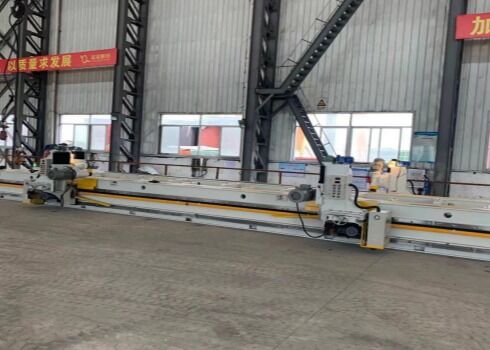

5-300 মিমি মেশিনিং প্লেট বেধ ডুয়াল ড্রাইভ ফ্রিজিং মেশিন 100 মিমি মেশিনিং প্লেট প্রস্থ
সংক্ষিপ্ত বিবরণঃ
এক্সবি সিরিজ ফ্রিজিং মেশিন চাপ বিম ছাড়া একটি উন্নত এবং দক্ষ নতুন ফ্রিজিং সরঞ্জাম স্বাধীনভাবে আমাদের কোম্পানীর দ্বারা উন্নত এবং নির্মিত হয়,এবং এটি একমাত্র পণ্য যা স্টেট পেটেন্ট অফিস কর্তৃক জারি করা একটি জাতীয় ইউটিলিটি মডেল পেটেন্ট পেয়েছে. এটি ব্যাপকভাবে যেমন চাপ জাহাজ, বয়লার, জাহাজ নির্মাণ, বড় ফর্মওয়ার্ক এবং যন্ত্রপাতি, ইস্পাত কাঠামো, শক্তি, এবং রাসায়নিক শিল্পে সরঞ্জাম উত্পাদন ব্যবহৃত হয়,এবং বিশেষভাবে বিশেষ খাদ প্লেট এবং নতুন উপকরণ ফ্রিজিং জন্য উপযুক্ত, পাশাপাশি প্লেটগুলির প্রাক-ওয়েল্ডিং প্রক্রিয়াকরণের জন্য।
সরঞ্জাম গঠনঃ
সরঞ্জাম প্রধানত নিম্নলিখিত অংশ গঠিতঃ (1) মেশিন বিছানা, (2) কাজ টেবিল (বৈদ্যুতিন চৌক সঙ্গে), (3) গাইড রেল, (4) উত্তোলন কলাম, (5) ফ্রাইং পাওয়ার মাথা, (6) পাওয়ার ট্রলি,(৭) ফ্রিজিং কটার হেড, (৮) বৈদ্যুতিক নিয়ন্ত্রণ বাক্স, (৯) তৈলাক্তকরণ ডিভাইস, (১০) পরিবাহী ডিভাইস, (১১) সুরক্ষা ডিভাইস, (১২) অবস্থান ডিভাইস, (১৩) উপাদান সমর্থন ডিভাইস, (১৪) পেইন্ট, (১৫) কাটিং টুল কাটার হেড।
স্পেসিফিকেশনঃ
| না |
পয়েন্ট
|
প্যারামিটার মান |
ইউনিট
|
মন্তব্য
|
| 1 |
কার্যকরী ফ্রিজিং দৈর্ঘ্য
|
3000 |
মিমি |
ডাবল পাওয়ার হেড একসাথে একই দিকের একটি পাস কাটা, 3000 মিমি একটি কার্যকর কাটা অর্জন।
|
| 2 |
মেশিনিং প্লেটের বেধ
|
৫-৩০০ |
মিমি |
|
| |
মেশিনিং প্লেটের প্রস্থ
|
100 |
মিমি |
পত্রকের প্রস্থ অন্তত ১০০ মিমি।
|
| 3 |
ফ্রিজিং কোণ |
০-৮৫,
-৪৫-০
|
o |
সামনের বেভাল কোণঃ ০ ০৮৫°
পিছনের কোভেল কোণঃ ০-৪৫°
|
| 4 |
দ্রুত গতির গতি
|
2500 |
মিমি/মিনিট |
|
| 5 |
ফ্রিজিং গতি |
১০০-১৫০০ |
মিমি/মিনিট |
উপাদান এবং কাটা গভীরতা উপর ভিত্তি করে
|
| 6 |
সর্বাধিক অনুভূমিক ফ্রিজিং স্ট্রোক |
≥৩০০ মিমি |
|
| 7 |
সর্বাধিক উল্লম্ব ফ্রিজিং স্ট্রোক |
≥৫০০ মিমি |
|
| 8 |
মেশিনিং পৃষ্ঠের রুক্ষতা |
রা৩.২.১২।5 |
হাঁটার গতির ভিত্তিতে
|
| 9 |
বিছানার গাইডওয়ে সোজা
|
≤0.40mm/3000 |
একমুখী |
| 11 |
ফ্রিজিং পাওয়ার হেড স্পিড
|
960 |
r/min |
DLT-2 তেল মুক্ত গ্রহের ধরন, সহজ এবং ব্যবহারিক |
| 13 |
ফ্রিজিং কাটার ব্যাসার্ধ
|
125 |
মিমি |
ইউনিভার্সাল ১৬০
|
| 14 |
ইলেক্ট্রো-পারম্যান্ট ম্যাগনেট চকের সংখ্যা (চকের আকার 400x220)
|
6 |
সেট |
একটি পেশাদার প্রস্তুতকারকের দ্বারা নির্মিত, আমাদের কোম্পানীর দ্বারা ইন-হাউস তৈরি না |
| 15 |
ইলেক্ট্রো-পারম্যান্ট ম্যাগনেট চক শোষণ ক্ষমতা |
3 |
টি |
|
| 16 |
ম্যানুয়াল উপাদান স্টপ ডিভাইস
|
4 |
সেট |
সরলতা ০.৪০ মিমি/৩০০০০
|
| 17 |
প্রধান উপাদান সমর্থন ফ্রেম
|
5 |
সেট |
1.2M/উপরের পৃষ্ঠ ইউনিভার্সাল রোলার সহ |
| 18 |
মাটি থেকে কাজের বেঞ্চের উচ্চতা |
900 |
মিমি |
মাউন্ট প্যাড উচ্চতা 50mm
|
| 19 |
ওয়ার্কবেঞ্চের প্রস্থ
|
520 |
মিমি |
উল্লম্ব কাজের টেবিলের প্রস্থ |
| 20 |
ওয়ার্কবেঞ্চের কার্যকর ক্ল্যাম্পিং দৈর্ঘ্য |
3000 |
মিমি |
কাজের টেবিলের মোট দৈর্ঘ্যঃ ৫৫০০ মিমি
|
| 19 |
ফিড মোটরের শক্তি
|
1.5 |
কেডব্লিউ |
স্নাইডার ইলেকট্রিক ফ্রিকোয়েন্সি কনভার্টার
|
| 20 |
ফ্রিজিং মোটরের শক্তি
|
7.5 |
কেডব্লিউ |
ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড কন্ট্রোল, স্নাইডার ইলেকট্রিক ফ্রিকোয়েন্সি কনভার্টার। |
| 21 |
উত্তোলন মোটর শক্তি
|
0.75 |
কেডব্লিউ |
|
| 22 |
লুব্রিকেটিং তেল পাম্প মোটর শক্তি |
100 |
ডব্লিউ |
|
| 23 |
সরঞ্জামের মাত্রা
|
দৈর্ঘ্য ৫৫০০ মিমি × ২৭০০ মিমি (সমর্থন কাঠামো সহ) × উচ্চতা ২১০০ মিমি
|
| 24 |
পাওয়ার সাপ্লাই |
তিন-ফেজ তিন-ক্যার 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
পরিবেশগত অবস্থা
|
-১০°সি থেকে -৪৫°সি, আপেক্ষিক আর্দ্রতাঃ ২০%-৯৫%
|
| 26 |
মেশিন টুল অল্টারনেটিং গোলমাল
|
< 85 ডিবি (এ) |
| 27 |
উচ্চতা |
<১৫০০ মিটার |
কাঠামোগত বৈশিষ্ট্যঃ
1. তৈলাক্তকরণ সিস্টেমঃ একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম গৃহীত হয়। তৈলাক্তকরণ পাম্প খাওয়ানোর প্রক্রিয়া ডান পিছন দিকে ইনস্টল করা হয়,একটি টাইমড এবং মিটারড স্বয়ংক্রিয় তৈলাক্তকরণ পদ্ধতি ব্যবহার করেমেশিন অপারেশন চলাকালীন, গাইড রেলগুলির তৈলাক্তকরণ প্রয়োজনীয় হিসাবে সম্পাদন করা যেতে পারে, যা সুবিধাজনক এবং দ্রুত।
2. পরিবাহী ডিভাইসঃ ভ্রমণ ক্রেনগুলির জন্য একটি নিরাপদ এবং নির্ভরযোগ্য চার-কোর স্লাইডিং যোগাযোগ লাইন ব্যবহার করা হয়। এটি নান্দনিকভাবে মনোরম এবং অত্যন্ত কার্যকর।
3. সুরক্ষা ডিভাইসঃ সরঞ্জামটি গাইড রেলগুলির সাথে যোগাযোগের পয়েন্টগুলিতে একটি নরম ঘর্ষণ ডিভাইস ব্যবহার করে,সেকেন্ডারি সুরক্ষা প্রদান করে এবং স্লাইড প্লেটের অভ্যন্তরীণ দিকে লোহার ফিলিংয়ের পতন রোধ করে, নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করা। The electro-permanent magnet chuck should be designed with an electromagnetic protection mechanism to ensure that the suction force of the chuck does not disappear in the event of a sudden power failure, ফ্রিজিং হেডকে ইনার্টির কারণে ওয়ার্কপিসকে দূরে ঠেলে দেওয়া এবং একটি নিরাপত্তা দুর্ঘটনা সৃষ্টি করা থেকে বিরত রাখে।এবং পারস্পরিক সংঘর্ষ নিরাপত্তা বৈদ্যুতিক ডিভাইস দুটি ইউনিট মধ্যে ইনস্টল করা হয়Y- অক্ষ এবং Z- অক্ষের গাইড রেলগুলিকে সুরক্ষার জন্য বেল্লো কভার দিয়ে সজ্জিত করা হয়, মূলত বাহ্যিক শক্তি এবং কাটার কারণে গাইড রেলগুলির ক্ষতি রোধ করার জন্য।
4. পজিশনিং ডিভাইসঃ একটি ম্যানুয়াল স্টপ ডিভাইস ফ্রেজিং হেডের কাছাকাছি ওয়ার্কটেবিলের পাশের দিকে ডিজাইন করা হয়েছে।এই স্টপ ডিভাইসটি ফ্রিজিং শুরু করার আগে ম্যানুয়ালি সরানো উচিত.
5. উপাদান সমর্থন ডিভাইসঃ একটি সহায়ক ওয়ার্কটেবিল ফ্রেম বড় আকারের অংশ লোডিং সমর্থন করার জন্য ওয়ার্কটেবিলের একপাশে কনফিগার করা হয়।উপরের পৃষ্ঠটি সঠিক এবং সহজ খাওয়ানো নিশ্চিত করার জন্য পলিউরেথেন রোলস দিয়ে সজ্জিত, কাজের টুকরো সঙ্গে ঘর্ষণ কমাতে। এটি একটি ছোট পদচিহ্ন আছে, ব্যবহার করা সুবিধাজনক, এবং পরিচালনা করা সহজ।উপাদান সমর্থন ফ্রেম 1200x120x120x6 মিমি পরিমাপ করে এবং উপরের পৃষ্ঠায় ইউনিভার্সাল রোলস দিয়ে সজ্জিত (প্রতি সমর্থন ফ্রেম 3 রোলস)যন্ত্রপাতিটির দৈর্ঘ্য জুড়ে মোট ৫টি সেট কনফিগার করা হয়।
6. পেইন্টঃ প্রাইমারটি অ্যান্টি-রস্ট পেইন্ট, এবং উপরের কোটটি কমলা পিল পেইন্ট। রঙটি আমাদের সংস্থার স্ট্যান্ডার্ড কারখানার রঙ, জিওয়াই09 আইস গ্রে, সুরক্ষামূলক অঞ্চলে লাল এবং হলুদ অ্যাকসেন্ট সহ।নান্দনিকভাবে আনন্দদায়ক.
7. কাটার টুল এবং কাটার হেডঃ Q460 C উচ্চ-শক্তির ইস্পাত প্লেটের গ্রাহকের মেশিনিং অবস্থার উপর ভিত্তি করে,একটি Φ125--160 উচ্চ-শক্তি 75 ° কাটার মাথা কাটা যোগাযোগ এলাকা কমাতে গৃহীত হয়, কাটা তাপমাত্রা এবং সন্নিবেশ পরিধান হ্রাস; YT / YW সিরিজ কার্বাইড সন্নিবেশ ব্যবহার করা যেতে পারে।
