φ26x20mm সর্বোচ্চ পাঞ্চিং সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চ শিয়ারিং মেশিন লাইন 2200/4300KN কাটিং ফোর্স

Φ26x20মিমি সর্বোচ্চ পাঞ্চিং সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চ শিয়ারিং মেশিন লাইন 2200/4300KN কাটিং ফোর্স

পণ্যের পরিচিতি:

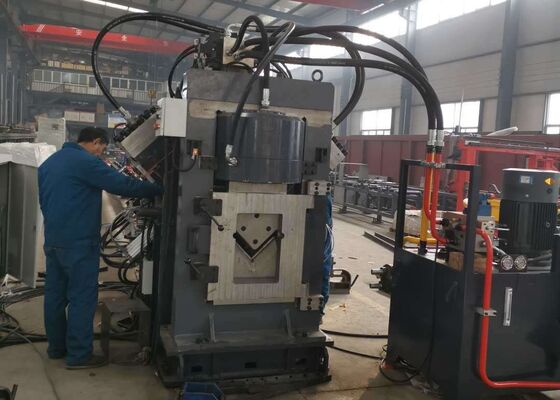

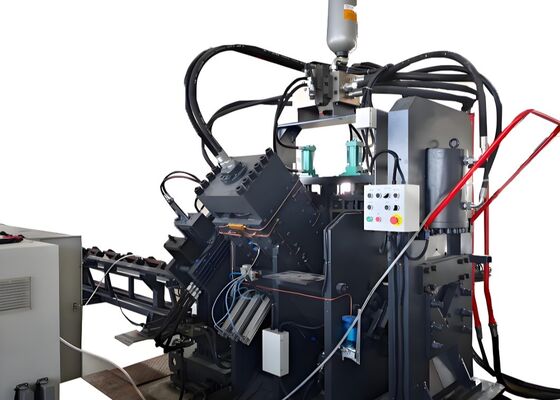

JNC সিরিজের হাই-স্পিড সিএনসি অ্যাঙ্গেল পাঞ্চিং, মার্কিং এবং কাটিং প্রোডাকশন লাইনটি পাঞ্চিং ইউনিট, মার্কিং ইউনিট, কাটিং ইউনিট, ট্রান্সভার্স কনভেয়ার, রোটারি কনভেয়ার, ফিডিং কনভেয়ার, আনলোডিং কনভেয়ার, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, ইলেকট্রিক্যাল সিস্টেম, নিউমেটিক সিস্টেম এবং অন্যান্য অপরিহার্য উপাদানগুলির মতো মূল উপাদানগুলি নিয়ে গঠিত। টাওয়ার ম্যানুফ্যাকচারিংয়ে ব্যবহৃত অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, এই প্রোডাকশন লাইনটি সম্পূর্ণ নিউমেরিক্যাল কন্ট্রোল সহ কাজ করে, যা ব্যবহারকারী-বান্ধব অপারেশন সরবরাহ করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুল, নমনীয় এবং বৃহৎ-স্কেল উৎপাদন ক্ষমতা সরবরাহ করে।

পণ্যের প্যারামিটার:

পণ্যের বৈশিষ্ট্য:

1. সিএনসি অ্যাঙ্গেল আয়রন পাঞ্চিং মেশিনটি দুটি বা তিনটি পাঞ্চিং ইউনিট দিয়ে সজ্জিত, প্রতিটি তিনটি ভিন্ন পাঞ্চ আকার ধারণ করতে সক্ষম। এই ইউনিটগুলি নিউমেরিক্যাল কন্ট্রোল (NC) এর মাধ্যমে নির্ভুলভাবে নিয়ন্ত্রিত হয়, যা পাঞ্চিং প্রক্রিয়ার সময় সঠিক অবস্থানগত সমন্বয় নিশ্চিত করে। মেশিনটি গোলাকার এবং ডিম্বাকৃতির উভয় ছিদ্র তৈরি করতে সক্ষম। এর হাই-স্পিড ফিডিং এবং পাঞ্চিং ক্ষমতা সহ, এটি উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। 50x50x4 মিমি অ্যাঙ্গেল স্টিলের জন্য, মেশিনটি আট ঘণ্টার শিফটে 9-10 টন উৎপাদন আউটপুট অর্জন করতে পারে।

2. সিএনসি অ্যাঙ্গেল পাঞ্চিং মেশিনের মার্কিং ইউনিটটি একটি শক্তিশালী এবং টেকসই ঘেরে অবস্থিত। মার্কিং সিস্টেমে চারটি ক্যাসেট সেট রয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে, মার্কিং অবস্থান সামঞ্জস্য করার ক্ষেত্রে নমনীয়তা সরবরাহ করে। অতিরিক্তভাবে, মেশিনটি 10 সারি সহ একটি ডিস্ক মার্কিং কৌশল ব্যবহার করে, ম্যানুয়াল ইনপুট ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, যার ফলে মার্কিং দক্ষতা অনেক উন্নত হয়।

3. সিএনসি অ্যাঙ্গেল বার কাটিং মেশিনটি একটি সিঙ্গেল-ব্লেড শিয়ারিং ইউনিট দিয়ে সজ্জিত, যা এর উন্নত কাটিং ফোর্সের জন্য পরিচিত। প্রতিটি কাট শূন্য উপাদান অপচয় সহ সম্পাদিত হয়, একটি পরিষ্কার এবং মসৃণ কাটিং সারফেস সরবরাহ করে। ব্লেড হাউজিংটি একটি ওপেন-ডোর বৈশিষ্ট্য সহ ডিজাইন করা হয়েছে, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন সহজ করে তোলে।

4. অনুভূমিক উপাদান টেবিলটি অ্যাঙ্গেল বারকে রোটারি ম্যাটেরিয়াল র্যাকে দক্ষতার সাথে পরিবহন করে, যা একটি মোটর এবং রিডিউসার দ্বারা চালিত হয়। এই প্রক্রিয়াটি পরবর্তী প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়ারে অ্যাঙ্গেল বারের সঠিক অবস্থান নিশ্চিত করে।

5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারেজ দ্বারা নিরাপদে ক্ল্যাম্প করা এবং উন্নত করা হয়, যা সঠিক অ্যালাইনমেন্ট এবং পজিশনিং নিশ্চিত করে। ফিডিং ক্যারেজটি একটি সার্ভো মোটর দ্বারা চালিত হয় এবং একটি ফটোইলেকট্রিক এনকোডার থেকে ফিডব্যাক অন্তর্ভুক্ত করে, যা নির্ভুলতা উন্নত করার জন্য একটি ক্লোজড-লুপ কন্ট্রোল সিস্টেমে কাজ করে।

6. সিএনসি অ্যাঙ্গেল স্টিল মেটাল পাঞ্চিং এবং মার্কিং মেশিনটি একটি হাইড্রোলিক সিস্টেমের মাধ্যমে কাজ করে যা পাঞ্চিং, মার্কিং এবং শিয়ারিং ফাংশনগুলিকে শক্তি সরবরাহ করে। এটি একটি হাই-স্পিড হাইড্রোলিক স্টেশন দিয়ে সজ্জিত, একটি অ্যাকুমুলেটর সহ, এবং হাইড্রোলিক লাইনগুলিতে ফেরুল-টাইপ সংযোগ রয়েছে, যা লিক-প্রুফ পারফরম্যান্স নিশ্চিত করার সাথে সাথে রক্ষণাবেক্ষণ এবং যন্ত্রাংশ প্রতিস্থাপন সহজ করে তোলে। প্রাথমিক হাইড্রোলিক ভালভ ব্লকগুলি বিখ্যাত অ্যাটোস ব্র্যান্ড দ্বারা সরবরাহ করা হয়, যা একটি নির্ভরযোগ্য এবং উচ্চ-পারফরম্যান্স হাইড্রোলিক সিস্টেমের নিশ্চয়তা দেয়।

7. হাইড্রোলিক স্টেশনের কুলিং সিস্টেমে একাধিক বিকল্প রয়েছে, যার মধ্যে জল কুলিং, এয়ার কুলিং বা অয়েল চিলিং অন্তর্ভুক্ত। এই বহুমুখিতা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে সবচেয়ে উপযুক্ত কুলিং পদ্ধতি নির্বাচন করতে সক্ষম করে।

8. কন্ট্রোল সিস্টেমে একটি আপার কম্পিউটার, পিএলসি, সার্ভো মোটর, এক্সটার্নাল ডিটেকশন সুইচ এবং অন্যান্য গুরুত্বপূর্ণ উপাদান রয়েছে। অপারেটর কেবল প্রসেসিং প্যারামিটারগুলি ইনপুট করে, এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রসেসিং প্রোগ্রাম তৈরি করে। এটি ডিএক্সএফ, এনসি এবং সিএডি সফটওয়্যার দ্বারা উত্পন্ন অন্যান্য ফাইল ফরম্যাট সহ বিভিন্ন ফাইল ফরম্যাটের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। আপার কম্পিউটারের হিউম্যান-মেশিন ইন্টারফেস অত্যন্ত ব্যবহারকারী-বান্ধব, একটি স্বজ্ঞাত ডিসপ্লে এবং সুবিন্যস্ত অপারেশন বৈশিষ্ট্যযুক্ত। এতে ওয়ার্কপিসের গ্রাফিক্যাল ভিজ্যুয়ালাইজেশন, বিস্তৃত ডেটা স্টোরেজ, রিয়েল-টাইম লোকেশন ট্র্যাকিং এবং ফল্ট অ্যালার্ম নোটিফিকেশনের মতো ফাংশন অন্তর্ভুক্ত রয়েছে।

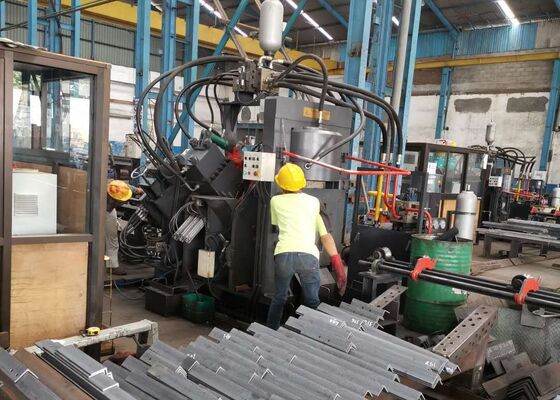

এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রসেসিং প্যারামিটারগুলির প্রতিনিধিত্ব করে, ব্যবহারকারীদের সরঞ্জামের প্রসেসিং গুণমান, নির্ভুলতা এবং কারুকার্য সরাসরি মূল্যায়ন করতে দেয়। তারা সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন প্রয়োজনীয়তার সাথে এর সামঞ্জস্যতা মূল্যায়নের জন্য একটি বাস্তব বেঞ্চমার্ক হিসাবে কাজ করে, যার ফলে সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য তথ্য-ভিত্তিক, ডেটা-চালিত সিদ্ধান্ত গ্রহণকে সমর্থন করে।

আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইনগুলির নির্মাণে, যেখানে টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করে, এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য অত্যন্ত গুরুত্বপূর্ণ যা টাওয়ারগুলির মূল কাঠামোগত কাঠামো গঠন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে, টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং কাঠামোগত অখণ্ডতা বজায় রাখার জন্য সঠিক মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করে।
