46m/মিনিট রোটেশন স্পিড টাওয়ার ফুট ওয়েল্ডিং রোবট 4500*3500*3000mm সামগ্রিক মেশিনের মাত্রা
পণ্য পরিচিতি:
এই সরঞ্জামটি প্রধানত টাওয়ারের ভিত্তি ঢালাই করার জন্য ব্যবহৃত হয়। শক্তিবৃদ্ধি প্লেটগুলি ছাড়াও, এটি প্রধান শরীরের 11টি প্রধান ওয়েল্ড সীম, 1টি পরিষ্কার করার সীম ওয়েল্ড এবং সিলিং হেড কোণার ঢালাই সম্পূর্ণ করতে পারে।
প্রধান পরামিতি:
| সরঞ্জাম মডেল |
TJH1200B |
| সরঞ্জাম আবেদন |
টাওয়ার পায়ে প্রধান জোড় seams জন্য, একক জোড় seam ঢালাই |
| প্রক্রিয়াকরণ পরিসীমা (মিমি) |
300*300*300-1200*1200*1200 |
| সরঞ্জাম উপাদান |
দ্বৈত অবস্থানকারী সহ 5-অক্ষ গ্যান্ট্রি রোবট |
| প্রোগ্রামিং পদ্ধতি |
পাঁচ-অক্ষ, ড্র্যাগ-এন্ড-ড্রপ প্রোগ্রামিং, একক-লাইন ঢালাই |
| ঢালাই সঠিকতা (মিমি) |
±0.5 |
| কাজের টেবিলের সংখ্যা |
2 পিসি |
| ওয়ার্কটেবল লোড ক্যাপাসিটি (কেজি) |
1000 |
| ঘূর্ণন গতি |
46মি/মিনিট |
| ওয়েল্ডিং মেশিনের মডেল |
NBC-500R |
| ঢালাই তারের ব্যাস (মিমি) |
1.2,1.6 |
| ঢালাই টর্চ কুলিং পদ্ধতি |
জল শীতল |
| সামগ্রিক মেশিনের মাত্রা (মিমি) |
4500*3500*3000 |
পণ্য বৈশিষ্ট্য:
1. পুনরাবৃত্তিযোগ্যতা: পুনরাবৃত্তিযোগ্যতা ±0.05 মিমি থেকে কম নয়।
2. ট্র্যাক নির্ভুলতা: ট্র্যাক নির্ভুলতা ±0.1 মিমি এর চেয়ে বেশি নয়।
3. কাঠামোগত প্রকার: একটি অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য যান্ত্রিক কাঠামো সহ আর্ক ওয়েল্ডিং রোবট, দীর্ঘমেয়াদী ক্রমাগত অপারেশনের সাথে মানিয়ে নিতে সক্ষম।
4. ওয়ার্কিং রেঞ্জ: 1500 মিমি পর্যন্ত ঢালাই করা ওয়ার্কপিসগুলির আকার পরিসীমা কভার করে৷
5. কাজের পদ্ধতি: ওয়ার্কপিসটি পজিশনার ফিক্সচারের উপর স্থাপন করা হয় এবং ওয়েল্ডিং হেডটি একটি ডেডিকেটেড রোবট বেসে মাউন্ট করা হয়; ঢালাইয়ের সময়, পজিশনার রোবট সিঙ্ক্রোনাসভাবে কাজ করে। রোবট দৃষ্টি স্ক্যানিং এবং অপারেশনের মাধ্যমে, একটি লেজার ওয়েল্ড সীম ট্র্যাকারের সাথে মিলিত, ওয়েল্ডিং ট্র্যাজেক্টরি প্রোগ্রামিং ছাড়াই গঠন করা যেতে পারে। এটি যেকোন জটিল এবং অনিয়মিত ওয়ার্কপিসকে ঝালাই করতে পারে এবং এটি পরিচালনা করা সহজ এবং শিখতে সহজ।
1. ওয়েল্ডিং সিস্টেম: একটি Aotai উচ্চ-পারফরম্যান্স আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই দিয়ে সজ্জিত, ট্রান্সভার্স, অনুদৈর্ঘ্য, এবং উল্লম্ব ঢালাই প্রক্রিয়া যেমন MIG/MAG/TIG ওয়েল্ডিং সমর্থন করে। ওয়েল্ডিং কারেন্ট এবং ভোল্টেজ রেঞ্জগুলি ওয়ার্কপিসগুলির প্রক্রিয়াকরণের প্রয়োজনীয়তাগুলি পূরণ করে, চমৎকার চাপ স্থিতিশীলতা এবং ঢালাই গঠনের গুণমান প্রদর্শন করে। এটি বিভিন্ন ঢালাই উপকরণ এবং ওয়ার্কপিস বেধ অনুযায়ী সঠিকভাবে সামঞ্জস্য করা যেতে পারে।
ওয়েল্ডিং টর্চ এবং আনুষাঙ্গিক: একটি উচ্চ-মানের অ্যাপোলো ওয়েল্ডিং টর্চ এবং সম্পর্কিত আনুষাঙ্গিক, যেমন তারের ফিড মেকানিজম এবং যোগাযোগের টিপস, ঢালাইয়ের গুণমান এবং দক্ষতা নিশ্চিত করে।
2. বুদ্ধিমান স্বীকৃতি এবং রূপান্তর: বুদ্ধিমান স্বীকৃতি এবং রূপান্তর ক্ষমতা বৈশিষ্ট্য: এটি অঙ্কন এবং প্রোগ্রামগুলি থেকে স্বয়ংক্রিয়ভাবে মূল ঢালাই বৈশিষ্ট্যগুলি (যেমন ঢালাই অবস্থান এবং প্রকার) সনাক্ত করতে পারে এবং 30 সেকেন্ডের মধ্যে রূপান্তর সম্পূর্ণ করে দ্রুত রোবট-এক্সিকিউটেবল ওয়েল্ডিং নির্দেশাবলীতে রূপান্তর করতে পারে। নেটওয়ার্ক, USB, এবং অন্যান্য যোগাযোগ পদ্ধতির মাধ্যমে ডেটা দ্রুত আমদানি করা যেতে পারে।
3. নিয়ন্ত্রণ ব্যবস্থা:
① নিয়ন্ত্রণ পদ্ধতি: সুনির্দিষ্ট গতিপথ নিয়ন্ত্রণ এবং ঢালাই পরামিতি সমন্বয় ফাংশন সহ উন্নত ডিজিটাল নিয়ন্ত্রণ ব্যবস্থা।
② প্রোগ্রামিং পদ্ধতি: ভিজ্যুয়াল স্ক্যানিং প্রোগ্রামিং সমর্থন করে; প্রোগ্রামিং ইন্টারফেসটি ব্যবহারকারী-বান্ধব এবং পরিচালনা করা সহজ, দ্রুত প্রোগ্রামিং এবং জটিল ঝালাইগুলির সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে।
③ কমিউনিকেশন ইন্টারফেস: স্বয়ংক্রিয় ইন্টিগ্রেশন সক্ষম করে অন্যান্য সরঞ্জাম এবং উত্পাদন লাইন নিয়ন্ত্রণ ব্যবস্থার সাথে যোগাযোগের জন্য ইন্টারফেস দিয়ে সজ্জিত।
4. পজিশনার মাউন্টিং স্ট্রাকচার: পজিশনার মাউন্টিং স্ট্রাকচারে ঢালাইয়ের সময় রোবট বডি এবং ওয়ার্কপিস দ্বারা উত্পন্ন বিভিন্ন শক্তি এবং কম্পন প্রতিরোধ করার জন্য যথেষ্ট শক্তি এবং স্থিতিশীলতা রয়েছে, স্বাভাবিক রোবট অপারেশন এবং ঢালাই সঠিকতা নিশ্চিত করে। মাউন্টিং স্ট্রাকচার ডিজাইন রোবট ইনস্টলেশন, ডিবাগিং এবং রক্ষণাবেক্ষণের সুবিধা দেয় তার কাজের পরিসীমা এবং কর্মক্ষমতা প্রভাবিত না করে।
5. নিরাপত্তা ব্যবস্থা: সুরক্ষা রেটিং: IP54 এর চেয়ে কম নয়, শিল্প পরিবেশে ধুলো, আর্দ্রতা ইত্যাদি সহ্য করতে সক্ষম।
6. রোবট আমদানি পদ্ধতি: আমদানি পদ্ধতির মধ্যে রয়েছে CAD অঙ্কন আমদানি, ভিজ্যুয়াল স্ক্যানিং আমদানি, এবং ওয়েল্ডিং তথ্য এবং প্রয়োজনীয়তার নো-প্রোগ্রামিং আমদানি। একাধিক প্রোগ্রাম এবং অঙ্কন আমদানি পদ্ধতি উপলব্ধ. সিস্টেমটি সহজ, ব্যবহার করা সহজ এবং সুবিধাজনক।
7. ওয়ার্কপিস ওয়েল্ডিং সিস্টেমের বর্ণনা: আর্ক ওয়েল্ডিং রোবটটি একটি 6-অক্ষ ফ্রি-ডিগ্রি ইন্ডাস্ট্রিয়াল রোবট ব্যবহার করে, যা ওয়েল্ডিং টর্চকে বিভিন্ন জটিল ভঙ্গিতে ওয়ার্কপিসের কাছে যেতে দেয়, বিভিন্ন ঢালাই অবস্থান এবং জটিল ঢালাই আকারের সাথে খাপ খাইয়ে নেয়, যেমন স্থানিক কার্ভ ওয়েল্ড।

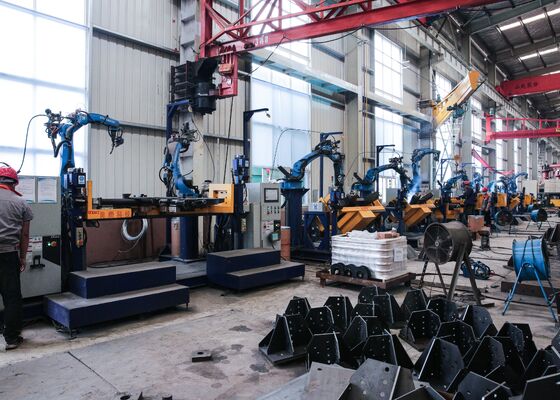

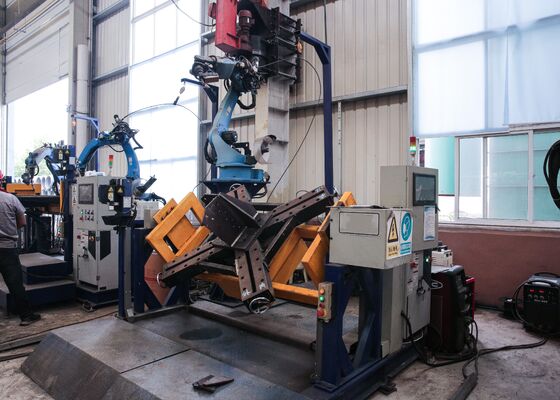

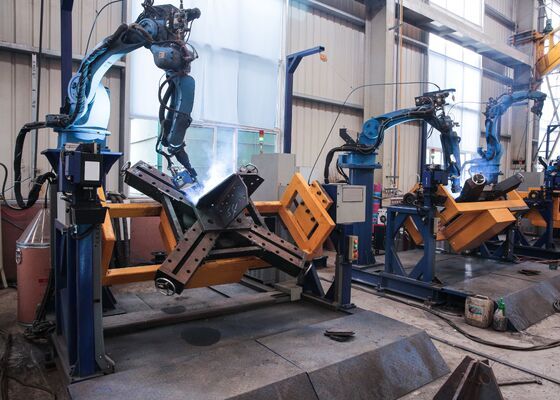

এই সরঞ্জামটি বিশেষভাবে ট্রান্সমিশন টাওয়ার বেসগুলির ঢালাইয়ের জন্য ডিজাইন করা হয়েছে, যা টাওয়ারের ভিত্তির কাঠামোগত অখণ্ডতা নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। স্টিফেনিং প্লেটগুলির ঢালাইয়ের বাইরে, সিস্টেমটি মূল কাঠামোর সমস্ত 11টি প্রাথমিক ওয়েল্ড সীম, সেইসাথে একক রুট পাস ওয়েল্ড, সম্পূর্ণ এবং সামঞ্জস্যপূর্ণ অনুপ্রবেশ নিশ্চিত করতে সক্ষম। উপরন্তু, এটি দক্ষতার সাথে শেষ ক্যাপ এবং কোণার জয়েন্টগুলির ঢালাই কার্যকর করে, সমস্ত গুরুত্বপূর্ণ সংযোগ পয়েন্টগুলিতে অভিন্ন এবং উচ্চ-মানের ঢালাই প্রদান করে। এই প্রয়োজনীয় ঢালাই ক্রিয়াকলাপগুলিকে স্বয়ংক্রিয় করার মাধ্যমে, সরঞ্জামগুলি সুনির্দিষ্ট প্রান্তিককরণ, সামঞ্জস্যপূর্ণ ঢালাই গুণমান এবং উচ্চতর কাঠামোগত শক্তির গ্যারান্টি দেয়, যা এটিকে টাওয়ার বেস নমুনা তৈরির জন্য আদর্শভাবে উপযুক্ত করে তোলে, যেমনটি সহিত চিত্রগুলিতে চিত্রিত হয়েছে।
