1500 কেজি ওয়ার্কটেবল লোড ক্ষমতা টাওয়ার ফুট ওয়েল্ডিং রোবট 1.2 মিমি ওয়েল্ডিং তারের ব্যাস
পণ্য পরিচিতি:
এই সরঞ্জামটি প্রধানত টাওয়ারের ভিত্তি ঢালাই করার জন্য ব্যবহৃত হয়। শক্তিবৃদ্ধি প্লেটগুলি ছাড়াও, এটি প্রধান শরীরের 11টি প্রধান ওয়েল্ড সীম, 1টি পরিষ্কার করার সীম ওয়েল্ড এবং সিলিং হেড কোণার ঢালাই সম্পূর্ণ করতে পারে।
প্রধান পরামিতি:
| সরঞ্জাম মডেল |
TJH1200KB |
| সরঞ্জাম আবেদন |
টাওয়ার পায়ে প্রধান জোড় seams জন্য, প্যারামেট্রিক সম্পূর্ণ স্বয়ংক্রিয় ঢালাই |
| প্রক্রিয়াকরণ পরিসীমা (মিমি) |
300*300*300-1200*1200*1200 |
| সরঞ্জাম উপাদান |
2-অক্ষ CNC পজিশনার সহ 6-অক্ষের রোবট |
| প্রোগ্রামিং পদ্ধতি |
প্যারামেট্রিক প্রোগ্রামিং, সম্পূর্ণ স্বয়ংক্রিয় ঢালাই |
| ঢালাই সঠিকতা (মিমি) |
±0.5 |
| কাজের টেবিলের সংখ্যা |
1 পিসি |
| ওয়ার্কটেবল লোড ক্যাপাসিটি (কেজি) |
1500 |
| ঘূর্ণন গতি |
46মি/মিনিট |
| ওয়েল্ডিং মেশিনের মডেল |
500PRO-RPH |
| ঢালাই তারের ব্যাস (মিমি) |
1.2 |
| ঢালাই টর্চ কুলিং পদ্ধতি |
জল শীতল |
| সামগ্রিক মেশিনের মাত্রা (মিমি) |
2600*3000*2600 |
পণ্য বৈশিষ্ট্য:
1. পুনরাবৃত্তিযোগ্যতা: সিস্টেমটি ±0.05 মিমি এর মধ্যে পুনরাবৃত্তিযোগ্যতা বজায় রাখে।
2. ট্র্যাকিং যথার্থতা: ট্র্যাকিং নির্ভুলতা ±0.1 মিমি অতিক্রম করে না।
3. যান্ত্রিক কনফিগারেশন: আর্ক ওয়েল্ডিং রোবট একটি শক্তিশালী এবং নির্ভরযোগ্য যান্ত্রিক কাঠামো সমন্বিত, দীর্ঘায়িত ক্রমাগত অপারেশন বজায় রাখার জন্য ডিজাইন করা হয়েছে।
4. অপারেশনাল রেঞ্জ: 1500 মিমি আকার পর্যন্ত ওয়ার্কপিস মিটমাট করতে সক্ষম।
5. অপারেশনাল মোড: ওয়ার্কপিসটি একটি পজিশনার ফিক্সচারে মাউন্ট করা হয়, একটি ডেডিকেটেড রোবট বেসে ওয়েল্ডিং হেড ইনস্টল করা থাকে। ঢালাই প্রক্রিয়া চলাকালীন, অবস্থানকারী এবং রোবট সমন্বয়ে কাজ করে। একটি লেজার সীম ট্র্যাকারের সাথে একত্রে রোবট দৃষ্টি স্ক্যানিং ব্যবহার করে, ওয়েল্ডিং পাথগুলি ম্যানুয়াল প্রোগ্রামিং ছাড়াই স্বয়ংক্রিয়ভাবে তৈরি হয়। এটি জটিল এবং অনিয়মিত ওয়ার্কপিসগুলির ঢালাই সক্ষম করে, অপারেশনের সহজতা এবং ন্যূনতম প্রশিক্ষণের প্রয়োজনীয়তা নিশ্চিত করে।
1. ওয়েল্ডিং সিস্টেম: একটি Aotai উচ্চ-পারফরম্যান্স আর্ক ওয়েল্ডিং পাওয়ার সোর্সের সাথে সমন্বিত, এমআইজি, এমএজি এবং টিআইজি সহ ট্রান্সভার্স, অনুদৈর্ঘ্য, এবং উল্লম্ব ঢালাই প্রক্রিয়া সমর্থন করে। ঢালাই বর্তমান এবং ভোল্টেজ পরিসীমা বিভিন্ন workpieces প্রয়োজনীয়তা সম্পূর্ণরূপে সন্তুষ্ট, উচ্চতর চাপ স্থিতিশীলতা এবং উচ্চ মানের জোড় গঠন প্রদান. বিভিন্ন ঢালাইয়ের উপকরণ এবং ওয়ার্কপিসের বেধের জন্য পরামিতিগুলি সঠিকভাবে সামঞ্জস্য করা যেতে পারে।
ওয়েল্ডিং টর্চ এবং আনুষাঙ্গিক: একটি প্রিমিয়াম অ্যাপোলো ওয়েল্ডিং টর্চ এবং তারের ফিডিং মেকানিজম এবং যোগাযোগের টিপস সহ সংশ্লিষ্ট আনুষাঙ্গিক দিয়ে সজ্জিত, সর্বোত্তম ঢালাই কর্মক্ষমতা এবং অপারেশনাল দক্ষতা নিশ্চিত করে।
2. বুদ্ধিমান স্বীকৃতি এবং রূপান্তর: উন্নত বুদ্ধিমান স্বীকৃতি এবং রূপান্তর কার্যকারিতা অন্তর্ভুক্ত করে। এটি স্বয়ংক্রিয়ভাবে ড্রয়িং বা প্রোগ্রাম থেকে ওয়েল্ড পজিশন এবং প্রকারের মতো জটিল ঢালাই বৈশিষ্ট্যগুলি সনাক্ত করে এবং 30 সেকেন্ডের মধ্যে প্রক্রিয়াটি সম্পূর্ণ করে দ্রুত রোবট-এক্সিকিউটেবল ওয়েল্ডিং কমান্ডে অনুবাদ করে। নেটওয়ার্ক, ইউএসবি বা অন্যান্য যোগাযোগ ইন্টারফেসের মাধ্যমে ডেটা নির্বিঘ্নে আমদানি করা যেতে পারে।
3. নিয়ন্ত্রণ ব্যবস্থা:
① নিয়ন্ত্রণ পদ্ধতি: সুনির্দিষ্ট ট্র্যাজেক্টরি ব্যবস্থাপনা এবং সামঞ্জস্যযোগ্য ঢালাই পরামিতি সমন্বিত উন্নত ডিজিটাল নিয়ন্ত্রণ ব্যবস্থা।
② প্রোগ্রামিং পদ্ধতি: ভিজ্যুয়াল স্ক্যান-ভিত্তিক প্রোগ্রামিং সমর্থন করে; ইন্টারফেসটি স্বজ্ঞাত এবং ব্যবহারকারী-বান্ধব, দ্রুত সেটআপ এবং জটিল ঢালাই অপারেশনের সঠিক নিয়ন্ত্রণের অনুমতি দেয়।
③ কমিউনিকেশন ইন্টারফেস: অন্যান্য সরঞ্জাম এবং উত্পাদন লাইন নিয়ন্ত্রণ ব্যবস্থার সাথে একীকরণের জন্য সংযোগের বিকল্পগুলি প্রদান করে, বিরামবিহীন স্বয়ংক্রিয় অপারেশনকে সহজতর করে।
4. পজিশনার মাউন্টিং স্ট্রাকচার: পজিশনার মাউন্টিং ফ্রেমওয়ার্ক ঢালাইয়ের সময় রোবট এবং ওয়ার্কপিস দ্বারা উত্পন্ন শক্তি এবং কম্পন প্রতিরোধ করার জন্য যথেষ্ট দৃঢ়তা এবং স্থিতিশীলতা প্রদান করে, নির্ভরযোগ্য রোবট অপারেশন এবং ধারাবাহিক ঢালাই নির্ভুলতা নিশ্চিত করে। এর ডিজাইন অপারেশনাল রেঞ্জ বা পারফরম্যান্সের সাথে আপস না করেই রোবটটির ইনস্টলেশন, কমিশনিং এবং রক্ষণাবেক্ষণের সুবিধা দেয়।
5. নিরাপত্তা ব্যবস্থা: সুরক্ষা রেটিং: ন্যূনতম IP54, ধুলো, আর্দ্রতা এবং অন্যান্য শিল্প পরিবেশগত কারণগুলি প্রতিরোধ করতে সক্ষম।
6. রোবট আমদানি পদ্ধতি: সিস্টেমটি সিএডি অঙ্কন আমদানি, ভিজ্যুয়াল স্ক্যান আমদানি এবং ঢালাই ডেটা এবং স্পেসিফিকেশনের প্রোগ্রাম-মুক্ত আমদানি সহ একাধিক আমদানি পদ্ধতি সমর্থন করে। এই বিভিন্ন বিকল্পগুলি নিশ্চিত করে যে সিস্টেমটি ব্যবহারকারী-বান্ধব, দক্ষ এবং সুবিধাজনক।
7. ওয়ার্কপিস ওয়েল্ডিং সিস্টেমের বর্ণনা: আর্ক ওয়েল্ডিং রোবটটি সম্পূর্ণ স্বাধীনতার সাথে একটি 6-অক্ষের শিল্প রোবট ব্যবহার করে, ওয়েল্ডিং টর্চকে বিভিন্ন জটিল অভিযোজন থেকে ওয়ার্কপিস অ্যাক্সেস করতে সক্ষম করে। এটি স্থানিক বক্র ঢালাই সহ বিভিন্ন ঢালাই অবস্থান এবং জটিল জোড় জ্যামিতি মিটমাট করে।

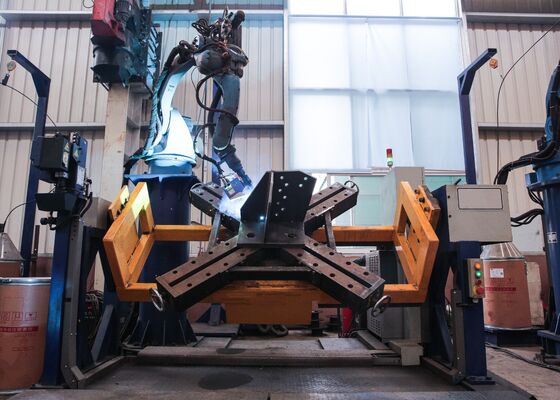

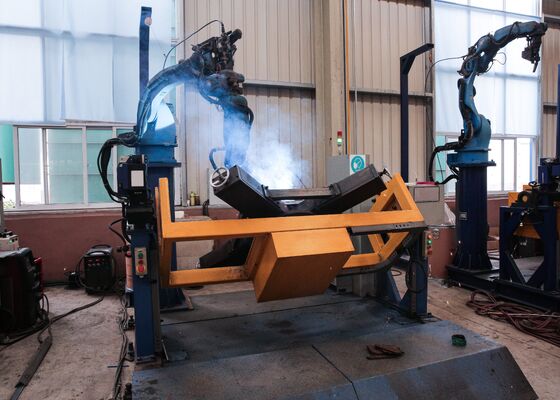

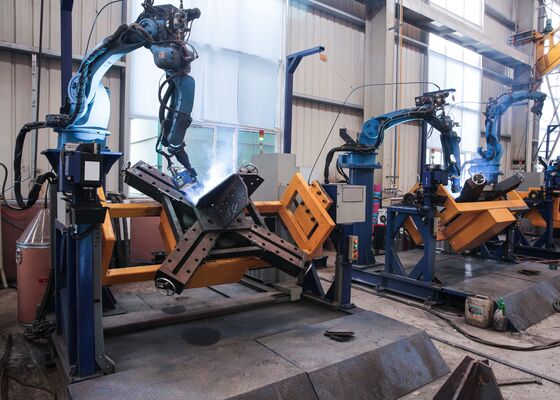

এই সরঞ্জামটি টাওয়ার ফাউন্ডেশনের কাঠামোগত অখণ্ডতা নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ ফাংশন পরিবেশন করে ট্রান্সমিশন টাওয়ার বেস ঢালাই করার উদ্দেশ্যে তৈরি করা হয়েছে। ওয়েল্ডিং স্টিফেনিং প্লেট ছাড়াও, সিস্টেমটি মূল কাঠামোর সমস্ত 11টি প্রাথমিক ওয়েল্ড সীম, সেইসাথে একক রুট পাস ওয়েল্ড, সম্পূর্ণ এবং অভিন্ন অনুপ্রবেশের নিশ্চয়তা প্রদান করতে সক্ষম। তদ্ব্যতীত, এটি দক্ষতার সাথে শেষ ক্যাপ এবং কোণার জয়েন্টগুলির ঢালাই সঞ্চালন করে, সমস্ত গুরুত্বপূর্ণ সংযোগ পয়েন্টগুলিতে সামঞ্জস্যপূর্ণ, উচ্চ-মানের ঝালাই সরবরাহ করে। এই প্রয়োজনীয় ঢালাই প্রক্রিয়াগুলিকে স্বয়ংক্রিয় করে, সরঞ্জামগুলি সুনির্দিষ্ট প্রান্তিককরণ, অভিন্ন ঢালাই গুণমান এবং উন্নত কাঠামোগত শক্তি নিশ্চিত করে, যা এটিকে টাওয়ার বেস প্রোটোটাইপ তৈরির জন্য ব্যতিক্রমীভাবে উপযুক্ত করে তোলে, যেমনটি সহিত চিত্রগুলিতে প্রদর্শিত হয়েছে।
