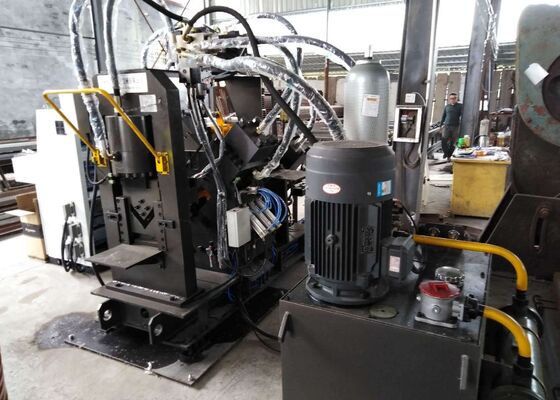

ইলেকট্রিক পাওয়ার টাওয়ার লোহার আনুষাঙ্গিক Cnc অ্যাঙ্গেল পাঞ্চিং মেশিন 1250KN কাটিং ফোর্স ব্যবহার করুন
পণ্য পরিচিতি:
এটি অ্যাঙ্গেল স্টিল, ফ্ল্যাট স্টিল এবং চ্যানেল স্টিলের উপর পাঞ্চিং, মার্কিং এবং শিয়ারিংয়ের জন্য ডিজাইন করা হয়েছে। এটি প্রাথমিকভাবে ক্রস-আর্মস, হুপস, পাঁচ-গর্ত সংযোগকারী প্লেট, ফ্ল্যাট প্যাড এবং বৈদ্যুতিক পাওয়ার টাওয়ার লোহার ফিটিংগুলির মধ্যে বেঞ্চ তৈরিতে নিযুক্ত করা হয়। মেশিনটি পৃথক প্রক্রিয়ার প্রয়োজন ছাড়াই একক অপারেশনে পাঞ্চিং, শিয়ারিং এবং মার্কিং করতে সক্ষম। এটি উচ্চ প্রসেসিং নির্ভুলতা, চমৎকার উৎপাদন দক্ষতা প্রদান করে এবং এটি একক ব্যক্তি দ্বারা পরিচালিত হতে পারে। মেশিনটি চালানোর জন্য সহজবোধ্য এবং ন্যূনতম প্রশিক্ষণের প্রয়োজন।
পণ্য পরামিতি:
| মডেল |
JBC1010 |
| ফাংশন |
খোঁচা, চিহ্নিত করা, লোম কাটা |
| কোণ আকার (মিমি) |
40х40х3～100х100х8 (স্লটেড হোল)
40х40х3～100х100х10 (বৃত্তাকার গর্ত)
|
| ফ্ল্যাট ইস্পাত আকার (মিমি) |
40x3~140x10 |
| চ্যানেল ইস্পাত (মিমি) |
80x5~140x8 |
| সর্বোচ্চ গর্ত ব্যাস (মিমি) |
Φ22х50 (স্লটেড হোল), Φ26 (গোলাকার গর্ত) |
| ঘুষি শক্তি (kN) |
800 |
| চিহ্নিত শক্তি (kN) |
630 |
| কর্তন শক্তি (kN) |
1250 |
| সর্বোচ্চ ফাঁকা দৈর্ঘ্য (মি) |
9 |
| সর্বোচ্চ সমাপ্তির দৈর্ঘ্য (মি) |
9 |
| পাশে ঘুষি |
3 |
| চিহ্নিত অক্ষরের গ্রুপ |
4 |
| চিঠির মাত্রা (মিমি) |
14×10×19 |
| সিএনসি অক্ষ |
3 |
| কাটিং মোড |
একক ফলক কাটা |
| কোণ খাওয়ানোর গতি (মি/মিনিট) |
80 |
| প্রসেসিং নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রাম ফাংশন |
রিয়েল টাইম ফল্ট ডিসপ্লে |
| প্রোগ্রামিং মোড |
কীবোর্ড দ্বারা ইনপুট, RS232 ইন্টারফেস,চলপি ডিস্ক এবং ইউএসবি ইন্টারফেস
|
পণ্য বৈশিষ্ট্য:
1. এই মেশিনে প্রাথমিকভাবে একটি ট্রান্সভার্স কনভেয়র, রোটারি লোডিং সিস্টেম, ইনফিড কনভেয়র, সিএনসি ইনফিড ক্যারেজ, পাঞ্চিং মডিউল, মার্কিং মডিউল, কাটিং মডিউল, আনলোডিং কনভেয়র, সেইসাথে ইন্টিগ্রেটেড হাইড্রোলিক, ইলেকট্রিক্যাল এবং নিউমেটিক সিস্টেম রয়েছে।
2. সার্ভো মোটর খাওয়ানোর সাথে CNC প্রযুক্তি ব্যবহার করে, এটি উচ্চ দক্ষতা এবং সামঞ্জস্যপূর্ণ ওয়ার্কপিস নির্ভুলতা প্রদান করে। সমস্ত জটিল জলবাহী, বায়ুসংক্রান্ত, এবং বৈদ্যুতিক উপাদানগুলি বিশ্বব্যাপী স্বীকৃত ব্র্যান্ডগুলি থেকে সংগ্রহ করা হয়।
3. রোটারি এনকোডার কেবল এবং পিএলসি কমিউনিকেশন ক্যাবল সহ সমস্ত প্রাথমিক তারগুলি আমদানি করা ঢালযুক্ত টুইস্টেড-পেয়ার প্রকার। এটি কার্যকরভাবে সংকেত হস্তক্ষেপ দ্বারা সৃষ্ট নির্ভুলতা বিচ্যুতি প্রতিরোধ করে।
4. কম্পিউটারটি স্বজ্ঞাত অপারেশনের জন্য একটি চীনা/ইংরেজি ইন্টারফেস বৈশিষ্ট্যযুক্ত এবং ওয়ার্কপিস অঙ্কন প্রদর্শন করতে পারে। প্রোগ্রামিং সহজবোধ্য এবং সরাসরি lofting সফ্টওয়্যার দ্বারা উত্পন্ন ডেটার সাথে সামঞ্জস্যপূর্ণ। প্রোগ্রাম সম্পাদনার সময়, শুধুমাত্র ওয়ার্কপিসের মাত্রা, গর্তের ব্যাস, পিছনের চিহ্ন এবং পরিমাণ লিখতে হবে।
5. কোণ রেখাটি বৃহত্তর বাঁকগুলির সাথে কোণগুলির প্রক্রিয়াকরণ মিটমাট করার জন্য একটি সমর্থনকারী এবং প্রেসিং ডিভাইস দিয়ে সজ্জিত।
6. সামনের এবং পিছনের লোডিং ইউনিটগুলি সম্পূর্ণরূপে আপগ্রেড করা হয়েছে, একটি নতুন কাঠামো গ্রহণ করে যা একটি স্প্রিং মেকানিজমের সাথে গাইড রেলকে একীভূত করে। এই নকশাটি আরও যুক্তিসঙ্গত এবং ব্যবহারিক, কার্যকরভাবে ত্রুটিগুলি দূর করে যেখানে বসন্ত উপাদান লোড সহ্য করতে পারে না।
7. ফল্ট সনাক্তকরণের জন্য একটি স্ব-ডায়াগনস্টিক ফাংশন দিয়ে সজ্জিত।
8. একক-ব্লেড শিয়ারিং একটি মসৃণ কাটা পৃষ্ঠের গ্যারান্টি দেয় এবং কাঁচামালের ব্যবহার অপ্টিমাইজ করে।
এই সরঞ্জামটি স্ট্রাকচারাল স্টিলের উপাদানগুলির বহুমুখী সিএনসি প্রক্রিয়াকরণের জন্য ইঞ্জিনিয়ার করা হয়েছে, যার মধ্যে রয়েছে চ্যানেল স্টিলের ওয়েব পৃষ্ঠ, কোণ ইস্পাতের উভয় ফ্ল্যাঞ্জ এবং ফ্ল্যাট স্টিল বিভাগ, যা বাঁকা বা খিলানযুক্ত প্রোফাইলগুলিতেও গঠিত হতে পারে। এটি এই উপকরণগুলির উপর বিভিন্ন ধরণের ক্রিয়াকলাপ সম্পাদন করতে সক্ষম, যেমন সুনির্দিষ্ট চিহ্নিতকরণ, নির্ভুল পাঞ্চিং এবং উচ্চ-মানের শিয়ারিং, একটি একক সেটআপে ব্যাপক প্রক্রিয়াকরণ সরবরাহ করে। এই বহুমুখী ক্ষমতাগুলিকে একীভূত করার মাধ্যমে, মেশিনটি অ্যাঙ্গেল স্টিল, ফ্ল্যাট স্টিল এবং চ্যানেল ইস্পাত উপাদানগুলির দক্ষ এবং সুনির্দিষ্ট বানান নিশ্চিত করে, এটিকে সামঞ্জস্যপূর্ণ গুণমান এবং মাত্রিক নির্ভুলতার সাথে কাস্টম স্ট্রাকচারাল অংশ, প্রোটোটাইপ এবং নমুনা টুকরা তৈরির জন্য উপযুক্ত করে তোলে।
এটি কোণ ইস্পাত, ফ্ল্যাট স্টিল এবং চ্যানেল স্টিলের খোঁচা, চিহ্নিতকরণ এবং শিয়ারিংয়ের জন্য ব্যবহার করা হয়। এটি প্রাথমিকভাবে ক্রস-আর্মস, হুপস, পাঁচ-গর্ত সংযোগকারী প্লেট, ফ্ল্যাট প্যাড এবং বৈদ্যুতিক পাওয়ার টাওয়ার লোহার ফিটিংগুলির মধ্যে বেঞ্চ তৈরিতে প্রয়োগ করা হয়।
