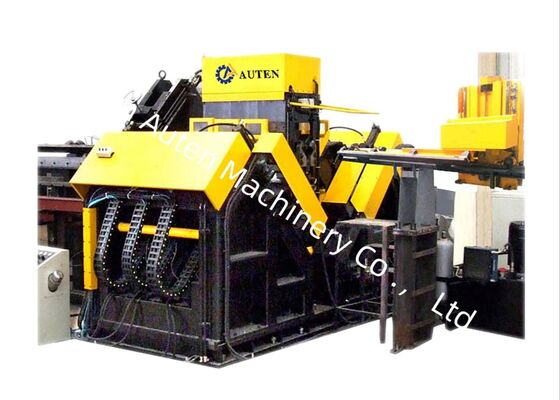

বাহ্যিক কুলিং সিস্টেম সিএনসি কোণ ড্রিলিং মার্কিং সরঞ্জাম লাইন 14 × 10 × 19 মিমি অক্ষর আকার

বাহ্যিক কুলিং সিস্টেম সিএনসি কোণ ড্রিলিং মার্কিং সরঞ্জাম লাইন 14 × 10 × 19 মিমি অক্ষর আকার

পণ্যের ব্যবহারঃ

সমাবেশ লাইন ইলেকট্রিক ট্রান্সমিশন টাওয়ার, টেলিযোগাযোগ কাঠামো এবং ইস্পাত কাঠামো ব্যবহৃত অংশ খোদাই এবং ছিদ্র জন্য ডিজাইন করা হয়

পণ্য কাঠামোর বৈশিষ্ট্যঃ

সরঞ্জাম প্রধানত একটি পাশের খাওয়ানোর টেবিল, ফ্লিপ-খাওয়ানোর প্রক্রিয়া, উপাদান গাইড চ্যানেল, সিএনসি ট্রলি খোদাই সিস্টেম, শিলালিপি মডিউল, ড্রিলিং মডিউল, প্রেসিং মডিউল,সমাপ্ত পণ্য কনভেয়র, হাইড্রোলিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, কন্ট্রোল সিস্টেম, এবং একাধিক অতিরিক্ত উপাদান।

প্রধান পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

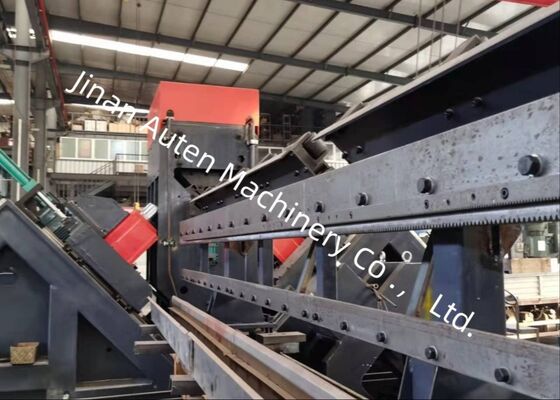

1এই উত্পাদন লাইন একটি পাশের কনভেয়র, ফ্লিপ-ওভার কনভেয়র, ইনপুট কনভেয়র, সিএনসি ইনফিড ট্রলি, দুটি ড্রিলিং মডিউল, একটি মার্কিং মডিউল, একটি স্বয়ংক্রিয় নিষ্কাশন কনভেয়র,সংশ্লিষ্ট হাইড্রোলিক ইউনিট এবং বৈদ্যুতিক শীতল সিস্টেমের সাথেএটি উপাদান খাওয়ানোর জন্য সিএনসি প্রযুক্তি এবং সার্ভো ড্রাইভ ব্যবহার করে, উচ্চ দক্ষতা এবং ধ্রুবক workpiece যথার্থতা নিশ্চিত করে।

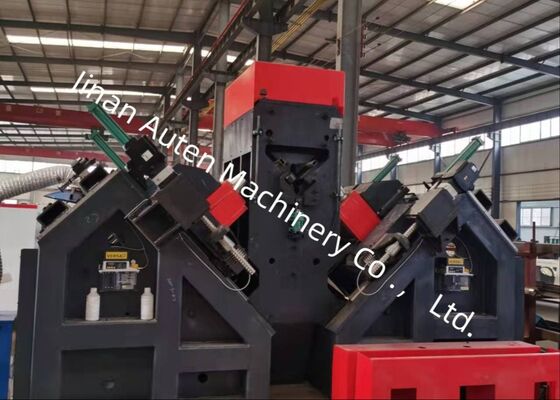

2প্রতিটি দিকে একটি ড্রিলিং মডিউল ইনস্টল করা হয়েছে, প্রতিটি মডিউল বিভিন্ন মাত্রার তিনটি ড্রিলের জন্য উপযুক্ত।ড্রিলিং মডিউল CNC- নিয়ন্ত্রিত আন্দোলন ড্রিলিং গভীরতা নিয়ন্ত্রণ করতে সক্ষম, সঠিক গর্ত অবস্থান নিশ্চিত।

3সমস্ত স্পিন্ডলগুলির ঘূর্ণন গতি একটি ফ্রিকোয়েন্সি রূপান্তরকারীর মাধ্যমে অবিচ্ছিন্নভাবে নিয়ন্ত্রিত হতে পারে, যখন ফিড রেটগুলি প্রবাহ নিয়ন্ত্রণ ভালভগুলির মাধ্যমে অসীমভাবে পরিবর্তনশীল।দ্রুত খাওয়ানোর মধ্যে রূপান্তর, কাজ খাওয়ানো, এবং দ্রুত spindle retraction সম্পূর্ণরূপে স্বয়ংক্রিয় হয়.

4. ড্রিলিং লাইনে একটি একক চিহ্নিতকরণ মডিউল রয়েছে, চিহ্নিতকরণের অবস্থানগুলি সহজেই পূর্বনির্ধারিত। চিহ্নিতকরণ, ওয়ার্কপিস clamping, এবং ড্রিলিংয়ের জন্য ইনফিডিং হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়।সমালোচনামূলক উপাদানগুলি বিশ্বস্ত আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে ক্রয় করা হয়ড্রিলের সেবা জীবন বাড়ানোর জন্য একটি সার্কুলেটিং কুলিং সিস্টেম অন্তর্ভুক্ত করা হয়।

5. উভয় চিহ্নিতকরণ এবং ড্রিলিং অপারেশন সম্পূর্ণরূপে স্বয়ংক্রিয় হয়। সমাপ্ত উপাদান একটি বায়ুসংক্রান্ত টার্নওভার প্রক্রিয়া মাধ্যমে নিষ্কাশন করা হয়,ম্যানুয়াল শ্রমের প্রয়োজনীয়তা হ্রাস এবং প্রতিযোগী নির্মাতাদের তুলনায় উল্লেখযোগ্য সুবিধা প্রদান.

6. কন্ট্রোল সিস্টেম প্রধান কম্পিউটার, সার্ভো ড্রাইভ, পিএলসি, বহিরাগত পর্যবেক্ষণ সুইচ, এবং অন্যান্য অপরিহার্য উপাদান গঠিত.মেশিনিং প্রোগ্রাম স্বয়ংক্রিয়ভাবে উত্পন্ন হয়উপরন্তু, প্রোগ্রাম সংরক্ষণ করা যেতে পারে, পুনরুদ্ধার, প্রদর্শন, এবং workpiece সনাক্তকরণ নম্বর অনুযায়ী প্রেরণ।

7মেশিনিং লাইনটি একটি সমর্থন এবং প্রেসিং ডিভাইস দিয়ে সজ্জিত করা হয় যাতে ক্রমবর্ধমান বাঁক সঙ্গে কোণগুলির জন্য প্রক্রিয়াকরণের প্রয়োজনীয়তা পূরণ করা যায়।

এই নমুনাগুলি ট্রান্সমিশন টাওয়ার নির্মাণে ব্যবহৃত কোণ স্টিলের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন এবং গর্ত কনফিগারেশনের বিস্তৃত বর্ণালীকে অন্তর্ভুক্ত করে।এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামগুলির অপারেশনাল পারফরম্যান্সের দৃষ্টিভঙ্গি মূল্যায়ন করতে সক্ষম করে, সরঞ্জামটি ট্রান্সমিশন লাইন টাওয়ার উত্পাদন করার জন্য প্রয়োজনীয় উত্পাদন মান পূরণ করে কিনা তা যাচাই করার জন্য স্পষ্ট এবং বাস্তব রেফারেন্স প্রদান করে

অতি উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলিকে কঠোর আবহাওয়া এবং ভারী লোডের প্রতিরোধ করতে হবে,এই সরঞ্জামটি কোণ স্টিলের উপাদানগুলি প্রক্রিয়াজাত করার জন্য অপরিহার্য যা টাওয়ারগুলি গঠন করেএটি টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলিতে ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সঠিক মাত্রা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করাএর ফলে, এটি ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা তাদের পরিষেবা জীবন জুড়ে গ্যারান্টি দেয়।
