বড় আকারের উত্পাদন উপাদান সিএনসি ফ্ল্যাট স্টিল চ্যানেল স্টিল Punching টাইপিং মেশিন 3 অক্ষ

বড় আকারের উত্পাদন উপাদান সিএনসি ফ্ল্যাট স্টিল চ্যানেল স্টিল Punching টাইপিং মেশিন 3 সিএনসি অক্ষ

পণ্যের ভূমিকা:

এটি চ্যানেল স্টিলের ওয়েব পৃষ্ঠের সিএনসি প্রক্রিয়াকরণের জন্য উপযুক্ত, কোণ স্টিলের উভয় ফ্ল্যাঞ্জ, এবং ফ্ল্যাট স্টিল (যা আর্কগুলিতে গঠিত হতে পারে), চিহ্নিতকরণ, punching,এবং কাটার কাজএটি উচ্চ যন্ত্রের নির্ভুলতা, দ্রুত punching কর্মক্ষমতা, এবং উত্পাদন দক্ষতা উন্নত প্রদান করে।

এটি নতুন পণ্য বিকাশের সময় ছোট-বেট, মাল্টি-ভেরিয়েন্ট উত্পাদন পাশাপাশি উপাদানগুলির বৃহত আকারের উত্পাদন পরিচালনা করতে সক্ষম।প্রতিটি পর্যায় একটি চাপ-কনটন স্টেশন দিয়ে সজ্জিত করা হয় একক অপারেটর লোডিং এবং clamping কাজ সহজ করার জন্য.

পণ্যের পরামিতিঃ

সরঞ্জামের গঠন:

প্রক্রিয়া প্রবাহঃ The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.

1খাওয়ানোর যন্ত্র:
এটি একটি কনভেয়র চেইন, চাকা সমর্থন, এবং একটি ট্রান্সমিশন প্রক্রিয়া নিয়ে গঠিত। চেইনটি ওয়ার্কপিসগুলি পরিবহনের জন্য চপ্পল দিয়ে সজ্জিত।

2খাওয়ানোর চ্যানেলঃ
2.১ বিভিন্ন স্পেসিফিকেশনের ওয়ার্কপিসকে সমর্থন ও বহন করার জন্য ডিজাইন করা।
2.২ অন্যান্য উপাদানগুলির মধ্যে সমর্থন রোলার, চ্যানেল ব্র্যাকেট এবং র্যাকগুলি নিয়ে গঠিত।

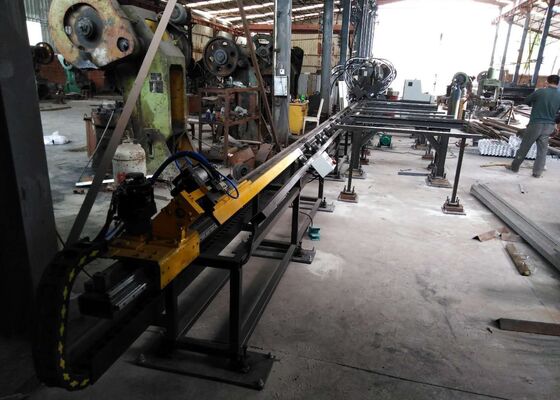

3সিএনসি ফিডিং ট্রলিঃ
3.1 ওয়ার্কপিসের ফাঁকা অংশগুলিকে সুরক্ষিত করতে এবং এক্স-অক্ষ বরাবর সিএনসি মেশিনে সরবরাহ করতে ব্যবহৃত হয়।
3.২ সিএনসি ফিডিং ট্রলিতে অন্যান্য উপাদানগুলির মধ্যে একটি ফ্রেম, গিয়ার, সিলিন্ডার, সার্ভো মোটর এবং একটি রোবোটিক আর্ম রয়েছে।
3.3 একটি সার্ভো মোটর দ্বারা চালিত, সিএনসি ফিডিং ট্রলি ওয়ার্কপিসের লম্বা গতির জন্য সুনির্দিষ্ট অবস্থান নিশ্চিত করে।

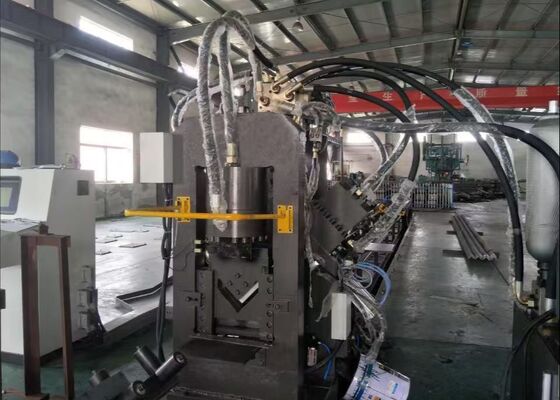

4সিএনসি পাঞ্চিং মেশিনঃ
4.১ এর মধ্যে রয়েছে মেশিনের ফ্রেম, বেস, ট্রান্সমিশন মেশিন, প্রধান প্যান্সিং হাইড্রোলিক সিলিন্ডার, ডাই-চেঞ্জিং সিস্টেম, মেশিন এবং চাপ যন্ত্র।
4.২ একটি সিলিন্ডার একটি প্যাডকে চালিত করে, যাতে বিভিন্ন মেশিন নির্বাচন করা যায়, যা দ্রুত মেশিন প্রতিস্থাপন করতে সক্ষম করে।
4.3 ওয়ার্কপিসটি এক্স-অক্ষ বরাবর পরিবহন করা হয়, যখন একটি সার্ভো মোটর দ্বারা চালিত, পার্সিং ডাইটি A-অক্ষ বরাবর সঞ্চালিত হয়।ডাই-পরিবর্তন সিস্টেম তারপর ক্রমাগত কোণ ইস্পাত workpiece এক পাশ machining সম্পূর্ণ করতে বিভিন্ন ব্যাসাকার punches swaps.

5বি-সাইড সিএনসি পাঞ্চিং মেশিনঃ
5.১ মেশিনের ফ্রেম, ট্রান্সমিশন মেশিন, প্রধান প্যান্সিং হাইড্রোলিক সিলিন্ডার, ডাই-চেঞ্জিং সিস্টেম, ডাই এবং চাপ যন্ত্রপাতি নিয়ে গঠিত।
5.২ এক্স-অক্ষ বরাবর ওয়ার্কপিসটি ফিড করা হয়, যখন সার্ভো মোটর দ্বারা চালিত, পার্সিং ডাই Y-অক্ষ বরাবর চলে।ডাই-পরিবর্তন সিস্টেম ধারাবাহিকভাবে চ্যানেল ইস্পাত ওয়েব প্রক্রিয়াজাতকরণের জন্য বিভিন্ন ব্যাসার্ধের punches বিনিময়, একপাশে কোণ স্টীল, এবং উপরের গর্ত সমতল স্টীল।
5.3 একটি সিলিন্ডার একটি প্যাডকে চালিত করে, যাতে বিভিন্ন প্যান্সিং মেশিন নির্বাচন করা যায়, যা দ্রুত মেশিন প্রতিস্থাপন নিশ্চিত করে।

6. কাঁচি মেশিন:
6.1 নির্দিষ্ট দৈর্ঘ্যে কাজ টুকরা কাটা।
6.২ এর মধ্যে রয়েছে মেশিনের ফ্রেম, শিয়ারিং ডায়, শিয়ারিং সিলিন্ডার এবং সংশ্লিষ্ট উপাদান।

7স্রাব চ্যানেলঃ
7.১ প্যান্সিং এবং শিয়ারিং অপারেশনের পর ওয়ার্কপিস ধরে রাখার জন্য ব্যবহৃত হয়।
7.২ চ্যানেল সমর্থন, সমর্থন রোলার, সিলিন্ডার এবং অন্যান্য উপাদান দিয়ে গঠিত।
7.3 পাঞ্চিং এবং শিয়ারিংয়ের পরে, ওয়ার্কপিসগুলি ম্যানুয়ালি আনলোডিং অবস্থানে ধাক্কা দেওয়া হয় এবং একটি কুলিং সিলিন্ডারের নিয়ন্ত্রণে ছেড়ে দেওয়া হয়।

8হাইড্রোলিক সিস্টেম:
8.১ এর মধ্যে একটি কন্ট্রোল ইউনিট, হাইড্রোলিক ড্রাইভ স্টেশন এবং অন্যান্য সহায়ক ইউনিট রয়েছে।
8.২ কন্ট্রোল ইউনিট: এতে প্রতিটি পাঞ্চিং এবং শিয়ারিং মেশিন পরিচালনা করার জন্য হাইড্রোলিক উপাদান এবং চাপ সুরক্ষা ডিভাইস অন্তর্ভুক্ত রয়েছে।

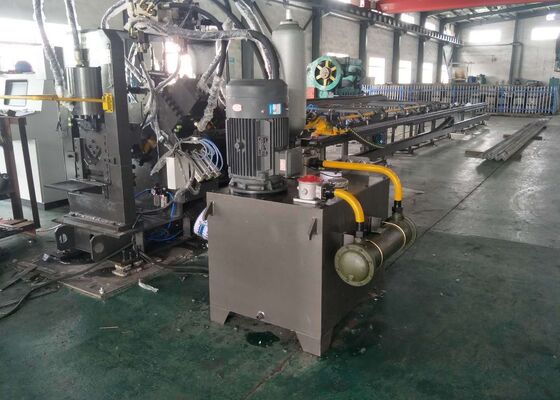

8.3 ড্রাইভ হাইড্রোলিক স্টেশন: প্রধানত একটি তেল ট্যাংক, মোটর, পাম্প নিয়ে গঠিত এবং একটি ফিল্টারিং সিস্টেম দিয়ে সজ্জিত।
8.4 শীতল করার পদ্ধতিঃ জল-শীতল, প্রবেশের পানির তাপমাত্রা ≤20°C।
8.5 অপারেটিং চাপঃ উচ্চ চাপ ২৫ এমপিএ।

9. বায়ুসংক্রান্ত সিস্টেম:
9.1 মূলত ডাই নির্বাচন, clamping, এবং সংশ্লিষ্ট অপারেশন জন্য ব্যবহৃত।
9.২ ধুলো ও আর্দ্রতা মুক্ত চাপযুক্ত বাতাসের প্রয়োজন।

10বৈদ্যুতিক সিস্টেম:
10.১ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার গঠনঃ
এর মধ্যে রয়েছে একটি হোস্ট কম্পিউটার, পিএলসি (প্রোগ্রামযোগ্য লজিক কন্ট্রোলার), সার্ভো ড্রাইভ, এবং সনাক্তকরণ এবং সুরক্ষা উপাদান, অন্যদের মধ্যে।
10.২ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার অপারেটিং মোডঃ
সিস্টেম দুটি মোডে কাজ করেঃ ম্যানুয়াল এবং স্বয়ংক্রিয়।
ম্যানুয়াল মোডে, প্রতিটি পৃথক মেশিন ইনচিং কন্ট্রোলের মাধ্যমে কাজ করে।
স্বয়ংক্রিয় মোডে, বিভিন্ন শ্রেণিবদ্ধ অপারেশনগুলি পূর্ব-প্রোগ্রামযুক্ত মেশিনিং পদ্ধতি অনুসারে স্বয়ংক্রিয়ভাবে সম্পাদিত হয়।

এই সরঞ্জামটি স্টিলের কাঠামোগত উপাদানগুলির বহুমুখী সিএনসি প্রসেসিংয়ের জন্য ডিজাইন করা হয়েছে, যার মধ্যে চ্যানেল স্টিলের ওয়েব পৃষ্ঠগুলি, কোণ স্টিলের উভয় ফ্ল্যাঞ্জ এবং সমতল স্টিলের বিভাগগুলি অন্তর্ভুক্ত রয়েছে,যা বাঁকা বা কার্ভযুক্ত প্রোফাইলেও আকৃতির হতে পারেএটি এই উপকরণগুলির উপর বিভিন্ন ক্রিয়াকলাপ সম্পাদন করতে সক্ষম, যেমন যথার্থ চিহ্নিতকরণ, সঠিক ঘুষি এবং উচ্চ মানের কাটিয়া,একক সেটআপে ব্যাপক প্রসেসিং ক্ষমতা প্রদানএই বিভিন্ন ফাংশন সমর্থন করে, মেশিনটি কোণ ইস্পাত, ফ্ল্যাট ইস্পাত এবং চ্যানেল ইস্পাত উপাদানগুলির দক্ষ এবং সুনির্দিষ্ট উত্পাদন নিশ্চিত করে।কাস্টম কাঠামোগত অংশ উত্পাদন জন্য এটি আদর্শ করে তোলে, প্রোটোটাইপ, এবং নমুনা টুকরা ধারাবাহিক মানের এবং মাত্রিক নির্ভুলতা সঙ্গে।

এটি কোণ ইস্পাত, সমতল ইস্পাত এবং চ্যানেল ইস্পাত উপর punching, চিহ্নিতকরণ এবং shearing জন্য ব্যবহৃত হয়। এটি প্রধানত ক্রস-আর্ম, hoops, পাঁচ-হোল সংযোগ প্লেট, সমতল প্যাড,ইলেকট্রিক পাওয়ার টাওয়ার লোহার আনুষাঙ্গিক এবং বেঞ্চ.
