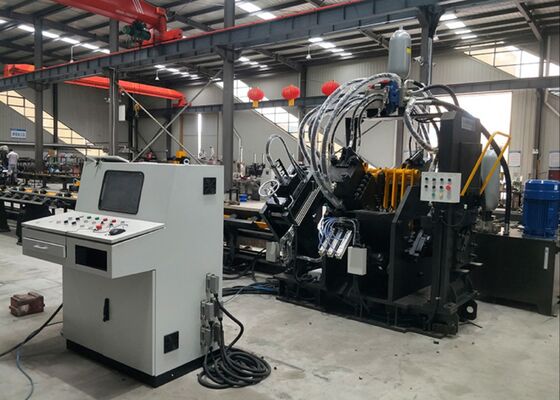

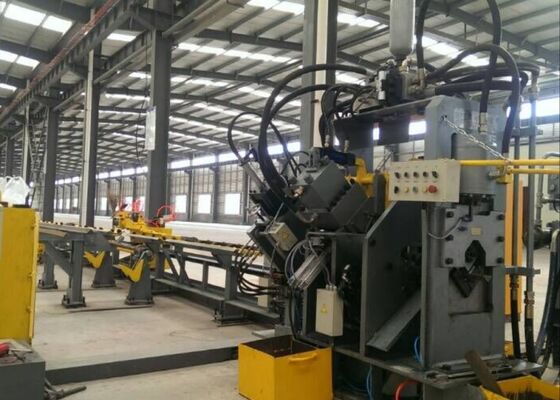

মডেল JNC2020 সিএনসি এঙ্গেল পঞ্চিং শেয়ারিং উত্পাদন লাইন 32x7x3m সামগ্রিক মাত্রা

মডেল JNC2020 Cnc অ্যাঙ্গেল পাঞ্চিং শিয়ারিং প্রোডাকশন লাইন 32x7x3m সামগ্রিক মাত্রা

পণ্য পরিচিতি:

পাঞ্চিং, মার্কিং এবং কাটার জন্য JNC সিরিজের হাই-স্পিড সিএনসি অ্যাঙ্গেল স্টিল প্রোডাকশন লাইনটি প্রাথমিকভাবে একটি পাঞ্চিং মডিউল, মার্কিং মডিউল, কাটিং মডিউল, ট্রান্সভার্স কনভেয়র, রোটারি কনভেয়র, ফিডিং কনভেয়র, ডিসচার্জ কনভেয়র, সিএনসি ফিডিং সিস্টেম, ইলেকট্রিক ক্যারেজ, ইলেকট্রিক সিস্টেম ইত্যাদির সমন্বয়ে গঠিত। উপাদান এই প্রোডাকশন লাইনটি মূলত টাওয়ার ম্যানুফ্যাকচারিং সেক্টরের মধ্যে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। উত্পাদন পদ্ধতি সম্পূর্ণরূপে সংখ্যাগতভাবে নিয়ন্ত্রিত, ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, মাল্টি-মডেল এবং বড় আকারের উত্পাদন সক্ষম করে।

পণ্য পরামিতি:

পণ্য বৈশিষ্ট্য:

1. সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং মেশিনটি দুটি বা তিনটি পাঞ্চিং মডিউল দিয়ে সাজানো হয়েছে, প্রতিটি তিনটি স্বতন্ত্র পাঞ্চ মাপ মিটমাট করতে সক্ষম। এই পাঞ্চিং মডিউলগুলি সঠিকভাবে পাঞ্চিং অবস্থানগুলিকে সামঞ্জস্য করার জন্য সংখ্যাসূচক নিয়ন্ত্রণ (NC) এর মাধ্যমে সঠিকভাবে পরিচালিত হয়। মেশিনটি বৃত্তাকার এবং ডিম্বাকৃতি গর্ত পাঞ্চিং উভয় সমর্থন করে। এর উচ্চ-গতির খাওয়ানো এবং পাঞ্চিং অপারেশনগুলি উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা উন্নত করে। 50 × 50 × 4 মিমি কোণ ইস্পাতের জন্য, আট ঘণ্টার কাজের শিফটের সময় উৎপাদন ক্ষমতা 9-10 টনে পৌঁছায়।

2. CNC অ্যাঙ্গেল পাঞ্চিং মেশিনের মার্কিং ইউনিট একটি শক্তিশালী এবং অনমনীয় কাঠামোর মধ্যে আবদ্ধ। মার্কিং সিস্টেমে ক্যাসেটের চার সেট রয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যায়, অবাধে সামঞ্জস্যযোগ্য টাইপিং অবস্থান সহ। তাছাড়া, 10টি সারি সমন্বিত একটি ডিস্ক মার্কিং পদ্ধতি উপলব্ধ, যা স্বয়ংক্রিয়ভাবে ম্যানুয়াল হস্তক্ষেপ ছাড়াই অক্ষর নির্বাচন করে, উল্লেখযোগ্যভাবে মার্কিং দক্ষতা বৃদ্ধি করে।

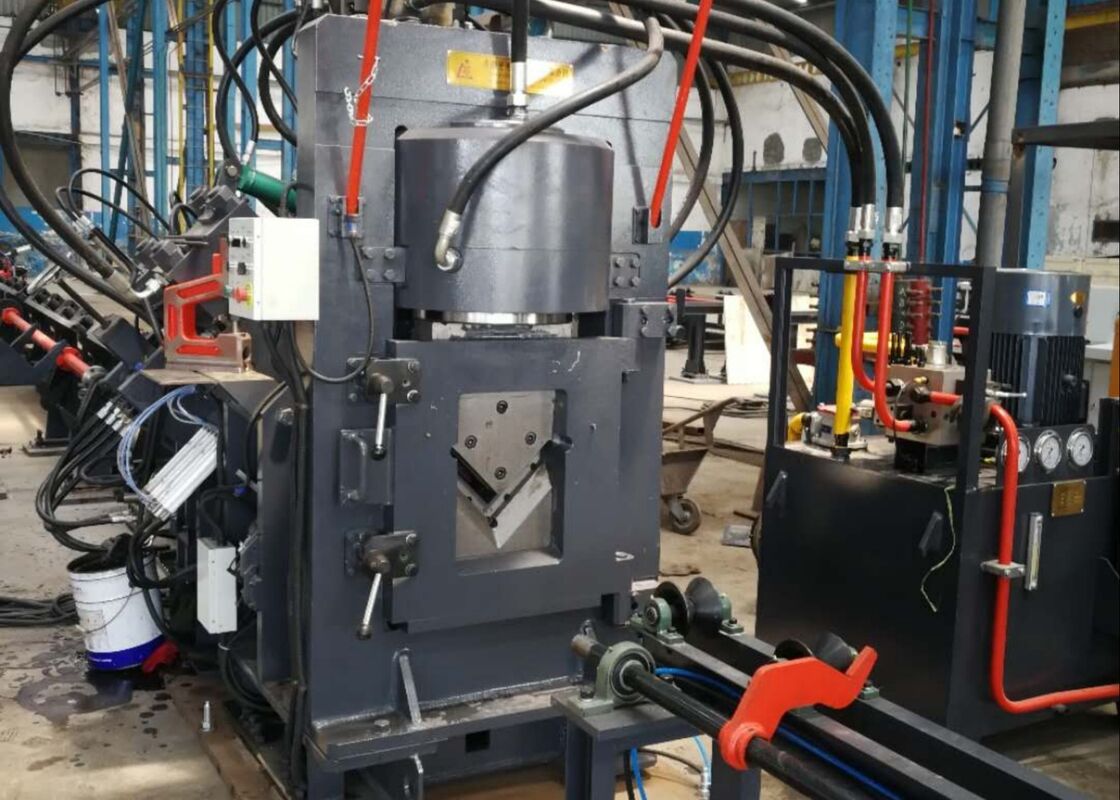

3. CNC কোণ ইস্পাত কাটিয়া মেশিন একটি একক-ব্লেড শিয়ারিং মডিউল দিয়ে লাগানো হয়েছে, যা এর ব্যতিক্রমী কাটিং শক্তির জন্য উল্লেখ করা হয়েছে। প্রতিটি কাটা শূন্য উপাদান বর্জ্য সঙ্গে মৃত্যুদন্ড কার্যকর করা হয়, একটি মসৃণ এবং সুনির্দিষ্ট কাটা পৃষ্ঠ উত্পাদন. ব্লেড হাউজিংটিতে একটি খোলা দরজার কনফিগারেশন রয়েছে, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপনের অনুমতি দেয়।

4. অনুভূমিক উপাদান টেবিল দক্ষতার সাথে একটি মোটর এবং রিডুসার দ্বারা চালিত ঘূর্ণমান উপাদান র্যাকে কোণ ইস্পাত বহন করে। এই সিস্টেমটি নিশ্চিত করে যে কোণ ইস্পাত পরবর্তী ক্রিয়াকলাপের জন্য ফিডিং কনভেয়ারে দৃঢ়ভাবে অবস্থান করছে।

5. ওয়ার্কপিসটি নিরাপদে আটকানো এবং একটি CNC ফিডিং ক্যারেজ দ্বারা পরিবহন করা হয়, সুনির্দিষ্ট অবস্থান নিশ্চিত করে। ফিডিং ক্যারেজ একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটোইলেকট্রিক এনকোডার দ্বারা প্রদত্ত প্রতিক্রিয়া সহ, একটি বন্ধ-লুপ নিয়ন্ত্রণ ব্যবস্থার মধ্যে কাজ করে।

6. সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং এবং মার্কিং মেশিন একটি হাইড্রোলিক সিস্টেম দ্বারা চালিত হয় যা পাঞ্চিং, মার্কিং এবং শিয়ারিং অপারেশনগুলিকে ক্ষমতা দেয়৷ এটিতে একটি সমন্বিত সঞ্চয়কারীর সাথে একটি উচ্চ-গতির হাইড্রোলিক স্টেশন রয়েছে এবং হাইড্রোলিক লাইনগুলি ফেরুল-টাইপ ফিটিংগুলি ব্যবহার করে, সহজ প্রতিস্থাপন এবং রক্ষণাবেক্ষণের অনুমতি দিয়ে ফুটো-মুক্ত কর্মক্ষমতা নিশ্চিত করে। প্রাথমিক হাইড্রোলিক ভালভ ব্লকগুলি বিখ্যাত Atos ব্র্যান্ড দ্বারা সরবরাহ করা হয়, একটি নির্ভরযোগ্য এবং দক্ষ জলবাহী সিস্টেমের গ্যারান্টি দেয়।

7. হাইড্রোলিক স্টেশনটি জল শীতল, বায়ু শীতল বা তেল ঠান্ডা সহ একাধিক শীতল বিকল্প সরবরাহ করে। ক্লায়েন্টরা তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তা অনুযায়ী সবচেয়ে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে পারে।

8. নিয়ন্ত্রণ ব্যবস্থা প্রাথমিকভাবে একটি হোস্ট কম্পিউটার, পিএলসি, সার্ভো মোটর, বাহ্যিক সনাক্তকরণ সুইচ এবং অন্যান্য প্রয়োজনীয় উপাদানগুলির সমন্বয়ে গঠিত। অপারেটররা সহজভাবে প্রসেসিং প্যারামিটার প্রবেশ করে এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রসেসিং প্রোগ্রাম তৈরি করে। এটি CAD সফ্টওয়্যার দ্বারা উত্পাদিত DXF, NC এবং অন্যান্য ফাইল ফরম্যাট পড়তেও সক্ষম। হোস্ট কম্পিউটারে একটি ব্যবহারকারী-বান্ধব মানব-মেশিন ইন্টারফেস রয়েছে, যা স্বজ্ঞাত ভিজ্যুয়ালাইজেশন এবং সহজবোধ্য অপারেশন প্রদান করে। এটি গ্রাফিকাল ওয়ার্কপিস ডিসপ্লে, ব্যাপক ডেটা স্টোরেজ, অবস্থান ডেটা ভিজ্যুয়ালাইজেশন এবং ফল্ট অ্যালার্ম বিজ্ঞপ্তিগুলির মতো কার্যকারিতাগুলিকে সমর্থন করে।

এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণের শর্তগুলি প্রতিফলিত করে, ব্যবহারকারীদের সরাসরি সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারুশিল্প মূল্যায়ন করতে সক্ষম করে। তারা মেশিনের কার্যকারিতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স প্রদান করে, যার ফলে সম্ভাব্য অ্যাপ্লিকেশনের জন্য তথ্য-চালিত সিদ্ধান্ত গ্রহণের সুবিধা হয়।

আল্ট্রা-হাই ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণের ক্ষেত্রে, যেখানে টাওয়ারগুলির তীব্র আবহাওয়া এবং ভারী বোঝা সহ্য করার প্রয়োজন হয়, এই সরঞ্জামটি টাওয়ারগুলির প্রাথমিক কাঠামো গঠনকারী কোণ ইস্পাত উপাদানগুলি প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্মস এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর দক্ষতার সাথে ড্রিলিং এবং পাঞ্চিং অপারেশন করে, সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করে যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং অখণ্ডতা বজায় রাখে।
