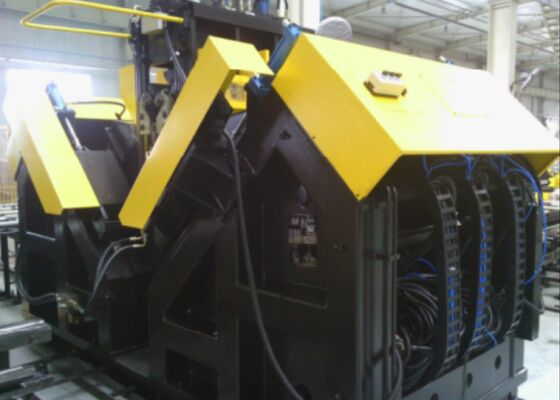

মডেল ADM3635 হাই স্পিড সিএনসি এঙ্গেল ড্রিলিং মার্কিং মেশিন 200 মি / মিনিট ড্রিল কাটার গতি
পণ্যের ব্যবহারঃ
সিএনসি এঙ্গেল স্টিল ড্রিলিং এবং মার্কিং উত্পাদন লাইনটি বিশেষভাবে ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বড়, উচ্চ-শক্তির এঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে।এটা কোণ ইস্পাত উপর প্রয়োজনীয় সব গর্ত প্রক্রিয়াজাত করতে সক্ষম, ব্যতিক্রমী গর্তের গুণমান এবং সুনির্দিষ্ট অবস্থানের নির্ভুলতা নিশ্চিত করে। উপরন্তু, উত্পাদন লাইন উচ্চ অপারেশন দক্ষতা এবং একটি উচ্চ স্তরের অটোমেশন সরবরাহ করে।
প্রধান পরামিতিঃ
| মডেল |
এডিএম৩৬৩৫ |
| কোণের আকার (মিমি) |
১০০×১০০×১০~৩৬০×36০×৩5 |
| সর্বাধিক দৈর্ঘ্য (মি) |
14 |
| ড্রিলিং স্পিন্ডেলের টেনার |
বিটিআই |
| সর্বাধিক. ড্রিলিং ব্যাসার্ধ (মিমি) |
ফ৪০ |
| প্রতিটি পাশের ড্রিলের পরিমাণ (পিসি) |
৩ (উভয় পক্ষের জন্য মোট ৬) |
| সর্বাধিক স্পিন্ডল ঘূর্ণন গতি (r/min) |
6000 |
| ড্রিলের সর্বাধিক কাটার গতি (মি/মি) |
200 |
| সিএনসি অক্ষ |
9 |
| ব্যাক মার্কের পরিসীমা (মিমি) |
৫০-৩৩০ (পদক্ষেপহীন) |
| সর্বাধিক কোণীয় ফিডিং গতি (মি/মিনিট) |
40 |
| মার্কিং ফোর্স (কেএন) |
১০০০/1200 |
| অক্ষর গোষ্ঠীর সংখ্যা |
4 |
| প্রতিটি গ্রুপের চরিত্রের পরিমাণ |
18 |
| অক্ষরের আকার ((মিমি) |
১৪x১০x১৯ |
| ড্রিল বিট কুলিং সিস্টেম |
বায়ু atomization শুকনো অভ্যন্তরীণ শীতল |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
৩৪x৮.৯x৩ |
পণ্যের বৈশিষ্ট্যঃ
1. উন্নত অটোমেশন. উৎপাদন লাইন একটি স্বয়ংক্রিয় লোডিং সিস্টেম দিয়ে সজ্জিত করা হয়, একটি অনুভূমিক খাওয়ানো চ্যানেল এবং একটি ঘূর্ণন লোডিং র্যাক সহ,পাশাপাশি একটি স্বয়ংক্রিয় আনলোডিং সিস্টেম এবং খাওয়ানোর প্রক্রিয়া. কোণ ইস্পাত উপর সমস্ত ড্রিলিং এবং স্ট্যাম্পিং অপারেশন উত্পাদন লাইন মাধ্যমে একটি একক পাস সম্পন্ন করা যেতে পারে। সমগ্র প্রক্রিয়া কোন ম্যানুয়াল হস্তক্ষেপ প্রয়োজন,শ্রমের চাহিদা ব্যাপকভাবে হ্রাস এবং অপারেশনাল দক্ষতা বৃদ্ধি.

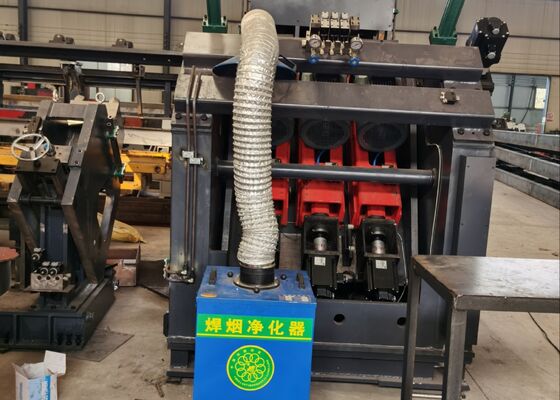

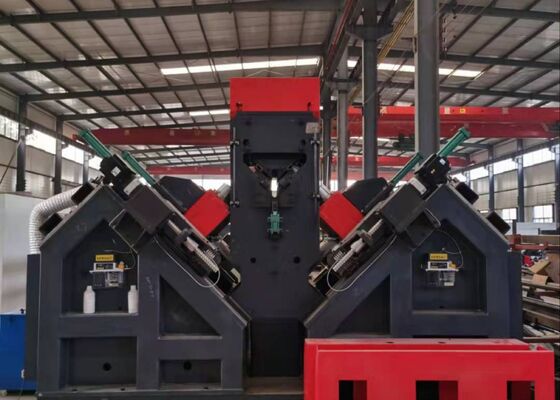

2. ড্রিলিং স্পিন্ডলটি তাইওয়ান থেকে আসা একটি উচ্চ-নির্ভুলতা BT40 স্পিন্ডল দিয়ে সজ্জিত, যা উচ্চতর ড্রিলিং দক্ষতা এবং নির্ভুলতা নিশ্চিত করার জন্য একটি অভ্যন্তরীণ শীতল তরল সরবরাহের বৈশিষ্ট্যযুক্ত।ড্রিলিং ইউনিট ছয় সিএনসি ড্রিলিং মাথা নিয়ে গঠিত, কোণ স্টিলের প্রতিটি উইংয়ে তিনটি অবস্থিত। কোণ স্টিলের উইংয়ের উপরের প্রান্ত থেকে সমান ব্যাসার্ধ এবং সমান দূরত্বের গর্তগুলির জন্য,উভয় পক্ষের সংশ্লিষ্ট মাথা ব্যবহার করে একযোগে ড্রিলিং করা যেতে পারে.
3. সফটওয়্যারটি একটি দ্বিভাষিক চীনা / ইংরেজি ইন্টারফেস সরবরাহ করে, স্বজ্ঞাত অপারেশন প্রদান করে এবং ওয়ার্কপিসের অঙ্কনগুলি পরিষ্কারভাবে প্রদর্শন করতে সক্ষম করে।
4. প্রোগ্রামিং সহজঃ একটি প্রোগ্রাম তৈরি করার সময়, ব্যবহারকারীদের শুধুমাত্র workpiece মাত্রা, গর্ত ব্যাসার্ধ, গর্ত ব্যবধান, এবং পরিমাণ লিখতে হবে।CAD/CAM লফটিং সফটওয়্যার ব্যবহার করে সরাসরি রূপান্তর করা যেতে পারে. এই সিস্টেমটি TEKLA সফটওয়্যার দ্বারা তৈরি.NC1 ফাইলগুলির সাথেও সামঞ্জস্যপূর্ণ।
5প্রধান জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদানগুলি নামী ব্র্যান্ডের পণ্য ব্যবহার করে।
6এই সরঞ্জামটি ত্রুটি সনাক্তকরণের জন্য একটি স্ব-নির্ণয় সিস্টেমের সাথে সজ্জিত।
7একটি কাটিয়া ইউনিট একটি ঐচ্ছিক মডিউল হিসাবে উপলব্ধ, উন্নত দ্বৈত ব্লেড কাটিয়া প্রযুক্তি বৈশিষ্ট্য।
এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে ব্যবহৃত কোণ স্টিলের সাধারণ স্পেসিফিকেশন এবং গর্তের নিদর্শনগুলির একটি পরিসীমা অন্তর্ভুক্ত করে।এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরাসরি সরঞ্জামগুলির অপারেশনাল পারফরম্যান্স পর্যবেক্ষণ এবং মূল্যায়ন করার অনুমতি দেয়যন্ত্রপাতিটি ট্রান্সমিশন লাইন টাওয়ার নির্মাণের বাস্তব উৎপাদন প্রয়োজনীয়তা পূরণ করে কিনা তা নির্ধারণের জন্য কংক্রিট এবং স্বজ্ঞাত রেফারেন্স প্রদান করে।
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure severe weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that form the primary load-bearing framework of the towersএটি কার্যকরভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলিতে ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য জয়েন্ট অখণ্ডতা নিশ্চিত করাএর ফলে ট্রান্সমিশন টাওয়ারের সার্বিক কাঠামোগত স্থিতিশীলতা এবং দীর্ঘায়ু তাদের সেবা জীবন জুড়ে বজায় থাকে।
