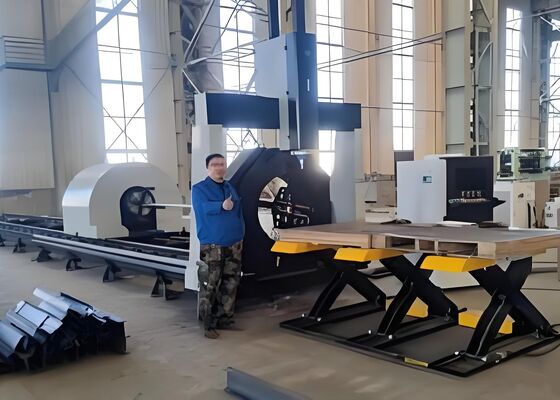

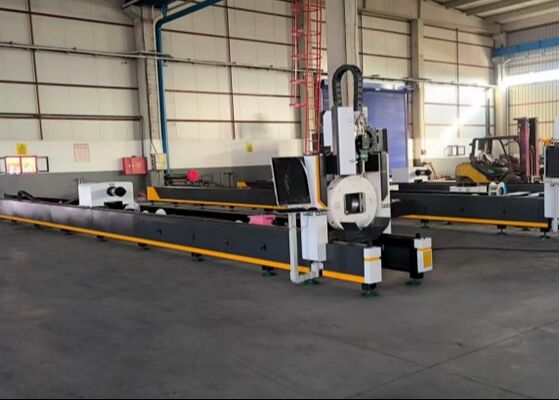

মডেল LC2412 CNC লেজার টিউব কাটিং মেশিন MAX6000 লেজার পাওয়ার ব্যবহার করে

মডেল LC2412 সিএনসি লেজার টিউব কাটার মেশিন MAX6000 লেজার পাওয়ার ব্যবহার করুন

পণ্যের ভূমিকা:

লেজার টিউব কাটার মেশিনটি মূলত সাধারণ কার্বন ইস্পাত পাইপ, স্টেইনলেস স্টিল পাইপ, অ্যালুমিনিয়াম খাদ পাইপ,এবং তামার পাইপএটি মসৃণ, বোর-মুক্ত প্রান্তগুলির সাথে উচ্চ-নির্ভুলতা কাটা সরবরাহ করে, ন্যূনতম তাপীয় বিকৃতি এবং উচ্চ মাত্রিক নির্ভুলতা নিশ্চিত করে। সিস্টেমটি জটিল কাটার নিদর্শনগুলি সমর্থন করে,কোণযুক্ত কাটা সহ, খাঁজ, এবং গর্ত, এটি ধাতু উত্পাদন, কাঠামোগত প্রকৌশল, এবং শিল্প উত্পাদন অ্যাপ্লিকেশন জন্য অত্যন্ত বহুমুখী করে তোলে।স্বয়ংক্রিয় অপারেশন একাধিক উপাদান প্রকার এবং বেধ জুড়ে ধ্রুবক মান বজায় রাখার সময়.

পণ্যের প্রযুক্তিগত পরামিতি

1.2পণ্যের প্রধান গঠন

সিরিজ অপটিক্যাল ফাইবার পাইপ কাটার মেশিনের প্রধান উপাদানগুলি হ'লঃ মেশিন ইঞ্জিন, নিয়ন্ত্রণ ব্যবস্থা, লেজার, চিলার ইত্যাদি।

1.3. মেশিন টুল প্রধান ইঞ্জিন অংশ

মেশিন টুল প্রধান অংশ অপটিক্যাল ফাইবার পাইপ কাটার মেশিনের প্রধান অংশ, কাটিং ফাংশন এবং কাটিং নির্ভুলতা হোস্ট অংশ দ্বারা উপলব্ধি করা হয়,বিছানার হোস্ট অংশ এবং সামনের chuck, পিছনের চাক, বিম এবং এক্স অক্ষ ডিভাইস, জেড অক্ষ ডিভাইস, লেজার হেড, পরিবর্তনশীল ব্যাসার্ধের চাকা সমর্থন ডিভাইস, সহায়ক সিস্টেম (লুব্রিকেশন, বায়ু পথ এবং জলপথ), বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট,অপারেশন স্ক্রিন, অপারেটিং প্যানেল ইত্যাদি

1.4 বৈদ্যুতিক নিয়ন্ত্রণ অংশ

বিভিন্ন গ্রাফিকের চলমান ট্র্যাক নিশ্চিত করার জন্য অপটিক্যাল ফাইবার পাইপ কাটার মেশিনের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা একটি গুরুত্বপূর্ণ অংশ।বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা প্রধানত সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা এবং নিম্ন-ভোল্টেজ বৈদ্যুতিক সিস্টেম গঠিত.

মেশিন সিএনসি সিস্টেম উচ্চ কর্মক্ষমতা সিএনসি সিস্টেম দিয়ে সজ্জিত করা হয়, যা উইন্ডোজ অপারেশন প্ল্যাটফর্মের উপর ভিত্তি করে, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন এবং দ্রুত সন্নিবেশ গতির বৈশিষ্ট্য রয়েছে,সুবিধাজনক অপারেশন, ভাল গতিশীল পারফরম্যান্স এবং শক্তিশালী লোড ক্ষমতা।

1.5 নিম্ন ভোল্টেজের বৈদ্যুতিক ব্যবস্থা

নিম্ন-ভোল্টেজ বৈদ্যুতিক সিস্টেম বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটে অবস্থিত, যা পুরো মেশিনের বৈদ্যুতিক নিয়ন্ত্রণের ইন্টারফেস অংশ।বৈদ্যুতিক সিস্টেমের বিভিন্ন মূল উপাদান স্থিতিশীলতা নিশ্চিত করতে দেশে এবং বিদেশে সুপরিচিত নির্মাতারা দ্বারা উত্পাদিত হয়, নির্ভরযোগ্যতা এবং অপারেশন সংবেদনশীলতা। ড্রাইভ মোটর এসি সার্ভো মোটর, এসি সার্ভো মোটর মেশিন টুল এর X অক্ষ এবং Y অক্ষ চালানোর জন্য ব্যবহৃত হয়, ভাল ত্বরণ কর্মক্ষমতা দ্বারা চিহ্নিত,দ্রুত প্রতিক্রিয়া গতি, এসি সার্ভো মোটর (হোল্ড লক সহ) ড্রাইভ ব্যবহার করে ফিড অক্ষের জন্য মেশিন টুলের Z অক্ষঃ Z অক্ষ কাটা মাথা, ভাল গতিশীল প্রতিক্রিয়া বৈশিষ্ট্য জন্য বৈশিষ্ট্য,উভয় অনুসরণ নিয়ন্ত্রণ এবং NC নিয়ন্ত্রণ.

2.প্রধান উপাদান বা কার্যকরী ইউনিটের কাঠামো, ফাংশন এবং কাজের নীতি

2.১ বিছানার শরীরের অংশ

তার এসি সার্ভো মোটর ড্রাইভ নিয়ন্ত্রণ করার জন্য সংখ্যাগত নিয়ন্ত্রণ সিস্টেমের মাধ্যমে, মোটর ড্রাইভ গিয়ার র্যাক দ্রুত গতি অর্জনের জন্য গতির Y দিক অর্জন করতে।Y-শ্যাফ্ট র্যাক এবং রৈখিক গাইড রেল কার্যকরভাবে ট্রান্সমিশনের নির্ভুলতা নিশ্চিত করতে উচ্চ নির্ভুলতা পণ্য গ্রহণযন্ত্রের উভয় প্রান্তে সীমাবদ্ধ সুইচগুলি নিয়ন্ত্রণ করুন এবং যন্ত্রের সুরক্ষা কার্যকরভাবে নিশ্চিত করার জন্য হার্ড লিমিট ডিভাইসটি ইনস্টল করুন।প্রধান ইঞ্জিনটি বিছানার চলমান অংশগুলিতে স্বয়ংক্রিয়ভাবে তৈলাক্তকরণ তেল দিয়ে সজ্জিত করা হয় যাতে চলমান অংশগুলি ভাল অবস্থায় কাজ করে এবং গাইড রেলের পরিষেবা জীবন উন্নত হয়, গিয়ার এবং র্যাক।

2.২ ক্রস সদস্য এবং এক্স অক্ষ এবং জেড অক্ষের ডিভাইস
রশ্মিটি গলানোর পরে অভ্যন্তরীণ চাপ দূর করে এবং লেজার হেড চলমান অংশের অনমনীয়তা এবং স্থিতিশীলতা নিশ্চিত করার জন্য রুক্ষ মেশিনিংয়ের পরে কম্পনের সময়টি প্রক্রিয়াজাত করা হয়।এক্স অক্ষ এবং জেড অক্ষ উচ্চ নির্ভুলতা মডিউল দ্বারা চালিত হয়. আন্দোলনের প্রক্রিয়ায়, সীমা সুইচ স্ট্রোক সীমিত নিয়ন্ত্রণ করে, এবং সিস্টেম অপারেশন নিরাপত্তা নিশ্চিত করার জন্য উভয় প্রান্তে ইলাস্টিক কুশন যান্ত্রিক সীমা আছে।

Z- অক্ষ ডিভাইস প্রধানত লেজার মাথা উপরের এবং নীচের আন্দোলন উপলব্ধি করে।উপরের এবং লেজার মাথা নীচের আন্দোলন servo মোটর নিয়ন্ত্রণ সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম দ্বারা সম্পন্ন করা হয়, এবং মোটর রৈখিক মডিউল চালায়, যা Z- অক্ষ স্কেটবোর্ডের উপরের এবং নীচের পারস্পরিক আন্দোলন চালায়। উপরের এবং নীচের প্রান্তগুলি ভ্রমণ নিয়ন্ত্রণের জন্য নিকটবর্তী সুইচ ব্যবহার করে,যাতায়াতের নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করতে.

মূলত বিভিন্ন পাইপ উপকরণ কাটা জন্য ডিজাইন করা, এই সরঞ্জাম সাধারণ কার্বন ইস্পাত পাইপ, স্টেইনলেস স্টীল পাইপ, অ্যালুমিনিয়াম খাদ পাইপ, এবং তামা পাইপ জন্য উপযুক্ত।এটি এই বিভিন্ন উপকরণ সঠিকভাবে পরিচালনা করতে সক্ষমএই বহুমুখিতা এটি ধাতু উত্পাদন, নির্মাণ,এবং শিল্প উৎপাদন যেখানে একাধিক ধরণের পাইপ প্রক্রিয়াজাত করা হয়.
