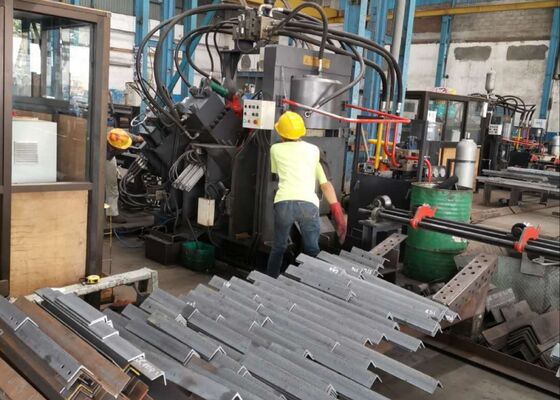

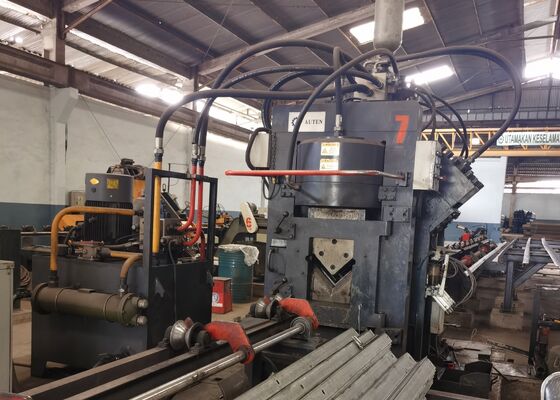

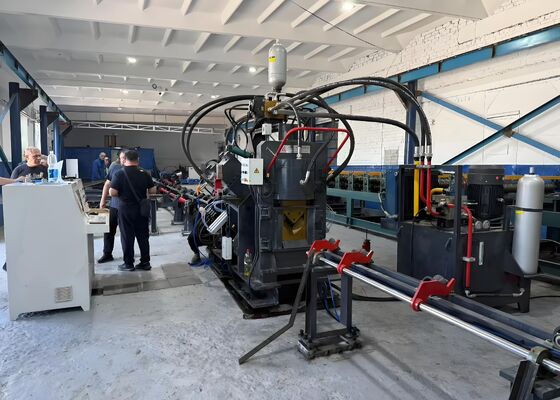

মডেল JNC2020 স্বয়ংক্রিয় সিএনসি অ্যাঙ্গেল পাঞ্চিং কাটিং মেশিন স্ট্রীমলাইনড স্টিল উৎপাদনের জন্য

মডেল জেএনসি২০২০ অটোমেটেড সিএনসি এঙ্গেল পাঞ্চিং কাটিং মেশিন

পণ্যের ভূমিকা:

JNC সিরিজ উচ্চ গতির CNC কোণ স্টীল উত্পাদন লাইন punching, চিহ্নিতকরণ এবং কাটা জন্য প্রধানত একটি punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটা ইউনিট, তির্যক পরিবাহক,ঘূর্ণমান কনভেয়র, ফিডিং কনভেয়র, ডিসচার্জ কনভেয়র, সিএনসি ফিডিং ক্যারি, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম এবং অতিরিক্ত সহায়ক উপাদান।এই উত্পাদন লাইন বিশেষভাবে টাওয়ার উত্পাদন শিল্পে কোণ ইস্পাত স্বয়ংক্রিয় প্রক্রিয়াকরণ জন্য ডিজাইন করা হয়. পুরো উত্পাদন প্রক্রিয়াটি সম্পূর্ণরূপে সংখ্যাসূচক নিয়ন্ত্রণ দ্বারা পরিচালিত হয়, স্বজ্ঞাত অপারেশন নিশ্চিত করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, মাল্টি-মডেল এবং বৃহত আকারের উত্পাদন ক্ষমতা সমর্থন করে।

পণ্যের পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

1সিএনসি কোণ স্টিল punching মেশিন দুটি বা তিনটি punching ইউনিট দিয়ে সজ্জিত করা হয়, প্রতিটি তিনটি বিভিন্ন punch মাপ accommodate করতে সক্ষম।এই punching ইউনিটগুলি punching অপারেশন চলাকালীন সঠিক অবস্থান নিশ্চিত করার জন্য সংখ্যাসূচক নিয়ন্ত্রণ (এনসি) দ্বারা সঠিকভাবে নিয়ন্ত্রিত হয়. মেশিনটি বৃত্তাকার এবং অভ্যন্তরীণ গর্ত punching উভয়ই সম্পাদন করতে সক্ষম। এর উচ্চ গতির খাওয়ানো এবং punching ফাংশন উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা উন্নত। 50×50×4mm কোণ ইস্পাত জন্য,উৎপাদন আউটপুট আট ঘন্টা শিফটে 9 ′′ 10 টন পৌঁছতে পারে.

2. সিএনসি এঙ্গেল স্টীল পাঞ্চিং মেশিনের মার্কিং ইউনিট একটি শক্তিশালী এবং শক্ত ফ্রেমের মধ্যে অবস্থিত। মার্কিং সিস্টেম চারটি ক্যাসেট সেট নিয়ে গঠিত, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে,সম্পূর্ণরূপে নিয়ন্ত্রিত টাইপিং অবস্থানের সাথেঅতিরিক্তভাবে, একটি 10 সারি ডিস্ক চিহ্নিতকরণ পদ্ধতি উপলব্ধ, ম্যানুয়াল হস্তক্ষেপ ছাড়া অক্ষর স্বয়ংক্রিয়ভাবে নির্বাচন, যার ফলে চিহ্নিতকরণ দক্ষতা ব্যাপকভাবে উন্নত।

3. সিএনসি এঙ্গেল স্টিল কাটার মেশিনটি একটি একক ব্লেড কাটার মডিউল দিয়ে সজ্জিত, যা এর উচ্চতর কাটার শক্তির জন্য স্বীকৃত। প্রতিটি কাটা শূন্য উপাদান বর্জ্য সঙ্গে সঞ্চালিত হয়,একটি মসৃণ এবং উচ্চ নির্ভুলতা কাটা পৃষ্ঠ প্রদান. ব্লেড হাউজিং একটি খোলা দরজা নকশা বৈশিষ্ট্য, দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন সহজতর।

4অনুভূমিক উপাদান টেবিল দক্ষতার সাথে একটি মোটর এবং হ্রাসকারী দ্বারা চালিত ঘূর্ণন উপাদান র্যাক থেকে কোণ স্টীল স্থানান্তর।এই সিস্টেম নিশ্চিত করে যে কোণ ইস্পাত পরবর্তী প্রক্রিয়াকরণের জন্য খাওয়ানো conveyor উপর নিরাপদে স্থাপন করা হয়.

5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারি দ্বারা দৃ firm়ভাবে clamped এবং প্রেরণ করা হয়, সঠিক অবস্থান নিশ্চিত করে। ফিডিং ক্যারি একটি সার্ভো মোটর দ্বারা চালিত হয়,একটি ফটো-ইলেকট্রিক এনকোডার দ্বারা সরবরাহিত ফিডব্যাক সহ, একটি বন্ধ লুপ নিয়ন্ত্রণ সিস্টেমের অধীনে কাজ করে।

6. সিএনসি কোণ ইস্পাত punching এবং চিহ্নিতকরণ মেশিন একটি জলবাহী সিস্টেম দ্বারা চালিত হয় যা punching, চিহ্নিতকরণ, এবং shearing অপারেশন drives।এটি একটি ইন্টিগ্রেটেড accumulator সঙ্গে একটি উচ্চ গতির জলবাহী স্টেশন দিয়ে সজ্জিত করা হয়, এবং হাইড্রোলিক লাইনগুলি ফার্লুল টাইপ ফিটিং ব্যবহার করে, সুবিধাজনক প্রতিস্থাপন এবং রক্ষণাবেক্ষণের অনুমতি দিয়ে ফাঁস-মুক্ত কর্মক্ষমতা নিশ্চিত করে।প্রধান হাইড্রোলিক ভালভ ব্লকগুলি নামী ব্র্যান্ড অটোস থেকে আসে, একটি নির্ভরযোগ্য এবং দক্ষ জলবাহী সিস্টেম প্রদান করে।

7হাইড্রোলিক স্টেশন জল শীতল, বায়ু শীতল বা তেল শীতল সহ একাধিক শীতল বিকল্প সরবরাহ করে।গ্রাহকরা তাদের নির্দিষ্ট অপারেটিং প্রয়োজনীয়তার ভিত্তিতে সবচেয়ে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে পারেন.

8নিয়ন্ত্রণ ব্যবস্থা প্রধানত একটি হোস্ট কম্পিউটার, পিএলসি, সার্ভো মোটর, বহিরাগত সনাক্তকরণ সুইচ এবং অন্যান্য প্রয়োজনীয় উপাদানগুলির সমন্বয়ে গঠিত। অপারেটররা প্রসেসিং পরামিতিগুলি ইনপুট করে,এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট যন্ত্র প্রোগ্রাম উৎপন্ন. এটি ডিএক্সএফ, এনসি এবং সিএডি সফ্টওয়্যার দ্বারা উত্পন্ন অন্যান্য ফাইল ফর্ম্যাটগুলি পড়তেও সমর্থন করে। হোস্ট কম্পিউটারে একটি স্বজ্ঞাত মানব-মেশিন ইন্টারফেস রয়েছে, যা পরিষ্কার ভিজ্যুয়ালাইজেশন এবং সহজ অপারেশন সরবরাহ করে.এটি গ্রাফিকাল ওয়ার্কপিস ডিসপ্লে, ব্যাপক ডেটা স্টোরেজ, অবস্থান ডেটা ভিজ্যুয়ালাইজেশন এবং ফল্ট অ্যালার্ম বিজ্ঞপ্তিগুলির মতো ক্ষমতা সরবরাহ করে।

এই নমুনাগুলি, কোণ স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণের শর্তগুলি উপস্থাপন করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান মূল্যায়ন করতে দেয়।নির্ভুলতামেশিনের পারফরম্যান্স এবং নির্দিষ্ট উৎপাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য তারা একটি বাস্তব রেফারেন্স হিসাবে কাজ করে, এইভাবে অবগত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হবে,এই সরঞ্জামগুলি কোণ ইস্পাত উপাদানগুলি প্রক্রিয়াজাতকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির প্রাথমিক কাঠামো গঠন করেএটি কার্যকরভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং punching অপারেশন সম্পাদন করে,টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং কাঠামোগত অখণ্ডতা বজায় রাখার জন্য সঠিক মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা.
