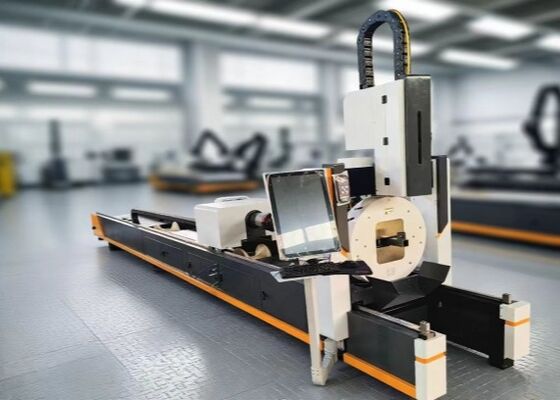

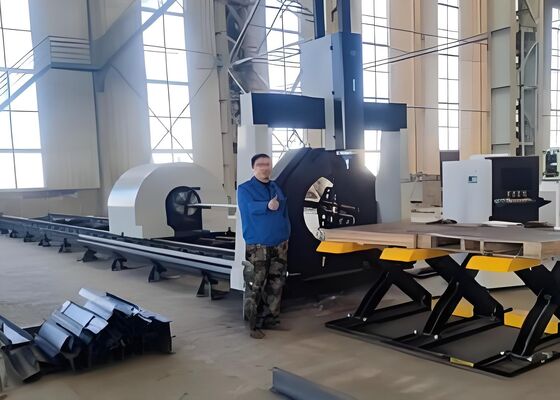

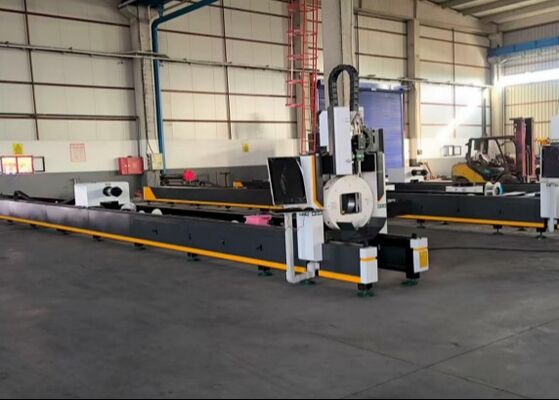

300mm X অক্ষ যাত্রাপথ CNC লেজার টিউব কাটিং মেশিন লাইন ≤30mm দর্জি দৈর্ঘ্য
পণ্য পরিচিতি:
লেজার টিউব কাটিং সিস্টেমটি বিশেষভাবে বিভিন্ন ধরণের টিউবুলার এবং পাইপ উপকরণ প্রক্রিয়াকরণের জন্য ইঞ্জিনিয়ার করা হয়েছে, যার মধ্যে রয়েছে স্ট্যান্ডার্ড কার্বন স্টিল পাইপ, স্টেইনলেস স্টীল পাইপ, অ্যালুমিনিয়াম অ্যালয় পাইপ এবং কপার পাইপ। এটি মসৃণ, বুর-মুক্ত প্রান্তগুলির সাথে উচ্চ-নির্ভুলতা কাটা প্রদান করে, ন্যূনতম তাপীয় বিকৃতি এবং ব্যতিক্রমী মাত্রিক নির্ভুলতা নিশ্চিত করে। প্ল্যাটফর্মে জটিল কাটিং ডিজাইন, যেমন কৌণিক কাট, খাঁজ এবং ছিদ্রগুলিকে মিটমাট করে, যা এটিকে ধাতব তৈরি, কাঠামোগত নির্মাণ এবং শিল্প উত্পাদনে অ্যাপ্লিকেশনের জন্য অত্যন্ত অভিযোজিত করে তোলে। উন্নত লেজার প্রযুক্তি ব্যবহার করে, সিস্টেমটি দক্ষ, স্বয়ংক্রিয় ক্রিয়াকলাপ সক্ষম করে যখন বিভিন্ন উপকরণ এবং বেধে সামঞ্জস্যপূর্ণ গুণমান সরবরাহ করে।
পণ্য প্রযুক্তিগত পরামিতি
| না |
প্রকল্পের নাম |
প্যারামিটার |
ইউনিট |
| 1 |
পাইপ প্রক্রিয়াকরণ আকার |
বৃত্তাকার টিউব Φ20mm-φ240mm, স্কয়ার টিউব কোণ ইস্পাত খাঁজের ইস্পাত পার্শ্ব দৈর্ঘ্য≤240mm, L≤12000mm； |
মিমি |
| 2 |
এক্স অক্ষ ভ্রমণপথ |
300 |
মিমি |
| 3 |
Y অক্ষ ভ্রমণপথ |
12000 |
মিমি |
| 4 |
Z অক্ষ ভ্রমণপথ |
120 |
মিমি |
| 5 |
X, Y-অক্ষ অবস্থান নির্ভুলতা |
±0.05/1000 মিমি |
মিমি |
| 6 |
X এবং Y অক্ষ |
±0.03/1000 মিমি |
মিমি |
| 7 |
দর্জি দৈর্ঘ্য |
≤30 নিশ্চিত কাটিং নির্ভুলতার সাথে |
মিমি |
| 8 |
লেজার শক্তি |
MAX6000 |
w |
| 9 |
নিয়ন্ত্রণ ব্যবস্থা |
EOE-HZH |
|
| 10 |
পাওয়ার সাপ্লাই প্রয়োজনীয়তা |
380V/50Hz |
ভি |
1. পণ্য ফাংশন ওভারভিউ
1.1 পণ্যের প্রধান ব্যবহার এবং প্রয়োগের সুযোগ
প্রধানত সাধারণ কার্বন ইস্পাত পাইপ, স্টেইনলেস স্টীল পাইপ, অ্যালুমিনিয়াম খাদ পাইপ, তামার পাইপ, কাটা ওয়ার্কপিস আকার বৃত্তাকার পাইপΦ20mm-φ240mm, স্কয়ার পাইপ, কোণ ইস্পাত, খাঁজ ইস্পাত পার্শ্ব দৈর্ঘ্য≤240mm, L≤6000mm জন্য ব্যবহৃত হয়।
1.2পণ্যের প্রধান রচনা
সিরিজ অপটিক্যাল ফাইবার পাইপ কাটিং মেশিনের প্রধান উপাদানগুলি হল: মেশিন ইঞ্জিন, কন্ট্রোল সিস্টেম, লেজার, চিলার ইত্যাদি।
1.3.মেশিন টুল প্রধান ইঞ্জিন অংশ
মেশিন টুলের মূল উপাদানটি ফাইবার অপটিক পাইপ কাটিং মেশিনের প্রাথমিক বিভাগ গঠন করে, প্রধান ইউনিটের মাধ্যমে কাটিং ফাংশন এবং নির্ভুলতা অর্জন করে। প্রধান ইউনিটের মধ্যে রয়েছে বিছানা, সামনের চক, পিছনের চক, বিম এবং এক্স-অ্যাক্সিস অ্যাসেম্বলি, জেড-অ্যাক্সিস অ্যাসেম্বলি, লেজার হেড, ভেরিয়েবল-ব্যাস হুইল সাপোর্ট মেকানিজম, অক্জিলিয়ারী সিস্টেম (তৈলাক্তকরণ, বায়ুসংক্রান্ত এবং জলের সার্কিট সহ), বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, ডিসপ্লে স্ক্রিন এবং অপারেশন প্যানেল।
1.4 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
ফাইবার অপটিক পাইপ কাটিং মেশিনের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা বিভিন্ন কাটিং প্যাটার্নের সুনির্দিষ্ট সম্পাদন নিশ্চিত করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এই সিস্টেমটি প্রাথমিকভাবে একটি সংখ্যাসূচক নিয়ন্ত্রণ (CNC) সিস্টেম এবং একটি কম-ভোল্টেজ বৈদ্যুতিক সাবসিস্টেম নিয়ে গঠিত।
মেশিনের সিএনসি সিস্টেমটি উইন্ডোজ অপারেটিং পরিবেশের উপর ভিত্তি করে একটি উচ্চ-পারফরম্যান্স কন্ট্রোল প্ল্যাটফর্ম দিয়ে সজ্জিত। এটি দ্রুত ইন্টারপোলেশন, ব্যবহারকারী-বান্ধব অপারেশন, চমৎকার গতিশীল কর্মক্ষমতা, এবং উচ্চ লোড ক্ষমতা সমন্বিত স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন অফার করে।
1.5 কম-ভোল্টেজ বৈদ্যুতিক সিস্টেম
লো-ভোল্টেজ বৈদ্যুতিক সাবসিস্টেমটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে অবস্থিত এবং সামগ্রিক মেশিন নিয়ন্ত্রণের জন্য ইন্টারফেস হিসাবে কাজ করে। কার্যক্ষম স্থিতিশীলতা, নির্ভরযোগ্যতা এবং প্রতিক্রিয়াশীলতার গ্যারান্টি দেওয়ার জন্য সমস্ত গুরুত্বপূর্ণ বৈদ্যুতিক উপাদানগুলি স্বনামধন্য দেশীয় এবং আন্তর্জাতিক নির্মাতাদের কাছ থেকে নেওয়া হয়। ড্রাইভ মোটর হল এসি সার্ভো মোটর, যা মেশিনের X-অক্ষ এবং Y-অক্ষকে শক্তি দেয়, উচ্চতর ত্বরণ এবং দ্রুত প্রতিক্রিয়া প্রদান করে। Z-অক্ষ, কাটিং হেডের জন্য ফিড অক্ষ হিসাবে কাজ করে, একটি AC সার্ভো মোটর দ্বারা চালিত হয় ব্রেক ধরে, যা ফলো-আপ নিয়ন্ত্রণ এবং NC নিয়ন্ত্রণ উভয়ের সাথেই চমৎকার গতিশীল প্রতিক্রিয়া এবং সামঞ্জস্য প্রদান করে।
2. প্রধান উপাদান বা কার্যকরী ইউনিটগুলির গঠন, কার্যকারিতা এবং কাজের নীতি
2.1 শয্যা সমাবেশ
বেড অ্যাসেম্বলিটি সিএনসি-নিয়ন্ত্রিত এসি সার্ভো মোটরের মাধ্যমে ওয়াই-অ্যাক্সিস রেসিপ্রোকেটিং গতি অর্জন করে, যা গিয়ার র্যাকে চালনা করে, দ্রুত চলাচল সক্ষম করে। Y-অক্ষ র্যাক এবং রৈখিক গাইড রেল উভয়ই সঠিক সংক্রমণ নিশ্চিত করতে উচ্চ-নির্ভুলতা উপাদান ব্যবহার করে। ভ্রমণের শেষ সীমা সুইচ এবং একটি যান্ত্রিক হার্ড লিমিট ডিভাইস মেশিন অপারেশন সুরক্ষিত করার জন্য ইনস্টল করা হয়। মূল ইউনিটটি বিছানার চলমান অংশগুলির জন্য একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দিয়ে সজ্জিত, মসৃণ অপারেশন নিশ্চিত করে এবং গাইড রেল, গিয়ার এবং র্যাকের পরিষেবা জীবন দীর্ঘায়িত করে।
2.2 ক্রসবিম এবং X-অক্ষ এবং Z-অক্ষ সমাবেশগুলি
লেজারের মাথার চলমান উপাদানগুলির অনমনীয়তা এবং স্থায়িত্ব নিশ্চিত করার জন্য রশ্মিটি স্ট্রেস-রিলিফ অ্যানিলিং এর মধ্য দিয়ে যায় এবং তারপরে রুক্ষ মেশিনিংয়ের পরে কম্পন প্রক্রিয়াকরণ করে। X-অক্ষ এবং Z-অক্ষ উচ্চ-নির্ভুলতা মডিউল দ্বারা চালিত হয়। গতির সময়, সীমা সুইচগুলি ভ্রমণের পরিসরকে নিয়ন্ত্রণ করে, যখন ইলাস্টিক বাফার যান্ত্রিক স্টপগুলি সিস্টেমের নিরাপদ অপারেশনের গ্যারান্টি দেওয়ার জন্য উভয় প্রান্তে ইনস্টল করা হয়।
জেড-অক্ষ সমাবেশ প্রাথমিকভাবে লেজারের মাথার উল্লম্ব আন্দোলনের সুবিধা দেয়। এই উল্লম্ব গতিটি সার্ভো মোটর নিয়ন্ত্রণকারী CNC সিস্টেমের মাধ্যমে কার্যকর করা হয়, যা রৈখিক মডিউলকে চালিত করে, যার ফলে Z-অক্ষ প্ল্যাটফর্মকে উপরে এবং নীচে নিয়ে যায়। নড়াচড়ার নিরাপত্তা, নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করার জন্য উপরের এবং নিম্ন উভয় ভ্রমণ সীমাতে প্রক্সিমিটি সুইচগুলি ইনস্টল করা হয়।
বিভিন্ন পাইপ সামগ্রী কাটার জন্য বিশেষভাবে প্রকৌশলী, এই সরঞ্জামটি মানক কার্বন ইস্পাত পাইপ, স্টেইনলেস স্টীল পাইপ, অ্যালুমিনিয়াম খাদ পাইপ এবং তামার পাইপের জন্য উপযুক্ত। এটি পাইপগুলির পৃষ্ঠের গুণমান এবং কাঠামোগত অখণ্ডতা সংরক্ষণ করার সময় এই উপকরণগুলি জুড়ে সুনির্দিষ্ট এবং পরিষ্কার কাট সরবরাহ করে। এই অভিযোজনযোগ্যতা এটিকে ধাতু তৈরি, নির্মাণ এবং শিল্প উত্পাদনের অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত উপযোগী করে যেখানে একাধিক পাইপ ধরনের প্রক্রিয়া করা হয়।
