স্বয়ংক্রিয় সীম ট্র্যাকিং সহ রোবোটিক ঢালাই আর্ম স্বয়ংক্রিয় ঢালাই রোবট সহ
পণ্য পরিচিতি:
এই সরঞ্জামটি প্রাথমিকভাবে ট্রান্সমিশন টাওয়ারের বেস ঢালাই করার জন্য ডিজাইন করা হয়েছে। শক্তিবৃদ্ধি প্লেটগুলি ছাড়াও, এটি প্রধান শরীরের 11 টি প্রাথমিক seams, পরিষ্কারের উদ্দেশ্যে একটি সীম, সেইসাথে সিলিং মাথার কোণগুলির ঢালাই সম্পূর্ণ করতে সক্ষম।
প্রধান পরামিতি:
| সরঞ্জাম মডেল |
TJH1200B |
| সরঞ্জাম আবেদন |
টাওয়ার পায়ে প্রধান জোড় seams জন্য, একক জোড় seam ঢালাই |
| প্রক্রিয়াকরণ পরিসীমা (মিমি) |
300*300*300-1200*1200*1200 |
| সরঞ্জাম উপাদান |
দ্বৈত অবস্থানকারী সহ 5-অক্ষ গ্যান্ট্রি রোবট |
| প্রোগ্রামিং পদ্ধতি |
পাঁচ-অক্ষ, ড্র্যাগ-এন্ড-ড্রপ প্রোগ্রামিং, একক-লাইন ঢালাই |
| ঢালাই সঠিকতা (মিমি) |
±0.5 |
| কাজের টেবিলের সংখ্যা |
2 পিসি |
| ওয়ার্কটেবল লোড ক্যাপাসিটি (কেজি) |
1000 |
| ঘূর্ণন গতি |
46মি/মিনিট |
| ওয়েল্ডিং মেশিনের মডেল |
NBC-500R |
| ঢালাই তারের ব্যাস (মিমি) |
1.2,1.6 |
| ঢালাই টর্চ কুলিং পদ্ধতি |
জল শীতল |
| সামগ্রিক মেশিনের মাত্রা (মিমি) |
4500*3500*3000 |
পণ্য বৈশিষ্ট্য:
1. পুনরাবৃত্তিযোগ্যতা: সিস্টেমটি ±0.05 মিমি থেকে কম নয় এমন একটি অবস্থানের পুনরাবৃত্তিযোগ্যতা প্রদান করে।
2. পথ নির্ভুলতা: ট্রাজেক্টরি নির্ভুলতা ±0.1 মিমি এর মধ্যে থাকে।
3. স্ট্রাকচারাল ডিজাইন: আর্ক ওয়েল্ডিং রোবটটিতে একটি অত্যন্ত স্থিতিশীল এবং শক্তিশালী যান্ত্রিক কাঠামো রয়েছে, যা দীর্ঘস্থায়ী, অবিচ্ছিন্ন শিল্প অপারেশনের জন্য ডিজাইন করা হয়েছে।
4. ওয়ার্কিং এনভেলপ: 1500 মিমি মাত্রা পর্যন্ত ওয়ার্কপিস সমর্থন করে, ঢালাইয়ের প্রয়োজনীয়তার সম্পূর্ণ বর্ণালী পূরণ করে।

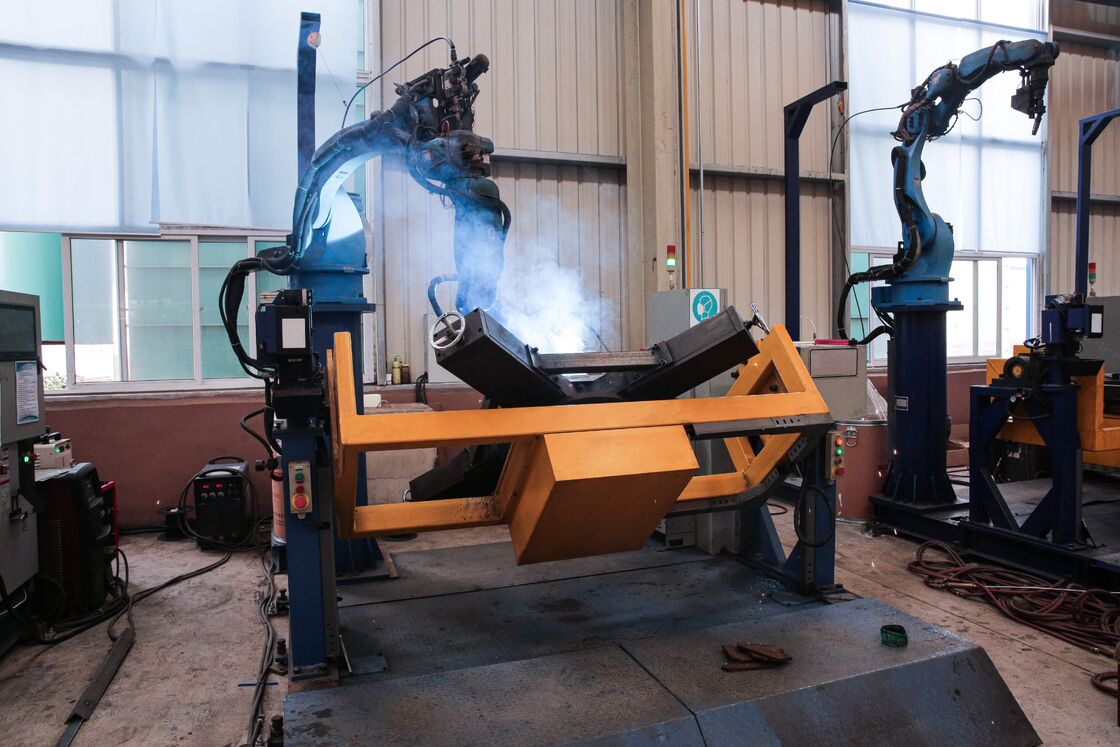

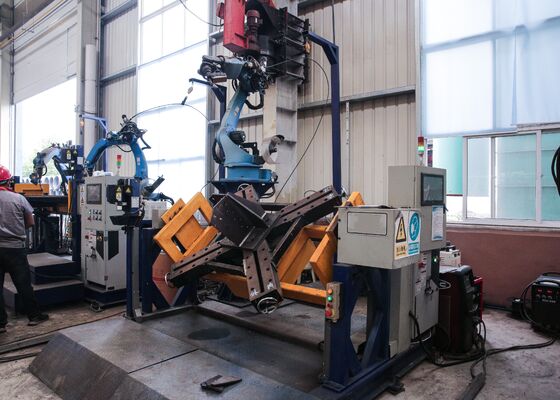

5. অপারেটিং পদ্ধতি: ওয়ার্কপিস একটি পজিশনার ফিক্সচারে মাউন্ট করা হয়, যখন ওয়েল্ডিং হেড একটি ডেডিকেটেড রোবোটিক প্ল্যাটফর্মে ইনস্টল করা হয়। অপারেশন চলাকালীন, সমন্বিত সিঙ্ক্রোনাইজেশনে রোবট এবং পজিশনার ফাংশন। একটি লেজার সীম-ট্র্যাকিং সিস্টেমের সাথে মিলিত রোবোটিক দৃষ্টি স্ক্যানিং নিযুক্ত করে, ওয়েল্ডিং পাথগুলি প্রোগ্রামিং ছাড়াই স্বয়ংক্রিয়ভাবে তৈরি হয়। এই কনফিগারেশনটি সহজে অপারেশন এবং ন্যূনতম অপারেটর প্রশিক্ষণ সহ জটিল এবং অনিয়মিত উপাদানগুলির ঢালাইকে সক্ষম করে।
1. ওয়েল্ডিং সিস্টেম: সরঞ্জামগুলি একটি উচ্চ-পারফরম্যান্স Aotai আর্ক ওয়েল্ডিং পাওয়ার সোর্সের সাথে একত্রিত করা হয়েছে, যা MIG, MAG, এবং TIG প্রসেস সহ ট্রান্সভার্স, অনুদৈর্ঘ্য, এবং উল্লম্ব ঢালাই অপারেশনগুলিকে সমর্থন করতে সক্ষম। ঢালাই বর্তমান এবং ভোল্টেজ পরিসীমা বিভিন্ন workpieces প্রক্রিয়াকরণ প্রয়োজনীয়তা সম্পূর্ণরূপে অভিযোজিত, চমৎকার চাপ স্থায়িত্ব এবং উচ্চতর ঢালাই গুণমান প্রদান. বিভিন্ন উপকরণ এবং ওয়ার্কপিস বেধ মিটমাট করার জন্য পরামিতিগুলি সঠিকভাবে কনফিগার করা যেতে পারে।
ওয়েল্ডিং টর্চ এবং আনুষাঙ্গিক: একটি প্রিমিয়াম অ্যাপোলো ওয়েল্ডিং টর্চ এবং তারের ফিডিং মেকানিজম এবং যোগাযোগের টিপস সহ সম্পূরক আনুষাঙ্গিক দিয়ে সজ্জিত, সামঞ্জস্যপূর্ণ ঢালাই কর্মক্ষমতা এবং অপারেশনাল দক্ষতা নিশ্চিত করে।
2. বুদ্ধিমান স্বীকৃতি এবং রূপান্তর: সিস্টেমটি উন্নত বুদ্ধিমান স্বীকৃতি এবং রূপান্তর ক্ষমতা বৈশিষ্ট্যযুক্ত, স্বয়ংক্রিয়ভাবে সমালোচনামূলক ঢালাই বৈশিষ্ট্যগুলি সনাক্ত করে - যেমন ওয়েল্ড অবস্থান এবং প্রকারগুলি - অঙ্কন বা প্রোগ্রাম ডেটা থেকে৷ এই বৈশিষ্ট্যগুলি অবিলম্বে রোবট-নির্বাহযোগ্য ঢালাই নির্দেশাবলীতে রূপান্তরিত হয়, সাধারণত 30 সেকেন্ডের মধ্যে। নেটওয়ার্ক সংযোগ, USB, বা অন্যান্য যোগাযোগ ইন্টারফেসের মাধ্যমে ডেটা নির্বিঘ্নে আমদানি করা যেতে পারে।
3. নিয়ন্ত্রণ ব্যবস্থা:
① নিয়ন্ত্রণ পদ্ধতি: একটি উন্নত ডিজিটাল নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে, সুনির্দিষ্ট ট্র্যাজেক্টরি ম্যানেজমেন্ট এবং সামঞ্জস্যযোগ্য ঢালাই পরামিতি প্রদান করে।
② প্রোগ্রামিং পদ্ধতি: ভিজ্যুয়াল স্ক্যানিং-ভিত্তিক প্রোগ্রামিং সমর্থন করে। ইন্টারফেসটি স্বজ্ঞাত এবং ব্যবহারকারী-বান্ধব, দ্রুত প্রোগ্রাম তৈরি এবং জটিল ঢালাই অপারেশনগুলির সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।
③ কমিউনিকেশন ইন্টারফেস: অন্যান্য সরঞ্জাম এবং উত্পাদন লাইন নিয়ন্ত্রণ ব্যবস্থার সাথে একীকরণের জন্য যোগাযোগ পোর্ট সরবরাহ করে, বিরামহীন অটোমেশন এবং সমন্বিত অপারেশনের সুবিধা দেয়।
4. পজিশনার মাউন্টিং স্ট্রাকচার: পজিশনার সাপোর্ট ফ্রেমটি ওয়েল্ডিং প্রক্রিয়া জুড়ে রোবট এবং ওয়ার্কপিস উভয়ের দ্বারা উত্পন্ন লোড এবং কম্পন সহ্য করার জন্য পর্যাপ্ত অনমনীয়তা এবং কাঠামোগত অখণ্ডতার সাথে ডিজাইন করা হয়েছে, স্থিতিশীল রোবোটিক কর্মক্ষমতা এবং ধারাবাহিক ঢালাই সঠিকতা নিশ্চিত করে। মাউন্টিং ডিজাইনটি রোবটের সম্পূর্ণ কাজের খাম এবং অপারেশনাল দক্ষতা বজায় রেখে সুবিধাজনক ইনস্টলেশন, সেটআপ এবং রক্ষণাবেক্ষণ সক্ষম করে।
5. নিরাপত্তা ব্যবস্থা: সুরক্ষা রেটিং: ন্যূনতম IP54 প্রত্যয়িত, ধুলো প্রবেশ, আর্দ্রতা এক্সপোজার এবং অন্যান্য পরিবেশগত অবস্থার বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা প্রদান করে যা সাধারণত শিল্প অ্যাপ্লিকেশনগুলিতে সম্মুখীন হয়।
6. রোবট ডেটা আমদানি পদ্ধতি: সিস্টেমটি CAD ফাইল আমদানি, দৃষ্টি-ভিত্তিক স্ক্যানিং আমদানি এবং ওয়েল্ডিং স্পেসিফিকেশন এবং প্রক্রিয়া প্রয়োজনীয়তার প্রোগ্রামিং-মুক্ত ইনপুট সহ ডেটা আমদানির বিকল্পগুলির একটি পরিসীমা সমর্থন করে। প্রোগ্রাম এবং অঙ্কন আমদানির জন্য একাধিক ফর্ম্যাট উপলব্ধ, সহজ অপারেশন, ব্যবহারকারী-বান্ধব কার্যকারিতা এবং উন্নত সুবিধা নিশ্চিত করে।
7. ওয়ার্কপিস ওয়েল্ডিং সিস্টেমের বিবরণ: আর্ক ওয়েল্ডিং রোবটটি একটি 6-অক্ষের শিল্প রোবোটিক আর্ম দিয়ে সজ্জিত যা চলাফেরার সম্পূর্ণ স্বাধীনতা প্রদান করে, ওয়েল্ডিং টর্চকে বিভিন্ন জটিল কোণ এবং অবস্থান থেকে ওয়ার্কপিস অ্যাক্সেস করতে সক্ষম করে। এই কনফিগারেশনটি বিভিন্ন ঢালাই অভিযোজন এবং অত্যাধুনিক ওয়েল্ড প্রোফাইলগুলিকে মিটমাট করে, যার মধ্যে ত্রি-মাত্রিক বাঁকা সীম রয়েছে, যা ঢালাই অ্যাপ্লিকেশনগুলিতে ব্যতিক্রমী নমনীয়তা, নির্ভুলতা এবং দক্ষতা প্রদান করে।

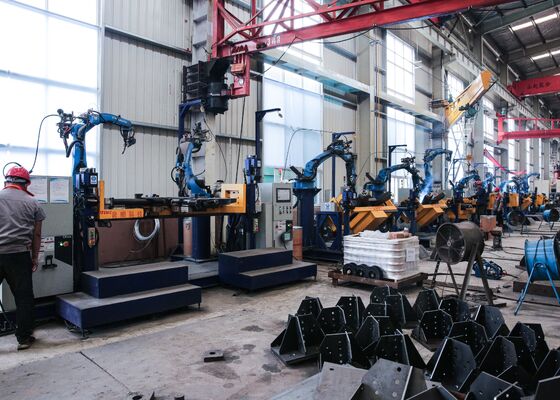

এই সরঞ্জামটি টাওয়ার ফাউন্ডেশনের কাঠামোগত অখণ্ডতা বজায় রাখতে গুরুত্বপূর্ণ ভূমিকা পালন করে ট্রান্সমিশন টাওয়ার বেস ঢালাই করার উদ্দেশ্যে তৈরি করা হয়েছে। ওয়েল্ডিং স্টিফেনিং প্লেট ছাড়াও, সিস্টেমটি মূল কাঠামোর সমস্ত 11টি প্রাথমিক ওয়েল্ড সীম, সেইসাথে একক রুট পাস ওয়েল্ড সম্পূর্ণ এবং সামঞ্জস্যপূর্ণ অনুপ্রবেশ নিশ্চিত করতে সক্ষম। এটি দক্ষতার সাথে শেষ ক্যাপ এবং কোণার জয়েন্টগুলির ঢালাই সঞ্চালন করে, সমস্ত গুরুত্বপূর্ণ সংযোগ পয়েন্ট জুড়ে অভিন্ন, উচ্চ-মানের ঝালাই সরবরাহ করে। এই মূল ঢালাই প্রক্রিয়াগুলিকে স্বয়ংক্রিয় করার মাধ্যমে, সরঞ্জামগুলি সুনির্দিষ্ট প্রান্তিককরণ, সামঞ্জস্যপূর্ণ ঢালাই গুণমান এবং উন্নত কাঠামোগত শক্তি নিশ্চিত করে, যা এটিকে টাওয়ার বেস নমুনাগুলির উত্পাদনের জন্য অত্যন্ত উপযুক্ত করে তোলে, যেমনটি সহিত চিত্রগুলিতে প্রদর্শিত হয়েছে।
