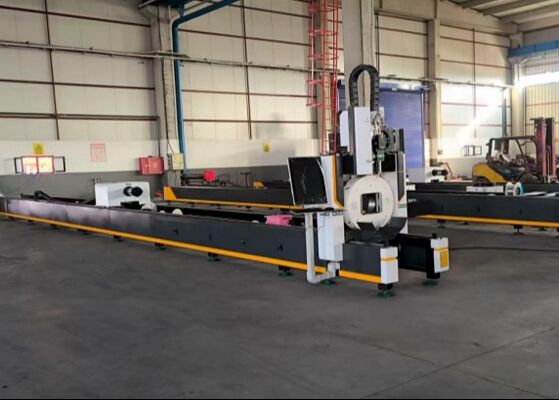

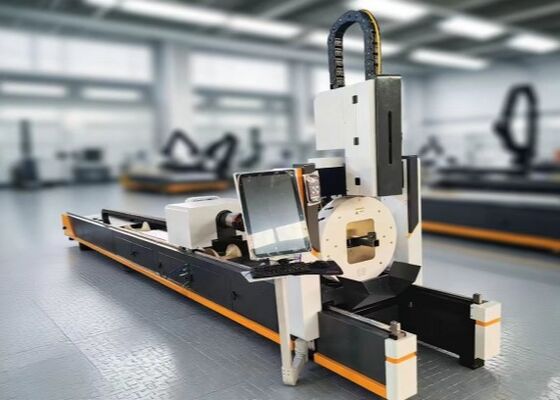

মডেল LC2412 কার্বন/স্টেইনলেস স্টীল পাইপ জন্য CNC লেজার টিউব পাইপ প্রসেসিং মেশিন

কার্বন/স্টেইনলেস স্টীল পাইপের জন্য মডেল LC2412 CNC লেজার টিউব পাইপ প্রসেসিং মেশিন

পণ্য পরিচিতি:

লেজার টিউব কাটিং মেশিনটি প্রাথমিকভাবে সাধারণ কার্বন স্টিল পাইপ, স্টেইনলেস স্টিল পাইপ, অ্যালুমিনিয়াম অ্যালয় পাইপ এবং কপার পাইপ সহ বিস্তৃত পাইপ এবং টিউবুলার উপকরণ প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। এটি মসৃণ, বুর-মুক্ত প্রান্তগুলির সাথে উচ্চ-নির্ভুলতা কাটা প্রদান করে, ন্যূনতম তাপীয় বিকৃতি এবং উচ্চতর মাত্রিক নির্ভুলতা নিশ্চিত করে। সিস্টেমটি জটিল কাটিং প্যাটার্নগুলিকে সমর্থন করে, যার মধ্যে রয়েছে কোণীয় কাটা, খাঁজ এবং গর্ত, যা এটিকে ধাতু তৈরি, কাঠামোগত প্রকৌশল এবং শিল্প উত্পাদনে অ্যাপ্লিকেশনের জন্য অত্যন্ত বহুমুখী করে তোলে। এর উন্নত লেজার প্রযুক্তি একাধিক উপাদানের ধরন এবং বেধ জুড়ে সামঞ্জস্যপূর্ণ গুণমান বজায় রেখে দক্ষ, স্বয়ংক্রিয় অপারেশনের অনুমতি দেয়।

পণ্য প্রযুক্তিগত পরামিতি

1.2পণ্যের প্রধান রচনা

সিরিজ অপটিক্যাল ফাইবার পাইপ কাটিং মেশিনের প্রধান উপাদানগুলি হল: মেশিন ইঞ্জিন, কন্ট্রোল সিস্টেম, লেজার, চিলার ইত্যাদি।

1.3.মেশিন টুল প্রধান ইঞ্জিন অংশ

মেশিন টুলের প্রধান অংশ হল অপটিক্যাল ফাইবার পাইপ কাটিং মেশিনের প্রধান অংশ, কাটিং ফাংশন এবং কাটিং নির্ভুলতা হোস্ট অংশ দ্বারা উপলব্ধি করা হয়, বিছানা এবং সামনের চাকের হোস্ট অংশ, পিছনের চক, মরীচি এবং x অক্ষ ডিভাইস, z অক্ষ ডিভাইস, লেজারের মাথা, পরিবর্তনশীল ব্যাস চাকা সমর্থন ডিভাইস (এয়ারপ্যাথিকেশন সিস্টেম, বৈদ্যুতিক কন্ট্রোল সিস্টেম) ক্যাবিনেট, অপারেশন পর্দা, অপারেশন প্যানেল, ইত্যাদি

1.4 বৈদ্যুতিক নিয়ন্ত্রণ অংশ

অপটিক্যাল ফাইবার পাইপ কাটিং মেশিনের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা বিভিন্ন গ্রাফিক্সের চলমান ট্র্যাক নিশ্চিত করার একটি গুরুত্বপূর্ণ অংশ। বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা প্রধানত সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা এবং কম-ভোল্টেজ বৈদ্যুতিক সিস্টেমের সমন্বয়ে গঠিত।
মেশিন সিএনসি সিস্টেমটি উচ্চ কার্যকারিতা সিএনসি সিস্টেমের সাথে সজ্জিত, যা উইন্ডোজ অপারেশন প্ল্যাটফর্ম, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশনের উপর ভিত্তি করে এবং দ্রুত সন্নিবেশের গতি, সুবিধাজনক অপারেশন, ভাল গতিশীল কর্মক্ষমতা এবং শক্তিশালী লোড ক্ষমতার বৈশিষ্ট্য রয়েছে।

1.5 কম ভোল্টেজ বৈদ্যুতিক সিস্টেম

কম-ভোল্টেজ বৈদ্যুতিক সিস্টেমটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটে অবস্থিত, যা পুরো মেশিনের বৈদ্যুতিক নিয়ন্ত্রণের ইন্টারফেস অংশ। বৈদ্যুতিক সিস্টেমের বিভিন্ন মূল উপাদানগুলি অপারেশনে স্থিতিশীলতা, নির্ভরযোগ্যতা এবং সংবেদনশীলতা নিশ্চিত করার জন্য দেশে এবং বিদেশে সুপরিচিত নির্মাতাদের দ্বারা উত্পাদিত হয়। ড্রাইভ মোটর হল AC servo মোটর, AC servo মোটর মেশিন টুলের X অক্ষ এবং Y অক্ষ চালানোর জন্য ব্যবহার করা হয়, ভাল ত্বরণ কর্মক্ষমতা, দ্রুত প্রতিক্রিয়া গতি, ফিড অক্ষের জন্য মেশিন টুলের Z অক্ষ, এসি সার্ভো মোটর ব্যবহার করে (হোল্ডিং লক) ড্রাইভ: Z অক্ষ কাটিং হেড, এনসি-র বৈশিষ্ট্য নিয়ন্ত্রণের জন্য ভাল এবং এনসি-অ্যাক্সিস নিয়ন্ত্রণের জন্য ভাল। নিয়ন্ত্রণ

2.প্রধান উপাদান বা কার্যকরী ইউনিটের গঠন, ফাংশন এবং কাজের নীতি

2.1 বিছানার শরীরের অংশ

সাংখ্যিক নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে তার এসি সার্ভো মোটর ড্রাইভ নিয়ন্ত্রণ করতে, মোটর ড্রাইভ গিয়ার র্যাক দ্রুত গতির গতি অর্জনের জন্য, পারস্পরিক গতির ওয়াই দিক অর্জন করতে। Y-শ্যাফ্ট র্যাক এবং লিনিয়ার গাইড রেল কার্যকরভাবে সংক্রমণের নির্ভুলতা নিশ্চিত করতে উচ্চ নির্ভুলতা পণ্য গ্রহণ করে; ট্রিপের উভয় প্রান্তে সীমিত সুইচ নিয়ন্ত্রণ করুন এবং মেশিন টুলের নিরাপত্তা কার্যকরভাবে নিশ্চিত করতে হার্ড লিমিট ডিভাইস ইনস্টল করুন। মূল ইঞ্জিনটি বেডের চলমান অংশগুলিতে স্বয়ংক্রিয় তৈলাক্তকরণ তেল দিয়ে সজ্জিত করা হয়েছে যাতে চলমান অংশগুলি ভাল অবস্থায় পরিচালনা করা যায় এবং গাইড রেল, গিয়ার এবং র্যাকের পরিষেবা জীবন উন্নত করা যায়।

2.2 ক্রস সদস্য এবং X-অক্ষ এবং Z-অক্ষ ডিভাইস
অ্যানিলিংয়ের পরে মরীচি অভ্যন্তরীণ চাপ দূর করে এবং লেজার হেড মুভিং মেম্বারটির অনমনীয়তা এবং স্থায়িত্ব নিশ্চিত করার জন্য রুক্ষ মেশিনিংয়ের পরে কম্পন সময় প্রক্রিয়া করা হয়। X অক্ষ এবং Z অক্ষ উচ্চ নির্ভুলতা মডিউল দ্বারা চালিত হয়। চলাচলের প্রক্রিয়ায়, সীমা সুইচ স্ট্রোককে সীমাবদ্ধ করতে নিয়ন্ত্রণ করে এবং সিস্টেম অপারেশনের নিরাপত্তা নিশ্চিত করার জন্য উভয় প্রান্তে ইলাস্টিক কুশন যান্ত্রিক সীমা রয়েছে।

জেড-অক্ষ ডিভাইসটি মূলত লেজারের মাথার উপরের এবং নীচের গতিবিধি উপলব্ধি করে। লেজার হেডের উপরের এবং নীচের গতিবিধি সার্ভো মোটরকে নিয়ন্ত্রণকারী সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা দ্বারা সম্পন্ন হয় এবং মোটরটি রৈখিক মডিউলটি চালায়, যা জেড-অক্ষ স্কেটবোর্ডের ঊর্ধ্বমুখী এবং নিম্নমুখী পারস্পরিক গতিবিধি চালায়। উপরের এবং নীচের প্রান্তগুলি প্রক্সিমিটি সুইচ ব্যবহার করে যাতায়াত নিয়ন্ত্রণ করতে, চলাচলের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করতে।

প্রাথমিকভাবে বিভিন্ন ধরণের পাইপ সামগ্রী কাটার জন্য ডিজাইন করা হয়েছে, এই সরঞ্জামটি সাধারণ কার্বন ইস্পাত পাইপ, স্টেইনলেস স্টীল পাইপ, অ্যালুমিনিয়াম খাদ পাইপ এবং তামার পাইপের জন্য উপযুক্ত। এটি পাইপ পৃষ্ঠের অখণ্ডতা বজায় রাখার সময় পরিষ্কার এবং নির্ভুল কাট নিশ্চিত করে, নির্ভুলতার সাথে এই বিভিন্ন উপকরণগুলি পরিচালনা করতে সক্ষম। এই বহুমুখিতা এটিকে ধাতু তৈরি, নির্মাণ এবং শিল্প উত্পাদনের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে একাধিক ধরণের পাইপ প্রক্রিয়া করা হয়।
