মডেল JNC1412 CNC অ্যাঙ্গেল মেটাল পাঞ্চিং মার্কিং এবং শিয়ারিং মেশিন 1800KN কাটিং ফোর্স
প্রযোজ্য শিল্প:
এই মেশিনটি একটি উদ্দেশ্য-প্রকৌশলী বিশেষ ডিভাইস যা কোণ ইস্পাত পাঞ্চিং, মার্কিং এবং শিয়ারিং অপারেশন সঞ্চালনের জন্য তৈরি করা হয়েছে। এটি বিশেষভাবে কোণ ইস্পাত টাওয়ার শিল্পের মূল প্রক্রিয়াকরণের প্রয়োজনীয়তাগুলিকে মোকাবেলা করার জন্য তৈরি করা হয়েছে, টাওয়ার উত্পাদনের জন্য গুরুত্বপূর্ণ অ্যাঙ্গেল স্টিলের উপাদানগুলির সুনির্দিষ্ট এবং দক্ষ হ্যান্ডলিং নিশ্চিত করে৷
স্পেসিফিকেশন:
| ফাংশন |
খোঁচা, চিহ্ন, কাটা |
| কোণ আকার (মিমি) |
∟40×40×3～∟140×140×12 |
| সর্বোচ্চ ফাঁকা দৈর্ঘ্য (মি) |
12 |
| সর্বোচ্চ সমাপ্তির দৈর্ঘ্য (মি) |
10 |
| সর্বোচ্চ ঘুষি (দিয়া। х থি।) (মিমি) |
Φ26×12(উপাদান:Q345 510N/mm2) |
| পাশে ঘুষি |
2 |
| ঘুষি শক্তি (kN) |
630 |
| চিহ্নিত শক্তি (kN) |
630 |
|
কর্তন শক্তি (kN)
|
1800 |
| চিহ্নিত অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
12 |
| চিঠির মাত্রা (মিমি) |
14×10×19 |
| কাটিং মোড |
একক ফলক কাটা |
| সিএনসি অক্ষ |
3 |
| কোণ খাওয়ানোর গতি (মি/মিনিট) |
80 |
| জলবাহী সিস্টেমের কুলিং পদ্ধতি |
জল শীতল |
| প্রক্রিয়াকরণ নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রাম ফাংশন |
কীবোর্ড এবং ইউএসবি ইন্টারফেস দ্বারা ইনপুট |
| মাত্রা(মিমি) |
28000×6500×2200 |
পণ্য রচনা:
এই সরঞ্জামটি প্রাথমিকভাবে একটি ট্রান্সভার্স কনভেয়িং সিস্টেম, রোটারি লোডিং মেকানিজম, ইনফিড কনভেয়র, সিএনসি ফিডিং ক্যারেজ, পাঞ্চিং ইউনিট, মার্কিং ইউনিট, কাটিং ইউনিট এবং ডিসচার্জ কনভেয়র, সেইসাথে হাইড্রোলিক, ইলেক্ট্রিক্যাল এবং বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য সহায়ক উপাদানগুলির সমন্বয়ে গঠিত।
পণ্য বৈশিষ্ট্য:
1. সিস্টেমটি সার্ভো-চালিত খাওয়ানোর সাথে মিলিত CNC প্রযুক্তি গ্রহণ করে, উচ্চ উত্পাদন দক্ষতা এবং সামঞ্জস্যপূর্ণ মেশিনিং নির্ভুলতা নিশ্চিত করে। সমস্ত জটিল জলবাহী, বায়ুসংক্রান্ত, এবং বৈদ্যুতিক উপাদানগুলি আন্তর্জাতিকভাবে স্বীকৃত ব্র্যান্ডগুলি থেকে সংগ্রহ করা হয়।

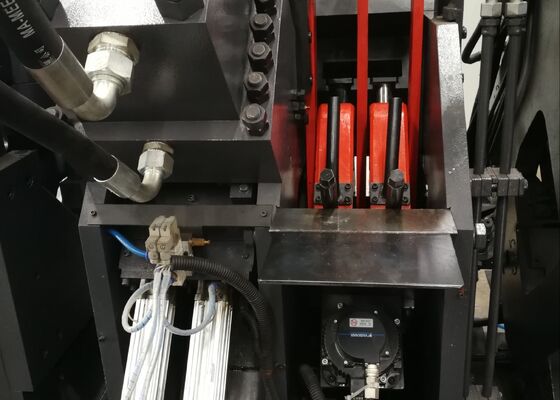

2. প্রতিটি পাশ তিন সেট পাঞ্চ এবং ডাই অ্যাসেম্বলি দিয়ে সজ্জিত, তিনটি ভিন্ন পাঞ্চ ব্যাস মিটমাট করতে সক্ষম। PLC নিয়ন্ত্রণের অধীনে, তিনটি ডাই গ্রুপ পাঞ্চিং ডেটাম অবস্থান সামঞ্জস্য করতে সিঙ্ক্রোনাইজেশনে যেতে পারে।
3. শিল্প কম্পিউটারে একটি দ্বিভাষিক চীনা-ইংরেজি ইন্টারফেস রয়েছে, যা গ্রাফিকাল ওয়ার্কপিস প্রদর্শনকে সমর্থন করার সময় স্বজ্ঞাত এবং অপারেটর-বান্ধব নিয়ন্ত্রণ প্রদান করে। প্রোগ্রামিং সরলীকৃত, এবং সিস্টেম সরাসরি নেস্টিং বা লফটিং সফ্টওয়্যার দ্বারা উত্পন্ন ডেটা আমদানি করতে পারে। প্রোগ্রামিংয়ের সময়, শুধুমাত্র পরামিতি যেমন ওয়ার্কপিসের মাত্রা, গর্তের ব্যাস, রেফারেন্স পয়েন্ট এবং উৎপাদন পরিমাণ প্রয়োজন।
4. সিএনসি ফিডিং ক্যারেজ একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটোইলেকট্রিক এনকোডার দ্বারা প্রদত্ত অবস্থানগত প্রতিক্রিয়া সহ। উচ্চ অবস্থান নির্ভুলতা এবং স্থিতিশীল ফিডিং কর্মক্ষমতা নিশ্চিত করার জন্য একটি বন্ধ-লুপ নিয়ন্ত্রণ ব্যবস্থা প্রয়োগ করা হয়।
5. মার্কিং, পাঞ্চিং এবং শিয়ারিং অপারেশন সম্পূর্ণ স্বয়ংক্রিয়। সম্পূর্ণ কোণ ইস্পাত উপাদানগুলি একটি বায়ুসংক্রান্ত টার্নওভার ডিভাইসের মাধ্যমে স্বয়ংক্রিয়ভাবে নিষ্কাশন করা যেতে পারে, উল্লেখযোগ্যভাবে কায়িক শ্রমের প্রয়োজনীয়তা হ্রাস করে।
6. কন্ট্রোল সিস্টেম একটি শিল্প হোস্ট কম্পিউটার, CNC কন্ট্রোলার, সার্ভো ড্রাইভ সিস্টেম, PLC ইউনিট, এবং বাহ্যিক সেন্সিং ডিভাইস নিয়ে গঠিত। অপারেশনটি কেবল ওয়ার্কপিস পরামিতি প্রবেশ করে শুরু করা হয়। এছাড়াও, প্রসেসিং প্রোগ্রামগুলি ওয়ার্কপিস সনাক্তকরণ নম্বরগুলির উপর ভিত্তি করে সংরক্ষণ, নির্বাচন, প্রদর্শন এবং প্রেরণ করা যেতে পারে।

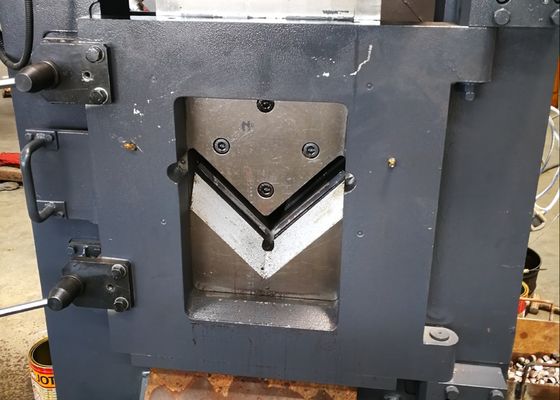

7. মার্কিং ইউনিট একটি সম্পূর্ণরূপে আবদ্ধ ফ্রেম কাঠামো গ্রহণ করে, চমৎকার অনমনীয়তা এবং কাঠামোগত স্থায়িত্ব প্রদান করে। মার্কিং হেডে চার সেট ক্যারেক্টার অ্যাসেম্বলি ইনস্টল করা হয় এবং প্রোগ্রাম কন্ট্রোলের মাধ্যমে নির্বাচন করা যায়। চিহ্নিত রেফারেন্স অবস্থান অবাধে সংজ্ঞায়িত করা যেতে পারে. পাঞ্চিং, মার্কিং এবং শিয়ারিং সিলিন্ডার বর্ধিত ক্ষমতার সাথে ডিজাইন করা হয়েছে; উচ্চতর দৃঢ়তার জন্য সিএনসি ক্যারেজ আপগ্রেড করা হয়েছে; এবং ক্ল্যাম্পিং সিস্টেমের বৈশিষ্ট্যগুলি শক্তিশালী কাঠামোগত শক্তি।
এই নমুনা ওয়ার্কপিসগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রসেসিং অ্যাপ্লিকেশনগুলিকে কভার করে, ব্যবহারকারীদের সরাসরি মেশিনের নির্ভুলতা, প্রক্রিয়াকরণের গুণমান এবং উত্পাদন কারিগরি মূল্যায়ন করতে সক্ষম করে। তারা সরঞ্জামের কার্যকারিতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি ব্যবহারিক রেফারেন্স হিসাবে কাজ করে।

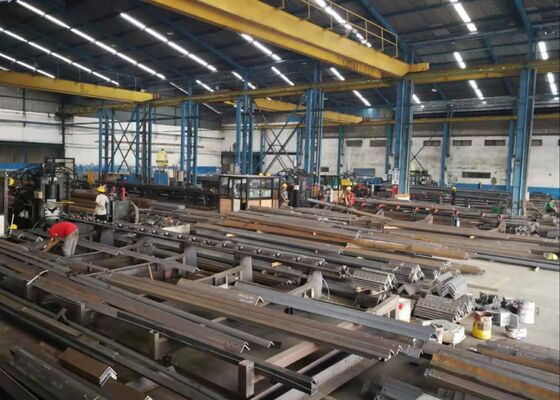

আল্ট্রা-হাই-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে-যেখানে টাওয়ারগুলিকে অবশ্যই তীব্র আবহাওয়া এবং ভারী কাঠামোগত লোড সহ্য করতে হবে-এই সরঞ্জামটি টাওয়ারের প্রাথমিক কাঠামোগত কাঠামো গঠনকারী অ্যাঙ্গেল স্টিলের উপাদানগুলির প্রক্রিয়াকরণে একটি অপরিহার্য ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্মস এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত অংশগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর দক্ষতার সাথে ড্রিলিং এবং পাঞ্চিং অপারেশন করে, সুনির্দিষ্ট মাত্রিক নিয়ন্ত্রণ এবং নির্ভরযোগ্য যৌথ শক্তি নিশ্চিত করে, যার ফলে ট্রান্সমিশন টাওয়ারগুলির সামগ্রিক কাঠামোগত স্থিতিশীলতা এবং সুরক্ষা বজায় থাকে।
