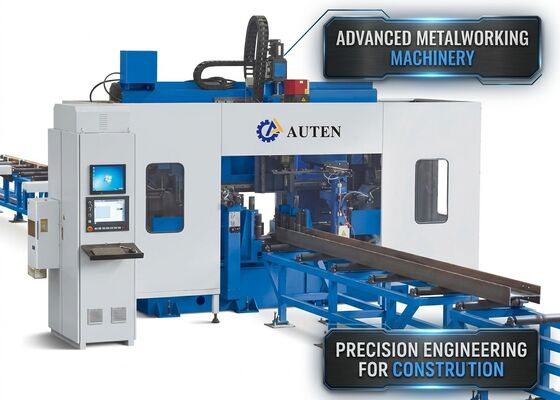

55KW টোটাল পাওয়ার Cnc I বিম ড্রিলিং সয়িং প্রসেসিং মেশিন লাইন 3 টুল ম্যাগাজিন
অ্যাপ্লিকেশন শিল্প:
এইচ-সেকশন স্টিল প্রোফাইলে ড্রিলিং অপারেশনের জন্য এই মেশিন টুলটি উদ্দেশ্য-নির্মিত। তিনটি উচ্চ-গতির নির্ভুলতা ড্রিলিং স্পিন্ডল দিয়ে সজ্জিত, এটি অসামান্য মেশিনিং নির্ভুলতা, নির্ভরযোগ্য কর্মক্ষমতা এবং ব্যবহারকারী-বান্ধব অপারেশন সরবরাহ করে। স্ট্রাকচারাল ইস্পাত শিল্পের জন্য একটি প্রধান সরঞ্জাম হিসাবে, এটি বিল্ডিং নির্মাণ, সেতু তৈরি, পাওয়ার ট্রান্সমিশন টাওয়ার, জালি কাঠামো এবং অন্যান্য বিভিন্ন ইস্পাত ফ্যাব্রিকেশন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
স্পেসিফিকেশন:
| মডেল |
BHD700/3 |
| H মরীচি প্রস্থ পরিসীমা (মিমি) |
100~700 |
| H মরীচি উচ্চতা পরিসীমা (মিমি) |
100~500 |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
100~700 |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
100~250 |
| সর্বোচ্চ ওয়ার্কপিস বেধ (মিমি) |
40 |
| সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| তুরপুন টাকু পরিমাণ. |
মোট 3 টি স্পিন্ডেল, উপরের ইউনিটে একটি টাকু, যথাক্রমে বাম দিকে এবং ডান দিকে |
| টাকু গর্ত টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
40 |
| স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
11/15 |
| টাকু গতি (r/min) |
100~3000 |
| স্পিন্ডেল খাওয়ানোর গতি (মি/মিনিট) |
0~10 |
| এক্স-অক্ষ খাওয়ানোর গতি (মি/মিনিট) |
0~20 |

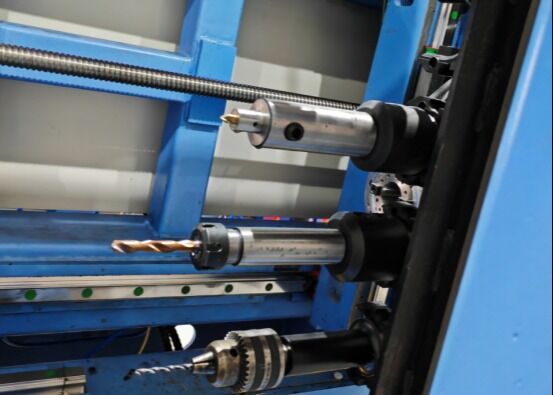

| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
সারির ধরন, 3x4 (ঐচ্ছিক) |
| চিহ্নিতকরণ ইউনিট (ঐচ্ছিক) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10 মিমি |
| সিএনসি সিস্টেম |
জার্মান, জাপান, চীন INVT |
| কুলিং পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় 33x5.5x3.5 |
| মোট শক্তি(কিলোওয়াট) |
প্রায় 55 |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
সিএনসি ড্রিলিং মেশিন লাইনের উপাদান
সিএনসি ড্রিলিং প্রোডাকশন লাইনটি মূলত প্রধান মেশিন ফ্রেম, সিএনসি ফিডিং সিস্টেম, আউটফিড কনভেয়র, কুলিং সিস্টেম, হাইড্রোলিক ইউনিট, বায়ুসংক্রান্ত সিস্টেম, তৈলাক্তকরণ সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং স্ক্র্যাপ সংগ্রহের ট্রলি দ্বারা গঠিত। লাইনটি একটি চলমান ওয়ার্কপিস সাপোর্ট মেকানিজমের সাথে মিলিত একটি ফিক্সড-বেড ডিজাইন গ্রহণ করে। এই কনফিগারেশনটি ত্রি-মাত্রিক ড্রিলিং অপারেশন এবং সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন সক্ষম করে, দক্ষ, স্থিতিশীল এবং অবিচ্ছিন্ন উত্পাদন কর্মক্ষমতা নিশ্চিত করে।
1. প্রধান মেশিন শরীর
প্রধান মেশিন সমাবেশে একটি মেশিন বেস, বিছানা, চলমান স্লাইড টেবিল, স্পিন্ডেল হেডস্টক, উপরের ক্ল্যাম্পিং ইউনিট, সাইড ক্ল্যাম্পিং ডিভাইস এবং সারি-টাইপ টুল ম্যাগাজিন থাকে। মেশিনের বিছানাটি ব্যতিক্রমী দৃঢ়তা এবং কাঠামোগত স্থিতিশীলতার সাথে ডিজাইন করা হয়েছে, এটি উচ্চ-গতির মেশিনিংয়ের সময় উত্পন্ন কাটিং ফোর্স এবং কম্পন সহ্য করতে সক্ষম করে। এই দৃঢ় নির্মাণ সুসংগত যন্ত্র নির্ভুলতা এবং দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা নিশ্চিত করে।
2. কুলিং সিস্টেম
ড্রিলিং সরঞ্জামগুলি একটি উন্নত অ্যারোসোল কুলিং সিস্টেমের মাধ্যমে ঠান্ডা করা হয় যা কুল্যান্ট তরলের সাথে সংকুচিত বাতাসকে একত্রিত করে। এই সমাধানটি উল্লেখযোগ্যভাবে কুল্যান্টের ব্যবহার হ্রাস করে, অপারেটিং খরচ কমায়, সরঞ্জাম পরিধানকে হ্রাস করে এবং পরিবেশগতভাবে দায়ী উত্পাদন সমর্থন করে। টাকু মাথায় লাগানো একটি নমনীয় কুলিং অগ্রভাগ ড্রিলিং প্রক্রিয়া জুড়ে অবিচ্ছিন্ন এবং কার্যকর শীতল নিশ্চিত করে, স্প্রে দিকটির সুবিধাজনক সমন্বয় করতে দেয়।
3. তৈলাক্তকরণ সিস্টেম
তৈলাক্তকরণ সিস্টেম কেন্দ্রীভূত স্বয়ংক্রিয় তৈলাক্তকরণ এবং ম্যানুয়াল লুব্রিকেশন ফাংশন উভয়ই অন্তর্ভুক্ত করে। কেন্দ্রীভূত তৈলাক্তকরণ ইউনিট নির্দিষ্ট রৈখিক গাইডওয়ে এবং বল স্ক্রুগুলিতে সুনির্দিষ্ট তৈলাক্তকরণ সরবরাহ করে, যখন নির্ভরযোগ্য মেশিন অপারেশন এবং বর্ধিত পরিষেবা জীবন নিশ্চিত করার জন্য সহায়ক তৈলাক্তকরণ পয়েন্টগুলি ম্যানুয়ালি রক্ষণাবেক্ষণ করা হয়।
এই মেশিন টুলটি বিশেষভাবে এইচ-বিম, চ্যানেল স্টিল এবং বিস্তৃত স্ট্রাকচারাল স্টিল প্রোফাইলে ড্রিলিং, ট্যাপিং এবং মার্কিং অপারেশনের জন্য তৈরি করা হয়েছে। মেশিনিং চক্র জুড়ে উচ্চ নির্ভুলতা এবং উত্পাদনশীলতা বজায় রেখে এটি দক্ষতার সাথে বিভিন্ন আকার এবং নির্দিষ্টকরণের ওয়ার্কপিসগুলি প্রক্রিয়া করতে পারে। সরঞ্জাম প্রদর্শনের সময়, বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধ সহ স্ট্যান্ডার্ড এইচ-বিমের নমুনাগুলি, সেইসাথে বিভিন্ন মাত্রার চ্যানেল ইস্পাত নমুনাগুলি সাধারণত প্রক্রিয়াকরণ ক্ষমতা প্রদর্শনের জন্য ব্যবহার করা হয়। এই প্রদর্শনের নমুনাগুলি স্পষ্টভাবে সঠিক হোল পজিশনিং, উচ্চ-মানের থ্রেড ট্যাপিং এবং স্বতন্ত্র মার্কিং ফলাফলগুলিকে চিত্রিত করে, যা বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলিতে মেশিনের উচ্চতর নির্ভুলতা এবং নির্ভরযোগ্য কর্মক্ষমতা সম্পূর্ণরূপে প্রদর্শন করে।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং মেশিনটি স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন সুবিধা এবং সেতু নির্মাণ প্রকল্পে ব্যাপকভাবে নিযুক্ত করা হয়। ইস্পাত ফ্যাব্রিকেশন ওয়ার্কশপে, এটি স্ট্রাকচারাল ফ্রেমওয়ার্ক এবং সাপোর্ট সিস্টেমে ব্যবহৃত এইচ-বিমগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং অপারেশন করে, সঠিক সমাবেশ এবং ইনস্টলেশনের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করে। ব্রিজ ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে, মেশিনটি এইচ-বিম উপাদানগুলির সুনির্দিষ্ট ড্রিলিং সরবরাহ করে, কাঠামোগত শক্তি বৃদ্ধি করে এবং দীর্ঘমেয়াদী লোড-ভারিং কর্মক্ষমতা নিশ্চিত করে। এর উচ্চ উত্পাদনশীলতা এবং নির্ভরযোগ্য মেশিনিং ক্ষমতা সহ, সরঞ্জামগুলি প্রধান অবকাঠামো প্রকল্পগুলির জন্য প্রয়োজনীয় সহায়তা প্রদান করে, দক্ষ প্রকল্প বাস্তবায়ন এবং সময়মত সমাপ্তিতে অবদান রাখে।
