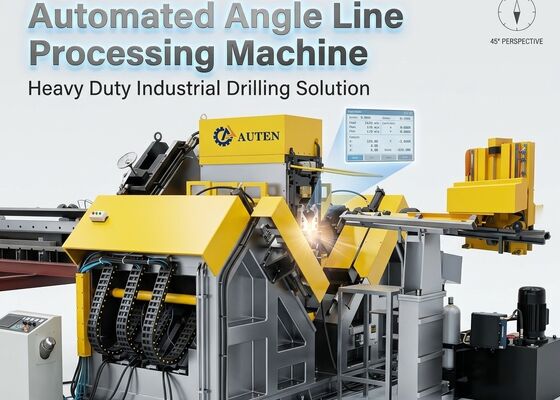

হাইড্রোলিক সিস্টেমের সাথে ইস্পাত ফ্রেমওয়ার্ক সিএনসি অ্যাঙ্গেল ড্রিল স্টিল মেশিন লাইনের জন্য ব্যবহৃত

ইস্পাত কাঠামো জন্য ব্যবহৃত সিএনসি কোণ ড্রিল ইস্পাত মেশিন লাইন হাইড্রোলিক সিস্টেমের সাথে

পণ্যের ব্যবহারঃ

উৎপাদন লাইনটি বিদ্যুৎ সংক্রমণ টাওয়ার, টেলিযোগাযোগ অবকাঠামো এবং ইস্পাত কাঠামোতে ব্যবহৃত উপাদানগুলির চিহ্নিতকরণ এবং ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে।

পণ্য কাঠামোর বৈশিষ্ট্যঃ

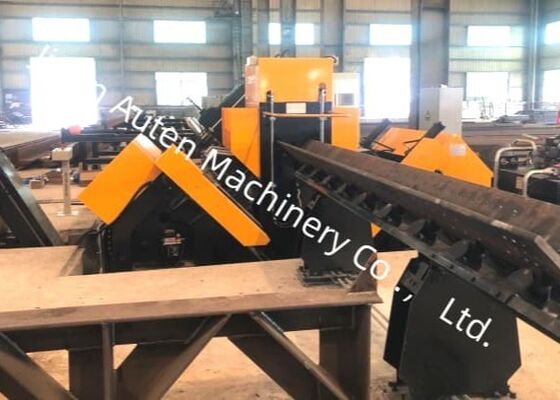

মেশিনটি মূলত একটি পার্শ্বীয় ফিডিং প্ল্যাটফর্ম, একটি ওভারল্যাপ ফিডিং প্রক্রিয়া, একটি ফিডিং চ্যানেল, একটি সিএনসি ট্রলি মার্কিং সিস্টেম, একটি টাইপিং ইউনিট, একটি ড্রিলিং ইউনিট, একটি প্রেসিং ইউনিট,একটি সমাপ্ত উপাদান কনভেয়রএকটি হাইড্রোলিক সিস্টেম, একটি বায়ুসংক্রান্ত সিস্টেম, একটি নিয়ন্ত্রণ সিস্টেম এবং অন্যান্য সংশ্লিষ্ট উপাদান।

প্রধান পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

1এই সিএনসি উত্পাদন লাইন একটি তির্যক স্থানান্তর কনভেয়র, বিপরীত কনভেয়র, উপাদান লোডিং কনভেয়র, সিএনসি খাওয়ানো ক্যারি, যমজ ড্রিলিং মডিউল, চিহ্নিতকরণ স্টেশন,অটোমেটিক আউটফিড কনভেয়রউন্নত সিএনসি অটোমেশন এবং সার্ভো-নিয়ন্ত্রিত ফিডিং প্রযুক্তির একীকরণের মাধ্যমে,সিস্টেমটি প্রতিটি উপাদানগুলির জন্য পুনরাবৃত্তিযোগ্য মেশিনিং নির্ভুলতা নিশ্চিত করার সময় উচ্চ-প্রবাহিত উত্পাদন সরবরাহ করে.

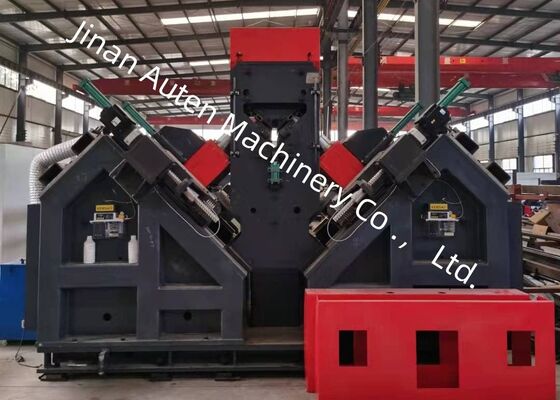

2মেশিনের প্রতিটি পাশে একটি ড্রিলিং মডিউল ইনস্টল করা হয়, প্রতিটি মডিউল বিভিন্ন স্পেসিফিকেশন তিনটি ড্রিল বিট accommodate করতে সক্ষম।ড্রিলিং ইউনিট একটি সিএনসি অবস্থান ব্যবস্থা দ্বারা নিয়ন্ত্রিত হয়, সুনির্দিষ্ট গর্ত সারিবদ্ধতা এবং অসামান্য প্রক্রিয়াকরণ ধারাবাহিকতা নিশ্চিত।

3. স্পিন্ডল ঘূর্ণন গতি ফ্রিকোয়েন্সি ইনভার্টার প্রযুক্তি দ্বারা নিয়ন্ত্রিত হয়, যা অবিচ্ছিন্ন গতি নিয়ন্ত্রণের অনুমতি দেয়। ফিড হারগুলি আনুপাতিক নিয়ন্ত্রণ ভালভের মাধ্যমে সামঞ্জস্য করা হয়, যখন দ্রুত ট্র্যাভার্স,মেশিন ফিড, এবং স্পিন্ডল রিট্র্যাকশন চক্রগুলি স্বয়ংক্রিয়ভাবে সম্পাদন করা হয়, যা উত্পাদন দক্ষতা এবং অপারেশন নির্ভরযোগ্যতা উভয়ই উন্নত করে।

4. লাইনটি একটি ইন্টিগ্রেটেড মার্কিং ডিভাইস দিয়ে সজ্জিত যা মার্কিং অবস্থানের সুবিধাজনক পূর্বনির্ধারণ সক্ষম করে। মার্কিং অপারেশন, উপাদান clamping, এবং খাওয়ানো আন্দোলন জলবাহী চালিত হয়.দীর্ঘমেয়াদী কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য সমালোচনামূলক জলবাহী এবং বৈদ্যুতিক উপাদানগুলি নামী আন্তর্জাতিক নির্মাতাদের কাছ থেকে সংগ্রহ করা হয়।একটি recirculating শীতল তরল সিস্টেম ড্রিলিং গুণমান উন্নত এবং টুল সেবা জীবন সর্বাধিক করতে অন্তর্ভুক্ত করা হয়.

5. ড্রিলিং এবং চিহ্নিতকরণ ফাংশন উত্পাদন চক্র জুড়ে স্বয়ংক্রিয়ভাবে সঞ্চালিত হয়। সমাপ্ত workpieces একটি বায়ুসংক্রান্ত টার্নওভার প্রক্রিয়া মাধ্যমে আনলোড করা হয়,ম্যানুয়াল হ্যান্ডলিংয়ের প্রয়োজনীয়তা হ্রাস করা এবং ঐতিহ্যগত প্রক্রিয়াকরণ পদ্ধতির তুলনায় উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করা.

6নিয়ন্ত্রণ স্থাপত্য একটি শিল্প পিসি, সার্ভো ড্রাইভ সিস্টেম, পিএলসি নিয়ামক, বহিরাগত সেন্সিং ডিভাইস এবং সহায়ক নিয়ন্ত্রণ উপাদান গঠিত।প্রসেসিং প্রোগ্রাম ওয়ার্কপিস মাত্রা ইনপুট মাধ্যমে স্বয়ংক্রিয়ভাবে উত্পন্ন করা যেতে পারেএছাড়াও, প্রোগ্রামগুলি ওয়ার্কপিস সনাক্তকরণ কোড অনুসারে সঞ্চয়, অ্যাক্সেস, প্রদর্শন এবং স্থানান্তর করা যেতে পারে, দক্ষ উত্পাদন পরিকল্পনা এবং প্রক্রিয়া পরিচালনা সমর্থন করে।

7উৎপাদন লাইনটি একটি বিশেষ সমর্থন এবং ধরে রাখার সিস্টেমের সাথে সজ্জিত যা বিশেষভাবে স্পষ্ট বিকৃতি বা বাঁক বৈশিষ্ট্যযুক্ত কোণ ইস্পাত প্রোফাইলগুলির জন্য ডিজাইন করা হয়েছে,পুরো প্রক্রিয়া জুড়ে নিরাপদ অবস্থান এবং নির্ভরযোগ্য যন্ত্রের নির্ভুলতা নিশ্চিত করা.

এই প্রদর্শন নমুনাগুলি স্ট্যান্ডার্ড কোণ স্টিলের আকার এবং গর্তের বিন্যাসগুলির বিস্তৃত পরিসীমা প্রতিনিধিত্ব করে যা সাধারণত পাওয়ার ট্রান্সমিশন টাওয়ার তৈরিতে ব্যবহৃত হয়। তারা গ্রাহকদের প্রদান করে,প্রযুক্তিগত কর্মী, এবং মেশিনিং গুণমান, মাত্রিক নির্ভুলতা এবং সামগ্রিক সরঞ্জাম কর্মক্ষমতা মূল্যায়ন করার জন্য একটি ব্যবহারিক রেফারেন্স সঙ্গে পরিদর্শক,ট্রান্সমিশন টাওয়ার শিল্পের কঠোর উত্পাদন মানগুলির সাথে সম্মতি যাচাই করতে সহায়তা করে.

অতি উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, টাওয়ারগুলিকে কঠোর পরিবেশগত অবস্থার এবং উল্লেখযোগ্য কাঠামোগত চাপের প্রতিরোধ করতে হবে।এই সরঞ্জাম ট্রান্সমিশন টাওয়ারের প্রাথমিক লোড বহনকারী কাঠামো গঠন যে কোণ ইস্পাত সদস্য যন্ত্রপাতি একটি গুরুত্বপূর্ণ ফাংশন পরিবেশনএটি টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত সমাবেশগুলিতে ব্যবহৃত কোণ স্টিলের উপাদানগুলিতে নির্ভুলতা ড্রিলিং এবং punching অপারেশন সম্পাদন করে,সঠিক মাত্রা এবং নির্ভরযোগ্য সংযোগের গুণমান নিশ্চিত করাফলস্বরূপ, মেশিনটি ট্রান্সমিশন টাওয়ারগুলির তাদের অপারেশনাল লাইফস্প্যান জুড়ে উন্নত কাঠামোগত শক্তি, অপারেশনাল সুরক্ষা এবং দীর্ঘমেয়াদী পরিষেবা নির্ভরযোগ্যতা সমর্থন করে।
