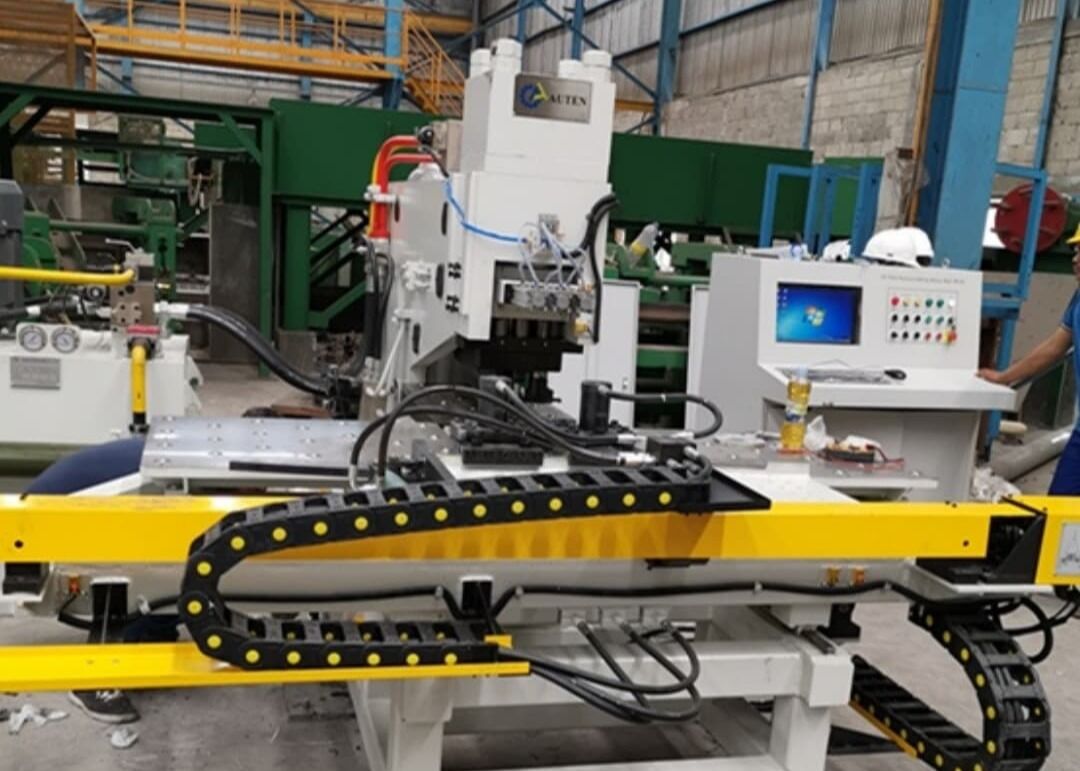

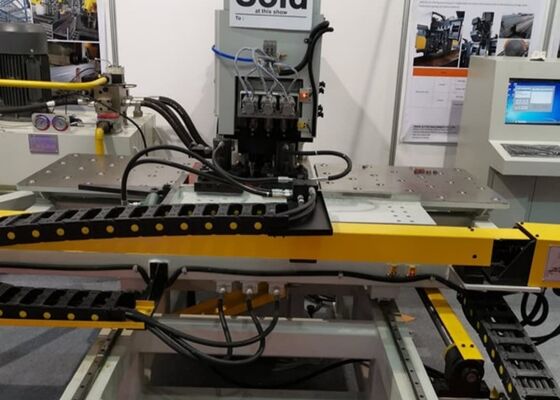

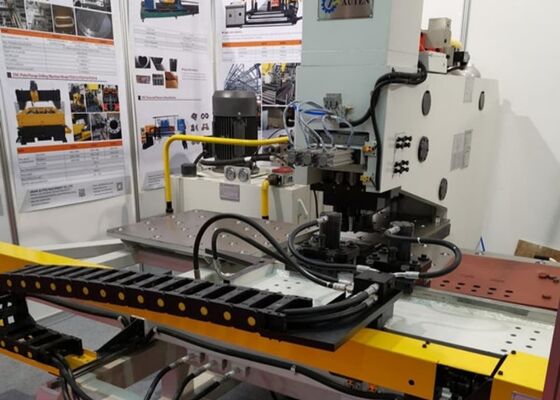

মডেল BNC100 সিএনসি সংযোগ প্লেট Punching মেশিন জন্য সেতু ইস্পাত কাঠামো শিল্প
প্রযোজ্য শিল্পঃ
এই মেশিনটি সংযোগ প্লেটগুলিতে উচ্চ দক্ষতার punching এর জন্য ব্যবহৃত হয় যা ব্রিজ, কোণ ইস্পাত এবং ইস্পাত কাঠামো ইত্যাদি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
স্পেসিফিকেশনঃ
| মডেল |
BNC100 |
| ওয়ার্কপিসের সর্বাধিক আকার (মিমি) |
১৫০০*৮০০ |
| সর্বাধিক প্যান্সিং ব্যাসার্ধ (মিমি) |
Φ২৬ |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
/ |
| ড্রিলিং স্পিন্ডেলের টেনার |
/ |
| প্লেটের বেধ (মিমি) |
পাঞ্চিং |
5🙏২৫ (Q235) |
| ড্রিলিং |
/ |
| পার্সনিং ফোর্স (কেএন) |
১০০০/১২০০ |
| মার্কিং ফোর্স (কেএন) |
৮০০/১২০০ |
| গর্ত এবং প্লেটের প্রান্তের মধ্যে মিনি দূরত্ব (মিমি) |
পাঞ্চিং |
25 |
| ড্রিলিং |
/ |
| অক্ষরের আকার ((মিমি) |
১৪*১০*১৯ |
| চরিত্রের পরিমাণ |
12 |
| ডাই-স্টেশন |
3 |
| ড্রিলিংয়ের ফিডিং গতি (মিমি/মিনিট) |
/ |
| ড্রিলিং স্পিন্ডলের স্ট্রোক ((মিমি) |
/ |
| ড্রিলিং স্পিন্ডলের ঘূর্ণন গতি ((r/min) |
/ |
| প্রোগ্রামিং মোড |
কমান্ড প্রোগ্রামিং, অটো সিএডি অঙ্কন বা লেআউট সফটওয়্যার |
| সামগ্রিক মাত্রা L*W*H (m) |
3.২*৩*১9 |
কাঠামোর বৈশিষ্ট্যঃ
1মেশিনের ফ্রেম একটি সি-ফ্রেম ঢালাই ইস্পাত প্লেট কাঠামো গ্রহণ করে, ব্যতিক্রমী কাঠামোগত অনমনীয়তা প্রদান করে এবং দক্ষ উপাদান হ্যান্ডলিং এবং প্রক্রিয়াকরণের জন্য একটি প্রশস্ত কাজ আবরণ প্রদান করে।
2যন্ত্রপাতিটি তিনটি মেশিনিং স্টেশন সহ কনফিগার করা হয়েছে, যার মধ্যে একটি বিশেষ চিহ্নিতকরণ স্টেশন রয়েছে।উত্পাদনশীলতা উন্নত করতে এবং প্রক্রিয়াজাতকরণ অপারেশনগুলিকে সহজতর করতে স্বয়ংক্রিয় স্টেশন সূচক এবং সুইচিং অন্তর্ভুক্ত করা হয়েছে.
3হাইড্রোলিক clamping সিস্টেম বিভিন্ন বেধের workpieces থাকার জন্য ডিজাইন করা হয়। একটি স্পষ্টতা শূন্য রেফারেন্স অবস্থান ব্লক এবং বল-ট্রান্সফার worktable সঙ্গে মিলিত,এটি সঠিক অবস্থান নিশ্চিত করে, স্থিতিশীল সমর্থন, এবং প্রক্রিয়াকরণের সময় মসৃণ উপাদান আন্দোলন।
4এক্স-অক্ষ এবং ওয়াই-অক্ষ উভয়ই উচ্চ-পারফরম্যান্স সার্ভো মোটর, সুনির্দিষ্ট বল স্ক্রু এবং রৈখিক গাইড সিস্টেম দ্বারা চালিত হয়।দ্বৈত-অক্ষের সিএনসি নিয়ন্ত্রণ প্ল্যাটফর্ম পুরো মেশিনিং চক্র জুড়ে সঠিক অবস্থান এবং উচ্চতর punching নির্ভুলতা গ্যারান্টি দেয়.
5. পুরো উৎপাদন প্রক্রিয়া সম্পূর্ণ স্বয়ংক্রিয়. অপারেটরদের শুধুমাত্র নিয়ন্ত্রণ সিস্টেমে workpiece অঙ্কন আমদানি করতে হবে,উৎপাদন দক্ষতা বাড়ানোর সাথে সাথে অপারেশনকে উল্লেখযোগ্যভাবে সহজ করে তোলে.
বিস্তারিত:
1. মেশিনটি একটি সি-ফ্রেম খোলা কাঠামো নকশা অন্তর্ভুক্ত করে, যা সুবিধাজনক ওয়ার্কপিস লোডিং, আনলোডিং এবং রক্ষণাবেক্ষণের জন্য চমৎকার অ্যাক্সেসযোগ্যতা এবং প্রশস্ত অপারেটিং স্পেস সরবরাহ করে।
2মেশিনের ফ্রেম, বেস এবং ওয়ার্কটেবিল সম্পূর্ণরূপে উচ্চমানের ঢালাই করা ইস্পাত প্লেট থেকে তৈরি করা হয় এবং স্ট্রেস-রিলিফ বয়স্ক চিকিত্সার শিকার হয়।এই উত্পাদন প্রক্রিয়া চমৎকার কাঠামোগত শক্তি নিশ্চিত করে, শক্ততা এবং দীর্ঘমেয়াদী অপারেশন স্থায়িত্ব।
3এই সরঞ্জামটি চারটি স্ট্যান্ডার্ড টুলিং স্টেশন দিয়ে সজ্জিত, যার মধ্যে দুটি পংটিং স্টেশন, একটি ড্রিলিং স্টেশন এবং একটি মার্কিং স্টেশন রয়েছে।স্বয়ংক্রিয় সরঞ্জাম স্টেশন নির্বাচন এবং স্যুইচিং অপারেশন দক্ষতা উন্নত এবং সেটআপ সময় কমাতে.
4. দুটি হাইড্রোলিক ক্ল্যাম্পিং সেট স্টিলের প্লেটগুলিকে ওয়ার্কটেবিলের উপর সুরক্ষিতভাবে স্থাপন করে। সিস্টেমটি বিভিন্ন মাত্রা এবং বেধের ওয়ার্কপিসগুলি পরিচালনা করতে সক্ষম।সুনির্দিষ্ট অবস্থানের ব্লক এবং একটি বল-ট্রান্সফার সমর্থন টেবিলের সাথে মিলিত, এটি নির্ভরযোগ্য অবস্থান সঠিকতা এবং মসৃণ উপাদান হ্যান্ডলিং নিশ্চিত করে।
5. ওয়ার্কটেবিল আন্দোলন সার্ভো মোটর এবং স্পষ্টতা বল স্ক্রু ড্রাইভ দ্বারা নিয়ন্ত্রিত হয়, যা ইস্পাত প্লেট স্থিতিশীল এবং সঠিক অবস্থান প্রদান করে। প্রক্রিয়াকরণের সময়,ডুয়াল জলবাহী clamps দৃঢ়ভাবে যন্ত্রপাতি যথার্থতা এবং অপারেশন স্থিতিশীলতা বজায় রাখার জন্য workpiece নিরাপদ.
6. এক্স-অক্ষ এবং ওয়াই-অক্ষ দ্বৈত ভারী দায়িত্ব লিনিয়ার রোলিং গাইডওয়ে, স্পষ্টতা বল স্ক্রু, এবং উচ্চ অনমনীয়তা এসি সার্ভো মোটর ব্যবহার করে। এই কনফিগারেশন অসামান্য পজিশনিং নির্ভুলতা প্রদান করে,গতির স্থিতিশীলতা, এবং পুনরাবৃত্তিমূলক মেশিনিং কর্মক্ষমতা।
7একটি ম্যানুয়াল তৈলাক্তকরণ সিস্টেম রৈখিক গাইডওয়ে এবং বল স্ক্রু জন্য সরবরাহ করা হয়, পর্যাপ্ত তৈলাক্তকরণ, কম পরিধান, এবং দীর্ঘমেয়াদী সরঞ্জাম নির্ভরযোগ্যতা নিশ্চিত।
8সমালোচনামূলক হাইড্রোলিক এবং বৈদ্যুতিক উপাদানগুলি আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের কাছ থেকে সংগ্রহ করা হয়, উচ্চতর কর্মক্ষমতা, ব্যতিক্রমী নির্ভরযোগ্যতা, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করে,এবং দীর্ঘায়িত সেবা জীবন.
মেশিনের বিবরণঃ
এই উন্নত সিএনসি প্লেট পাঞ্চিং, ড্রিলিং এবং মার্কিং সিস্টেমটি বিশেষভাবে ট্রান্সমিশন টাওয়ার উত্পাদন শিল্পের মধ্যে ইস্পাত প্লেট প্রসেসিং অ্যাপ্লিকেশনগুলির জন্য বিকাশ করা হয়েছে।মেশিনটি অসাধারণ যন্ত্রপাতি নির্ভুলতা প্রদান করেস্টিলের টাওয়ার তৈরির পাশাপাশি, স্টিলের টাওয়ার নির্মাণের ক্ষেত্রেও, স্টিলের টাওয়ার নির্মাণের ক্ষেত্রেও, স্টিলের টাওয়ার নির্মাণের ক্ষেত্রেও,সরঞ্জামটি বিভিন্ন শিল্প প্লেট প্রক্রিয়াকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত, বিভিন্ন ধাতু উপাদানগুলির জন্য নির্ভরযোগ্য punching, ড্রিলিং এবং চিহ্নিতকরণ ক্ষমতা প্রদান করে। এর উচ্চ দক্ষতা, যথার্থ যন্ত্রপাতি,এবং অপারেশনাল নমনীয়তা প্রস্তুতকারকদের উৎপাদন কর্মপ্রবাহ অপ্টিমাইজ করতে সাহায্য করে, পণ্যের গুণমান উন্নত করা এবং একাধিক শিল্পে সামগ্রিক উত্পাদনশীলতা বৃদ্ধি করা।
