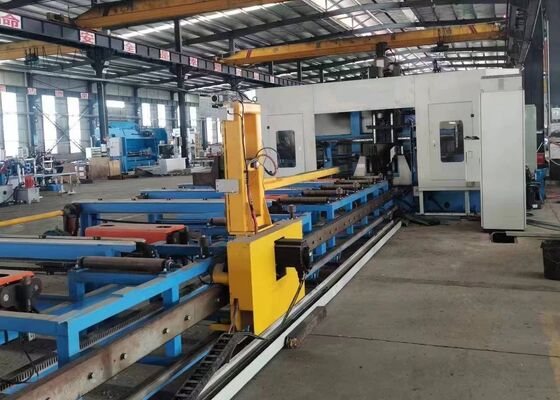

বিটি৪০ স্পিন্ডল হোল ট্যাপার বিএইচডি সিরিজ সিএনসি হাই স্পিড ড্রিলিং মেশিন
পণ্যের ভূমিকা:
সিএনসি এইচ-বিম ড্রিলিং মেশিন বিশেষভাবে উচ্চ নির্ভুলতা ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ, এবং H-বিম, চ্যানেল ইস্পাত, কোণ ইস্পাত,এবং বিভিন্ন কাঠামোগত ইস্পাত প্রোফাইলএটি বিল্ডিং, পার্কিং কাঠামো, ট্রান্সমিশন টাওয়ার, গ্রিটচ ফ্রেমওয়ার্ক এবং অন্যান্য ভারী ইস্পাত নির্মাণ অ্যাপ্লিকেশনগুলির জন্য কাঠামোগত ইস্পাত উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়।
1কাঠামোগত ইস্পাত শিল্পের জন্য বিশেষভাবে তৈরি উচ্চ-কার্যকারিতা ড্রিলিং সরঞ্জাম।
2. একই সাথে এইচ-বিম এবং চ্যানেল বিভাগে তিন-পার্শ্বযুক্ত ড্রিলিং সম্পাদন করে, অসামান্য মেশিনিং নির্ভুলতা এবং উত্পাদনশীলতা সরবরাহ করে।
3. সম্পূর্ণ স্বয়ংক্রিয় উপাদান খাওয়ানো, অবস্থান, এবং যন্ত্রপাতি জন্য সাত সিএনসি নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত।
4. অটোক্যাড এবং ডিএসটিভি ফাইল ফরম্যাটের সাথে সামঞ্জস্যপূর্ণ, যা ওয়ার্কপিসের অঙ্কনগুলির স্বয়ংক্রিয় স্বীকৃতি এবং মেশিনিং প্রোগ্রামগুলির সরাসরি উত্পাদন সক্ষম করে।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| এইচ বিম উচ্চতা পরিসীমা (মিমি) |
১০০-৫০০ |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
১০০-২৫০ |
| ওয়ার্কপিসের সর্বোচ্চ বেধ (মিমি) |
80 |
| ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল Qty. |
মোট 3 স্পিন্ডল, উপরের ইউনিট, বাম পাশ এবং ডান দিকে যথাক্রমে এক স্পিন্ডল |
| স্পিন্ডল হোল কোপার |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
40 |
| স্পিন্ডল মোটরের শক্তি (কেডব্লিউ) |
মেষপালক, ১৫/১১ |
| স্পিন্ডল স্পিড (r/min) |
১০০-৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
0 ~ 10 |
| এক্স-অক্ষের ফিডিং গতি (মি/মিনিট) |
০-২০ |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
লাইন টাইপ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (বিকল্প) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm |
| CNC সিস্টেম |
জার্মান, জাপান, চীন |
| ঠান্ডা করার পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩।5 |
| মোট শক্তি ((কেডব্লিউ) |
প্রায় ৬০ |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্যঃ

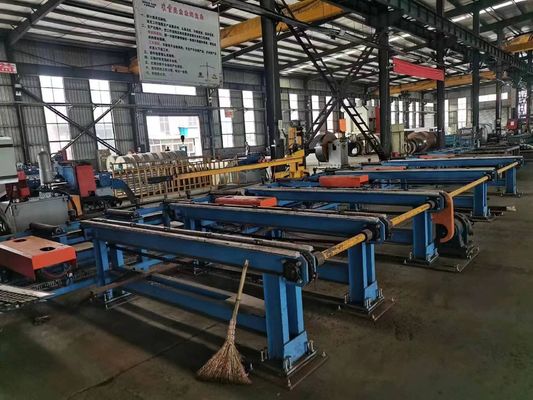

1. উপাদান খাওয়ানোর সিস্টেম একটি CNC- নিয়ন্ত্রিত clamping গাড়ির servo- চালিত অবস্থান সঙ্গে ব্যবহার করে,মেশিনিং প্রক্রিয়া জুড়ে দ্রুত খাওয়ানোর গতি এবং ব্যতিক্রমী অবস্থান সঠিকতা প্রদান.
2তিনটি উচ্চ গতির BT40 নির্ভুলতা স্পিন্ডলগুলি একই সাথে এইচ-রশ্মির তিনটি মুখের মেশিন করার জন্য কনফিগার করা হয়েছে।স্পিন্ডল 3 পর্যন্ত ঘূর্ণন গতির সঙ্গে অভ্যন্তরীণ শীতল তরল কার্বাইড ড্রিলিং সমর্থন,000 rpm, একটি ইন্টিগ্রেটেড চেইন টাইপ চিপ কনভেয়র মাধ্যমে উচ্চতর ড্রিলিং দক্ষতা, চমৎকার গর্ত গুণমান, এবং দক্ষ চিপ ইভাকুয়েশন নিশ্চিত করে।
3শীতল সিস্টেমটি একটি উন্নত কুয়াশা তৈলাক্তকরণ প্রযুক্তি গ্রহণ করে যা অভ্যন্তরীণ এবং বাহ্যিক উভয়ই শীতল করে।প্রতিটি স্পিন্ডল ইউনিট একটি স্বাধীন বহিরাগত স্প্রে ডোজ এবং একটি অভ্যন্তরীণ শীতল তরল ইন্টারফেস দিয়ে সজ্জিত করা হয়, যা অপারেটরদের নির্দিষ্ট মেশিনিং প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ শীতল, বাহ্যিক শীতল বা সমন্বিত অপারেশন নির্বাচন করতে দেয়।
4. একটি ঐচ্ছিক স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেম ম্যানুয়াল হস্তক্ষেপ ছাড়া স্বয়ংক্রিয় টুল প্রতিস্থাপন সঞ্চালন করার জন্য উপলব্ধ,উল্লেখযোগ্যভাবে ডাউনটাইম হ্রাস এবং সামগ্রিক উৎপাদন দক্ষতা উন্নত.
5. একটি ঐচ্ছিক জলবাহী সিএনসি ডিস্ক চিহ্নিতকরণ সিস্টেম একীভূত করা যেতে পারে। একটি সার্ভো মোটর দ্বারা চালিত, চিহ্নিতকরণ ডিস্ক দ্রুত 36 বিভিন্ন অক্ষর থেকে নির্বাচন করে, দ্রুত, সঠিক,এবং একটি সুসংগত সনাক্তকরণ চিহ্নিতকরণ.
6. স্বয়ংক্রিয় স্ক্রিপিং এবং ট্যাপিং ফাংশন প্রচলিত ম্যানুয়াল বিন্যাস পদ্ধতি প্রতিস্থাপন। স্ক্রিপিং সিস্টেম সঠিকভাবে H-beam flanges এবং webs উপর ঢালাই রেফারেন্স লাইন চিহ্নিত,যখন ট্যাপিং ফাংশন সরাসরি কাঠামোগত অঙ্গগুলির উপর গহ্বরযুক্ত গর্ত মেশিনিং সম্পাদন করে, উৎপাদন দক্ষতা এবং যন্ত্রপাতি যথার্থতা উভয় উন্নত।
7. খাওয়ানো এবং মেশিনিং অপারেশন জুড়ে, workpiece উত্তোলন, পার্শ্ব অবস্থান, clamping, লকিং, এবং মুক্তি সব জলবাহীভাবে নিয়ন্ত্রিত হয়, নিরাপদ উপাদান হ্যান্ডলিং নিশ্চিত,চমৎকার অপারেশন স্থিতিশীলতা, এবং নির্ভরযোগ্য মেশিনিং কর্মক্ষমতা।
8নিয়ন্ত্রণ প্ল্যাটফর্মটি একটি পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে সংহত একটি শিল্প কম্পিউটার নিয়ে গঠিত, যা আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের থেকে প্রিমিয়াম উপাদানগুলিকে অন্তর্ভুক্ত করে।একাধিক প্রোগ্রামিং পদ্ধতি সমর্থিত, অটোক্যাড, টেকলা স্ট্রাকচার, ডিএক্সএফ এবং ডিএসটিভি ফাইল দ্বারা উত্পন্ন মেশিনিং ডেটা সরাসরি প্রোগ্রামিং এবং উত্পাদন পরিচালনা সহজতর করতে আমদানি করা যেতে পারে।
প্রদর্শন কাজের টুকরোগুলিতে বিভিন্ন প্রস্থের ফ্ল্যাঞ্জ এবং ওয়েব বেধের স্ট্যান্ডার্ড এইচ-বিম নমুনাগুলির সাথে বিভিন্ন মাত্রার চ্যানেল স্টিলের নমুনা অন্তর্ভুক্ত রয়েছে,মেশিনের মেশিনিং পারফরম্যান্সকে ব্যাপকভাবে চিত্রিত করেএই নমুনা স্পষ্টভাবে সঠিক গর্ত অবস্থান, উচ্চ মানের থ্রেড ট্যাপিং, এবং স্বতন্ত্র চিহ্নিত ফলাফল প্রদর্শন,গ্রাহকদের এবং পরিদর্শন কর্মীদের সরঞ্জামগুলির যন্ত্রপাতি সঠিকতা মূল্যায়ন করার অনুমতি দেয়, প্রক্রিয়াকরণ ধারাবাহিকতা, এবং বাস্তব উৎপাদন অবস্থার অধীনে অপারেশন নির্ভরযোগ্যতা।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিনটি স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন প্ল্যান্ট, ব্রিজ ইঞ্জিনিয়ারিং প্রকল্প,এবং অন্যান্য ভারী ইস্পাত নির্মাণ শিল্পস্টিল ফ্যাব্রিকেশন কর্মশালার মধ্যে এটি কাঠামোগত কাঠামো এবং সমর্থন সিস্টেমের জন্য ব্যবহৃত এইচ-বিমগুলির উচ্চ-নির্ভুলতা মেশিনিং সম্পাদন করে,সঠিক সমাবেশ এবং নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা নিশ্চিত করাব্রিজ নির্মাণে এই সরঞ্জামটি এইচ-বিম উপাদানগুলির জন্য নির্ভুলতা ড্রিলিং এবং ট্যাপিং সরবরাহ করে, কাঠামোগত অখণ্ডতা এবং দীর্ঘমেয়াদী লোড বহন ক্ষমতা বাড়ায়।অসাধারণ মেশিনিং দক্ষতা এবং নির্ভরযোগ্য অপারেশনাল পারফরম্যান্সের সমন্বয়, মেশিনটি বড় আকারের অবকাঠামো প্রকল্পগুলির জন্য শক্তিশালী প্রযুক্তিগত সহায়তা সরবরাহ করে এবং একই সাথে উত্পাদনশীলতা, উত্পাদন মান এবং সময়মতো প্রকল্পের সমাপ্তিতে অবদান রাখে।
