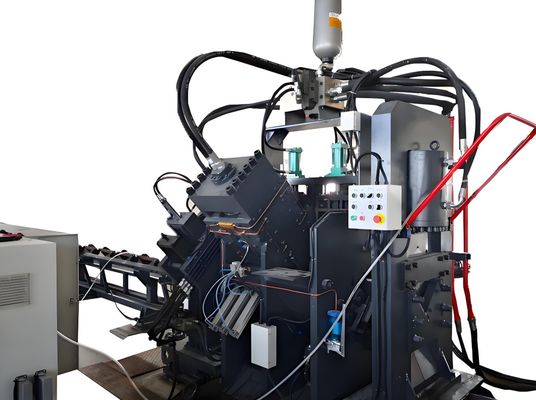

2200/4300KN কাটিং ফোর্স JNC সিরিজ CNC Punching চিহ্নিতকরণ এবং কোণ জন্য কাটিং মেশিন

2200/4300KN কাটিং ফোর্স JNC সিরিজ সিএনসি পাঞ্চিং মার্কিং এবং কাটিং মেশিন কোণের জন্য

পণ্য পরিচিতি:

পাঞ্চিং, মার্কিং এবং কাটার জন্য JNC সিরিজের হাই-স্পিড সিএনসি অ্যাঙ্গেল স্টিল প্রোডাকশন লাইন প্রাথমিকভাবে একটি পাঞ্চিং ইউনিট, মার্কিং ইউনিট, কাটিং ইউনিট, ট্রান্সভার্স কনভেয়র সিস্টেম, রোটারি লোডিং কনভেয়র, ইনফিড কনভেয়র, ডিসচার্জ কনভেয়র, সিএনসি ফিডিং সিস্টেম, ইলেকট্রিক কন্ট্রোল সিস্টেম, ইলেকট্রিক ক্যারেজ এবং অন্যান্য সিস্টেমের সমন্বয়ে গঠিত। অক্জিলিয়ারী উপাদান। এই উত্পাদন লাইনটি বিশেষভাবে ট্রান্সমিশন টাওয়ার উত্পাদন অ্যাপ্লিকেশনগুলিতে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। সম্পূর্ণ ওয়ার্কফ্লো সম্পূর্ণরূপে CNC-নিয়ন্ত্রিত, সহজ অপারেশন অফার করে এবং স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, মাল্টি-স্পেসিফিকেশন, এবং বড়-স্কেল উত্পাদন সক্ষম করে।

পণ্য পরামিতি:

পণ্য বৈশিষ্ট্য:

1. CNC কোণ ইস্পাত পাঞ্চিং মেশিন দুটি বা তিনটি পাঞ্চিং মডিউল দিয়ে সজ্জিত, প্রতিটি তিনটি ভিন্ন পাঞ্চ ব্যাস ইনস্টল করতে সক্ষম। পাঞ্চিং ইউনিটগুলি সঠিকভাবে গর্তের অবস্থানগুলিকে সামঞ্জস্য করার জন্য CNC (NC) প্রোগ্রামিংয়ের মাধ্যমে নিয়ন্ত্রিত হয়। সিস্টেম বৃত্তাকার এবং ডিম্বাকৃতি উভয় গর্ত খোঁচা সমর্থন করে. উচ্চ-গতির খাওয়ানো এবং পাঞ্চিং উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা বাড়ায়। 50×50×4 মিমি অ্যাঙ্গেল স্টিলের জন্য, প্রক্রিয়াকরণ ক্ষমতা 8-ঘণ্টার শিফটে প্রায় 9-10 টন পর্যন্ত পৌঁছায়।

2. মার্কিং ইউনিটটি সম্পূর্ণরূপে আবদ্ধ, উচ্চ-দৃঢ়তা কাঠামোর সাথে ডিজাইন করা হয়েছে। এতে চারটি ক্যাসেট-টাইপ অক্ষর গোষ্ঠী অন্তর্ভুক্ত রয়েছে যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচনযোগ্য, সামঞ্জস্যযোগ্য মার্কিং অবস্থান সহ। এছাড়াও, 10টি সারি সহ একটি ঘূর্ণমান ডিস্ক মার্কিং সিস্টেম উপলব্ধ, ম্যানুয়াল হস্তক্ষেপ ছাড়াই স্বয়ংক্রিয় অক্ষর নির্বাচন সক্ষম করে, মার্কিং দক্ষতা ব্যাপকভাবে উন্নত করে।

3. কাটিয়া ইউনিট উচ্চ কাটিয়া বল এবং স্থায়িত্ব দ্বারা চিহ্নিত একটি একক-ব্লেড শিয়ারিং নকশা গ্রহণ করে। প্রতিটি কাটিং অপারেশন একটি পরিষ্কার এবং মসৃণ কাটিয়া পৃষ্ঠের সাথে শূন্য উপাদান বর্জ্য উত্পাদন করে। ব্লেড হাউজিংটিতে একটি খোলা দরজার কাঠামো রয়েছে, যা দ্রুত, নিরাপদ এবং সুবিধাজনক ব্লেড প্রতিস্থাপনের অনুমতি দেয়।

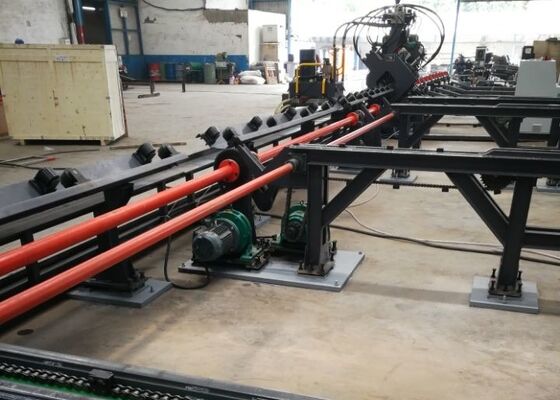

4. অনুভূমিক ফিডিং টেবিলটি অ্যাঙ্গেল স্টিলকে রোটারি লোডিং র্যাকে পরিবহন করে, যা একটি মোটর-রিডুসার সমাবেশ দ্বারা চালিত হয়। এটি পরবর্তী প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়ারে উপাদানের স্থিতিশীল অবস্থান নিশ্চিত করে।

5. ওয়ার্কপিসগুলি উচ্চ অবস্থান নির্ভুলতার সাথে একটি CNC ফিডিং ক্যারেজ দ্বারা সুরক্ষিতভাবে আটকানো এবং পরিবহন করা হয়। গাড়িটি ফটোইলেকট্রিক এনকোডার ফিডব্যাক সহ একটি সার্ভো মোটর দ্বারা চালিত হয়, সুনির্দিষ্ট খাওয়ানো এবং অবস্থান নিশ্চিত করতে একটি বন্ধ-লুপ নিয়ন্ত্রণ ব্যবস্থার অধীনে কাজ করে।

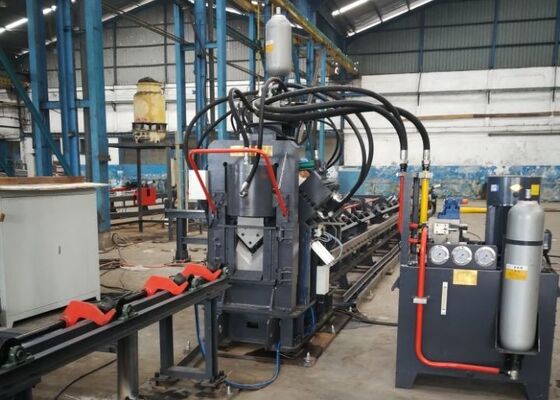

6. জলবাহী সিস্টেম খোঁচা, চিহ্নিতকরণ, এবং শিয়ারিং অপারেশনের জন্য চালিকা শক্তি প্রদান করে। এটি একটি উচ্চ-গতির হাইড্রোলিক স্টেশন দিয়ে সজ্জিত যা একটি সঞ্চয়কারীর সাথে একীভূত। হাইড্রোলিক পাইপলাইনগুলি ফুটো-মুক্ত কর্মক্ষমতা এবং সহজ রক্ষণাবেক্ষণ নিশ্চিত করতে ফেরুল-টাইপ সংযোগ ব্যবহার করে। প্রধান জলবাহী ভালভ ব্লক আন্তর্জাতিকভাবে স্বীকৃত Atos ব্র্যান্ড দ্বারা সরবরাহ করা হয়, স্থিতিশীল এবং নির্ভরযোগ্য সিস্টেম অপারেশন নিশ্চিত করে।

7. জলবাহী কুলিং সিস্টেম একাধিক কনফিগারেশন সমর্থন করে, যার মধ্যে জল শীতল, বায়ু শীতল, এবং তেল শীতল। গ্রাহকরা নির্দিষ্ট কাজের অবস্থা এবং অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে পারেন।

8. কন্ট্রোল সিস্টেমে একটি শিল্প কম্পিউটার, পিএলসি কন্ট্রোলার, সার্ভো মোটর এবং বাহ্যিক সেন্সিং ডিভাইস থাকে। অপারেটরদের শুধুমাত্র ইনপুট প্রক্রিয়াকরণ পরামিতি প্রয়োজন, যার পরে সিস্টেম স্বয়ংক্রিয়ভাবে মেশিনিং প্রোগ্রাম তৈরি করে। এটি DXF, NC এবং অন্যান্য CAD-উত্পাদিত ফাইল ফর্ম্যাটগুলিকেও সমর্থন করে৷ এইচএমআই ইন্টারফেসটি স্বজ্ঞাত এবং ব্যবহারকারী-বান্ধব, গ্রাফিকাল ওয়ার্কপিস ডিসপ্লে, বৃহৎ-ক্ষমতার ডেটা স্টোরেজ, পজিশন ভিজ্যুয়ালাইজেশন এবং ফল্ট অ্যালার্ম ডায়াগনস্টিকসের মতো ফাংশন অফার করে।

এই নমুনা ওয়ার্কপিসগুলি কোণ ইস্পাত টাওয়ার শিল্পে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণের পরিস্থিতি উপস্থাপন করে। তারা ব্যবহারকারীদের সরাসরি মেশিনিং নির্ভুলতা, প্রক্রিয়াকরণের গুণমান এবং উত্পাদন নির্ভুলতা মূল্যায়ন করতে সক্ষম করে, নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য সরঞ্জামের কার্যকারিতা এবং উপযুক্ততা মূল্যায়নের জন্য একটি ব্যবহারিক রেফারেন্স প্রদান করে, যার ফলে অবহিত এবং ডেটা-চালিত সিদ্ধান্ত গ্রহণকে সমর্থন করে।

আল্ট্রা-হাই-ভোল্টেজ (UHV) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার অবস্থা এবং ভারী কাঠামোগত লোড সহ্য করতে হয়, এই সরঞ্জামগুলি ট্রান্সমিশন টাওয়ারগুলির প্রাথমিক কাঠামোগত কাঠামো গঠনকারী অ্যাঙ্গেল স্টিলের উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্মস এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত সদস্যগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর উচ্চ-দক্ষ ড্রিলিং এবং পাঞ্চিং অপারেশন করে, সঠিক মাত্রা এবং নির্ভরযোগ্য যৌথ কর্মক্ষমতা নিশ্চিত করে, যার ফলে টাওয়ারগুলির সামগ্রিক কাঠামোগত স্থিতিশীলতা এবং অখণ্ডতা বজায় থাকে।
