40mm সর্বোচ্চ. ড্রিলিং ব্যাসার্ধ CNC উচ্চ গতির H-Beam ড্রিলিং মেশিন চ্যানেল বিভাগের জন্য
পণ্যের ভূমিকা:

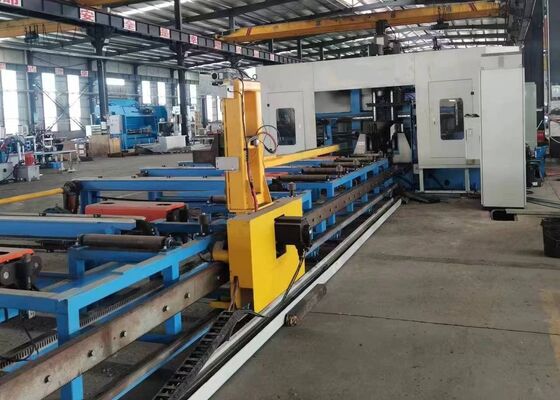

সিএনসি এইচ-বিম ড্রিলিং মেশিনটি এইচ-বিম, চ্যানেল বিভাগ, কোণ ইস্পাত এবং অন্যান্য কাঠামোগত ইস্পাত সদস্যদের উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ এবং স্ক্রিপিংয়ের জন্য বিশেষভাবে নির্মিত।এটি বাণিজ্যিক ভবনগুলির জন্য ইস্পাত কাঠামোর উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়, পার্কিং সুবিধা, ট্রান্সমিশন টাওয়ার, গ্রিজ কাঠামো, সেতু, এবং বিভিন্ন ভারী দায়িত্ব ইস্পাত নির্মাণ প্রকল্প।
1কাঠামোগত ইস্পাত উত্পাদন শিল্পের জন্য বিশেষভাবে উন্নত একটি নিবেদিত, উচ্চ-পারফরম্যান্স সিএনসি মেশিনিং সমাধান।
2. একই সাথে এইচ-বিম এবং চ্যানেল বিভাগের তিনটি পক্ষের উপর ড্রিলিং সম্পাদন করে, ব্যতিক্রমী মেশিনিং নির্ভুলতা, ধারাবাহিকতা এবং উত্পাদন দক্ষতা নিশ্চিত করে।
3. সম্পূর্ণ স্বয়ংক্রিয় উপাদান খাওয়ানো, অবস্থান, এবং যন্ত্রপাতি অপারেশন অর্জন করতে সাত সিএনসি নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত।
4অটোক্যাড এবং ডিএসটিভি ফাইল ফরম্যাটের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, ওয়ার্কপিসের অঙ্কনগুলির স্বয়ংক্রিয় স্বীকৃতি এবং মেশিনিং প্রোগ্রামগুলিতে সরাসরি রূপান্তর করার অনুমতি দেয়।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| এইচ বিম উচ্চতা পরিসীমা (মিমি) |
১০০-৫০০ |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
১০০-২৫০ |
| ওয়ার্কপিসের সর্বোচ্চ বেধ (মিমি) |
80 |
| ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল Qty. |
মোট 3 স্পিন্ডল, উপরের ইউনিট, বাম পাশ এবং ডান দিকে যথাক্রমে এক স্পিন্ডল |
| স্পিন্ডল হোল কোপার |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
40 |
| স্পিন্ডল মোটরের শক্তি (কেডব্লিউ) |
মেষপালক, ১৫/১১ |
| স্পিন্ডল স্পিড (r/min) |
১০০-৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
0 ~ 10 |
| এক্স-অক্ষের ফিডিং গতি (মি/মিনিট) |
০-২০ |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
লাইন টাইপ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (বিকল্প) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm |
| CNC সিস্টেম |
জার্মান, জাপান, চীন |
| ঠান্ডা করার পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩।5 |
| মোট শক্তি ((কেডব্লিউ) |
প্রায় ৬০ |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্যঃ
1. উপাদান খাওয়ানোর সিস্টেম একটি সিএনসি নিয়ন্ত্রিত clamping গাড়ির উচ্চ কর্মক্ষমতা servo মোটর দ্বারা চালিত ব্যবহার করে,মেশিনিং চক্র জুড়ে অসামান্য অবস্থান সঠিকতা এবং পুনরাবৃত্তিযোগ্যতার সাথে দ্রুত উপাদান পরিবহন প্রদান.

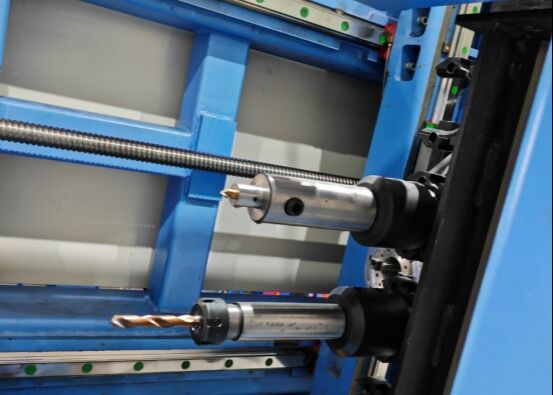

2তিনটি BT40 উচ্চ-গতির নির্ভুলতা স্পিন্ডলগুলি একই সাথে এইচ-বিম বিভাগের তিনটি পৃষ্ঠকে মেশিন করার জন্য সাজানো হয়েছে।একটি অভ্যন্তরীণ শীতল তরল সরবরাহ এবং 3 পর্যন্ত স্পিন্ডল গতির সাথে কার্বাইড ড্রিলিং সমর্থন,000 rpm, সিস্টেম একটি সমন্বিত চেইন টাইপ চিপ কনভেয়র মাধ্যমে উচ্চতর ড্রিলিং দক্ষতা, চমৎকার গর্ত মানের, এবং কার্যকর চিপ ইভাকুয়েশন প্রদান করে।
3শীতল সিস্টেমটি উন্নত ন্যূনতম পরিমাণে তৈলাক্তকরণ (এমকিউএল) প্রযুক্তি অন্তর্ভুক্ত করে, অভ্যন্তরীণ এবং বাহ্যিক উভয় শীতল মোড সমর্থন করে।প্রতিটি স্পিন্ডল সেট একটি স্বাধীন বহিরাগত শীতল তরল nozzle এবং একটি অভ্যন্তরীণ শীতল তরল ইন্টারফেস দিয়ে সজ্জিত করা হয়, যা বিভিন্ন মেশিনিং অ্যাপ্লিকেশন অনুসারে অভ্যন্তরীণ শীতল, বাহ্যিক শীতল বা সমন্বিত অপারেশন নমনীয় নির্বাচন করতে দেয়।
4একটি ঐচ্ছিক স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেম ম্যানুয়াল হস্তক্ষেপ ছাড়া সম্পূর্ণ স্বয়ংক্রিয় টুল প্রতিস্থাপন সক্ষম,সামগ্রিক মেশিনিং দক্ষতা এবং উৎপাদন ক্ষমতা উন্নত করার সাথে সাথে অপ্রয়োজনীয় সময়কে উল্লেখযোগ্যভাবে হ্রাস করা.
5. একটি ঐচ্ছিক জলবাহী সিএনসি ডিস্ক চিহ্নিতকরণ ইউনিট সিস্টেমের মধ্যে একীভূত করা যেতে পারে। একটি স্পষ্টতা servo মোটর দ্বারা চালিত, চিহ্নিতকরণ ডিস্ক স্বয়ংক্রিয়ভাবে 36 বিভিন্ন অক্ষর থেকে নির্বাচন, দ্রুত প্রদান,কাঠামোগত উপাদানগুলির জন্য সঠিক এবং সামঞ্জস্যপূর্ণ সনাক্তকরণ চিহ্ন।
6. স্বয়ংক্রিয় scribing এবং ট্যাপিং ফাংশন প্রচলিত ম্যানুয়াল বিন্যাস অপারেশন নির্মূল. scribing সিস্টেম সঠিকভাবে H-beam flanges এবং webs উপর ঢালাই রেফারেন্স লাইন উত্পাদন,যখন ট্যাপিং ফাংশন সরাসরি মেশিন কাঠামোগত সদস্যদের উপর গহ্বর গহ্বর, যন্ত্রের যথার্থতা উন্নত করা, শ্রমের প্রয়োজনীয়তা হ্রাস করা এবং উত্পাদন দক্ষতা বৃদ্ধি করা।
7উপাদান খাওয়ানো এবং মেশিনিং অপারেশন উভয় সময়, workpiece উত্তোলন, পার্শ্ববর্তী অবস্থান, clamping, লকিং, এবং মুক্তি সব জলবাহী চালিত হয়, workpiece নিরাপদ হ্যান্ডলিং নিশ্চিত,স্থিতিশীল মেশিনিং শর্ত, এবং অত্যন্ত নির্ভরযোগ্য উৎপাদন কর্মক্ষমতা।
8নিয়ন্ত্রণ ব্যবস্থাটি একটি শিল্প কম্পিউটারের সমন্বয়ে গঠিত যা একটি পিএলসি ভিত্তিক সিএনসি প্ল্যাটফর্মের সাথে আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের প্রিমিয়াম উপাদান ব্যবহার করে।একাধিক প্রোগ্রামিং পদ্ধতি সমর্থিত, অটোক্যাড, টেকলা স্ট্রাকচারস, ডিএক্সএফ এবং ডিএসটিভি ফাইল থেকে উত্পন্ন মেশিনিং ডেটা সরাসরি আমদানি করা যেতে পারে, প্রোগ্রামিং পদ্ধতিগুলি সহজতর করে এবং উত্পাদন পরিচালনার দক্ষতা বাড়ায়।

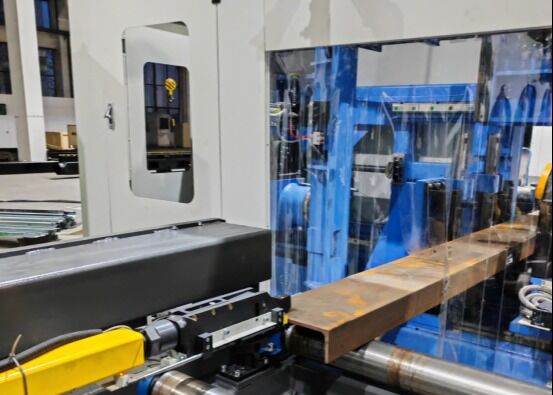

প্রদর্শন কাজের টুকরোগুলিতে বিভিন্ন প্রস্থের ফ্ল্যাঞ্জ এবং ওয়েব বেধের সাথে স্ট্যান্ডার্ড এইচ-বিম নমুনা অন্তর্ভুক্ত রয়েছে, বিভিন্ন মাত্রার চ্যানেল স্টিলের নমুনা সহ,ব্যাপকভাবে মেশিনের যন্ত্রপাতি ক্ষমতা প্রদর্শনএই প্রতিনিধিত্বমূলক নমুনা স্পষ্টভাবে সঠিক গর্ত অবস্থান প্রদর্শন, উচ্চ মানের threaded গর্ত, এবং ধারালো, পাঠযোগ্য চিহ্নিত ফলাফল, গ্রাহকদের, প্রকৌশলী,এবং পরিদর্শন কর্মীদের সঠিকভাবে সরঞ্জাম যন্ত্রপাতি যথার্থতা মূল্যায়ন, প্রক্রিয়াকরণের ধারাবাহিকতা, এবং প্রকৃত উৎপাদন অবস্থার অধীনে সামগ্রিক অপারেশনাল কর্মক্ষমতা।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিনটি স্ট্রাকচারাল ইস্পাত উত্পাদন সুবিধা, ব্রিজ ইঞ্জিনিয়ারিং প্রকল্প,এবং অন্যান্য ভারী ইস্পাত নির্মাণ শিল্পইস্পাত উত্পাদন কর্মশালাগুলিতে এটি কাঠামোগত কাঠামো এবং সমর্থন সিস্টেমে ব্যবহৃত এইচ-বিমগুলির উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ এবং স্ক্রিপিং সম্পাদন করে।দক্ষ সমাবেশ এবং নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা জন্য সঠিকভাবে মেশিন উপাদান প্রদানব্রিজ নির্মাণের ক্ষেত্রে, এই মেশিনটি এইচ-বিম সদস্যদের সুনির্দিষ্ট মেশিনিং সরবরাহ করে, সংযোগের গুণমান, কাঠামোগত শক্তি এবং দীর্ঘমেয়াদী লোড বহন নির্ভরযোগ্যতা উন্নত করে।ব্যতিক্রমী যন্ত্রপাতি যথার্থতা একত্রিত, উচ্চ উৎপাদন দক্ষতা, এবং নির্ভরযোগ্য অপারেটিং কর্মক্ষমতা
