সেতু নির্মাণ শিল্প সিএনসি বিম ড্রিলিং এবং চ্যানেল স্টিলের জন্য সেগিং মেশিন লাইন

সেতু নির্মাণ শিল্প সিএনসি বিম ড্রিলিং এবং চ্যানেল স্টিলের জন্য সেগিং মেশিন লাইন

পণ্যের ভূমিকা:

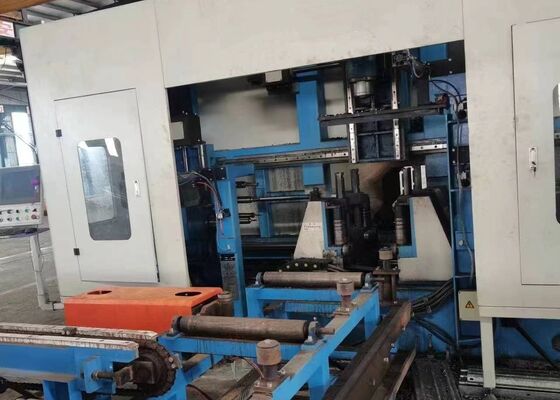

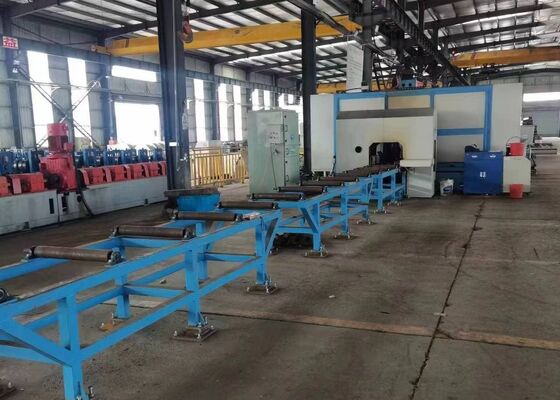

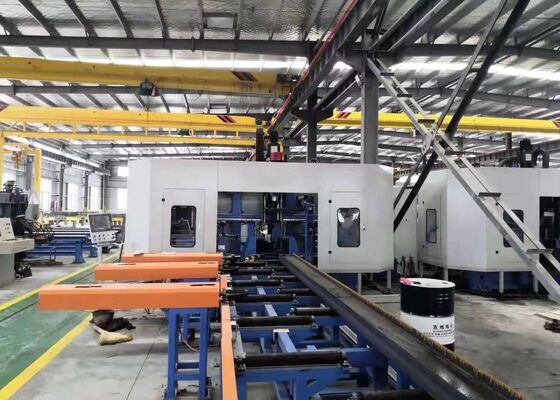

সিএনসি এইচ-বিম ড্রিলিং মেশিনটি এইচ-বিম, চ্যানেল বিভাগ, কোণ ইস্পাত এবং অন্যান্য কাঠামোগত ইস্পাত সদস্যদের উচ্চ-নির্ভুলতা ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ এবং স্ক্রিপিংয়ের জন্য বিশেষভাবে নির্মিত।এটি বাণিজ্যিক ভবনগুলির জন্য ইস্পাত কাঠামোর উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়, পার্কিং সুবিধা, ট্রান্সমিশন টাওয়ার, গ্রিজ কাঠামো, সেতু, এবং বিভিন্ন ভারী দায়িত্ব ইস্পাত নির্মাণ প্রকল্প।

1কাঠামোগত ইস্পাত উত্পাদন শিল্পের জন্য বিশেষভাবে উন্নত একটি নিবেদিত, উচ্চ-পারফরম্যান্স সিএনসি মেশিনিং সমাধান।
2. একই সাথে এইচ-বিম এবং চ্যানেল বিভাগের তিনটি পক্ষের উপর ড্রিলিং সম্পাদন করে, ব্যতিক্রমী মেশিনিং নির্ভুলতা, ধারাবাহিকতা এবং উত্পাদন দক্ষতা নিশ্চিত করে।
3. সম্পূর্ণ স্বয়ংক্রিয় উপাদান খাওয়ানো, অবস্থান, এবং যন্ত্রপাতি অপারেশন অর্জন করতে সাত সিএনসি নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত।
4অটোক্যাড এবং ডিএসটিভি ফাইল ফরম্যাটের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, ওয়ার্কপিসের অঙ্কনগুলির স্বয়ংক্রিয় স্বীকৃতি এবং মেশিনিং প্রোগ্রামগুলিতে সরাসরি রূপান্তর করার অনুমতি দেয়।

পণ্যের পরামিতি:

পণ্যের বৈশিষ্ট্যঃ

1. উপাদান হ্যান্ডলিং সিস্টেম একটি CNC- নিয়ন্ত্রিত clamping ক্যারেজ উচ্চ কর্মক্ষমতা servo মোটর দ্বারা চালিত সঙ্গে সজ্জিত করা হয়,পুরো মেশিনিং প্রক্রিয়া জুড়ে ব্যতিক্রমী পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতার সাথে দ্রুত ওয়ার্কপিস খাওয়ানো নিশ্চিত করা.

2. তিনটি উচ্চ গতির BT40 নির্ভুলতা স্পিন্ডল ইউনিটগুলি একই সাথে এইচ-রশ্মি বিভাগের তিনটি মুখের প্রক্রিয়াজাতকরণের জন্য কনফিগার করা হয়েছে।অভ্যন্তরীণ শীতল তরল সরবরাহ এবং 3 পর্যন্ত স্পিন্ডল গতির সাথে কার্বাইড ড্রিলিং সমর্থন,000 rpm, সিস্টেম একটি সমন্বিত চেইন টাইপ চিপ কনভেয়র মাধ্যমে অসামান্য ড্রিলিং কর্মক্ষমতা, উচ্চতর গর্ত মানের, এবং দক্ষ চিপ ইভাকুয়েশন প্রদান করে।

3এই মেশিনে একটি উন্নত ন্যূনতম পরিমাণে তৈলাক্তকরণ (এমকিউএল) শীতল সিস্টেম রয়েছে যা অভ্যন্তরীণ এবং বাহ্যিক উভয় শীতল সরবরাহকে সমর্থন করে।প্রতিটি স্পিন্ডল সেট একটি স্বাধীন বহিরাগত শীতল তরল nozzle এবং একটি অভ্যন্তরীণ শীতল তরল ইন্টারফেস দিয়ে সজ্জিত করা হয়, যা অপারেটরদের বিভিন্ন মেশিনিং প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ শীতল, বাহ্যিক শীতল বা সমন্বিত শীতল মোড নির্বাচন করতে দেয়।

4একটি ঐচ্ছিক স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেম ম্যানুয়াল হস্তক্ষেপ ছাড়া সম্পূর্ণ স্বয়ংক্রিয় টুল প্রতিস্থাপন সঞ্চালন, উল্লেখযোগ্যভাবে সেটআপ সময় কমানোর, অলস চক্র কমানোর জন্য উপলব্ধ,এবং সামগ্রিক যন্ত্রপাতি উত্পাদনশীলতা বৃদ্ধি.

5. একটি ঐচ্ছিক জলবাহী সিএনসি ডিস্ক চিহ্নিতকরণ সিস্টেম সরঞ্জাম মধ্যে একীভূত করা যেতে পারে। একটি স্পষ্টতা servo মোটর দ্বারা চালিত, চিহ্নিতকরণ ডিস্ক স্বয়ংক্রিয়ভাবে 36 নির্বাচনযোগ্য অক্ষর মধ্যে সূচক,দ্রুতস্টিলের কাঠামোগত উপাদানগুলির জন্য সঠিক এবং সামঞ্জস্যপূর্ণ সনাক্তকরণ চিহ্ন।

6. স্বয়ংক্রিয় scribing এবং ট্যাপিং ফাংশন ঐতিহ্যগত ম্যানুয়াল বিন্যাস পদ্ধতি নির্মূল। scribing ইউনিট সঠিকভাবে উভয় H-beam flanges এবং webs উপর ঢালাই রেফারেন্স লাইন উত্পাদন,যখন ট্যাপিং ফাংশন সরাসরি মেশিন কাঠামোগত সদস্যদের উপর গহ্বর গহ্বর, যন্ত্রের যথার্থতা উন্নত করা, ম্যানুয়াল শ্রম হ্রাস করা এবং উত্পাদন দক্ষতা বৃদ্ধি করা।

7উপাদান খাওয়ানো এবং মেশিনিং অপারেশন জুড়ে, workpiece উত্তোলন, lateral অবস্থান, clamping, লকিং, এবং মুক্তি সব জলবাহী নিয়ন্ত্রিত হয়।এই সম্পূর্ণ জলবাহী workholding সিস্টেম নিরাপদ উপাদান অবস্থান নিশ্চিত, চমৎকার মেশিনিং স্থিতিশীলতা, এবং অবিচ্ছিন্ন উত্পাদন সময় নির্ভরযোগ্য অপারেশন নির্ভরযোগ্যতা।

8নিয়ন্ত্রণ প্ল্যাটফর্মটি একটি শিল্প কম্পিউটারকে একটি পিএলসি ভিত্তিক সিএনসি সিস্টেমের সাথে একীভূত করেছে যা আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের দ্বারা সরবরাহিত প্রিমিয়াম উপাদানগুলি ব্যবহার করে।একাধিক প্রোগ্রামিং পদ্ধতি সমর্থিত, অটোক্যাড, টেকলা স্ট্রাকচার, ডিএক্সএফ এবং ডিএসটিভি ফাইল থেকে উত্পন্ন মেশিনিং ডেটা সরাসরি আমদানি করা যেতে পারে, প্রোগ্রামিং পদ্ধতিগুলি সহজতর করে এবং উত্পাদন পরিচালনার দক্ষতা উন্নত করে।

প্রদর্শন কাজের টুকরোগুলির মধ্যে রয়েছে বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধের স্ট্যান্ডার্ড এইচ-বিম নমুনা, বিভিন্ন স্পেসিফিকেশনের চ্যানেল স্টিলের নমুনা সহ,মেশিনের মেশিনিং কর্মক্ষমতা একটি ব্যাপক প্রদর্শন প্রদানএই প্রতিনিধিত্বমূলক নমুনা স্পষ্টভাবে সঠিক গর্ত অবস্থান, উচ্চ মানের threaded গর্ত, এবং ধারালো, সুনির্দিষ্ট চিহ্নিত ফলাফল প্রদর্শন, গ্রাহকদের, প্রকৌশলী,এবং মান পরিদর্শক সঠিকভাবে সরঞ্জাম এর যন্ত্রপাতি যন্ত্রপাতি যথার্থতা মূল্যায়ন করতে, প্রক্রিয়াকরণের ধারাবাহিকতা, এবং ব্যবহারিক অপারেটিং অবস্থার অধীনে সামগ্রিক উৎপাদন নির্ভরযোগ্যতা।

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিনটি কাঠামোগত ইস্পাত উত্পাদন উদ্ভিদ, ব্রিজ ইঞ্জিনিয়ারিং এবং অন্যান্য ভারী ইস্পাত নির্মাণ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।ইস্পাত উৎপাদন কারখানার মধ্যে, এই সরঞ্জামটি কাঠামোগত ফ্রেম, কলাম এবং সমর্থন সিস্টেমের জন্য ব্যবহৃত এইচ-বিমগুলিতে উচ্চ নির্ভুলতা ড্রিলিং, ট্যাপিং, মার্কিং এবং স্ক্রিপিং সম্পাদন করে,দক্ষ সমাবেশ এবং নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা জন্য সঠিকভাবে মেশিন উপাদান সরবরাহ. সেতু নির্মাণ প্রকল্পে, এটি এইচ-বিম সদস্যদের যথার্থ যন্ত্রপাতি সরবরাহ করে, সংযোগের নির্ভুলতা, কাঠামোগত অখণ্ডতা এবং দীর্ঘমেয়াদী লোড বহন কর্মক্ষমতা উন্নত করে।উচ্চ যন্ত্রপাতি দক্ষতা একত্রিত করে, অসামান্য নির্ভুলতা এবং নির্ভরযোগ্য অপারেশন স্থিতিশীলতা, মেশিনটি আধুনিক ইস্পাত কাঠামো উত্পাদন এবং বৃহত আকারের অবকাঠামো নির্মাণের জন্য একটি আদর্শ উত্পাদন সমাধান সরবরাহ করে।
