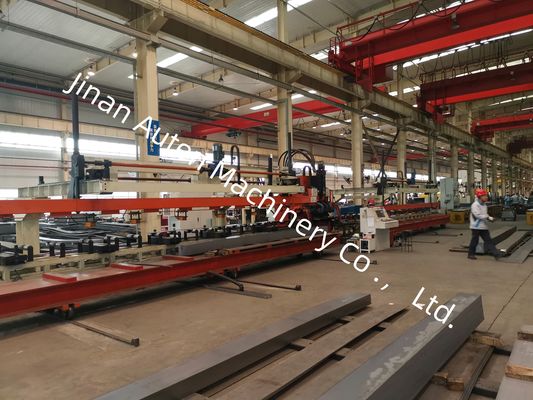

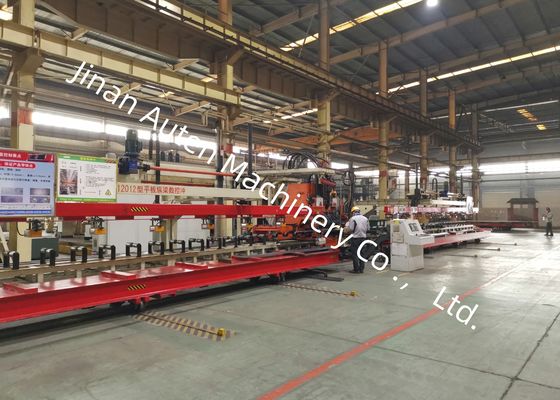

হালকা ট্রাক বিমস সিএনসি অনুদৈর্ঘ্য বিম পাঞ্চিং মেশিন শীট মেটাল প্রসেসিং লাইনের জন্য ব্যবহৃত
পণ্য পরিচিতি:
আমাদের কোম্পানি সফলভাবে একটি উন্নত, উচ্চ-ক্ষমতা সম্পন্ন CNC শীট মেটাল প্রসেসিং লাইন তৈরি করেছে যা উচ্চ-শক্তির স্বয়ংচালিত অনুদৈর্ঘ্য বিমের নির্ভুলতা পাঞ্চিংয়ের জন্য নিবেদিত। ভারী-শুল্ক ট্রাক, খনির যানবাহন, নির্মাণ সরঞ্জাম এবং অন্যান্য বিশেষ বাণিজ্যিক যানবাহনে ব্যবহৃত আল্ট্রা-ওয়াইড এবং পুরু-গেজ বিম উপাদানগুলির জন্য বিশেষভাবে প্রকৌশলী, সিস্টেমটি অসামান্য মেশিনিং নির্ভুলতা, উচ্চ উত্পাদন দক্ষতা এবং ব্যতিক্রমী কর্মক্ষম স্থিতিশীলতা প্রদান করে, এটি আধুনিক যানবাহন চ্যাসি প্রস্তুতকারকের জন্য একটি আদর্শ সমাধান করে তোলে।
প্রধান প্রযুক্তিগত পরামিতি:
| না. |
নাম |
মান |
| 1 |
নামমাত্র বল |
1200KN |
| 2 |
প্রসেসিং প্লেটের আকার এবং পরিসীমা |
| 3 |
দৈর্ঘ্য |
4000-8000 মিমি |
| প্রস্থ |
200-550 মিমি |
| পুরুত্ব |
3-6 মিমি |
| ইনকামিং শীট উপাদান কাস্তে নমন |
≤7মিমি/10মি |
| এক্স-অক্ষ পত্রকের অসমতা |
≤10mm/1000mm ,≤20mm/8000mm |
| Y-অক্ষ পত্রকের অসমতা |
5 মিমি |
| শীট warping |
≤50 মিমি |
| শীট উপাদান যান্ত্রিক বৈশিষ্ট্য |
σb=510～850N/mm2 |
| 4 |
সর্বোচ্চ পাঞ্চিং ব্যাস |
φ60 মিমি |
| 5 |
মডিউল সংখ্যা |
25 |
| 6 |
সর্বোচ্চ গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=50মি/মিনিট |
| Y-অক্ষ |
সর্বোচ্চ=30মি/মিনিট |
| 7 |
প্রসেসিং নির্ভুলতা |
| এক্স-অক্ষ |
±0.25/600 মিমি, ±0.50 / 3000 মিমি, ± 0.7 / 8000 মিমি |
| Y-অক্ষ |
±0.2 মিমি / 600 মিমি |
| 8 |
প্রক্রিয়াকরণ পদ্ধতি |
পরিস্রাবণ |
| 9 |
রেফারেন্স |
X-অক্ষটি প্লেটের দৈর্ঘ্য বরাবর, এবং গর্তের X-স্থানাঙ্কটি প্লেটের শেষের উপর ভিত্তি করে; Y-অক্ষ হল প্লেটের প্রস্থ, এবং রেফারেন্স হল কেন্দ্র রেখা।
|
| 11 |
অপারেটিং মোড |
ম্যানুয়াল, স্বয়ংক্রিয় |
পণ্য বৈশিষ্ট্য
1. উত্পাদন লাইন উন্নত 828D সিএনসি নিয়ন্ত্রণ সিস্টেমের সাথে একটি উচ্চ-কর্মক্ষমতা সার্ভো ফিডিং সিস্টেমের সাথে সমন্বিত। এই সমন্বয় উচ্চতর মাত্রিক নির্ভুলতা, চমৎকার পুনরাবৃত্তিযোগ্যতা, এবং প্রতিটি উত্পাদন চক্র জুড়ে সামঞ্জস্যপূর্ণ মেশিনিং গুণমান বজায় রাখার সাথে সাথে দ্রুত উত্পাদন গতি নিশ্চিত করে।
2. একটি সার্ভো-চালিত স্বয়ংক্রিয় কেন্দ্রীকরণ ডিভাইস উপাদান সমর্থন রোলার সমাবেশে অন্তর্ভুক্ত করা হয়েছে, বিভিন্ন ক্রস-বিভাগীয় জ্যামিতি সহ অনুদৈর্ঘ্য বিমের দক্ষ প্রক্রিয়াকরণ সক্ষম করে। সিস্টেম স্বয়ংক্রিয়ভাবে 0-200 মিমি পর্যন্ত উচ্চতার তারতম্যের জন্য ক্ষতিপূরণ দেয়, সুনির্দিষ্ট ওয়ার্কপিস সারিবদ্ধকরণ এবং স্থিতিশীল খাওয়ানোর কার্যকারিতা নিশ্চিত করে।
3. বিভিন্ন ব্যাসের 25টি পর্যন্ত ঘুষি মারার সরঞ্জামগুলিকে মিটমাট করে। এর অপ্টিমাইজ করা টুলিং কনফিগারেশন দ্রুত ডাই রিপ্লেসমেন্ট এবং সুবিধাজনক ইনস্টলেশনের অনুমতি দেয়, উত্পাদন নমনীয়তা এবং অপারেশনাল দক্ষতার উন্নতি করার সময় সেটআপের সময় উল্লেখযোগ্যভাবে হ্রাস করে।
4. সম্পূর্ণ উত্পাদন চক্র - উপাদান লোডিং, পাঞ্চিং এবং সমাপ্ত অংশ আনলোড সহ - সম্পূর্ণ স্বয়ংক্রিয়। এই সমন্বিত উত্পাদন প্রক্রিয়াটি ম্যানুয়াল হস্তক্ষেপকে হ্রাস করে, শ্রমের প্রয়োজনীয়তা হ্রাস করে এবং সামগ্রিক উত্পাদন উত্পাদনশীলতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।
5. পাঞ্চিং অপারেশনের সময় উত্পন্ন স্ক্র্যাপ স্বয়ংক্রিয়ভাবে একটি সমন্বিত বর্জ্য সংগ্রহ ব্যবস্থার মাধ্যমে অপসারণ করা হয়, একটি পরিচ্ছন্ন কাজের পরিবেশ বজায় রাখা, উপাদান জমা রোধ করা এবং অবিচ্ছিন্ন, নিরবচ্ছিন্ন উত্পাদন নিশ্চিত করা।
6. বুদ্ধিমান প্রোগ্রামিং সফ্টওয়্যার মূলধারার CAD প্ল্যাটফর্মগুলি দ্বারা উত্পন্ন অটোক্যাড অঙ্কন এবং DXF ফাইলগুলির সরাসরি আমদানি সমর্থন করে৷ একটি স্বজ্ঞাত মানব-মেশিন ইন্টারফেস (HMI) সমন্বিত, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে ডিজাইন ডেটাকে মেশিনিং প্রোগ্রামে রূপান্তরিত করে, প্রোগ্রামিং পদ্ধতি সহজ করে, সেটআপের সময় সংক্ষিপ্ত করে এবং প্রোগ্রামিং ত্রুটিগুলি কমিয়ে দেয়।

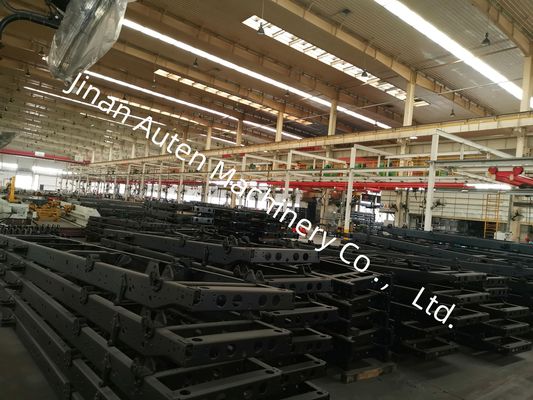

পণ্য প্রদর্শন এই স্বয়ংক্রিয় উত্পাদন লাইনে নির্মিত সমাপ্ত অনুদৈর্ঘ্য মরীচি নমুনাগুলির একটি সাবধানে নির্বাচিত সংগ্রহ উপস্থাপন করে, যা সাধারণত খনির ট্রাক, ভারী-শুল্ক বাণিজ্যিক যানবাহন, নির্মাণ যন্ত্রপাতি এবং বিশেষ পরিবহন সরঞ্জামগুলিতে প্রয়োগ করা বিভিন্ন বৈশিষ্ট্যের প্রতিনিধিত্ব করে। এই প্রদর্শনী ওয়ার্কপিসগুলি পরিষ্কারভাবে মেশিনের ব্যতিক্রমী গর্ত অবস্থান নির্ভুলতা, উচ্চতর পাঞ্চিং গুণমান এবং অসামান্য মাত্রিক সামঞ্জস্যকে চিত্রিত করে, যা গ্রাহক, প্রকৌশলী এবং গুণমান পরিদর্শকদের সরাসরি সরঞ্জামের মেশিনিং ক্ষমতা, উত্পাদন নির্ভুলতা এবং উত্পাদন নির্ভরযোগ্যতা মূল্যায়ন করতে দেয়।
এই উন্নত CNC অনুদৈর্ঘ্য রশ্মি পাঞ্চিং মেশিনটি বিশেষভাবে স্বয়ংচালিত উত্পাদন শিল্পে ব্যবহৃত সমতল অনুদৈর্ঘ্য বিমের নির্ভুলতা পাঞ্চিংয়ের জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি ভারী-শুল্ক ট্রাক, খনির যানবাহন, নির্মাণ যন্ত্রপাতি এবং অন্যান্য বিশেষ বাণিজ্যিক যানবাহনের জন্য চ্যাসিস অনুদৈর্ঘ্য বিমগুলির উত্পাদনে ব্যাপকভাবে প্রয়োগ করা হয়। কঠোর স্ট্রাকচারাল অ্যাসেম্বলি এবং ইঞ্জিনিয়ারিং প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে এমন অত্যন্ত নির্ভুল গর্তের নিদর্শন তৈরি করে, সরঞ্জামগুলি গুরুতর লোড-ভারবহন উপাদানগুলির জন্য একটি নির্ভরযোগ্য উত্পাদন সমাধান সরবরাহ করে। এর উচ্চ মেশিনিং নির্ভুলতা, নির্ভরযোগ্য অপারেশনাল কর্মক্ষমতা, এবং স্বয়ংক্রিয় উত্পাদন ক্ষমতা উন্নত উত্পাদন দক্ষতা, উন্নত কাঠামোগত অখণ্ডতা এবং ধারাবাহিকভাবে উচ্চতর পণ্যের গুণমানে উল্লেখযোগ্যভাবে অবদান রাখে।
