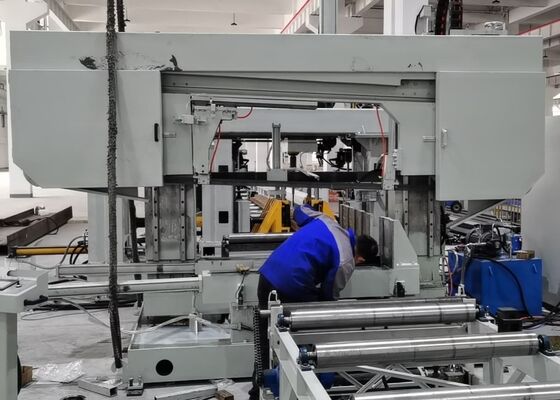

কাঠামোগত ইস্পাত উত্পাদন জন্য উচ্চ নির্ভুলতা সিএনসি বিম ড্রিলিং মেশিন
পণ্যের ভূমিকা:
সিএনসি এইচ-বিম ড্রিলিং মেশিনটি বিশেষত এইচ-বিম, চ্যানেল স্টিল, কোণ স্টিল এবং অন্যান্য কাঠামোগত ইস্পাত প্রোফাইলগুলির যথার্থ ড্রিলিং, ট্যাপিং, মার্কিং এবং স্ক্রিপিংয়ের জন্য ডিজাইন করা হয়েছে।এটি বাণিজ্যিক ভবনের জন্য ইস্পাত কাঠামো তৈরিতে ব্যাপকভাবে ব্যবহৃত হয়, পার্কিং গ্যারেজ, ট্রান্সমিশন টাওয়ার, গ্রিজ ফ্রেমওয়ার্ক, সেতু, এবং ভারী ইস্পাত নির্মাণ প্রকল্পের বিস্তৃত।
1স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন শিল্পের জন্য বিশেষভাবে ডিজাইন করা একটি উচ্চ-কার্যকারিতা সিএনসি মেশিনিং সিস্টেম।
2. এইচ-বিম এবং চ্যানেল বিভাগে একযোগে তিনটি পক্ষের ড্রিলিং সক্ষম, অসামান্য যন্ত্রপাতি যথার্থতা, প্রক্রিয়া ধারাবাহিকতা, এবং উচ্চ উত্পাদন দক্ষতা প্রদান।
3. সম্পূর্ণ স্বয়ংক্রিয় উপাদান খাওয়ানো, অবস্থান, এবং যন্ত্রপাতি অপারেশন উপলব্ধি করতে সাত সিএনসি নিয়ন্ত্রিত অক্ষ দিয়ে সজ্জিত।
4অটোক্যাড এবং ডিএসটিভি ফাইল ফরম্যাটের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, ইঞ্জিনিয়ারিং অঙ্কনগুলির স্বয়ংক্রিয় স্বীকৃতি এবং মেশিনিং প্রোগ্রামগুলির সরাসরি উত্পাদন সক্ষম করে।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| এইচ বিম উচ্চতা পরিসীমা (মিমি) |
১০০-৫০০ |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
১০০-২৫০ |
| ওয়ার্কপিসের সর্বোচ্চ বেধ (মিমি) |
80 |
| ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল Qty. |
মোট 3 স্পিন্ডল, উপরের ইউনিট, বাম পাশ এবং ডান দিকে যথাক্রমে এক স্পিন্ডল |
| স্পিন্ডল হোল কোপার |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
40 |
| স্পিন্ডল মোটরের শক্তি (কেডব্লিউ) |
মেষপালক, ১৫/১১ |
| স্পিন্ডল স্পিড (r/min) |
১০০-৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
0 ~ 10 |
| এক্স-অক্ষের ফিডিং গতি (মি/মিনিট) |
০-২০ |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
লাইন টাইপ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (বিকল্প) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm |
| CNC সিস্টেম |
জার্মান, জাপান, চীন |
| ঠান্ডা করার পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩।5 |
| মোট শক্তি ((কেডব্লিউ) |
প্রায় ৬০ |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্যঃ
1উপাদান খাওয়ানোর সিস্টেম একটি সিএনসি-নিয়ন্ত্রিত clamping ক্যারেজ উচ্চ কর্মক্ষমতা servo মোটর দ্বারা চালিত adopts,মেশিনিং চক্র জুড়ে অসামান্য অবস্থান নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতার সাথে দ্রুত ওয়ার্কপিস পরিবহন প্রদান.
2. তিনটি উচ্চ গতির বিটি 40 নির্ভুলতা স্পিন্ডল ইউনিটগুলি একই সাথে এইচ-বিম বিভাগের তিনটি মুখের মেশিন করার জন্য সাজানো হয়েছে।পারস্পরিক স্পিন্ডল শীতল তরল এবং স্পিন্ডল গতি পর্যন্ত 3 সঙ্গে কার্বাইড ড্রিলিং সমর্থন,000 rpm, সিস্টেম একটি সমন্বিত চেইন টাইপ চিপ কনভেয়র মাধ্যমে উচ্চতর ড্রিলিং দক্ষতা, চমৎকার গর্ত মানের, এবং কার্যকর চিপ অপসারণ প্রদান করে।
3এই মেশিনে একটি উন্নত ন্যূনতম পরিমাণে তৈলাক্তকরণ (এমকিউএল) শীতল সিস্টেম রয়েছে যা অভ্যন্তরীণ এবং বাহ্যিক শীতল সরবরাহকে সমর্থন করে।প্রতিটি স্পিন্ডল সেট একটি স্বাধীন বহিরাগত স্প্রে ডোজ এবং একটি অভ্যন্তরীণ শীতল তরল ইন্টারফেস দিয়ে সজ্জিত করা হয়, যা অপারেটরদের নির্দিষ্ট মেশিনিং প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ শীতল, বাহ্যিক শীতল, বা একটি সমন্বিত শীতল মোড নির্বাচন করতে দেয়।
4. একটি ঐচ্ছিক স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) ম্যানুয়াল সহায়তা ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় টুল প্রতিস্থাপন সম্পাদন করতে উপলব্ধ, উল্লেখযোগ্যভাবে পরিবর্তন সময় কমাতে, মেশিন idle সময় কমাতে,এবং সামগ্রিক উৎপাদন দক্ষতা উন্নত.
5. একটি ঐচ্ছিক জলবাহী সিএনসি ঘূর্ণন ডিস্ক চিহ্নিতকরণ সিস্টেম মেশিনে অন্তর্ভুক্ত করা যেতে পারে। একটি স্পষ্টতা servo মোটর দ্বারা চালিত, চিহ্নিতকরণ ডিস্ক স্বয়ংক্রিয়ভাবে 36 নির্বাচনযোগ্য অক্ষর মধ্যে সূচক,দ্রুত প্রদানস্টিলের কাঠামোগত উপাদানগুলির জন্য সঠিক এবং পুনরাবৃত্তিযোগ্য সনাক্তকরণ চিহ্ন।
6. স্বয়ংক্রিয় স্ক্রিপিং এবং ট্যাপিং ফাংশনগুলি প্রচলিত ম্যানুয়াল লেআউট অপারেশনগুলিকে বাদ দেয়। স্ক্রিপিং ইউনিটটি এইচ-বিমগুলির ফ্ল্যাঞ্জ এবং ওয়েব উভয়েরই ওয়েল্ডিং রেফারেন্স লাইনগুলিকে সঠিকভাবে চিহ্নিত করে,যখন ট্যাপিং ফাংশন সরাসরি কাঠামোগত সদস্যদের মধ্যে threaded গর্ত উত্পাদন করে, যন্ত্রের যথার্থতা বৃদ্ধি, শ্রম ইনপুট হ্রাস, এবং উত্পাদন দক্ষতা বৃদ্ধি।
7উপাদান খাওয়ানো এবং মেশিনিংয়ের সময়, workpiece উত্তোলন, পাশের অবস্থান, clamping, লকিং, এবং মুক্তি সব জলবাহী চালিত হয়।এই সম্পূর্ণ জলবাহী workholding সিস্টেম নিরাপদ উপাদান ফিক্সিং নিশ্চিত, অসামান্য মেশিনিং স্থিতিশীলতা, এবং অবিচ্ছিন্ন উত্পাদন সময় নির্ভরযোগ্য কর্মক্ষমতা।
8নিয়ন্ত্রণ ব্যবস্থাটি একটি শিল্প কম্পিউটারকে একটি পিএলসি-ভিত্তিক সিএনসি প্ল্যাটফর্মের সাথে একীভূত করেছে যা আন্তর্জাতিকভাবে স্বীকৃত নির্মাতাদের উচ্চমানের উপাদান ব্যবহার করে।একাধিক প্রোগ্রামিং পদ্ধতি সমর্থিত, অটোক্যাড, টেকলা স্ট্রাকচার, ডিএক্সএফ এবং ডিএসটিভি ফাইল থেকে উত্পন্ন মেশিনিং ডেটা সরাসরি আমদানি করা যেতে পারে, প্রোগ্রামিং পদ্ধতিগুলিকে সহজতর করে এবং উত্পাদন পরিচালনার দক্ষতা উন্নত করে।

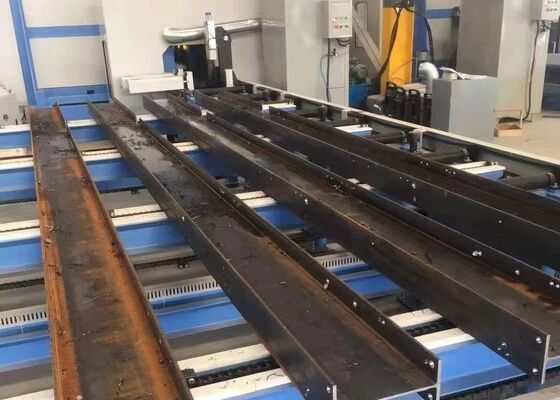

প্রদর্শন কাজের টুকরোগুলির মধ্যে রয়েছে বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধের স্ট্যান্ডার্ড এইচ-বিম নমুনা, বিভিন্ন স্পেসিফিকেশনের চ্যানেল স্টিলের নমুনা সহ,মেশিনের মেশিনিং কর্মক্ষমতা একটি ব্যাপক প্রদর্শন প্রদানএই প্রতিনিধিত্বমূলক নমুনা স্পষ্টভাবে সঠিক গর্ত অবস্থান, উচ্চ মানের threaded গর্ত, এবং ধারালো, সুনির্দিষ্ট চিহ্নিত ফলাফল প্রদর্শন, গ্রাহকদের, প্রকৌশলী,এবং মান পরিদর্শক সঠিকভাবে সরঞ্জাম এর যন্ত্রপাতি যন্ত্রপাতি যথার্থতা মূল্যায়ন করতে, প্রক্রিয়াকরণের ধারাবাহিকতা, এবং ব্যবহারিক অপারেটিং অবস্থার অধীনে সামগ্রিক উৎপাদন নির্ভরযোগ্যতা।

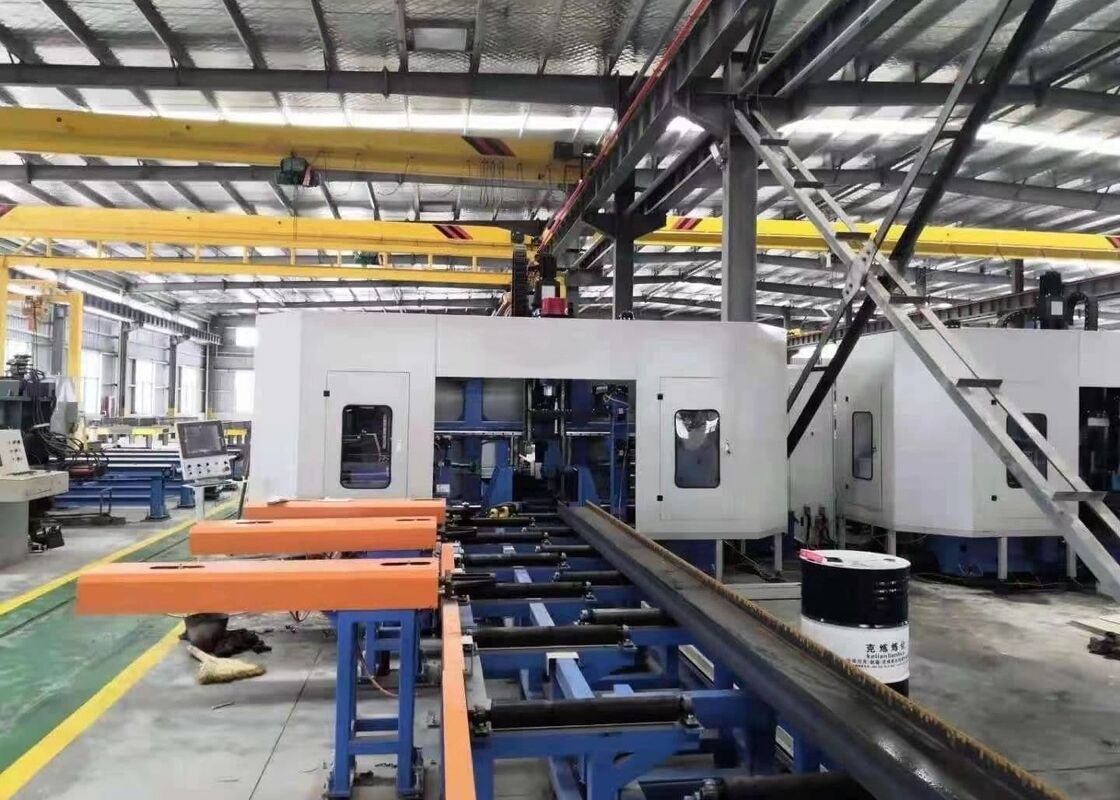

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং ট্যাপিং মেশিনটি কাঠামোগত ইস্পাত উত্পাদন উদ্ভিদ, ব্রিজ ইঞ্জিনিয়ারিং এবং অন্যান্য ভারী ইস্পাত নির্মাণ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।ইস্পাত উৎপাদন কারখানার মধ্যে, এই সরঞ্জামটি কাঠামোগত ফ্রেম, কলাম এবং সমর্থন সিস্টেমের জন্য ব্যবহৃত এইচ-বিমগুলিতে উচ্চ নির্ভুলতা ড্রিলিং, ট্যাপিং, মার্কিং এবং স্ক্রিপিং সম্পাদন করে,দক্ষ সমাবেশ এবং নির্ভরযোগ্য কাঠামোগত কর্মক্ষমতা জন্য সঠিকভাবে মেশিন উপাদান সরবরাহ. সেতু নির্মাণ প্রকল্পে, এটি এইচ-বিম সদস্যদের যথার্থ যন্ত্রপাতি সরবরাহ করে, সংযোগের নির্ভুলতা, কাঠামোগত অখণ্ডতা এবং দীর্ঘমেয়াদী লোড বহন কর্মক্ষমতা উন্নত করে।উচ্চ যন্ত্রপাতি দক্ষতা একত্রিত করে, অসামান্য নির্ভুলতা এবং নির্ভরযোগ্য অপারেশন স্থিতিশীলতা, মেশিনটি আধুনিক ইস্পাত কাঠামো উত্পাদন এবং বৃহত আকারের অবকাঠামো নির্মাণের জন্য একটি আদর্শ উত্পাদন সমাধান সরবরাহ করে।
