পেশাগত সিএনসি এঙ্গেল পাঞ্চিং মার্কিং এবং এঙ্গেল স্টীল জন্য Shearing লাইন

প্রফেশনাল সিএনসি অ্যাঙ্গেল পাঞ্চিং মার্কিং এবং শিয়ারিং লাইন অ্যাঙ্গেল স্টিলের জন্য

পণ্যের পরিচিতি:

JNC সিরিজ হাই-স্পিড সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং, মার্কিং এবং কাটিং প্রোডাকশন লাইন একটি পাঞ্চিং ইউনিট, মার্কিং ইউনিট, শিয়ারিং ইউনিট, ট্রান্সভার্স মেটেরিয়াল ট্রান্সফার সিস্টেম, রোটারি লোডিং মেকানিজম, ইনফিড কনভেয়ার, আউটফিড কনভেয়ার, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম, নিউমেটিক সিস্টেম এবং অন্যান্য সহায়ক উপাদান নিয়ে গঠিত। বিশেষভাবে ট্রান্সমিশন টাওয়ার ফ্যাব্রিকেশনে ব্যবহৃত অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় উৎপাদনের জন্য তৈরি করা হয়েছে, এই লাইনটি পুরো উৎপাদন প্রক্রিয়া জুড়ে ব্যাপক সিএনসি নিয়ন্ত্রণ অন্তর্ভুক্ত করে। এটি উচ্চ স্তরের অটোমেশন, ব্যতিক্রমী মেশিনিং নির্ভুলতা, নমনীয় মাল্টি-সাইজ প্রসেসিং এবং দক্ষ বৃহৎ-স্কেল উৎপাদন অর্জনের সময় ব্যবহারকারী-বান্ধব অপারেশন সরবরাহ করে।

পণ্যের প্যারামিটার:

পণ্যের বৈশিষ্ট্য:

1. সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং সিস্টেমটি দুই-স্টেশন বা তিন-স্টেশন কনফিগারেশনে উপলব্ধ, যেখানে প্রতিটি পাঞ্চিং স্টেশন তিনটি ভিন্ন পাঞ্চ ব্যাস সমর্থন করে। সিএনসি নিয়ন্ত্রণ ব্যবস্থা পাঞ্চিং অবস্থানগুলি নির্ভুলভাবে পরিচালনা করে, যা গোলাকার ছিদ্র এবং স্লটেড ছিদ্র উভয়ের নির্ভুল প্রক্রিয়াকরণ সক্ষম করে। উচ্চ-গতির উপাদান ফিডিংকে দক্ষ পাঞ্চিং চক্রের সাথে একত্রিত করে, সিস্টেমটি উৎপাদনশীলতা ব্যাপকভাবে উন্নত করে। 50 × 50 × 4 মিমি অ্যাঙ্গেল স্টিল প্রক্রিয়াকরণের সময়, সরঞ্জামগুলি 8-ঘন্টা কাজের শিফটে প্রায় 9-10 টন আউটপুট ক্ষমতা অর্জন করতে পারে।

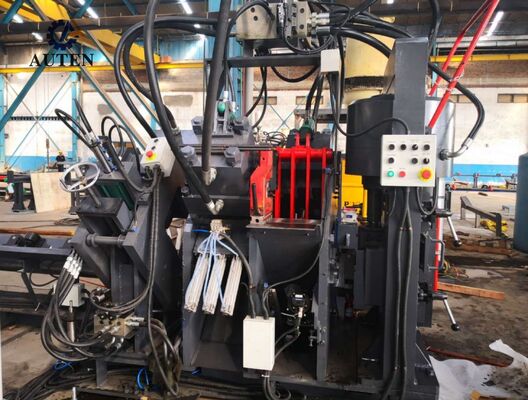

2. মার্কিং ইউনিটটি চমৎকার অনমনীয়তা, স্থিতিশীলতা এবং অপারেশনাল নির্ভরযোগ্যতা নিশ্চিত করার জন্য একটি সম্পূর্ণ আবদ্ধ, উচ্চ-শক্তির কাঠামোগত নকশা গ্রহণ করে। চারটি ক্যাসেট-টাইপ অক্ষর সেট সিএনসি প্রোগ্রামিংয়ের মাধ্যমে স্বয়ংক্রিয়ভাবে নির্বাচন করা হয়, যখন বিভিন্ন উৎপাদন প্রয়োজনীয়তা অনুসারে মার্কিং অবস্থানগুলি নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে। একটি ঐচ্ছিক 10-সারি রোটারি ডিস্ক মার্কিং মেকানিজম ম্যানুয়াল হস্তক্ষেপ ছাড়াই স্বয়ংক্রিয় অক্ষর নির্বাচন এবং সূচীকরণ সক্ষম করে, যা মার্কিং গতি এবং সামগ্রিক উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।

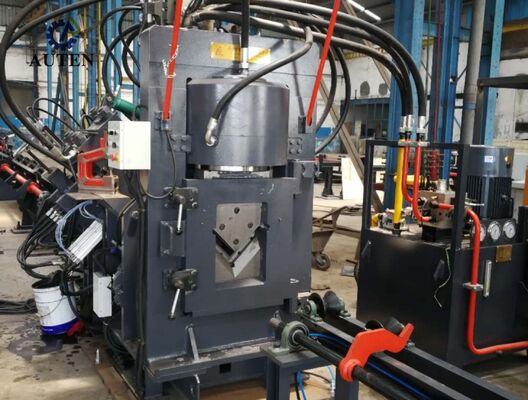

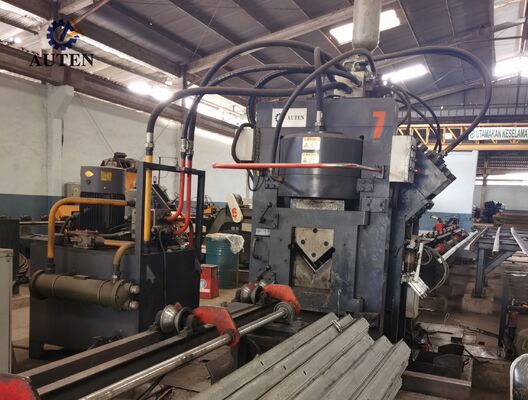

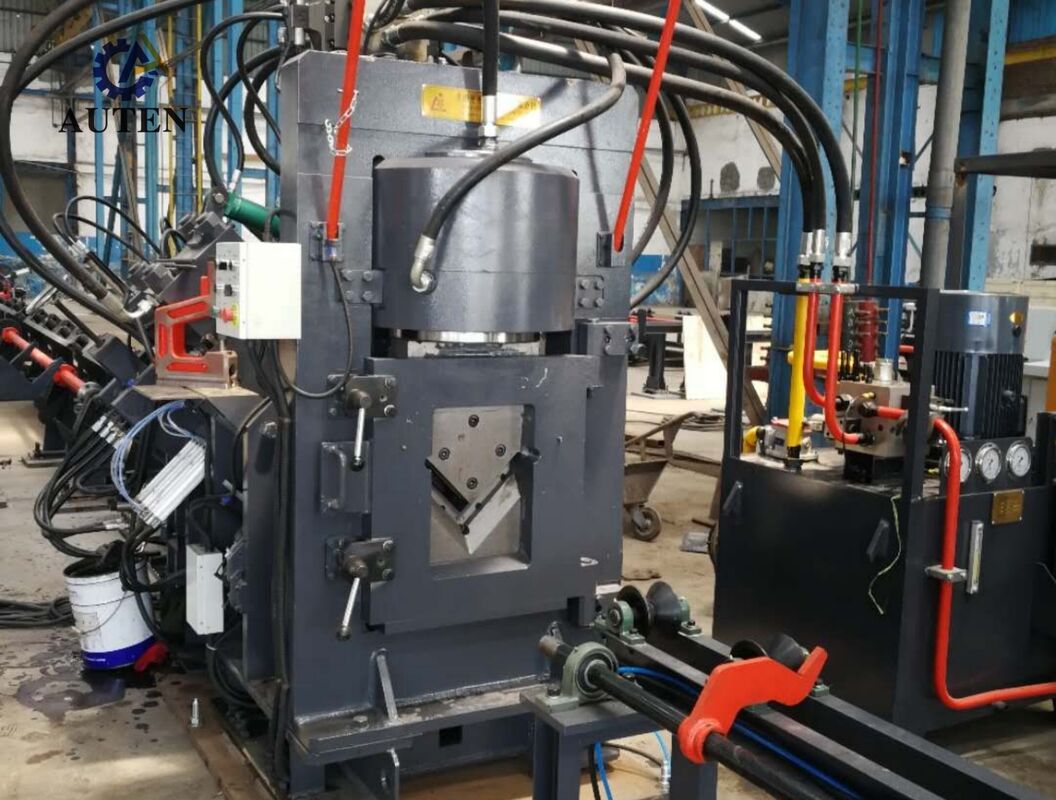

3. শিয়ারিং মডিউলটি একটি হেভি-ডিউটি সিঙ্গেল-ব্লেড কাটিং স্ট্রাকচার ব্যবহার করে, যা শক্তিশালী কাটিং ক্ষমতা, উচ্চ মাত্রিক নির্ভুলতা এবং স্থিতিশীল কাটিং পারফরম্যান্স সরবরাহ করে। অপ্টিমাইজড শিয়ারিং প্রক্রিয়া কার্যকরভাবে উপাদানের অপচয় হ্রাস করে এবং বার ছাড়াই মসৃণ এবং পরিষ্কার কাটিং পৃষ্ঠ তৈরি করে। ওপেন-টাইপ ব্লেড মাউন্টিং ডিজাইন দ্রুত, সুবিধাজনক এবং নিরাপদ ব্লেড প্রতিস্থাপন করার অনুমতি দেয়, রক্ষণাবেক্ষণের সময় হ্রাস করে এবং সরঞ্জামের ব্যবহার উন্নত করে।

4. অনুভূমিক স্থানান্তর ব্যবস্থা একটি মোটর-চালিত রিডাকশন গিয়ারবক্সের মাধ্যমে রোটারি লোডিং মেকানিজমে অ্যাঙ্গেল স্টিল স্বয়ংক্রিয়ভাবে পরিবহন করে। এই কনফিগারেশনটি ফিডিংয়ের আগে উপাদানের নির্ভুল অবস্থান নিশ্চিত করে এবং পুরো উৎপাদন প্রক্রিয়া জুড়ে স্থিতিশীল, অবিচ্ছিন্ন এবং নির্ভরযোগ্য পরিবহন সক্ষম করে।

5. ওয়ার্কপিসগুলি একটি সার্ভো-চালিত সিএনসি ফিডিং ক্যারেজ দ্বারা দৃঢ়ভাবে ক্ল্যাম্প করা এবং স্থানান্তরিত হয়। একটি উচ্চ-নির্ভুল ফটোইলেকট্রিক এনকোডার একটি ক্লোজড-লুপ নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে অবিচ্ছিন্ন অবস্থান প্রতিক্রিয়া সরবরাহ করে, যা মেশিনিং অপারেশনের সময় চমৎকার ফিডিং নির্ভুলতা, নির্ভুল পজিশনিং পারফরম্যান্স এবং অসামান্য পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।

6. পাঞ্চিং, মার্কিং এবং শিয়ারিং মডিউলগুলি একটি উচ্চ-কার্যকারিতা হাইড্রোলিক সিস্টেম দ্বারা চালিত হয় যা একটি দ্রুত-প্রতিক্রিয়াশীল হাইড্রোলিক পাওয়ার ইউনিট এবং অ্যাকুমুলেটর দিয়ে সজ্জিত। ফেরুল-টাইপ হাইড্রোলিক ফিটিংস নির্ভরযোগ্য সিলিং পারফরম্যান্স সরবরাহ করে, ফুটো প্রতিরোধ করে এবং সিস্টেম রক্ষণাবেক্ষণকে সহজ করে তোলে। হাইড্রোলিক ম্যানিফোল্ড প্রিমিয়াম অ্যাটোস ভালভ ব্লক দিয়ে সজ্জিত, যা স্থিতিশীল হাইড্রোলিক অপারেশন, নির্ভরযোগ্য পারফরম্যান্স এবং বর্ধিত সরঞ্জামের পরিষেবা জীবন নিশ্চিত করে।

7. বিভিন্ন উৎপাদন পরিস্থিতি এবং অপারেটিং পরিবেশের চাহিদা মেটাতে, হাইড্রোলিক সিস্টেম একাধিক কুলিং সমাধান সমর্থন করে, যার মধ্যে জল কুলিং, এয়ার কুলিং এবং অয়েল কুলিং অন্তর্ভুক্ত। ব্যবহারকারীরা অবিচ্ছিন্ন অপারেশনের সময় স্থিতিশীল হাইড্রোলিক পারফরম্যান্স নিশ্চিত করে নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুসারে সবচেয়ে উপযুক্ত কুলিং পদ্ধতি নির্বাচন করতে পারেন।

8. কন্ট্রোল প্ল্যাটফর্মটি একটি শিল্প কম্পিউটার, পিএলসি কন্ট্রোলার, সার্ভো ড্রাইভ সিস্টেম এবং বাহ্যিক সেন্সিং উপাদানগুলিকে একীভূত করে একটি ব্যাপক সিএনসি নিয়ন্ত্রণ স্থাপত্য তৈরি করে। মেশিনিং প্যারামিটারগুলি প্রবেশ করার পরে, সিস্টেমটি স্বয়ংক্রিয়ভাবে প্রয়োজনীয় প্রক্রিয়াকরণ প্রোগ্রাম তৈরি করে। এটি DXF, NC এবং অন্যান্য CAD-জেনারেটেড ফাইল ফরম্যাটের সরাসরি আমদানি সমর্থন করে। স্বজ্ঞাত হিউম্যান-মেশিন ইন্টারফেস (HMI) গ্রাফিক্যাল ওয়ার্কপিস ডিসপ্লে, বিস্তৃত প্রোগ্রাম স্টোরেজ ক্ষমতা, রিয়েল-টাইম পজিশন মনিটরিং এবং বুদ্ধিমান ফল্ট ডায়াগনোসিস ফাংশন সরবরাহ করে, যা উৎপাদন ব্যবস্থাপনা দক্ষতা এবং অপারেশনাল সুবিধা উল্লেখযোগ্যভাবে উন্নত করে।

প্রদর্শন নমুনাগুলির মধ্যে স্ট্যান্ডার্ড অ্যাঙ্গেল স্টিল প্রোফাইল এবং পাওয়ার ট্রান্সমিশন টাওয়ার ম্যানুফ্যাকচারিংয়ে সাধারণত ব্যবহৃত প্রতিনিধি মেশিনিং অ্যাপ্লিকেশনগুলি অন্তর্ভুক্ত রয়েছে। এই নমুনা উপাদানগুলি গ্রাহক, প্রকৌশলী এবং মান পরিদর্শন কর্মীদের মেশিনিং নির্ভুলতা, প্রক্রিয়াকরণ গুণমান, মাত্রিক সামঞ্জস্য এবং সামগ্রিক উৎপাদন কর্মক্ষমতা সরাসরি মূল্যায়ন করতে সক্ষম করে। তারা সরঞ্জামের প্রক্রিয়াকরণ ক্ষমতার ব্যবহারিক যাচাইকরণ সরবরাহ করে এবং বিভিন্ন শিল্প উৎপাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা প্রদর্শন করে।

আল্ট্রা-হাই-ভোল্টেজ (UHV) পাওয়ার ট্রান্সমিশন প্রকল্পগুলিতে, ট্রান্সমিশন টাওয়ারগুলিকে তাদের পরিষেবা জীবন জুড়ে গুরুতর পরিবেশগত পরিস্থিতি এবং উল্লেখযোগ্য কাঠামোগত লোড সহ্য করতে হয়। এই প্রোডাকশন লাইনটি ট্রান্সমিশন টাওয়ারগুলির প্রাথমিক লোড-বহনকারী কাঠামো গঠনকারী অ্যাঙ্গেল স্টিল উপাদানগুলি তৈরিতে একটি অপরিহার্য ভূমিকা পালন করে। সরঞ্জামগুলি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিল সদস্যদের উপর উচ্চ-নির্ভুল পাঞ্চিং এবং ড্রিলিং অপারেশন সম্পাদন করে, সঠিক ছিদ্র পজিশনিং, নির্ভরযোগ্য সংযোগ কর্মক্ষমতা এবং চমৎকার মাত্রিক সামঞ্জস্য নিশ্চিত করে। ফলস্বরূপ, সিস্টেমটি ট্রান্সমিশন টাওয়ারগুলির কাঠামোগত শক্তি, অপারেশনাল নিরাপত্তা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা কার্যকরভাবে উন্নত করে এবং আধুনিক পাওয়ার ট্রান্সমিশন অবকাঠামো প্রকল্পগুলিতে বৃহৎ-স্কেল উৎপাদনের জন্য একটি দক্ষ এবং নির্ভরযোগ্য উৎপাদন সমাধান সরবরাহ করে।
