পেশাগত স্বয়ংক্রিয় দৈর্ঘ্য বিম সমতল প্লেট সিএনসি punching সরঞ্জাম
পণ্যের ভূমিকা:
আমাদের কোম্পানি সফলভাবে একটি উন্নত সিএনসি শীট ধাতু প্রক্রিয়াকরণ উত্পাদন লাইন উন্নত করেছে বিশেষভাবে ভারী দায়িত্ব অটোমোটিভ লম্বা ব্যাগ উচ্চ নির্ভুলতা punching জন্য ইঞ্জিনিয়ারিং।ভারী ট্রাকগুলিতে ব্যাপকভাবে ব্যবহৃত অতি-বৃহৎ এবং ঘন বিভাগের বিম উপাদানগুলির জন্য ডিজাইন করা হয়েছে, খনির যানবাহন, নির্মাণ যন্ত্রপাতি, এবং অন্যান্য বিশেষায়িত বাণিজ্যিক যানবাহন, সিস্টেম অসামান্য যন্ত্রপাতি যথার্থতা, উচ্চ উত্পাদন দক্ষতা প্রদান করে,এবং স্থিতিশীল দীর্ঘমেয়াদী অপারেটিং কর্মক্ষমতাএটি আধুনিক যানবাহন চ্যাসি উৎপাদনের জন্য একটি স্মার্ট এবং নির্ভরযোগ্য উত্পাদন সমাধান প্রদান করে।
প্রধান প্রযুক্তিগত পরামিতিঃ
| না, না। |
নাম |
মূল্য |
| 1 |
নামমাত্র শক্তি |
১২০০ কেএন |
| 2 |
প্রক্রিয়াকরণ প্লেটের আকার এবং পরিসীমা |
| 3 |
দৈর্ঘ্য |
৪০০০৮০০০ মিমি |
| প্রস্থ |
200 ̊ 550 মিমি |
| বেধ |
৩ ০৬ মিমি |
| ইনকামিং শীট উপাদান সিকেল বাঁক |
≤7mm/10m |
| এক্স-অক্ষের শীট অসমানতা |
≤10mm/1000mm,≤20mm/8000mm |
| Y-অক্ষের শীট অসমানতা |
৫ মিমি |
| পত্রকের বাঁকানো |
≤৫০ মিমি |
| শীট উপাদান যান্ত্রিক বৈশিষ্ট্য |
σb=৫১০-৮৫০N/mm2 |
| 4 |
সর্বাধিক. |
φ৬০ মিমি |
| 5 |
মডিউল সংখ্যা |
25 |
| 6 |
সর্বাধিক গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=৫০ মি/মিনিট |
| Y-অক্ষ |
সর্বোচ্চ=৩০ মি/মিনিট |
| 7 |
প্রসেসিং নির্ভুলতা |
| এক্স-অক্ষ |
±0.25/600 মিমি,±0.50 / 3000 মিমি,±0.7 / 8000 মিমি |
| Y-অক্ষ |
±0.2 মিমি / 600 মিমি |
| 8 |
প্রক্রিয়াকরণের পদ্ধতি |
ফিল্টারিং |
| 9 |
রেফারেন্স |
এক্স-অক্ষটি প্লেটের দৈর্ঘ্য বরাবর এবং গর্তের এক্স-কোঅর্ডিনেটটি প্লেটের শেষের উপর ভিত্তি করে; ওয়াই-অক্ষটি প্লেটের প্রস্থ এবং রেফারেন্সটি কেন্দ্রীয় রেখা।
|
| 11 |
অপারেটিং মোড |
ম্যানুয়াল, অটোমেটিক |
পণ্যের বৈশিষ্ট্য
1. এই উৎপাদন লাইনটি উচ্চ-কার্যকারিতা 828D সিএনসি নিয়ন্ত্রণ ব্যবস্থাকে একটি উন্নত সার্ভো-চালিত ফিডিং মেশিনের সাথে একীভূত করেছে,উচ্চ গতির প্রক্রিয়াকরণ অর্জন এবং চমৎকার মাত্রিক নির্ভুলতা বজায় রাখা, উচ্চতর পজিশনিং পুনরাবৃত্তিযোগ্যতা, এবং সম্পূর্ণ উত্পাদন চক্র জুড়ে ধারাবাহিক যন্ত্রের গুণমান।
2. একটি সার্ভো নিয়ন্ত্রিত স্বয়ংক্রিয় সেন্টারিং প্রক্রিয়া উপাদান সমর্থন রোলার সমাবেশ মধ্যে অন্তর্ভুক্ত করা হয়,বিভিন্ন ক্রস-সেকশন কনফিগারেশনের সাথে লংটিগুয়াল বিমগুলির কার্যকর প্রক্রিয়াকরণ সক্ষম করে. সিস্টেম স্বয়ংক্রিয়ভাবে উচ্চতা পার্থক্য 0 থেকে 200 মিমি পর্যন্ত ক্ষতিপূরণ দেয়, সঠিক workpiece সারিবদ্ধতা, স্থিতিশীল উপাদান সমর্থন নিশ্চিত করে,এবং মেশিনিং অপারেশনের সময় নির্ভরযোগ্য ফিডিং কর্মক্ষমতা.
3এই সরঞ্জামটি বিভিন্ন ব্যাসের 25 টি পর্যন্ত পঞ্চিং মের ইনস্টলেশনকে সমর্থন করে, বহুমুখী টুলিং ব্যবস্থা এবং দক্ষ উত্পাদন অভিযোজনযোগ্যতা সরবরাহ করে।অপ্টিমাইজড ডাই ম্যানেজমেন্ট সিস্টেম দ্রুত প্রতিস্থাপন এবং সুবিধাজনক সমন্বয় করতে পারবেন, কার্যকরভাবে সেটআপ প্রস্তুতি সময় কমাতে উত্পাদন নমনীয়তা এবং সামগ্রিক অপারেশন দক্ষতা উন্নত।
4উপাদান লোডিং, punching অপারেশন, এবং সমাপ্ত উপাদান আনলোডিং সহ সম্পূর্ণ উত্পাদন চক্র একটি সমন্বিত উত্পাদন সিস্টেমের মাধ্যমে স্বয়ংক্রিয়ভাবে সঞ্চালিত হয়।এই উন্নত অটোমেশন ম্যানুয়াল হস্তক্ষেপকে কমিয়ে দেয়, শ্রমের প্রয়োজনীয়তা হ্রাস করে এবং উত্পাদন ক্ষমতা, প্রক্রিয়া স্থিতিশীলতা এবং পণ্যের ধারাবাহিকতা উল্লেখযোগ্যভাবে উন্নত করে।
5. প্রক্রিয়াকরণের সময় উত্পন্ন punching বর্জ্য স্বয়ংক্রিয়ভাবে একটি ইন্টিগ্রেটেড স্ক্র্যাপ অপসারণ সিস্টেম মাধ্যমে প্রেরণ এবং সংগ্রহ করা হয়। এই নকশা একটি পরিষ্কার কাজ পরিবেশ বজায় রাখে,উপাদান জমা হতে বাধা দেয়, এবং অবিচ্ছিন্ন, দক্ষ, এবং নিরবচ্ছিন্ন উৎপাদন অপারেশন নিশ্চিত করে।
6. বুদ্ধিমান প্রোগ্রামিং সফ্টওয়্যার বিভিন্ন মূলধারার সিএডি প্ল্যাটফর্ম দ্বারা উত্পন্ন অটোক্যাড অঙ্কন এবং ডিএক্সএফ ফাইলগুলির সরাসরি আমদানি সমর্থন করে। একটি স্বজ্ঞাত হিউম্যান মেশিন ইন্টারফেস (এইচএমআই) এর সাথে মিলিত,সিস্টেমটি স্বয়ংক্রিয়ভাবে ডিজাইন ডেটা বিশ্লেষণ করে এবং এটিকে মেশিনিং প্রোগ্রামগুলিতে রূপান্তর করে। এটি প্রোগ্রামিং পদ্ধতিগুলি সহজ করে তোলে, উত্পাদন প্রস্তুতির সময় হ্রাস করে,এবং সম্ভাব্য অপারেটিং ত্রুটি হ্রাস, যা উৎপাদন কার্যকারিতা বাড়িয়ে তুলবে।

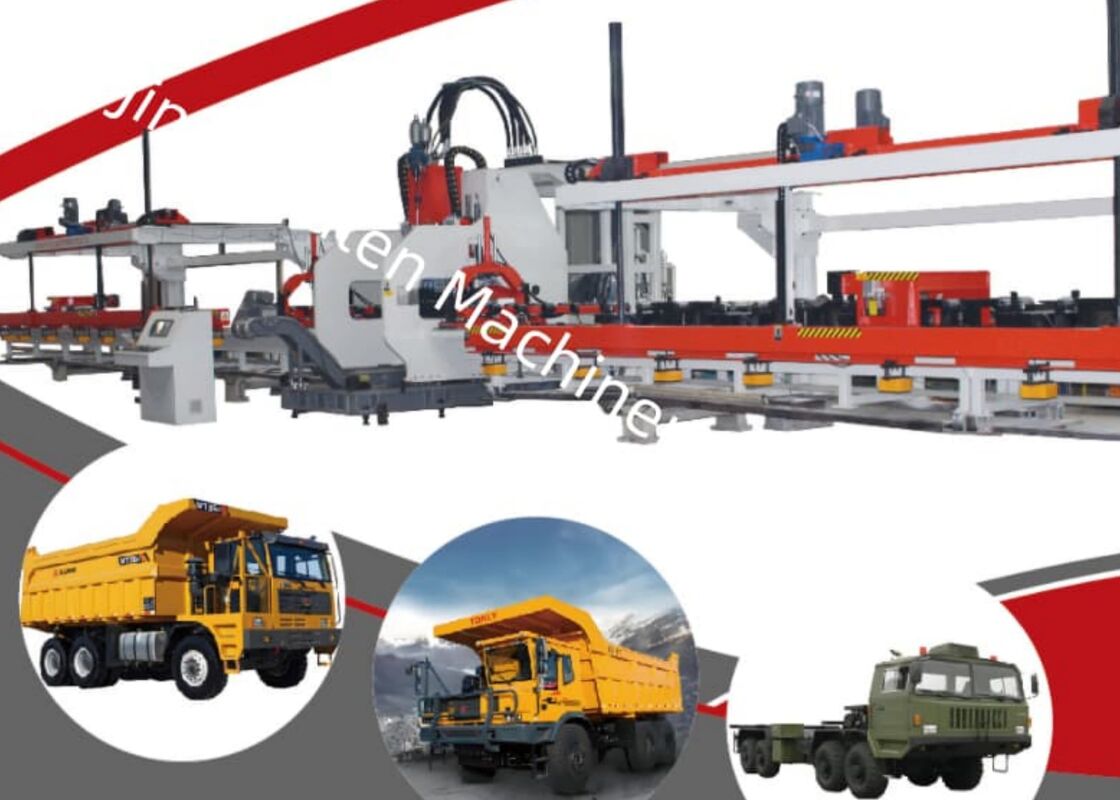

পণ্য প্রদর্শনী এই স্বয়ংক্রিয় উত্পাদন লাইনে উত্পাদিত সমাপ্ত লম্বা লাইম নমুনা একটি সাবধানে নির্বাচিত সংগ্রহ উপস্থাপন,বিভিন্ন স্পেসিফিকেশনের প্রতিনিধিত্ব করে যা সাধারণত খনির ট্রাকগুলিতে ব্যবহৃত হয়, ভারী দায়িত্ব বাণিজ্যিক যানবাহন, নির্মাণ যন্ত্রপাতি, এবং বিশেষায়িত পরিবহন সরঞ্জাম। এই প্রদর্শন workpieces স্পষ্টভাবে মেশিনের ব্যতিক্রমী গর্ত অবস্থান সঠিকতা ইঙ্গিত,উচ্চতর পার্সনিং গুণ, এবং অসামান্য মাত্রিক ধারাবাহিকতা, গ্রাহকদের, প্রকৌশলী, এবং মান পরিদর্শক সরাসরি সরঞ্জাম এর যন্ত্রপাতি ক্ষমতা, উত্পাদন নির্ভুলতা মূল্যায়ন করতে পারবেন,এবং উৎপাদন নির্ভরযোগ্যতা.
এই উন্নত সিএনসি লংটিজুডিনাল বিম পাঞ্চিং মেশিনটি বিশেষভাবে অটোমোবাইল উত্পাদন শিল্পে ব্যবহৃত সমতল লংটিজুডিনাল বিমগুলির সুনির্দিষ্ট পাঞ্চিংয়ের জন্য ডিজাইন করা হয়েছে।এটা ব্যাপকভাবে ভারী দায়িত্ব ট্রাক জন্য চ্যাসি প্রস্থীয় মরীচি উত্পাদন প্রয়োগ করা হয়, খনির যানবাহন, নির্মাণ যন্ত্রপাতি এবং অন্যান্য বিশেষায়িত বাণিজ্যিক যানবাহন।কাঠামোগত সমাবেশ এবং প্রকৌশল সংক্রান্ত কঠোর প্রয়োজনীয়তাগুলি পূরণ করে অত্যন্ত নির্ভুল গর্তের নিদর্শন তৈরি করে, সরঞ্জামটি সমালোচনামূলক লোড বহনকারী উপাদানগুলির জন্য একটি নির্ভরযোগ্য উত্পাদন সমাধান সরবরাহ করে। এর উচ্চ যন্ত্রপাতি যথার্থতা, নির্ভরযোগ্য অপারেটিং কর্মক্ষমতা,এবং স্বয়ংক্রিয় উৎপাদন ক্ষমতা উৎপাদন দক্ষতা উন্নত উল্লেখযোগ্যভাবে অবদান, উন্নত কাঠামোগত অখণ্ডতা এবং ধারাবাহিকভাবে উচ্চতর পণ্যের গুণমান।
