প্রিসিশন হাই স্পিড সিএনসি পাঞ্চিং মার্কিং শিয়ারিং লাইন অ্যাঙ্গেলস উইথ স্মার্ট কন্ট্রোল

প্রিসিশন হাই স্পিড সিএনসি পাঞ্চিং মার্কিং অ্যান্ড শিয়ারিং লাইন ফর অ্যাঙ্গেলস উইথ স্মার্ট কন্ট্রোল

পণ্যের পরিচিতি:

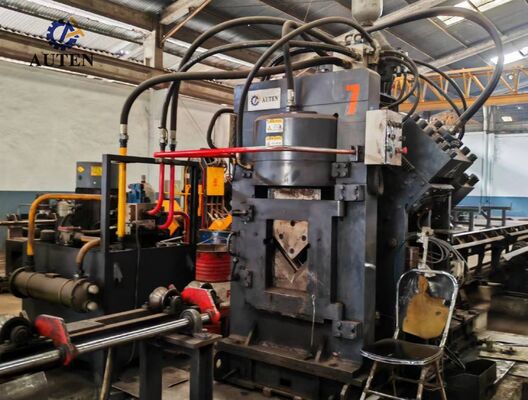

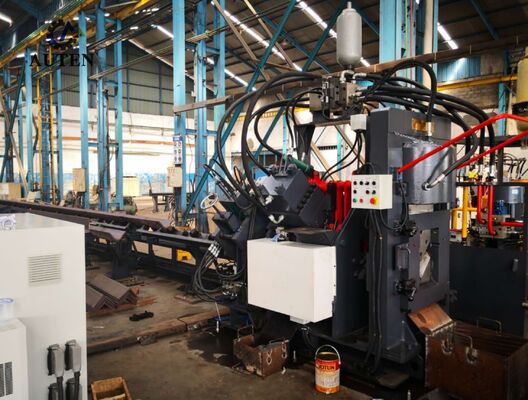

JNC সিরিজের হাই-স্পিড সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং, মার্কিং এবং কাটিং প্রোডাকশন লাইন প্রধানত পাঞ্চিং মডিউল, মার্কিং মডিউল, কাটিং মডিউল, ট্রান্সভার্স কনভেয়ার, রোটারি কনভেয়ার, ফিডিং কনভেয়ার, ডিসচার্জিং কনভেয়ার, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, ইলেকট্রিক্যাল সিস্টেম এবং নিউমেটিক সিস্টেমের মতো মূল উপাদানগুলি নিয়ে গঠিত। এই প্রোডাকশন লাইনটি বিশেষভাবে টাওয়ার ম্যানুফ্যাকচারিং সেক্টরে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। এর প্রক্রিয়াকরণ কর্মপ্রবাহ সংখ্যাসূচক নিয়ন্ত্রণ প্রযুক্তি দ্বারা নিয়ন্ত্রিত হয়, যা অত্যন্ত ব্যবহারকারী-বান্ধব কার্যকারিতা প্রদান করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুল, বহু-প্রকার এবং বৃহৎ-পরিসরের উৎপাদন কার্যক্রমকে সহজতর করে।

স্পেসিফিকেশন:

উপরের প্যারামিটারগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে।

পণ্যের বৈশিষ্ট্য:

১. পাঞ্চিং সিস্টেমে দুটি বা তিনটি স্বাধীন পাঞ্চিং স্টেশন উপলব্ধ রয়েছে, যার প্রত্যেকটি তিনটি ভিন্ন পাঞ্চ ব্যাস ধারণ করতে সক্ষম। তিনটি পাঞ্চিং ডাইয়ের অবস্থান নমনীয় ছিদ্রের ব্যবধান সমন্বয়ের জন্য সিএনসি সিস্টেম দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়। ইউনিটটি গোলাকার ছিদ্র এবং স্লটেড ছিদ্র পাঞ্চিং অপারেশন উভয়কেই সমর্থন করে। উচ্চ-গতির উপাদান ফিডিং এবং দ্রুত পাঞ্চিং চক্রের সাথে, এটি উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে। ৫০ × ৫০ × ৪ মিমি স্পেসিফিকেশনের অ্যাঙ্গেল স্টিল প্রক্রিয়াকরণের সময়, উৎপাদন ক্ষমতা প্রতি ৮-ঘন্টা শিফটে প্রায় ৯-১০ টন পর্যন্ত পৌঁছাতে পারে।

২. মার্কিং সিস্টেম একটি সম্পূর্ণ আবদ্ধ কাঠামোগত নকশা গ্রহণ করে, যা চমৎকার অনমনীয়তা এবং স্থিতিশীল অপারেটিং কর্মক্ষমতা প্রদান করে। এটি চারটি অক্ষর ক্যাসেট অ্যাসেম্বলি দিয়ে সজ্জিত, যা সিএনসি প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে স্বয়ংক্রিয়ভাবে নির্বাচিত হয়, যখন মার্কিং ব্যবধান উৎপাদনের প্রয়োজনীয়তা অনুসারে অবাধে সামঞ্জস্য করা যেতে পারে। এছাড়াও, একটি ঐচ্ছিক রোটারি ডিস্ক মার্কিং সিস্টেম উপলব্ধ। ১০-সারি অক্ষর বিন্যাস বৈশিষ্ট্যযুক্ত, ডিস্ক-টাইপ মার্কিং ডিভাইস ম্যানুয়াল সমন্বয় ছাড়াই স্বয়ংক্রিয় অক্ষর নির্বাচন সক্ষম করে, যা মার্কিং গতি এবং সামগ্রিক উৎপাদন দক্ষতা ব্যাপকভাবে উন্নত করে।

৩. কাটিং ইউনিট একটি হেভি-ডিউটি সিঙ্গেল-ব্লেড শিয়ারিং মেকানিজম গ্রহণ করে যা উচ্চ কাটিং ফোর্স এবং নির্ভরযোগ্য শিয়ারিং পারফরম্যান্স বৈশিষ্ট্যযুক্ত। অপ্টিমাইজড কাটিং প্রক্রিয়া অপারেশনের সময় উপাদানের অপচয় দূর করে এবং মসৃণ, পরিষ্কার এবং উচ্চ-মানের কাটিং পৃষ্ঠ নিশ্চিত করে। ব্লেড হোল্ডারটি একটি ওপেন-অ্যাক্সেস কাঠামোর সাথে ডিজাইন করা হয়েছে, যা দ্রুত, সুবিধাজনক এবং নিরাপদ ব্লেড প্রতিস্থাপন সক্ষম করে, যার ফলে রক্ষণাবেক্ষণের সময় হ্রাস পায় এবং সরঞ্জামের প্রাপ্যতা উন্নত হয়।

৪. অনুভূমিক স্থানান্তর টেবিলটি অ্যাঙ্গেল স্টিল উপাদানগুলিকে রোটারি লোডিং মেকানিজমে স্বয়ংক্রিয়ভাবে সরবরাহ করার জন্য ডিজাইন করা হয়েছে। একটি মোটর এবং প্রিসিশন রিডাকশন গিয়ারবক্স সিস্টেম দ্বারা চালিত, রোটারি লোডিং ইউনিট অ্যাঙ্গেল স্টিলের সঠিক পজিশনিং এবং স্থিতিশীল স্থানান্তর নিশ্চিত করে ফিডিং কনভেয়ারে, যা পুরো উৎপাদন প্রক্রিয়া জুড়ে নির্ভরযোগ্য উপাদান হ্যান্ডলিং সরবরাহ করে।

৫. ওয়ার্কপিসটি সিএনসি ফিডিং ক্যারেজ দ্বারা দৃঢ়ভাবে ক্ল্যাম্প করা হয় এবং নির্ভুলভাবে পরিবহন করা হয়, যা চমৎকার পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে। ফিডিং ক্যারেজটি একটি সার্ভো মোটর দ্বারা চালিত হয় এবং একটি ক্লোজড-লুপ ফিডব্যাক কন্ট্রোল সিস্টেম সহ একটি ফটোইলেকট্রিক এনকোডারকে একীভূত করে, যা নির্ভুল উপাদান পজিশনিং এবং স্থিতিশীল স্বয়ংক্রিয় ফিডিং পারফরম্যান্স সক্ষম করে।

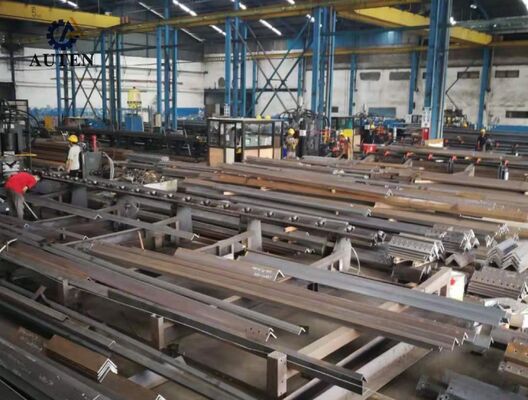

অ্যাঙ্গেল স্টিল পাঞ্চিং, কাটিং এবং মার্কিং প্রোডাকশন লাইন দ্বারা উত্পাদিত ডেমোনেস্ট্রেশন নমুনাগুলি ট্রান্সমিশন টাওয়ার ম্যানুফ্যাকচারিংয়ে ব্যবহৃত স্ট্যান্ডার্ড অ্যাঙ্গেল স্টিল স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসরকে কভার করে। এই প্রতিনিধি ওয়ার্কপিসগুলি গ্রাহক, প্রকৌশলী এবং গুণমান পরিদর্শন কর্মীদের মেশিনের মেশিনিং নির্ভুলতা, প্রক্রিয়াকরণ গুণমান, অপারেশনাল স্থিতিশীলতা এবং সামগ্রিক উত্পাদন কর্মক্ষমতা সরাসরি মূল্যায়ন করতে দেয়।

আল্ট্রা-হাই-ভোল্টেজ (UHV) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলিকে গুরুতর পরিবেশগত পরিস্থিতি এবং উল্লেখযোগ্য কাঠামোগত লোড সহ্য করতে হয়, সেখানে এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি তৈরিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির প্রাথমিক লোড-বহনকারী কাঠামো গঠন করে। সিস্টেমটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত সদস্যদের জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর উচ্চ-নির্ভুল পাঞ্চিং, কাটিং এবং মার্কিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে। সঠিক মাত্রিক নিয়ন্ত্রণ, নির্ভরযোগ্য সংযোগের গুণমান এবং চমৎকার অ্যাসেম্বলি নির্ভুলতা নিশ্চিত করার মাধ্যমে, সরঞ্জামটি ট্রান্সমিশন টাওয়ারগুলির উন্নত কাঠামোগত শক্তি, অপারেশনাল নিরাপত্তা এবং দীর্ঘমেয়াদী পরিষেবা নির্ভরযোগ্যতায় অবদান রাখে।
