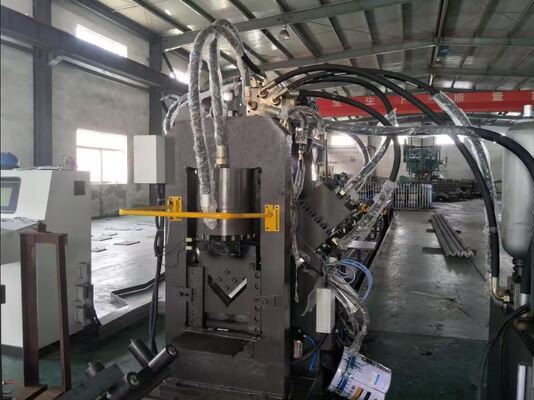

এঙ্গেল ফ্ল্যাট বার চ্যানেল স্টিল প্রসেসিংয়ের জন্য ইন্টিগ্রেটেড ৩-ইন-১ সিএনসি স্টিল ফ্যাব্রিকেশন লাইন
পণ্যের পরিচিতি:
এটি এঙ্গেল স্টিল, ফ্ল্যাট স্টিল এবং চ্যানেল স্টিল সেকশনগুলিতে পাঞ্চিং, মার্কিং এবং কাটিং অপারেশনের জন্য ডিজাইন করা হয়েছে। ট্রান্সমিশন টাওয়ার ফিটিংস, যেমন ক্রস-আর্মস, ক্ল্যাম্পস, ফাইভ-হোল কানেকশন প্লেট, ফ্ল্যাট ওয়াশার এবং সাপোর্ট ব্র্যাকেট তৈরিতে সরঞ্জামটি ব্যাপকভাবে ব্যবহৃত হয়। পাঞ্চিং, মার্কিং এবং শিয়ারিং প্রক্রিয়াগুলিকে একটি একক উৎপাদন চক্রে একীভূত করে, মেশিনটি একাধিক স্বতন্ত্র অপারেশনের প্রয়োজনীয়তা দূর করে। এটি উচ্চ মেশিনিং নির্ভুলতা, চমৎকার উৎপাদনশীলতা, সহজ অপারেশন সরবরাহ করে এবং ন্যূনতম প্রশিক্ষণের প্রয়োজনীয়তা সহ একজন অপারেটর দ্বারা দক্ষতার সাথে পরিচালনা করা যেতে পারে।
পণ্যের প্যারামিটার:
| মডেল |
JBC1010 |
| কার্যকারিতা |
পাঞ্চিং, মার্কিং, শিয়ারিং |
| এঙ্গেল আকার (মিমি) |
40×40×3～100×100×8 (স্লটেড হোল)
40×40×3～100×100×10 (গোলাকার ছিদ্র)
|
| ফ্ল্যাট স্টিল আকার (মিমি) |
40x3~140x10 |
| চ্যানেল স্টিল (মিমি) |
80x5~140x8 |
| সর্বোচ্চ ছিদ্রের ব্যাস (মিমি) |
Φ22×50 (স্লটেড হোল), Φ26 (গোলাকার ছিদ্র) |
| পাঞ্চিং ফোর্স (kN) |
800 |
| মার্কিং ফোর্স (kN) |
630 |
| কাটিং ফোর্স (kN) |
1250 |
| সর্বোচ্চ ফাঁকা দৈর্ঘ্য (মি) |
9 |
| সর্বোচ্চ সমাপ্ত দৈর্ঘ্য (মি) |
9 |
| প্রতি পাশে পাঞ্চ |
3 |
| মার্কিং অক্ষরের গ্রুপ |
4 |
| অক্ষরের মাত্রা (মিমি) |
14×10×19 |
| সিএনসি অক্ষ |
3 |
| কাটিং মোড |
একক ব্লেড কাটিং |
| এঙ্গেলের ফিডিং গতি (মি/মিনিট) |
80 |
| প্রসেসিং নির্ভুলতা |
GB2694 এর সাথে সঙ্গতিপূর্ণ |
| প্রোগ্রাম ফাংশন |
রিয়েল টাইম ফল্ট ডিসপ্লে |
| প্রোগ্রামিং মোড |
কিবোর্ড দ্বারা ইনপুট, RS232 ইন্টারফেস,ফ্লপি ডিস্ক এবং ইউএসবি ইন্টারফেসপণ্যের বৈশিষ্ট্য:
|

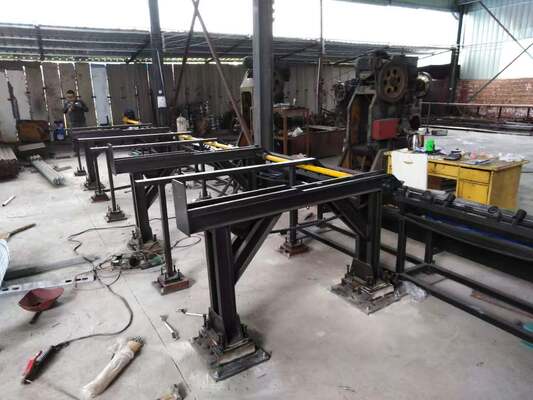

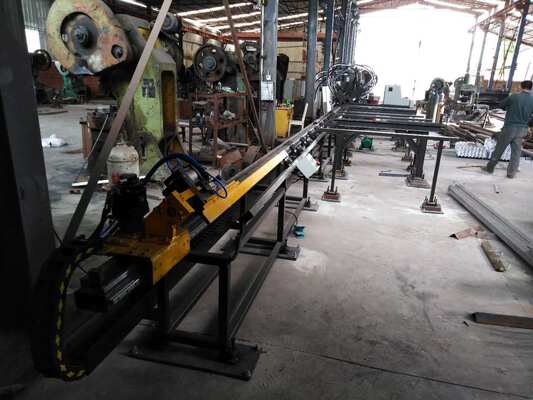

1. মেশিনটি প্রধানত একটি ট্রান্সভার্স মেটেরিয়াল ট্রান্সফার সিস্টেম, রোটারি লোডিং ইউনিট, ফিডিং কনভেয়র, সিএনসি ফিডিং ক্যারেজ, পাঞ্চিং মডিউল, মার্কিং মডিউল, শিয়ারিং ইউনিট, ডিসচার্জ কনভেয়র, সেইসাথে ইন্টিগ্রেটেড হাইড্রোলিক, ইলেকট্রিক্যাল এবং নিউমেটিক কন্ট্রোল সিস্টেম নিয়ে গঠিত। এই উপাদানগুলি কাঠামোগত ইস্পাত ফ্যাব্রিকেশনের জন্য একটি সম্পূর্ণ এবং অত্যন্ত দক্ষ সিএনসি প্রক্রিয়াকরণ সমাধান তৈরি করতে একসাথে কাজ করে।
2. সরঞ্জামটি উন্নত সিএনসি নিয়ন্ত্রণ প্রযুক্তিকে একটি সার্ভো-নিয়ন্ত্রিত ফিডিং সিস্টেমের সাথে একীভূত করে, যা উচ্চ উৎপাদন দক্ষতা, স্থিতিশীল অপারেশন এবং চমৎকার মেশিনিং নির্ভুলতা প্রদান করে। মূল হাইড্রোলিক, নিউমেটিক এবং বৈদ্যুতিক উপাদানগুলি বিশ্বব্যাপী স্বনামধন্য নির্মাতাদের কাছ থেকে নির্বাচন করা হয়, যা নির্ভরযোগ্য কর্মক্ষমতা, দীর্ঘ পরিষেবা জীবন এবং দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা নিশ্চিত করে।
3. সমস্ত প্রয়োজনীয় সিগন্যাল ট্রান্সমিশন কেবল, এনকোডার কেবল এবং পিএলসি কমিউনিকেশন লাইন সহ, আমদানি করা শিল্ডেড টুইস্টেড-পেয়ার ডিজাইন গ্রহণ করে। এই কনফিগারেশন কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করে, সিগন্যাল স্থিতিশীলতা উন্নত করে এবং উচ্চ-নির্ভুলতা পজিশনিং এবং নির্ভরযোগ্য সিস্টেম যোগাযোগ নিশ্চিত করে।
4. ইন্ডাস্ট্রিয়াল কন্ট্রোল কম্পিউটার একটি দ্বিভাষিক চীনা-ইংরেজি অপারেটিং ইন্টারফেস দিয়ে সজ্জিত, যা স্বজ্ঞাত অপারেশন এবং ওয়ার্কপিস তথ্যের গ্রাফিক্যাল ভিজ্যুয়ালাইজেশন প্রদান করে। প্রোগ্রামিং প্রক্রিয়াটি সহজ এবং দক্ষ, সিএডি নেস্টিং এবং লোফটিং সফ্টওয়্যার দ্বারা উত্পন্ন প্রক্রিয়াকরণ ডেটা আমদানি করার জন্য সরাসরি সমর্থন সহ। অপারেটরদের কেবল ওয়ার্কপিস মাত্রা, ছিদ্রের স্পেসিফিকেশন, মার্কিং প্রয়োজনীয়তা এবং উৎপাদন পরিমাণের মতো মৌলিক প্যারামিটারগুলি প্রবেশ করতে হবে মেশিনিং প্রোগ্রাম তৈরি করতে।
5. এঙ্গেল স্টিল প্রসেসিং লাইনে একটি ডেডিকেটেড সাপোর্টিং এবং প্রেসিং মেকানিজম দিয়ে সজ্জিত করা হয়েছে, যা বড় বিকৃতি, অনিয়মিত আকার বা জটিল উপাদান অবস্থার সাথে এঙ্গেল স্টিল প্রোফাইলের স্থিতিশীল এবং নির্ভুল মেশিনিং সক্ষম করে।
6. ফ্রন্ট এবং রিয়ার ফিডিং সিস্টেমগুলি একটি উন্নত গাইড রেল কাঠামো এবং ইন্টিগ্রেটেড স্প্রিং-অ্যাসিস্টেড মেকানিজম দিয়ে আপগ্রেড করা হয়েছে। এই অপ্টিমাইজড ডিজাইন ফিডিং স্থিতিশীলতা বাড়ায় এবং ক্রমাগত অপারেশনের সময় অপর্যাপ্ত প্রেসিং ফোর্সের কারণে সৃষ্ট উপাদান ফিডিং সমস্যাগুলি কার্যকরভাবে দূর করে।
7. সরঞ্জামটিতে একটি বুদ্ধিমান ইন্টিগ্রেটেড সেল্ফ-ডায়াগনস্টিক সিস্টেম অন্তর্ভুক্ত করা হয়েছে, যা মেশিনের অবস্থার রিয়েল-টাইম মনিটরিং, ত্রুটিগুলির দ্রুত সনাক্তকরণ এবং সরঞ্জামের উপলব্ধতা উন্নত করার জন্য সরলীকৃত রক্ষণাবেক্ষণ পদ্ধতি সক্ষম করে।
8. একক-ব্লেড শিয়ারিং সিস্টেম উচ্চ কাটিং নির্ভুলতা, মসৃণ এবং পরিষ্কার কাটার পৃষ্ঠ, চমৎকার উপাদান ব্যবহার এবং হ্রাসকৃত স্ক্র্যাপ জেনারেশন সরবরাহ করে, যা সামগ্রিক উৎপাদন দক্ষতা এবং উত্পাদন অর্থনীতি উন্নত করতে সহায়তা করে।
এই সিএনসি প্রক্রিয়াকরণ সরঞ্জামটি কাঠামোগত ইস্পাত উপাদানগুলির নমনীয় এবং ব্যাপক মেশিনিংয়ের জন্য ডিজাইন করা হয়েছে, যার মধ্যে চ্যানেল স্টিল ওয়েবস, এঙ্গেল স্টিল ফ্ল্যাঞ্জস এবং ফ্ল্যাট স্টিল সেকশনগুলি রয়েছে, যা বাঁকা বা আর্ক-আকৃতির প্রোফাইলগুলিতেও গঠিত হতে পারে। মেশিনটি একটি একক স্বয়ংক্রিয় প্রক্রিয়াকরণ প্ল্যাটফর্মের মধ্যে নির্ভুল মার্কিং, সঠিক পাঞ্চিং এবং উচ্চ-মানের শিয়ারিং সহ একাধিক ফাংশন একীভূত করে। মাল্টিফাংশনাল মেশিনিং ক্ষমতাকে উন্নত সিএনসি প্রযুক্তির সাথে একত্রিত করে, সিস্টেমটি এঙ্গেল স্টিল, ফ্ল্যাট স্টিল এবং চ্যানেল স্টিল উপাদানগুলির দক্ষ এবং নির্ভুল ফ্যাব্রিকেশন সক্ষম করে। এটি বিশেষত কাস্টমাইজড কাঠামোগত উপাদান উত্পাদন, প্রোটোটাইপ উন্নয়ন এবং নমুনা উত্পাদন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা চমৎকার মাত্রিক সামঞ্জস্য, নির্ভরযোগ্য প্রক্রিয়াকরণ নির্ভুলতা এবং উন্নত পৃষ্ঠের গুণমান প্রয়োজন।
সরঞ্জামটি এঙ্গেল স্টিল, ফ্ল্যাট স্টিল এবং চ্যানেল স্টিল উপাদানগুলিতে পাঞ্চিং, মার্কিং এবং কাটিং অপারেশনের জন্য ব্যাপকভাবে প্রয়োগ করা হয়। এটি ট্রান্সমিশন টাওয়ার আনুষাঙ্গিক, যেমন ক্রস-আর্মস, ফাস্টেনিং ক্ল্যাম্পস, ফাইভ-হোল কানেকশন প্লেট, ফ্ল্যাট সাপোর্ট প্লেট এবং ফাউন্ডেশন সাপোর্ট কম্পোনেন্ট তৈরিতে ব্যাপকভাবে ব্যবহৃত হয়। উচ্চ-নির্ভুলতা মেশিনিং এবং দক্ষ স্বয়ংক্রিয় প্রক্রিয়াকরণের মাধ্যমে, সিস্টেমটি উন্নত উৎপাদন দক্ষতা, সামঞ্জস্যপূর্ণ পণ্যের গুণমান এবং পাওয়ার ট্রান্সমিশন কাঠামো ফ্যাব্রিকেশনের জন্য নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
