কাস্টম ডিজাইনিং সিএনসি অ্যাঙ্গেল স্টিল ড্রিলিং মার্কিং মেশিন 34×8×3মি সামগ্রিক মাত্রা সহ
পণ্যের ব্যবহার:
এই কাস্টম-ডিজাইন করা সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং প্রোডাকশন লাইনটি বড় আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং পাঞ্চিং অপারেশনের জন্য বিশেষভাবে তৈরি করা হয়েছে, যা ট্রান্সমিশন লাইন টাওয়ার তৈরিতে ব্যাপকভাবে ব্যবহৃত একটি গুরুত্বপূর্ণ কাঠামোগত উপাদান। প্রোডাকশন লাইনটি অ্যাঙ্গেল স্টিল উপাদানগুলিতে সমস্ত নির্দিষ্ট ছিদ্র নির্ভুলভাবে মেশিন করতে সক্ষম, চমৎকার ছিদ্রের গুণমান, সুনির্দিষ্ট অবস্থানগত নির্ভুলতা, উচ্চ উৎপাদন দক্ষতা এবং স্বয়ংক্রিয় প্রক্রিয়াকরণের উচ্চতর ক্ষমতা প্রদান করে।
প্রধান প্যারামিটার:
| মডেল |
ADM2532 |
| কোণের আকার (মিমি) |
100×100×10~250×250×32 |
| সর্বোচ্চ। ফাঁকা দৈর্ঘ্য (মি) |
14 |
| ড্রিলিং স্পিন্ডেলের টেপার |
BT40 |
| সর্বোচ্চ। ড্রিলিং ব্যাস (মিমি) |
φ40 |
| প্রতিটি পাশে ড্রিলের সংখ্যা (পিস) |
3 (মোট 6টি উভয় পাশে) |
| সর্বোচ্চ। স্পিন্ডেল ঘূর্ণন গতি (আর/মিনিট) |
6000 |
| ড্রিলের সর্বোচ্চ কাটিং গতি (মি/মিনিট) |
200 |
| সিএনসি অক্ষ |
9 |
| পিছনের চিহ্নের পরিসীমা (মিমি) |
50-220 (ধাপহীন) |
| সর্বোচ্চ। অ্যাঙ্গেল ফিডিং গতি (মি/মিনিট) |
40 |
| মার্কিং ফোর্স (kN) |
1000/1200 |
| ক্যারেক্টার গ্রুপের সংখ্যা |
4 |
| প্রতিটি গ্রুপে অক্ষরের সংখ্যা |
18 |
| অক্ষরের আকার (মিমি) |
14×10×19 |
| ড্রিল বিট কুলিং সিস্টেম |
এয়ার অ্যাটোমাইজেশন ড্রাই ইন্টারনাল কুলিং |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রামি (মি) |
34×8×3 |
পণ্যের বৈশিষ্ট্য:

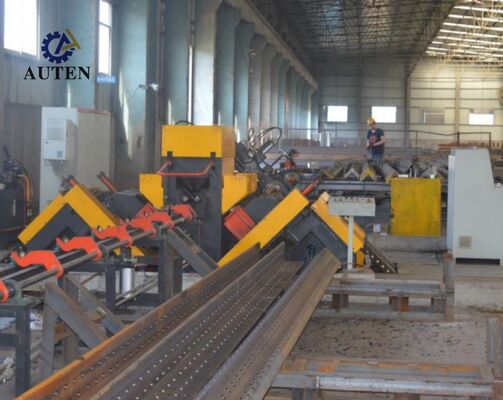

সিএনসি অ্যাঙ্গেল স্টিল ড্রিলিং প্রোডাকশন লাইন একটি অত্যন্ত স্বয়ংক্রিয় প্রক্রিয়াকরণ ব্যবস্থা অন্তর্ভুক্ত করে, যা একটি স্বয়ংক্রিয় লোডিং ইউনিট নিয়ে গঠিত যার সাথে একটি ট্রান্সভার্স ম্যাটেরিয়াল কনভেয়ার এবং রোটারি লোডিং মেকানিজম, একটি স্বয়ংক্রিয় আনলোডিং সিস্টেম এবং একটি বুদ্ধিমান ওয়ার্কপিস ফিডিং সিস্টেম রয়েছে। ড্রিলিং, পাঞ্চিং এবং মার্কিং পদ্ধতিগুলি একটি অবিচ্ছিন্ন মেশিনিং চক্রের মধ্যে পর্যায়ক্রমে সম্পাদিত হতে পারে, যা উৎপাদনের সময় ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা দূর করে। এই সমন্বিত অটোমেশন শ্রম ইনপুট হ্রাস করে, উৎপাদন থ্রুপুট উন্নত করে, ধারাবাহিক মেশিনিং গুণমান বজায় রাখে এবং সরঞ্জামগুলির স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং এবং মার্কিং প্রোডাকশন লাইনের মার্কিং ইউনিট একটি অনমনীয়, আবদ্ধ-ফ্রেম নির্মাণ গ্রহণ করে, যা চমৎকার কাঠামোগত অনমনীয়তা এবং দীর্ঘস্থায়ী অবিচ্ছিন্ন অপারেশনের সময় ধারাবাহিক মার্কিং নির্ভুলতা প্রদান করে। সমাবেশটি মেশিনের ফ্রেমের উপর মাউন্ট করা একটি স্থির সাপোর্ট বেস, একটি চলন্ত ওয়ার্কটেবিল এবং একটি হাইড্রোলিকভাবে চালিত ক্যারেক্টার মার্কিং হেড নিয়ে গঠিত। সিএনসি কন্ট্রোল সিস্টেম দ্বারা উত্পন্ন মেশিনিং প্রোগ্রামগুলির উপর ভিত্তি করে, ইঞ্জিনিয়ারিং অঙ্কনে নির্দিষ্ট করা মনোনীত স্থানাঙ্কে স্বয়ংক্রিয়ভাবে মার্কিং অপারেশনগুলি সম্পাদিত হয়। বিভিন্ন মাত্রার অ্যাঙ্গেল স্টিল প্রোফাইলগুলি সামঞ্জস্য করার জন্য, মার্কিং ইউনিটে একটি ম্যানুয়াল অ্যাডজাস্টমেন্ট মেকানিজম অন্তর্ভুক্ত রয়েছে যা চলন্ত মার্কিং অ্যাসেম্বলির নমনীয় উল্লম্ব পজিশনিং এবং নির্দিষ্ট উৎপাদন প্রয়োজনীয়তা অনুসারে মার্কিং হেডের সুনির্দিষ্ট সমন্বয় সক্ষম করে।

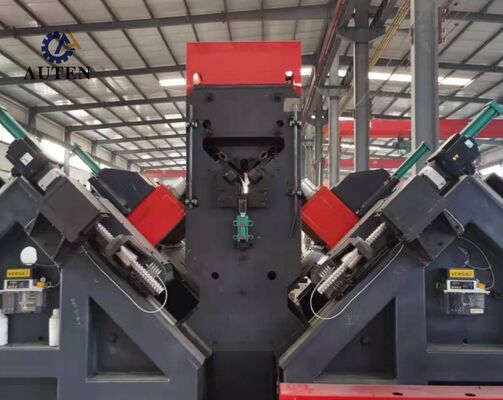

সিএনসি ট্রান্সমিশন টাওয়ার প্রসেসিং সরঞ্জামের ড্রিলিং সিস্টেম উচ্চ পজিশনিং নির্ভুলতা এবং স্থিতিশীল মেশিনিং পারফরম্যান্স সরবরাহ করে। ম্যাটেরিয়াল ফিডিং মেকানিজম একটি উচ্চ-পারফরম্যান্স সার্ভো মোটর দ্বারা চালিত হয় এবং মসৃণ এবং সুনির্দিষ্ট ওয়ার্কপিস মুভমেন্ট অর্জনের জন্য র্যাক-এন্ড-পিনিয়ন ট্রান্সমিশন ব্যবহার করে। একটি র্যাক-পজিশন ডিটেকশন ডিভাইস, একটি উচ্চ-নির্ভুলতা ফিডব্যাক এনকোডারের সাথে মিলিত হয়ে, মেশিনিং প্রক্রিয়া জুড়ে নির্ভুল এবং নির্ভরযোগ্য ম্যাটেরিয়াল পজিশনিং নিশ্চিত করার জন্য একটি সম্পূর্ণ ক্লোজড-লুপ পজিশনিং সিস্টেম স্থাপন করে। ইতিমধ্যে, অ্যাঙ্গেল স্টিলের উভয় ফ্ল্যাঞ্জ দিক বরাবর চালিত ড্রিলিং হেডগুলি নির্ভুল ছিদ্র পজিশনিং, ধারাবাহিক মেশিনিং স্থিতিশীলতা এবং অ্যাঙ্গেল স্টিল উপাদানগুলির জন্য উন্নত প্রক্রিয়াকরণ গুণমান সরবরাহ করে নির্ভুল বল স্ক্রু ট্রান্সমিশন মেকানিজমের মাধ্যমে সার্ভো-অ্যাকচুয়েটেড হয়।
শিল্প কম্পিউটার-ভিত্তিক সিএনসি কন্ট্রোল সিস্টেম একটি ব্যবহারকারী-বান্ধব চীনা-ভাষা অপারেটিং ইন্টারফেস দিয়ে সজ্জিত, যা উৎপাদন কর্মীদের মেশিন ফাংশনগুলি সুবিধাজনকভাবে এবং দক্ষতার সাথে নিয়ন্ত্রণ করতে সক্ষম করে। সিস্টেমটি ওয়ার্কপিস কনফিগারেশন এবং ছিদ্র-স্থানাঙ্ক ডেটার গ্রাফিক্যাল ভিজ্যুয়ালাইজেশন সরবরাহ করে, মেশিনিং যাচাইকরণ এবং রিয়েল-টাইম প্রক্রিয়া পর্যবেক্ষণ সমর্থন করে। এটি পেশাদার প্রোগ্রামিং সফ্টওয়্যার দ্বারা উত্পন্ন মেশিনিং প্রোগ্রামগুলির সরাসরি আমদানিও সক্ষম করে, সিএনসি প্রোগ্রাম স্টোরেজ, শ্রেণীবিভাগ, পুনরুদ্ধার এবং ব্যাপক উৎপাদন প্রশাসনের দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
প্রদর্শন নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার তৈরিতে ব্যবহৃত সাধারণ অ্যাঙ্গেল স্টিলের মাত্রা এবং প্রতিনিধি ছিদ্র প্যাটার্নের একটি বিস্তৃত পরিসীমা জুড়ে। এই নমুনা ওয়ার্কপিসগুলি গ্রাহক, প্রকৌশলী এবং মান নিয়ন্ত্রণ কর্মীদের সরাসরি সরঞ্জামের মেশিনিং ক্ষমতাগুলি মূল্যায়ন করতে সক্ষম করে, যার মধ্যে ড্রিলিং নির্ভুলতা, মার্কিং গুণমান, মাত্রিক ধারাবাহিকতা এবং সামগ্রিক প্রক্রিয়াকরণ কর্মক্ষমতা অন্তর্ভুক্ত। ব্যবহারিক রেফারেন্স উপাদান হিসাবে, নমুনাগুলি প্রকৃত ট্রান্সমিশন টাওয়ার উৎপাদন প্রয়োজনীয়তার জন্য মেশিনের উপযুক্ততা যাচাই করার জন্য একটি কার্যকর ভিত্তি সরবরাহ করে।
আল্ট্রা-হাই-ভোল্টেজ (UHV) পাওয়ার ট্রান্সমিশন অ্যাপ্লিকেশনগুলিতে, ট্রান্সমিশন টাওয়ারগুলিকে গুরুতর পরিবেশগত অবস্থা, উল্লেখযোগ্য কাঠামোগত লোড এবং দীর্ঘমেয়াদী অপারেশনাল চাপ সহ্য করতে হয়। এই সিএনসি অ্যাঙ্গেল স্টিল প্রসেসিং সিস্টেমটি বিশেষভাবে ট্রান্সমিশন টাওয়ারগুলির প্রাথমিক লোড-বহনকারী কাঠামোর অ্যাঙ্গেল স্টিল সদস্যদের তৈরি করার জন্য তৈরি করা হয়েছে। এটি টাওয়ার বডি, ক্রস-আর্মস এবং অন্যান্য অপরিহার্য কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর উচ্চ-নির্ভুলতা ড্রিলিং এবং মার্কিং অপারেশন সম্পাদন করে, নির্ভুল ছিদ্র পজিশনিং, নির্ভরযোগ্য সংযোগ গুণমান এবং সুনির্দিষ্ট সমাবেশ নিশ্চিত করে। কাঠামোগত অখণ্ডতা, অপারেশনাল নিরাপত্তা এবং দীর্ঘমেয়াদী পরিষেবা নির্ভরযোগ্যতাকে সমর্থন করে, সিস্টেমটি আধুনিক পাওয়ার ট্রান্সমিশন অবকাঠামো এবং উচ্চ-ভলিউম ট্রান্সমিশন টাওয়ার উৎপাদনের জন্য একটি দক্ষ এবং নির্ভরযোগ্য উৎপাদন সমাধান সরবরাহ করে।
