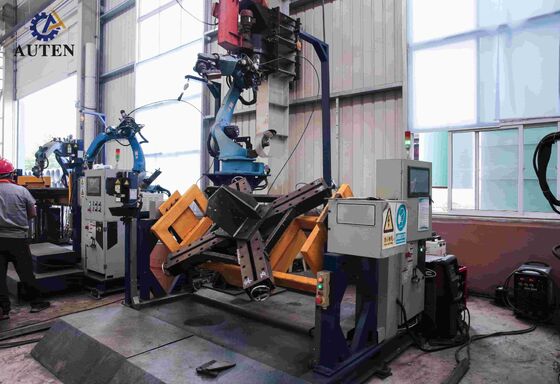

ডুয়াল পজিশনার এবং পাঁচ অক্ষের গ্যান্ট্রি সহ রোবট ওয়েল্ডিং মেশিন যা ট্রান্সমিশন টাওয়ার ওয়েল্ডিং সক্ষম করে

ডুয়াল পজিশনার এবং পাঁচ অক্ষের গ্যান্ট্রি সহ রোবট ওয়েল্ডিং মেশিন যা ট্রান্সমিশন টাওয়ার ওয়েল্ডিং সক্ষম করে

পণ্যের ভূমিকা:

এই সরঞ্জামটি বিশেষভাবে ট্রান্সমিশন টাওয়ার বেস উপাদানগুলির স্বয়ংক্রিয় ldালাইয়ের জন্য বিকাশ করা হয়েছে।সিস্টেম টাওয়ার বেস স্ট্রাকচারের ১১টি প্রধান ওয়েল্ড সিম সম্পূর্ণ করতে সক্ষম, ডেডিকেটেড রুট-পাস ক্লিনিং ওয়েল্ডিং, এবং সিলিং ক্যাপ কোণ জয়েন্ট ওয়েল্ডিং অপারেশন।সরঞ্জাম উচ্চতর ঢালাই নির্ভুলতা অর্জন, অভিন্ন জোড়ের গুণমান, এবং উত্পাদন দক্ষতা বৃদ্ধি, আধুনিক ট্রান্সমিশন টাওয়ার উত্পাদন জন্য একটি দক্ষ এবং নির্ভরযোগ্য উত্পাদন সমাধান প্রদান।

প্রধান পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

1পুনরাবৃত্তিযোগ্যতাঃ সিস্টেমটি ± 0.05 মিমি কম নয় এমন একটি অবস্থান পুনরাবৃত্তিযোগ্যতা সরবরাহ করে।

2পথের সঠিকতাঃ পথের সঠিকতা ±0.1 মিমি মধ্যে থাকে।

3কাঠামোগত নকশাঃ আর্ক ওয়েল্ডিং রোবটের একটি অত্যন্ত স্থিতিশীল এবং শক্তিশালী যান্ত্রিক কাঠামো রয়েছে, যা দীর্ঘস্থায়ী, অবিচ্ছিন্ন শিল্প ক্রিয়াকলাপের জন্য ডিজাইন করা হয়েছে।

4. ওয়ার্কিং এনভেলভঃ 1500 মিমি পর্যন্ত আকারের ওয়ার্কপিসগুলি সমর্থন করে, ওয়েল্ডিংয়ের প্রয়োজনীয়তার সম্পূর্ণ বর্ণালী পূরণ করে।

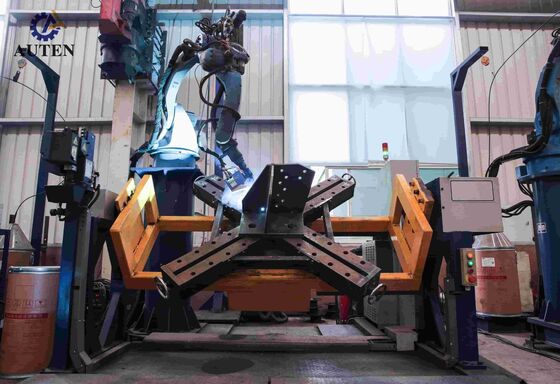

5. অপারেটিং পদ্ধতিঃ ওয়ার্কপিসগুলি একটি পজিশনার ফিক্সচারে মাউন্ট করা হয়, যখন ওয়েল্ডিং হেডটি একটি বিশেষ রোবোটিক প্ল্যাটফর্মে ইনস্টল করা হয়। অপারেশন চলাকালীন,রোবট এবং পজিশনার ফাংশন সমন্বিত সিঙ্ক্রোনাইজেশনেএকটি লেজার সিম ট্র্যাকিং সিস্টেমের সাথে যুক্ত রোবোটিক দৃষ্টি স্ক্যানিং ব্যবহার করে, প্রোগ্রামিং ছাড়াই ওয়েল্ডিং পথগুলি স্বয়ংক্রিয়ভাবে উত্পন্ন হয়।এই কনফিগারেশন সহজ অপারেশন এবং অপারেটর প্রশিক্ষণ ন্যূনতম সঙ্গে জটিল এবং অনিয়মিত উপাদান ঢালাই সম্ভব.

1. ওয়েল্ডিং সিস্টেম

সরঞ্জামটি একটি উচ্চ-কার্যকারিতা AOTAI ওয়েল্ডিং পাওয়ার উত্স দিয়ে সজ্জিত যা MIG, MAG, এবং TIG সহ একাধিক ওয়েল্ডিং প্রক্রিয়া সমর্থন করে, তির্যক, লম্বা,এবং উল্লম্ব ঢালাই অ্যাপ্লিকেশন. ওয়েল্ডিং বর্তমান এবং ভোল্টেজ workpiece জ্যামিতি, উপাদান স্পেসিফিকেশন, এবং বেধ অনুযায়ী ক্রমাগত নিয়ন্ত্রিত করা যেতে পারে, স্থিতিশীল আর্ক বৈশিষ্ট্য নিশ্চিত, একটি ধারাবাহিক ঢালাই প্রোফাইল,এবং নির্ভরযোগ্য ঝালাই মান.

সিস্টেমে একটি প্রিমিয়াম অ্যাপোলো ওয়েল্ডিং টর্চ এবং একটি স্বয়ংক্রিয় তারের খাওয়ানোর প্রক্রিয়া, যোগাযোগের টিপস,এবং সংশ্লিষ্ট আনুষাঙ্গিকএই ইন্টিগ্রেটেড কনফিগারেশন মসৃণ তারের খাওয়ানো, স্থিতিশীল ঢালাই কর্মক্ষমতা, এবং দীর্ঘ উত্পাদন চক্রের সময় নির্ভরযোগ্য অপারেশন প্রচার করে।

2. বুদ্ধিমান স্বীকৃতি এবং স্বয়ংক্রিয় প্রোগ্রাম জেনারেশন

সিস্টেমটি বুদ্ধিমান সনাক্তকরণ এবং ডেটা প্রক্রিয়াকরণ প্রযুক্তিকে একীভূত করে যা ইঞ্জিনিয়ারিং ডায়াগ্রাম বা ডিজিটাল উত্পাদন ডেটা থেকে স্বয়ংক্রিয়ভাবে প্রয়োজনীয় ওয়েল্ডিং তথ্য বের করে।সিলাইডিংয়ের স্থান সহ, সিউম টাইপ, এবং জয়েন্ট কনফিগারেশন। সনাক্ত তথ্য তারপর কার্যকর রোবোটিক ঢালাই প্রোগ্রাম রূপান্তরিত হয়, সাধারণত প্রায় 30 সেকেন্ডের মধ্যে।প্রোগ্রাম ইথারনেটের মাধ্যমে প্রেরণ করা যেতে পারে, ইউএসবি, এবং অন্যান্য স্ট্যান্ডার্ড ডেটা-ট্রান্সফার ইন্টারফেস, উত্পাদন প্রস্তুতি সহজতর এবং কর্মপ্রবাহের দক্ষতা উন্নত।

3কন্ট্রোল সিস্টেম

১. ডিজিটাল কন্ট্রোল প্ল্যাটফর্মঃ

এই সরঞ্জামটি একটি উন্নত ডিজিটাল নিয়ন্ত্রণ স্থাপত্য ব্যবহার করে যথার্থ রোবোটিক ট্র্যাজেক্টরি নিয়ন্ত্রণ এবং ঝালাই পরামিতিগুলির নমনীয় সমন্বয় নিশ্চিত করে।এবং ধারাবাহিক উত্পাদন সময় ধ্রুবক ঢালাই ফলাফল.

2 প্রোগ্রামিং পদ্ধতিঃ

সিস্টেমটি একটি স্বজ্ঞাত মানব-মেশিন ইন্টারফেস (এইচএমআই) এর মাধ্যমে দৃষ্টি-নির্দেশিত প্রোগ্রামিং সমর্থন করে,জটিল ট্র্যাজেক্টরিগুলির উপর সুনির্দিষ্ট নিয়ন্ত্রণ বজায় রেখে অপারেটরদের দক্ষতার সাথে ওয়েল্ডিং প্রোগ্রাম তৈরি করতে সক্ষম করে, জয়েন্ট কনফিগারেশন, এবং প্রক্রিয়া পরামিতি।

3 যোগাযোগ ইন্টারফেসঃ

একাধিক শিল্প যোগাযোগ ইন্টারফেস স্বয়ংক্রিয় উত্পাদন লাইন, পেরিফেরিয়াল সরঞ্জাম এবং কারখানার স্তরের নিয়ন্ত্রণ সিস্টেমের সাথে নির্বিঘ্নে সংযোগ সক্ষম করে।এটি বুদ্ধিমান উত্পাদন পরিবেশে সংহতকরণকে সহজতর করে এবং সমন্বিত উত্পাদন পরিচালনাকে সমর্থন করে.

4পজিশনার সাপোর্ট স্ট্রাকচার

রোবোটিক পজিশনার একটি উচ্চ শক্তি, উচ্চ অনমনীয়তা সমর্থন কাঠামো আছে যা রোবোটিক গতি দ্বারা উত্পন্ন গতিশীল লোড এবং ওয়েল্ডিংয়ের সময় ভারী workpieces অবস্থান সহ্য করার জন্য ডিজাইন করা হয়েছে.এর শক্তিশালী নির্মাণ স্থিতিশীল অবস্থান, নির্ভরযোগ্য ঢালাই নির্ভুলতা, এবং দীর্ঘমেয়াদী অপারেশনাল কর্মক্ষমতা প্রদান করে। অপ্টিমাইজড মাউন্ট কনফিগারেশন ইনস্টলেশন এবং কমিশনিং সহজতর,রুটিন রক্ষণাবেক্ষণ এবং সার্ভিসিং সহজতর করে, এবং রোবটের কার্যকরী কাজের পরিসীমা এবং সামগ্রিক উৎপাদনশীলতা সর্বাধিক করে তোলে।

5নিরাপত্তা সুরক্ষা ব্যবস্থা

সম্পূর্ণ সিস্টেমটি আইপি 54 সুরক্ষা রেটিং বা তার বেশি পূরণের জন্য ডিজাইন করা হয়েছে, প্রযোজ্য পরীক্ষার অবস্থার অধীনে ধুলো প্রবেশ এবং জল স্প্ল্যাশের বিরুদ্ধে সুরক্ষা প্রদান করে।এই সুরক্ষা অপারেশন নির্ভরযোগ্যতা বজায় রাখতে সাহায্য করে এবং চাহিদাপূর্ণ শিল্প উত্পাদন পরিবেশে সরঞ্জাম সেবা জীবন প্রসারিত.

6রোবট প্রোগ্রামিং এবং ডেটা আমদানি

রোবোটিক ওয়েল্ডিং সিস্টেম একাধিক প্রোগ্রামিং পদ্ধতি এবং ডেটা ইনপুট পদ্ধতি সমর্থন করে, যার মধ্যে সরাসরি সিএডি ফাইল আমদানি, মেশিন ভিজন সহযোগিতামূলক স্ক্যানিং,এবং প্যারামিটার ভিত্তিক প্রোগ্রামিং প্রচলিত ম্যানুয়াল শেখার ছাড়াবিভিন্ন ইঞ্জিনিয়ারিং অঙ্কন এবং প্রোগ্রাম ফরম্যাটের সাথে সামঞ্জস্যতা আরও বেশি অপারেশনাল নমনীয়তা প্রদান করে, প্রোগ্রাম প্রস্তুতি সহজ করে তোলে,এবং স্বয়ংক্রিয়ভাবে ঢালাই অপারেশন সেটআপ ত্বরান্বিত.

7. রোবোটিক ওয়েল্ডিং সিস্টেম

এই যন্ত্রপাতিতে একটি ছয় অক্ষের ইন্ডাস্ট্রিয়াল ওয়েল্ডিং রোবট রয়েছে যার গতির পরিসীমা ব্যাপক এবং বহু-দিকের নমনীয়তা রয়েছে।বিভিন্ন কোণ থেকে জটিল workpieces অ্যাক্সেস করতে ওয়েল্ডিং টর্চ সক্ষম. এই কনফিগারেশনটি একাধিক ওয়েল্ডিং অবস্থান এবং জটিল জয়েন্ট জ্যামিতি সমর্থন করে, যার মধ্যে ত্রিমাত্রিক বাঁকা ওয়েল্ড সিউম অন্তর্ভুক্ত রয়েছে। উচ্চ অবস্থানের নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং অভিযোজনযোগ্যতা সহ,রোবোটিক ওয়েল্ডিং সিস্টেমটি চাহিদাপূর্ণ ট্রান্সমিশন টাওয়ার উত্পাদন অ্যাপ্লিকেশনগুলির জন্য ধারাবাহিক কর্মক্ষমতা এবং উন্নত উত্পাদন দক্ষতা সরবরাহ করে।

এই অটোমেটেড রোবোটিক ওয়েল্ডিং সিস্টেমটি বিশেষভাবে ট্রান্সমিশন টাওয়ার বেস সমন্বয়গুলির জন্য তৈরি করা হয়েছে,যেখানে এটি টাওয়ার ফাউন্ডেশনের কাঠামোগত অখণ্ডতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে. ঢালাই শক্তিশালীকরণ প্লেট ছাড়াও, সরঞ্জাম স্বয়ংক্রিয়ভাবে সব 11 প্রাথমিক কাঠামোগত ঢালাই seams, ডেডিকেটেড রুট-পরিস্কার ঢালাই,এবং সিলিং ক্যাপ এবং কোণার জয়েন্টের ঢালাই. ওয়েল্ডিং চক্র জুড়ে, সিস্টেমটি প্রতিটি সমালোচনামূলক সংযোগ জুড়ে সুনির্দিষ্ট ওয়ার্কপিস অবস্থান, ধ্রুবক ওয়েল্ড অনুপ্রবেশ এবং অভিন্ন ওয়েল্ডিং মরীচি গঠন বজায় রাখে।এই অপরিহার্য ঢালাই অপারেশন স্বয়ংক্রিয় করে, সরঞ্জাম উল্লেখযোগ্যভাবে ঢালাই ধারাবাহিকতা, উত্পাদন দক্ষতা এবং কাঠামোগত শক্তি উন্নত,এটিকে উচ্চমানের ট্রান্সমিশন টাওয়ার বেস ফ্যাব্রিকেশন এবং বড় আকারের শিল্প উত্পাদনের জন্য আদর্শ সমাধান করে তোলে.
