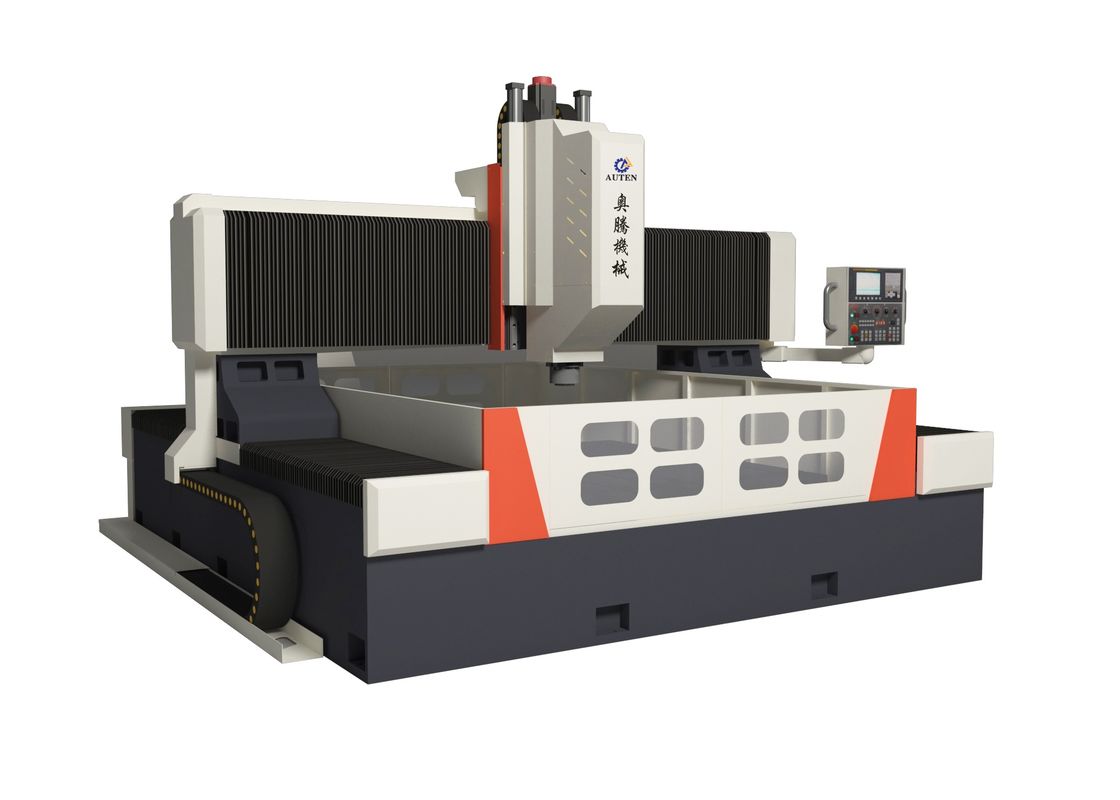

১৮০মিমি সর্বোচ্চ পুরুত্বের সিএনসি প্লেট ড্রিলিং এবং টেপিং মেশিন স্পিন্ডেল টেপার বিটি৫০-১৫০

180 মিমি সর্বোচ্চ বেধ সিএনসি প্লেট ড্রিলিং এবং ট্যাপিং মেশিন স্পিন্ডল ট্যাপার BT50-150

প্রয়োগঃ

এটি মূলত কার্যকর পরিসরের মধ্যে বেধ সহ ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট সহ ওয়ার্কপিসের উচ্চ-কার্যকারিতা ড্রিলিংয়ের জন্য ব্যবহৃত হয়।গর্ত এবং অন্ধ গর্ত মাধ্যমে উভয় একক উপাদান অংশ এবং যৌগিক উপকরণ উপর ড্রিল করা যেতে পারে. মেশিন টুল এর যন্ত্রপাতি প্রক্রিয়া ডিজিটালভাবে নিয়ন্ত্রিত হয়, অত্যন্ত সুবিধাজনক অপারেশন সমন্বিত. এটি স্বয়ংক্রিয়তা, উচ্চ নির্ভুলতা, মাল্টি-বৈচিত্র্য উৎপাদন উপলব্ধি করতে সক্ষম,এবং ভর উৎপাদন.

1ড্রিলিং পাওয়ার হেডঃ

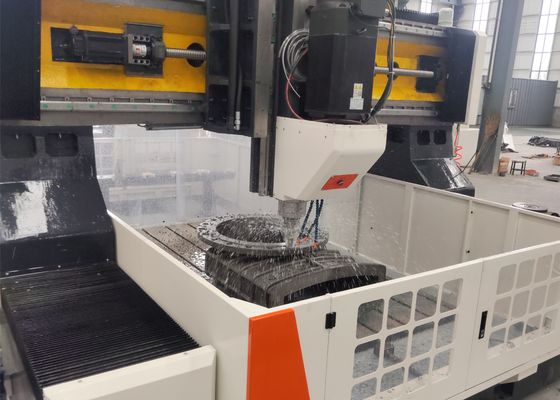

ড্রিলিং পাওয়ার মাথা একটি ডেডিকেটেড সার্ভো স্পিন্ডল মোটর দিয়ে সজ্জিত করা হয় যা একটি বিশেষ নির্ভুলতা স্পিন্ডল চালানোর জন্য গতি হ্রাস এবং টর্ক বৃদ্ধি করার জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনস বেল্ট ব্যবহার করে.স্পিন্ডলটি ধাপে ধাপে গতির বৈচিত্র্য অর্জনের জন্য জাপানি কৌণিক যোগাযোগের ছয়টি সারির কনফিগারেশন (সামনে চারটি এবং পিছনে দুটি) অন্তর্ভুক্ত করে।এটি একটি বায়ুসংক্রান্ত টুল পরিবর্তন সিস্টেম দিয়ে সজ্জিত করা হয়, সঠিক, দ্রুত, এবং সুবিধাজনক টুল প্রতিস্থাপন নিশ্চিত। খাওয়ানো আন্দোলন servo মোটর এবং বল স্ক্রু দ্বারা চালিত হয়। এক্স এবং ওয়াই অক্ষ লিঙ্ক সক্ষম এবং অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ গ্রহণ,রৈখিক এবং আর্ক ইন্টারপোলেশন ফাংশন সক্ষম. স্পিন্ডল শেষটি একটি BT50 কোপযুক্ত গর্তের বৈশিষ্ট্যযুক্ত এবং একটি উচ্চ-গতির ঘূর্ণন জয়েন্ট দিয়ে সজ্জিত, যা একটি উচ্চ-গতির ইউ-ড্রিলিং সেন্টারের সাথে প্রক্রিয়াজাতকরণের অনুমতি দেয়।

2ট্রান্সমিশন ডিভাইস:

তাইওয়ান থেকে আমদানি করা গাইড রেল এবং স্লাইডারগুলির উচ্চ-নির্ভুল নকশা মসৃণ অপারেশন নিশ্চিত করে এবং কার্যকরভাবে ভারী লোড ক্ষমতা বাড়ায়।

a. এক্স-অক্ষ এবং জেড-অক্ষের মধ্যে যথাক্রমে অনুভূমিক এবং উল্লম্ব আন্দোলনের জন্য গাইডিং এবং লোড বহনকারী রেল হিসাবে দুটি রোলিং লিনিয়ার গাইড ব্যবহার করা হয়।এই কনফিগারেশন উচ্চ গতির খনন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করেট্রান্সমিশনের জন্য, এক্স-অক্ষ এবং জেড-অক্ষগুলি যথার্থ বল স্ক্রুগুলিকে ঘোরানোর জন্য এসি সার্ভো মোটর ব্যবহার করে, যার ফলে রৈখিক গতি অর্জন করে।

b. Y-অক্ষ দুটি ভারী দায়িত্ব রোলিং রৈখিক গাইড উভয় পক্ষের দ্বারা সজ্জিত করা হয়, যার মধ্যে একটি পাশের মাউন্ট কাঠামো বৈশিষ্ট্যযুক্ত, সমষ্টিগতভাবে Y-অক্ষ স্লাইডিং ট্র্যাক গঠন।এই সেটআপ gantry ফ্রেম উচ্চ অনমনীয়তা এবং শক্তি প্রয়োজনীয়তা সন্তুষ্ট, এছাড়াও একটি কম ঘর্ষণ সহগ, উচ্চ গতি গতি, চমৎকার কম্পন শোষণ কর্মক্ষমতা, এবং একটি দীর্ঘ সেবা জীবন যেমন প্রযুক্তিগত সুবিধা প্রদান করে।Y- অক্ষের ট্রান্সমিশন দ্বৈত সার্ভো মোটর সিঙ্ক্রোন ড্রাইভ প্রযুক্তি গ্রহণ করে each প্রতিটি পাশে একটি সার্ভো মোটর সহ each বোল স্ক্রুগুলি ঘোরানোর জন্য সিঙ্ক্রোন ড্রাইভ করে, এইভাবে gantry ফ্রেম সরানো এবং CNC প্রসেসিং সক্ষম।

3স্বয়ংক্রিয় তৈলাক্তকরণ যন্ত্র এবং সুরক্ষা যন্ত্র:

এই মেশিন টুলটি তাইওয়ান থেকে একটি মূল ভলিউম্যাট্রিক পার্টাল চাপ স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস দিয়ে সজ্জিত,যেটি স্বয়ংক্রিয়ভাবে সমস্ত গতির জোড়া যেমন গাইড রেলগুলি তৈলাক্ত করতে সক্ষমমেশিন টুলের এক্স অক্ষ এবং ওয়াই অক্ষ ধুলো-প্রতিরোধী প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত করা হয়,এবং জলরোধী স্প্ল্যাশ baffles workbench চারপাশে ইনস্টল করা হয়.

4স্বয়ংক্রিয় চিপ কনভেয়র এবং সার্কুলেটিং কুলিং ডিভাইসঃ

একটি স্বয়ংক্রিয় চিপ কনভেয়র ওয়ার্কবেঞ্চের পিছনে ইনস্টল করা হয়, যার শেষে একটি ফিল্টার লাগানো হয়। স্বয়ংক্রিয় চিপ কনভেয়র একটি সমতল চেইন নকশা গ্রহণ করে। একটি শীতল পাম্প একপাশে মাউন্ট করা হয়,এবং এর আউটলেট একটি পায়ের পাতার মোজাবিশেষ মাধ্যমে কেন্দ্রীয় জল পরিস্রাবণ সিস্টেমের সাথে সংযুক্ত করা হয়. শীতল তরল চিপ কনভেয়র মধ্যে প্রবাহিত হয়, যার পরে চিপ কনভেয়র লিফট পাম্প কেন্দ্রীয় আউটলেট ফিল্টারিং সিস্টেম মধ্যে শীতল তরল পাম্প।ফিল্টার করা শীতল তরল তারপর কাটা শীতল উদ্দেশ্যে একটি উচ্চ চাপ শীতল পাম্প দ্বারা প্রচলিত হয়.

এটি একটি স্ক্র্যাপ ট্রান্সপোর্ট ট্রলি দিয়ে সজ্জিত, যা লোহার স্ক্র্যাপগুলির সুবিধাজনক পরিবহনকে সহজ করে তোলে। এই সরঞ্জামটিতে অভ্যন্তরীণ এবং বাহ্যিক সরঞ্জাম শীতল সিস্টেম উভয়ই রয়েছেঃউচ্চ গতির ড্রিলিংয়ের সময়, সরঞ্জামটি অভ্যন্তরীণ জল স্রাবের মাধ্যমে শীতল হয়, যখন হালকা ফ্রিজিং অপারেশনগুলির জন্য বাহ্যিক শীতল ব্যবহার করা হয়।

এসবিশেষ উল্লেখ:
