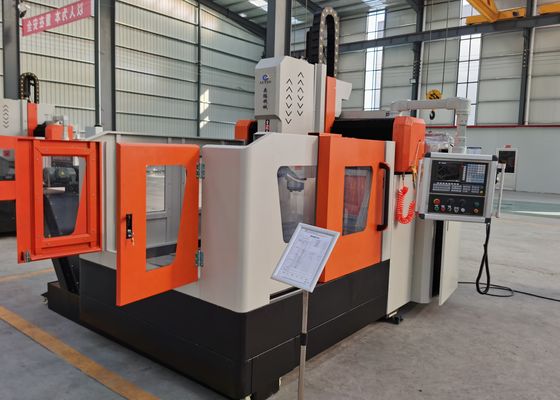

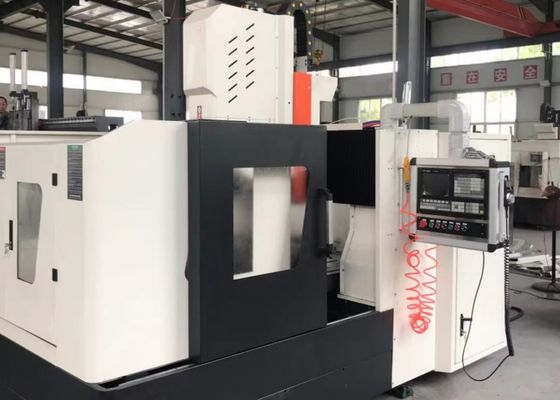

5300x3400x2700mm সামগ্রিক আকার CNC প্লেট ড্রিলিং মিলিং মেশিন 40mm সর্বোচ্চ ড্রিলিং ব্যাস

5300x3400x2700mm সামগ্রিক আকার CNC প্লেট ড্রিলিং মিলিং মেশিন 40mm সর্বোচ্চ ড্রিলিং ব্যাস

অ্যাপ্লিকেশন:

CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিন প্রধানত প্লেট এবং কাঠামোগত উপাদানগুলিতে ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং অপারেশনের জন্য ব্যবহৃত হয়। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসের জন্য প্রযোজ্য, যার পুরুত্ব কঠোরভাবে সরঞ্জামের কার্যকর প্রক্রিয়াকরণ সীমার মধ্যে পড়ে। একক-উপাদান অংশ এবং যৌগিক উভয় উপাদানের জন্য থ্রু হোল এবং অন্ধ ছিদ্রগুলির যন্ত্র তৈরি করা যেতে পারে। পুরো প্রক্রিয়াকরণ ক্রমের উপর ডিজিটাল নিয়ন্ত্রণ নিয়ে গর্ব করে, মেশিনটি ব্যতিক্রমী কার্যকরী দক্ষতা প্রদান করে। এটি স্বয়ংক্রিয় উত্পাদন, উচ্চ-নির্ভুলতা যন্ত্র, বহু-বৈচিত্র্য প্রক্রিয়াকরণ এবং বৃহৎ-স্কেল উত্পাদন অর্জনে সক্ষম।

স্পেসিফিকেশন:

পণ্যের বৈশিষ্ট্য

1. ট্রান্সমিশন ডিভাইস:
এটি তাইওয়ান থেকে আমদানি করা গাইড রেল এবং স্লাইডারগুলি অন্তর্ভুক্ত করে একটি উচ্চ-নির্ভুলতা ডিজাইন গ্রহণ করে, যা মসৃণ অপারেশন নিশ্চিত করে এবং কার্যকরভাবে ভারী-লোড ক্ষমতা বৃদ্ধি করে। X-অক্ষ এবং Z-অক্ষ উভয়ই পার্শ্বীয় এবং অনুদৈর্ঘ্য গতির জন্য গাইডিং এবং লোড-বহন ট্র্যাক হিসাবে দুটি রোলিং লিনিয়ার গাইড ব্যবহার করে, যা উচ্চ-গতির ড্রিলিংয়ের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে। X-অক্ষ এবং Z-অক্ষের ট্রান্সমিশন ঘূর্ণনের জন্য নির্ভুল বল স্ক্রুগুলি চালাতে AC সার্ভো মোটর ব্যবহার করে, যার ফলে রৈখিক গতি অর্জন করা যায়।
2. Y-অক্ষ উভয় পাশে দুটি ভারী-শুল্ক রোলিং লিনিয়ার গাইড দিয়ে সজ্জিত, যার মধ্যে একটি সাইড-হ্যাঙ্গিং কাঠামো রয়েছে, যা যৌথভাবে Y-অক্ষ স্লাইডিং ট্র্যাক তৈরি করে। এই কনফিগারেশনটি গ্যান্ট্রি ফ্রেমের উচ্চ দৃঢ়তা এবং শক্তির প্রয়োজনীয়তা পূরণ করে, এছাড়াও কম ঘর্ষণ সহগ, উচ্চ গতির গতি, চমৎকার কম্পন শোষণ কর্মক্ষমতা এবং একটি বর্ধিত পরিষেবা জীবনের মতো প্রযুক্তিগত সুবিধাগুলিও অন্তর্ভুক্ত করে। Y-অক্ষ ট্রান্সমিশন ডুয়াল সার্ভো মোটর সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি গ্রহণ করে: প্রতিটি পাশে একটি সার্ভো মোটর ইনস্টল করা হয়, যা সিঙ্ক্রোনাসভাবে বল স্ক্রুগুলিকে ঘোরায়, যার ফলে গ্যান্ট্রি ফ্রেমটি সরানো হয় এবং CNC যন্ত্র তৈরি করা হয়।

3. স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস এবং সুরক্ষা ডিভাইস:

মেশিন টুলটি তাইওয়ান-নির্মিত ভলিউমেট্রিক আংশিক-চাপ স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস দিয়ে সজ্জিত, যা গাইড রেল, লিড স্ক্রু এবং র্যাকের মতো চলমান জোড়াগুলির স্বয়ংক্রিয় লুব্রিকেশন সক্ষম করে, কোনো ডেড জোন ছাড়াই, যার ফলে মেশিন টুলের পরিষেবা জীবন নিশ্চিত হয়। মেশিন টুলের X-অক্ষ এবং Y-অক্ষ ধুলোরোধী প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত এবং ওয়ার্কবেঞ্চের চারপাশে জলরোধী স্প্ল্যাশ গার্ড স্থাপন করা হয়েছে।
4. লেজার ইন্টারফেরোমিটার:

প্রতিটি সরঞ্জাম একটি আমেরিকান API লেজার ইন্টারফেরোমিটার ব্যবহার করে ক্রমাঙ্কন করা হয়, যা অন্যান্য পরামিতিগুলির মধ্যে পিচ ত্রুটি, ব্যাকল্যাশ, পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা সঠিকভাবে পরিদর্শন করে এবং ক্ষতিপূরণ করে। এটি মেশিনের গতিশীল এবং স্থিতিশীলতা এবং সেইসাথে যন্ত্রের নির্ভুলতা নিশ্চিত করে, এছাড়াও এর 3D যন্ত্রের নির্ভুলতা এবং বৃত্তাকারতা নিশ্চিত করে।
প্লেট এবং শীট মেটাল ড্রিলিং এবং চিহ্নিতকরণের জন্য এই উচ্চ-কার্যকারিতা CNC গ্যান্ট্রি-টাইপ শিল্প সরঞ্জামটি প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল যন্ত্রের জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে। বিশেষ করে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিস প্রক্রিয়াকরণের জন্য কনফিগার করা হয়েছে, এটি একটি মূল স্পেসিফিকেশন অন্তর্ভুক্ত করে যে এই ওয়ার্কপিসগুলির পুরুত্ব অবশ্যই মেশিনের সংজ্ঞায়িত কার্যকর যন্ত্রের পরামিতিগুলি কঠোরভাবে মেনে চলতে হবে।

ইস্পাত কাঠামো কর্মশালায়, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং অপারেশন করে, যার ফলে ইস্পাত ফ্রেমওয়ার্কের স্থিতিশীল সমাবেশের জন্য একটি দৃঢ় ভিত্তি স্থাপন করা হয়। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা যন্ত্র সমাধান সরবরাহ করে—একটি অপরিহার্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত পরিস্থিতি (যেমন, শক্তিশালী বাতাস, তাপমাত্রা পরিবর্তন) সহ্য করতে সক্ষম। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট বন্ধনী প্রক্রিয়া করে, যা সেতুর বর্ধিত পরিষেবা জীবনে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা স্থিতিশীল, টেকসই সংযোগগুলির গঠনকে সহজতর করে।
