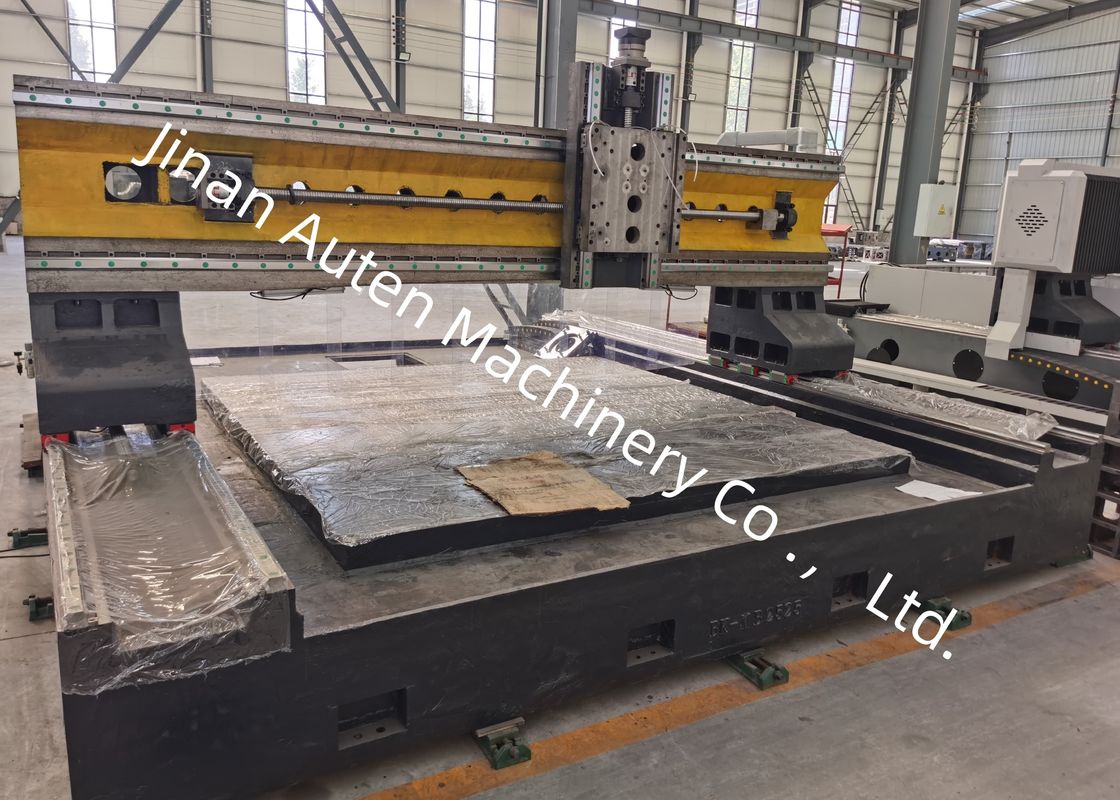

3000x3000mm সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন 80mm ড্রিলিং ব্যাসার্ধ
প্রয়োগঃ
প্লেট / কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রেজিংয়ের জন্য উপযুক্ত।
এটি মূলত কার্যকর পরিসরের মধ্যে বেধের সাথে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটগুলির মতো ওয়ার্কপিসের উচ্চ-কার্যকারিতা ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে।একক উপাদান অংশ এবং যৌগিক উপকরণ উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত ড্রিলিং অর্জন করা যেতে পারে. মেশিন টুলের মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা অত্যন্ত সুবিধাজনক অপারেশন সরবরাহ করে। এটি অটোমেশন, উচ্চ নির্ভুলতা, বহু-বৈচিত্র্য উত্পাদন এবং ভর উত্পাদন সক্ষম করে।
স্পেসিফিকেশনঃ
| ওয়ার্কপিসের আকার |
LxW |
৩০০০x৩০০০ মিমি |
| গ্যান্ট্রি উচ্চতা |
৮০০ মিমি |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ |
Φ80 মিমি |
| সর্বোচ্চ.ঘনতা |
≤১৮০ মিমি |
| ট্যাপিং ব্যাসার্ধ |
M3-M28 মিমি |
| স্পিন্ডল গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
৩০ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব |
২০০-৮০০ মিমি |
|
পাওয়ার হেডের পাশের গতি
(এক্স অক্ষ)
|
সর্বাধিক অনুভূমিক স্ট্রোক |
৩০০০ মিমি |
| পার্শ্বীয় গতির গতি |
0 ~ 9 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর শক্তি |
১x২.৪ কিলোওয়াট |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক |
৩০০০ মিমি |
| ফিড চলমান গতি |
০-৯ মিটার/মিনিট |
| ফিড সার্ভো মোটরের শক্তি |
২x২.৪ কিলোওয়াট |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক |
৬০০ মিমি |
| চলমান গতি |
০-৮ মিটার/মিনিট |
| সার্ভো মোটর শক্তি |
১x২.৪ কিলোওয়াট |
| তিন অক্ষের অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
০-০.০১ মিমি/১০০০ মিমি
|
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
০-০.০১ মিমি/১০০০ মিমি |
মেশিনের কাঠামো:
মেশিনের বিছানাটি ঢালাই কাঠামোর, মূলত একটি কাজের টেবিল, একটি চলনশীল গ্যারেন্ট্রি, একটি চলনশীল স্লাইডিং সেল, একটি ড্রিলিং এবং ফ্রিলিং পাওয়ার হেড, একটি স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস,একটি সুরক্ষা যন্ত্র, একটি সার্কুলার কুলিং ডিভাইস, একটি ডিজিটাল কন্ট্রোল সিস্টেম, এবং একটি বৈদ্যুতিক সিস্টেম, অন্যান্য উপাদানগুলির মধ্যে। এটি সমর্থন এবং গাইডিংয়ের জন্য রোলিং হার্ড রেল জোড়া গ্রহণ করে,এবং ট্রান্সমিশনের জন্য সুনির্দিষ্ট সীসা স্ক্রু জোড়া, মেশিন টুল উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা অর্জন নিশ্চিত।
1ওয়ার্কবেঞ্চ:
ওয়ার্কবেঞ্চটি ধূসর লোহা (HT250) থেকে তৈরি করা হয়, যা একটি ভাল অভ্যন্তরীণ গুণমান এবং মাত্রাগত স্থিতিশীলতা নিশ্চিত করার জন্য মাধ্যমিক টেম্পারিং এবং পাওয়ার চিকিত্সার পরে সমাপ্তি যন্ত্রপাতি দ্বারা পরিচালিত হয়।কাজ পৃষ্ঠ একটি ঢালাই কাঠামো বৈশিষ্ট্য.
2. মুভিবল গ্যান্ট্রি:
চলনশীল গ্যারেন্ট্রিটি ধূসর ঢালাই লোহা (HT250) থেকে নির্মিত। গ্যারেন্টরির সামনের দিকে অতি উচ্চ লোড বহন ক্ষমতা সহ দুটি রোলিং লিনিয়ার গাইড জোড়া দিয়ে সজ্জিত করা হয়,একটি সেট সুনির্দিষ্ট বল স্ক্রু, এবং একটি সার্ভো মোটর, যা যৌথভাবে পাওয়ার হেড স্লাইডকে Y- অক্ষ হিসাবে কাজ করতে সক্ষম করে। একই দিকের দিকে চলার সময়, ড্রিলিং পাওয়ার হেডটি পাওয়ার হেড স্লাইড প্লেটে মাউন্ট করা হয়।গ্যান্ট্রি আন্দোলন বল স্ক্রু ঘূর্ণন মাধ্যমে অর্জন করা হয়, যা সার্ভো মোটর দ্বারা একটি সুনির্দিষ্ট কাপলিংয়ের মাধ্যমে চালিত হয়।
এটি মূলত কার্যকর পরিসরের মধ্যে বেধের সাথে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটগুলির মতো ওয়ার্কপিসের উচ্চ-কার্যকারিতা ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে।একক উপাদান অংশ এবং যৌগিক উপকরণ উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত ড্রিলিং অর্জন করা যেতে পারে. মেশিন টুলের মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা অত্যন্ত সুবিধাজনক অপারেশন সরবরাহ করে এবং এটি অটোমেশন, উচ্চ নির্ভুলতা, বহু-বৈচিত্র্য উত্পাদন এবং ভর উত্পাদন সক্ষম করে।
এই নমুনাগুলি বিভিন্ন সাধারণ স্পেসিফিকেশন এবং প্রক্রিয়াজাতকরণের দৃশ্যকল্পগুলিকে কভার করে, ব্যবহারকারীদের সরাসরি প্রক্রিয়াজাতকরণের গুণমান, মাত্রিক নির্ভুলতা এবং পৃষ্ঠের সমাপ্তি পরীক্ষা করতে দেয়,এভাবে মেশিন টুল এর কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন প্রয়োজনের জন্য উপযুক্ততা মূল্যায়ন করার জন্য একটি বাস্তব রেফারেন্স প্রদান.
