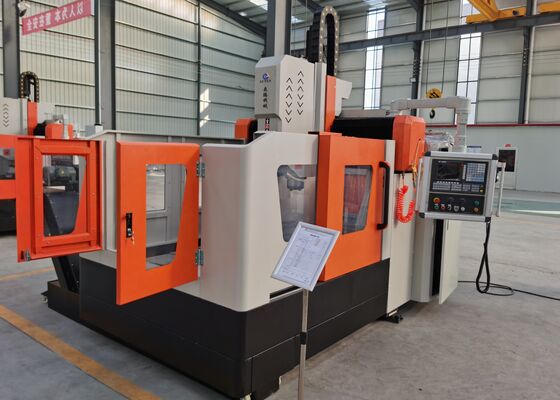

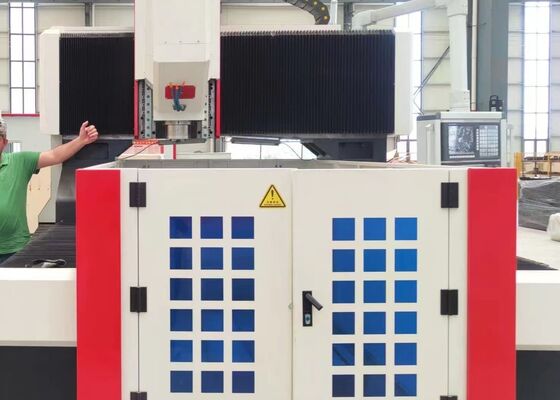

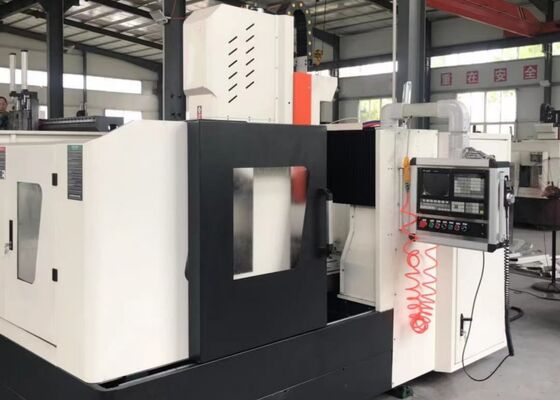

1200x1200mm সাইজ স্টিল প্লেট ফ্ল্যাঞ্জ প্রক্রিয়াকরণ CNC ড্রিলিং ট্যাপিং মেশিন 18mm T-স্লট প্রস্থ
পণ্য পরিচিতি
CNC গ্যান্ট্রি-টাইপ ড্রিলিং এবং মিলিং মেশিনটি প্লেটের ওয়ার্কপিস এবং কাঠামোগত উপাদানগুলিতে নির্ভুল ড্রিলিং, চেমফারিং, ট্যাপিং এবং মিলিং অপারেশনের জন্য সাবধানতার সাথে ইঞ্জিনিয়ার করা হয়েছে। এটি মেশিনের সংজ্ঞায়িত কার্যকর প্রক্রিয়াকরণ পরিসরের মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেট সহ বিভিন্ন আইটেম প্রক্রিয়াকরণ করতে সক্ষম। মেশিনটি একক বা যৌগিক উপাদান থেকে তৈরি উপাদানগুলিতে থ্রু-হোল এবং ব্লাইন্ড-হোল মেশিনিং উভয়কেই সমর্থন করে। মেশিনিং প্রক্রিয়া জুড়ে সম্পূর্ণ ডিজিটাল কন্ট্রোল ইন্টিগ্রেটেড, এটি বিরামহীন অপারেশন এবং উচ্চতর দক্ষতা নিশ্চিত করে। এই মেশিনটি সর্বোত্তমভাবে স্বয়ংক্রিয় উত্পাদনের জন্য ডিজাইন করা হয়েছে, বড় আকারের, বহু-বৈচিত্র্যের উত্পাদন পরিবেশের প্রয়োজনীয়তা মেটাতে উচ্চ-নির্ভুল ফলাফল সরবরাহ করে।
স্পেসিফিকেশন:
| ওয়ার্কপিস আকার |
LxW |
1200x1200 মিমি |
| গ্যান্ট্রি উচ্চতা |
750 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লট প্রস্থ |
18 মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT50 |
|
Max.drilling ব্যাস
(সাধারণ কার্বন ইস্পাত)
|
Φ60 মিমি |
| টোকা ব্যাস |
M3-M28 |
| টাকু গতি |
30~3000 r/min |
| সার্ভো টাকু মোটর শক্তি |
22kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবল পর্যন্ত দূরত্ব |
200-750 মিমি |
|
ক্ষমতা মাথার পার্শ্বীয় আন্দোলন(এক্স অক্ষ)
|
সর্বোচ্চ. অনুভূমিক স্ট্রোক |
1200 মিমি |
| পার্শ্বীয় আন্দোলনের গতি |
0~8 r/মিনিট |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি |
2.4 কিলোওয়াট |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
1200 মিমি |
| ফিড চলন্ত গতি |
0~8 মি/মিনিট |
| সার্ভো মোটর শক্তি ফিড |
2.4 কিলোওয়াট |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
550 মিমি |
| চলন্ত গতি |
0~8 মি/মিনিট |
| সার্ভো মোটর শক্তি |
2.8kW (ব্রেক) |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C |
±0.015/1000 মিমি |
| তিন-অক্ষের পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
| সামগ্রিক আকার |
LxWxH |
4000x3800x2800 মিমি |
পণ্য বৈশিষ্ট্য
1. ট্রান্সমিশন সিস্টেম
তাইওয়ান থেকে প্রাপ্ত উচ্চ-নির্ভুল গাইড রেল এবং স্লাইডারগুলি বিশেষভাবে মসৃণ অপারেশন নিশ্চিত করার জন্য ডিজাইন করা হয়েছে এবং ভারী লোড পরিচালনা করার সরঞ্জামের ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। X-অক্ষ এবং Z-অক্ষ প্রতিটি যথাক্রমে দুটি এবং চারটি ঘূর্ণায়মান রৈখিক গাইড দ্বারা সজ্জিত, যা উভয় পার্শ্বীয় এবং অনুদৈর্ঘ্য আন্দোলনের জন্য প্রাথমিক নির্দেশিকা এবং লোড বহনকারী উপাদান হিসাবে কাজ করে। এই কনফিগারেশনটি উচ্চ-গতির ড্রিলিং অপারেশনগুলির জন্য প্রযুক্তিগত চাহিদাগুলি সম্পূর্ণরূপে পূরণ করে। পাওয়ার ট্রান্সমিশনের জন্য, এক্স-অক্ষ এবং জেড-অক্ষ উভয়ই এসি সার্ভো মোটর দ্বারা চালিত হয়, যা শক্তি নির্ভুল বল স্ক্রু ঘূর্ণন গতিকে অত্যন্ত নির্ভুল রৈখিক স্থানচ্যুতিতে রূপান্তরিত করে।
Y-অক্ষ দুটি ভারী-শুল্ক ঘূর্ণায়মান রৈখিক গাইড অন্তর্ভুক্ত করে, প্রতিটিতে দুটি বর্গাকার রেল স্লাইডার লাগানো থাকে, যা সম্মিলিতভাবে Y-অক্ষ স্লাইডিং প্রক্রিয়া গঠন করে। এই নকশাটি কেবল গ্যান্ট্রি ফ্রেমের উচ্চ দৃঢ়তা এবং শক্তির প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে না বরং কম ঘর্ষণ সহগ, উচ্চ-গতির চলাচল, চমৎকার কম্পন স্যাঁতসেঁতে এবং একটি বর্ধিত পরিষেবা জীবন সহ বেশ কয়েকটি প্রযুক্তিগত সুবিধাও দেয়। পাওয়ার ট্রান্সমিশনের জন্য, Y-অক্ষ সার্ভো মোটরগুলির সাথে সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি নিযুক্ত করে, যা একই সাথে বল স্ক্রুগুলি চালায়, সঠিক CNC মেশিনিং পারফরম্যান্সের জন্য Y-অক্ষ ওয়ার্কবেঞ্চের সুনির্দিষ্ট আদান-প্রদানের গতি নিশ্চিত করে।
2. স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং প্রতিরক্ষামূলক ব্যবস্থা
মেশিনটি তাইওয়ানের তৈরি ভলিউম্যাট্রিক আংশিক-চাপ স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত, গাইড রেল, সীসা স্ক্রু এবং র্যাকের মতো চলমান অংশগুলির জন্য ব্যাপক, কোণ-মুক্ত তৈলাক্তকরণ প্রদান করে, যার ফলে মেশিনের কার্যক্ষম জীবনকাল উল্লেখযোগ্যভাবে প্রসারিত হয়। X-অক্ষ এবং Y-অক্ষ ধুলোরোধী কভার দ্বারা সুরক্ষিত, যখন ওয়ার্কবেঞ্চের চারপাশে ওয়াটারপ্রুফ স্প্ল্যাশ গার্ড ইনস্টল করা হয়, অপারেশন চলাকালীন অতিরিক্ত সুরক্ষা প্রদান করে।
3. কেন্দ্রীয় কুল্যান্ট ডেলিভারি সিস্টেম
এই মেশিনে একটি আদর্শ সেন্ট্রাল কুল্যান্ট ডেলিভারি সিস্টেম রয়েছে। অভ্যন্তরীণ কুল্যান্ট সঞ্চালন কার্যকরভাবে মেশিনের সময় টুলে লোহার চিপ জমা হওয়া, টুল পরিধান হ্রাস, টুলের আয়ু বাড়ানো এবং ওয়ার্কপিসগুলির পৃষ্ঠের ফিনিস বাড়াতে বাধা দেয়। টুল টিপে উচ্চ-চাপের কুল্যান্ট আউটলেট ওয়ার্কপিস পৃষ্ঠ এবং উচ্চ-গতির ঘূর্ণমান জয়েন্ট উভয়ের জন্যই নির্ভরযোগ্য সুরক্ষা প্রদান করে, দূষিত পদার্থ থেকে বাধা প্রতিরোধ করে এবং সামগ্রিক ওয়ার্কপিসের গুণমান এবং কার্যকারিতা উন্নত করে।
এই উন্নত CNC গ্যান্ট্রি-টাইপ ইন্ডাস্ট্রিয়াল মেশিন, প্লেট এবং শীট মেটাল ড্রিলিং এবং মার্কিং অপারেশনের জন্য তৈরি করা হয়েছে, প্লেটের মতো উপাদান এবং কাঠামোগত উপাদানগুলির উচ্চ-নির্ভুলতা মেশিনের জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে। ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিস প্রক্রিয়াকরণের জন্য বিশেষভাবে অপ্টিমাইজ করা হয়েছে, এটি গ্যারান্টি দেয় যে এই ওয়ার্কপিসগুলির বেধ মেশিনের পূর্বনির্ধারিত কার্যকর মেশিনিং স্পেসিফিকেশনগুলির সাথে কঠোরভাবে মেনে চলে।
স্টিল স্ট্রাকচার ম্যানুফ্যাকচারিং প্ল্যান্টগুলিতে, এই সরঞ্জামগুলি স্ট্রাকচারাল প্লেট এবং সংযোগকারী উপাদানগুলিতে অত্যন্ত নির্ভুল ড্রিলিং এবং মিলিং অপারেশন করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করে। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য নির্ভুল মেশিনিং সমাধান সরবরাহ করে - গুরুত্বপূর্ণ অপারেশন যা নিশ্চিত করে যে এই উপাদানগুলি উচ্চ বাতাস এবং তাপমাত্রার তারতম্যের মতো কঠোর পরিবেশগত অবস্থা সহ্য করতে পারে। সেতু নির্মাণে, সরঞ্জামগুলি সেতুর গার্ডার এবং সমর্থন বন্ধনীগুলিকে প্রক্রিয়া করে, যা সেতুর বর্ধিত কার্যক্ষম জীবনের উপর গতিশীল লোড সহ্য করার জন্য ইঞ্জিনিয়ার করা শক্তিশালী, টেকসই সংযোগ তৈরি করতে সহায়তা করে।
