BT40 মডেল প্রধান স্পিন্ডেল উচ্চ-গতির নির্ভুল সিএনসি এইচ বিম ড্রিলিং মেশিন ৫-৩০মিমি ছিদ্রের ব্যাস
অ্যাপ্লিকেশন শিল্প:

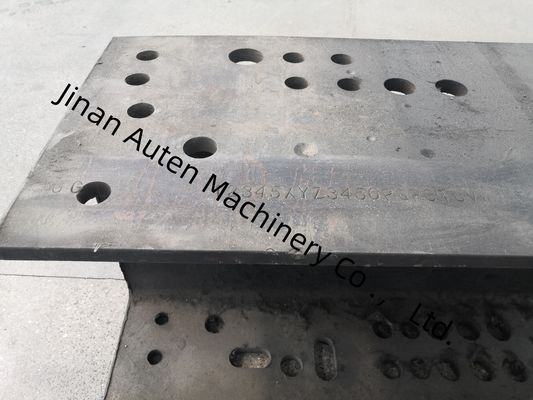

এই মেশিন টুলটি প্রধানত এইচ-আকৃতির ইস্পাতের ড্রিলিংয়ের জন্য ব্যবহৃত হয়। মেশিন টুলটি ওয়ার্কপিস ড্রিল করার জন্য তিনটি উচ্চ-গতির নির্ভুল ড্রিলিং স্পিন্ডেল ব্যবহার করে। এটির উচ্চ মেশিনিং নির্ভুলতা এবং সুবিধাজনক অপারেশনের বৈশিষ্ট্য রয়েছে। এটি ইস্পাত কাঠামো শিল্পে একটি অপরিহার্য উচ্চ-দক্ষতা সরঞ্জাম এবং নির্মাণ, সেতু, টাওয়ার মাস্ট এবং গ্রিডগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এবং অন্যান্য শিল্প।
সিএনসি ড্রিলিং মেশিনের উপাদান লাইন:
ড্রিলিং মেশিনটি প্রধানত প্রধান মেশিন বডি, সিএনসি ফিডিং সিস্টেম, আউট-ফিডিং কনভেয়র, কুলিং সিস্টেম, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, লুব্রিকেশন সিস্টেম, বৈদ্যুতিক সিস্টেম এবং বর্জ্য উপাদান কার নিয়ে গঠিত। উত্পাদন লাইন একটি নির্দিষ্ট বিছানা কাঠামো এবং একটি চলমান ওয়ার্কপিস কাঠামো গ্রহণ করে। এই কাঠামোর থ্রি-ডাইমেনশনাল ড্রিল স্বয়ংক্রিয় উত্পাদনের জন্য সুবিধাজনক।
প্রধান মেশিন বডি:
এটি প্রধানত একটি বেস, একটি বিছানা, একটি চলমান স্লাইডিং টেবিল, একটি হেডস্টক, একটি উপরের প্রেসিং ডিভাইস, একটি পাশের প্রেসিং ডিভাইস এবং একটি সারি-টাইপ টুল ম্যাগাজিন নিয়ে গঠিত।
বিছানাটির ভাল দৃঢ়তা এবং স্থিতিশীলতা রয়েছে, যা উচ্চ-গতির মেশিনিং দ্বারা উত্পন্ন লোড এবং কম্পন সহ্য করতে পারে এবং মেশিন টুলের নির্ভুলতা নিশ্চিত করে।

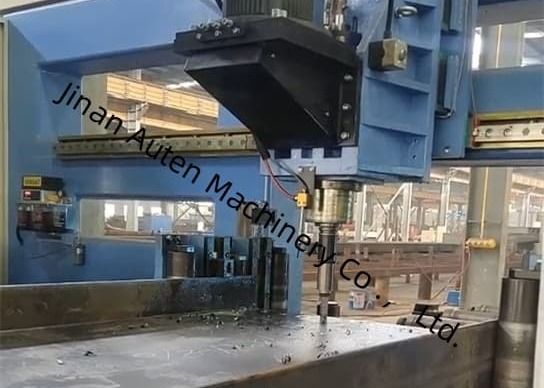

প্রধান মেশিনে মোট 3টি হেডস্টক ইনস্টল করা আছে, যথা নির্দিষ্ট দিক, মোবাইল দিক এবং উপরের ইউনিট হেডস্টক, যা অনুভূমিক এবং উল্লম্ব দিকে ড্রিলিংয়ের জন্য। প্রতিটি হেডস্টক স্বাধীনভাবে পরিচালনা করা যেতে পারে এবং একই সময়ে ড্রিলিং অপারেশনগুলিও সম্পন্ন করতে পারে, যা উত্পাদন দক্ষতা অনেক বাড়িয়ে তোলে। প্রতিটি হেডস্টকের একটি BT40 উচ্চ-গতির যান্ত্রিক স্পিন্ডেল রয়েছে এবং সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন ড্রিলের 4টি পর্যন্ত ব্যাস ইনস্টল করতে পারে (যখন স্পিন্ডলে কোনো টুল না থাকে), এবং ওয়ার্কপিস একবার ক্ল্যাম্প করা হলে 4টি ভিন্ন অ্যাপারচার স্বয়ংক্রিয়ভাবে প্রক্রিয়া করা যেতে পারে। স্পিন্ডেল ফিড একটি সার্ভো মোটর দ্বারা চালিত হয়, যা প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে দ্রুত ফরোয়ার্ড, কাজ ফরোয়ার্ড এবং দ্রুত রিওয়াইন্ড উপলব্ধি করতে পারে; স্পিন্ডেল মোটর একটি স্পিন্ডেল সার্ভো মোটর দ্বারা চালিত হয়, গতি নির্বিঘ্নে সমন্বয় করা হয় এবং গতির পরিসর বিস্তৃত।
তিনটি হেডস্টক ইউনিট বিছানায় ঝুলানো হয় এবং প্রতিটি হেডস্টক ইউনিট দুটি সার্ভো মোটরের সেট দ্বারা চালিত হয় যা হেডস্টকের অনুভূমিক এবং উল্লম্ব গতি উপলব্ধি করে, যা বল স্ক্রু দ্বারা চালিত হয় এবং নির্ভুলতা লিনিয়ার রোলিং গাইডের মাধ্যমে পরিচালিত হয়। এই সরঞ্জামটি ড্রিলিং প্রক্রিয়া চলাকালীন দুটি দিকে ওয়ার্কপিসকে সংকুচিত করে। ওয়ার্কপিসের উপরে, একটি তেল সিলিন্ডার একটি প্রেসিং প্রক্রিয়াকে অনুভূমিক সমর্থন রোলারে ওয়ার্কপিস টিপতে চালায় এবং একটি তেল সিলিন্ডার একটি প্রেসিং প্রক্রিয়াকে পাশ থেকে ওয়ার্কপিস টিপতে চালায়।
স্পেসিফিকেশন:
| এইচ বিম প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
700×500 মিমি |
| ন্যূনতম আকার প্রস্থ x উচ্চতা |
100×100 মিমি |
| বিমের দৈর্ঘ্য |
2000～12200 মিমি |
| প্রধান স্পিন্ডেল |
পরিমাণ |
3 |
| মডেল |
BT40 |
| মোটর পাওয়ার |
11 কিলোওয়াট |
| স্পিন্ডেল গতি |
100～3000 r/min |
| ছিদ্রের ব্যাস |
φ5～φ30 মিমি |
| সিএনসি অক্ষ |
এক্স অক্ষের সার্ভো মোটর পাওয়ার |
প্রায় 5 কিলোওয়াট |
| অনুভূমিক ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটর পাওয়ার |
প্রায় 1.5 কিলোওয়াট |
| উল্লম্ব ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটর পাওয়ার |
প্রায় 3 কিলোওয়াট |
| ড্রিলিং ইনফিডিংয়ের সার্ভো মোটর |
প্রায় 2 কিলোওয়াট |
| টুল ম্যাগাজিন |
পরিমাণ |
3 |
| প্রকার |
সারি শৈলী |
| টুল ম্যাগাজিনের ক্ষমতা |
4 x 3 |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্রের দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি ছিদ্র |
±0.5 |
| ছিদ্রের দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতির মান ±0.2 মিমি বৃদ্ধি পায় এবং সর্বাধিক ±2 মিমি অতিক্রম করে না |
| শেষ প্রান্তের বিচ্যুতি |
±1.0 মিমি |
| মেশিনের আকার |
প্রায় 33x5.5x3.3m |
